Entes GEMO Schnellstartanleitung Seite 2

Cihaz Bağlantısı

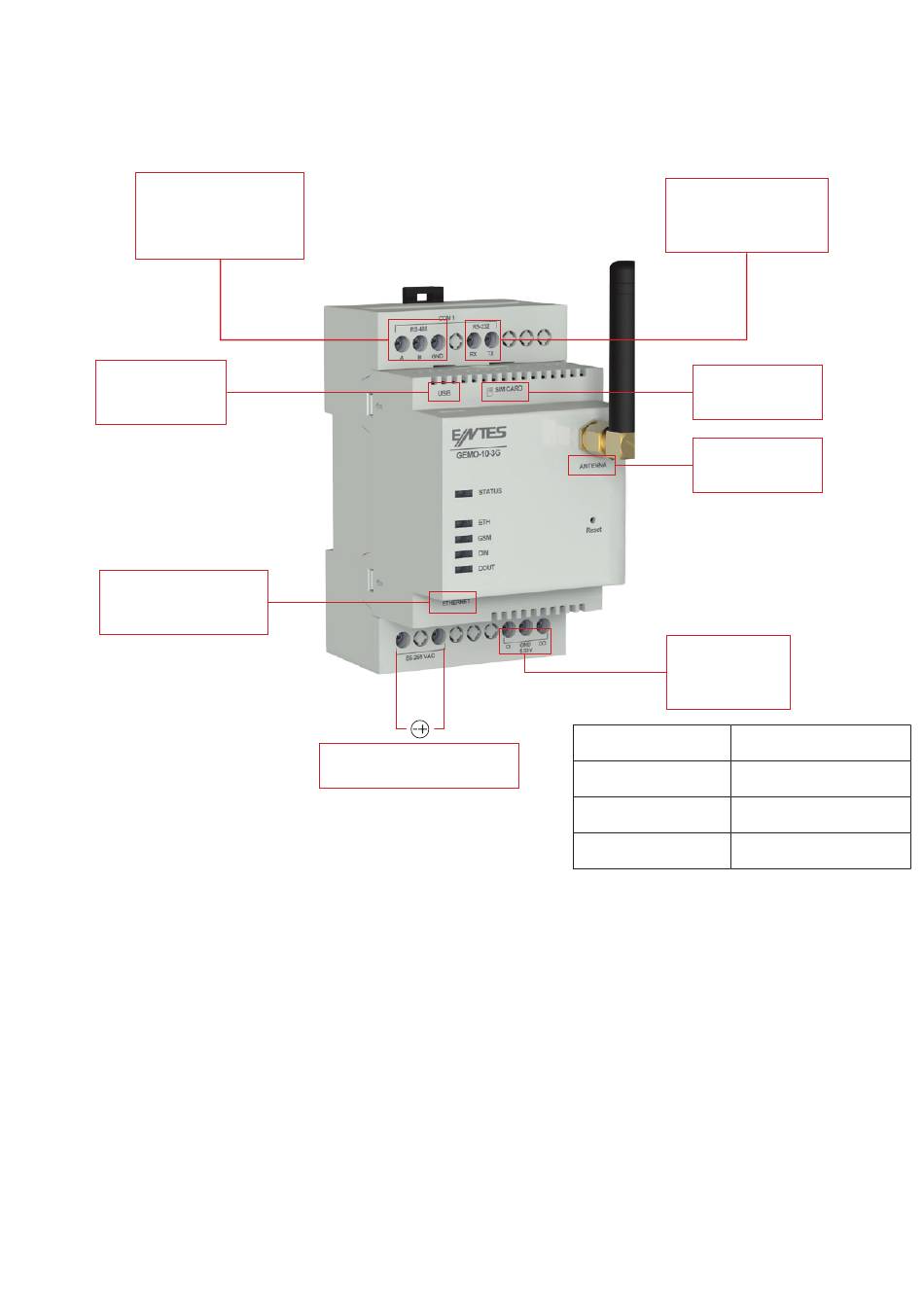

Cihazın MODBUS bağlantısını gerçekleştiriniz ve Ethernet bağlantınızı yapınız. Hattınıza ait SIM
kartınızı cihazın üzerindeki yuvaya yerleştiriniz. Cihazın besleme aralığı 85-265 VAC/DC'dir. Besleme
aralığına uygun bir gerilim ile cihazı enerjilendiriniz..
RS-485
A(+)B(-)
PC
Micro USB
Ethernet
(Ethernet portu olan
modellerde)
LED Göstergeler
Status LED
Kırmızı - Sürekli Yanıyor: Cihazda enerji var fakat henüz IP almamış, bundan dolayı WEB arayüzüne
erişim sağlayamazsınız.
Yeşil - Sürekli: Cihazda enerji var, IP alınmış. WEB arayüzüne bağlanabilirsiniz.
Beyaz Flaşör: Fabrika ayarlarına dönülüyor.
Sarı - Sürekli: USB bağlandı
Kırmızı ve Mavi Ardışık Flaşör: Cihazda arıza var. ENTES Müşteri Hizmetleri bölümü ile iletişime geçin.
Ethernet LED
Sürekli: Bağlantı kuruldu.
Flaşör: Bağlantı kuruldu, şu anda iletişim var.
Sönük: Bağlantı kurulamadı.
GSM LED
Sürekli: Bağlantı kuruldu.
Sinyal Şiddeti Flaşörü: Yeşil LED yanma sayısı sinyal gücünü gösterir. Toplam 5 seviye vardır.
Yavaş Flaşör: SIM kart takılı değildir.
Sönük: Bağlantı kurulamadı.
GND
85-265 VAC / DC
RS-232
RX TX
SIM Kart
Anten
Dijital I/O
Arayüz Çalışma aralığı
Besleme
85-265 VAC/DC
Dijital Giriş
5-30 VDC
Dijital Çıkış 5-30 VDC
Bağlantı ve özellikle model bazında farklılık gösterebilir
