Isotra JASMINA Technisches Handbuch

Vorschau ausblenden Andere Handbücher für JASMINA:
Inhaltsverzeichnis

Quicklinks

DE
TECHNISCHES HANDBUCH
MARKISEN
STELA, JASMINA, ISABELA, LAURA, OLIVIA, DAKOTA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isotra JASMINA

Inhaltszusammenfassung für Isotra JASMINA

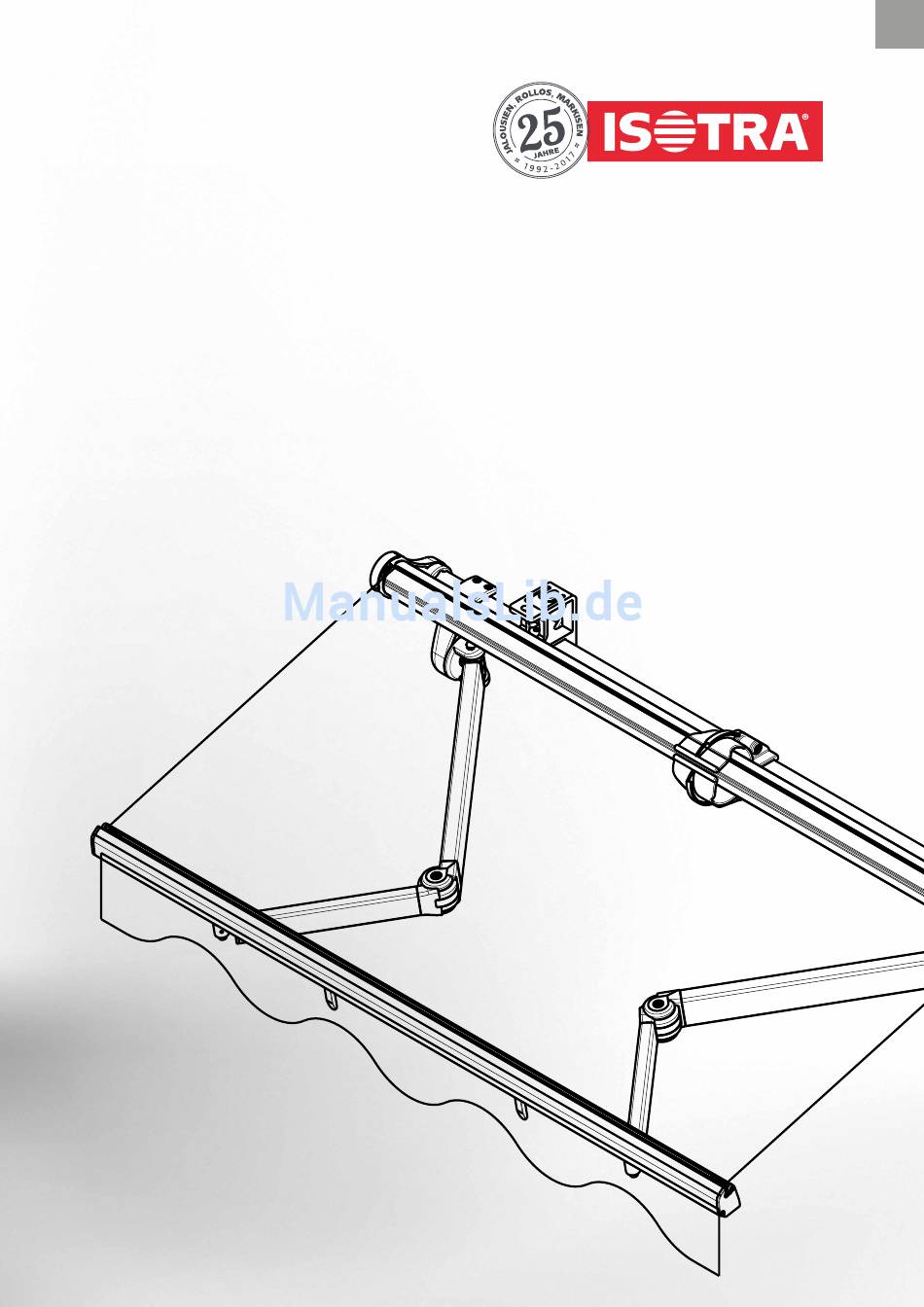

  • Seite 1 TECHNISCHES HANDBUCH MARKISEN STELA, JASMINA, ISABELA, LAURA, OLIVIA, DAKOTA...

  • Seite 3: Inhaltsverzeichnis

    MARKise Inhalt - Markisen Produkt-CE-Zeichen Jasmina – Markise ohne Trägerprofil Grundlegende technische Spezifikation Stela – Markise mit Trägerprofil Grundlegende technische Spezifikation Isabela – Kassettenmarkise Grundlegende technische Spezifikation Laura – Korbmarkise Grundlegende technische Spezifikation Jasmina, Stela, Isabela, Laura Anleitung zur Ausmessung und Montage...

  • Seite 4: Produkt-Ce-Zeichen

    Produkt-CE-Zeichen Alle Markisen der Firma ISOTRA a.s. entsprechender dem Standard ČSN EN 13659:2007 Europäische Konformitätszeichen CE Europäische Konformitätszeichen CE - Markierung auf Produkten: - Markierung auf den kommerziellen Begleitdokumenten: ISOTRA a.s. ISOTRA a.s. Bílovecká 2411/1, 746 01 Opava Bílovecká 2411/1, 746 01 Opava IČ: 47679191...

  • Seite 5: Jasmina - Markise Ohne Trägerprofil

    MARKise JASMINA MARKISE OHNE TRÄGERPROFIL Leichte und luftige Markise ohne Trägerprofil ▲ Montage an den Seitenkonsolen ▲ Optimale Abstufung der Auslegung ▲ Markisen-Qualitätsstoffe DICKSON ▲...

  • Seite 6: Grundlegende Technische Spezifikation

    Jasmina Grundlegende Spezifikation des Produktes 40, 41 120, 121 MR 025 MR 034/7 MR 025/1 MR 034/11 A 700/15 MR 035 A 67/15 A 710/2 1, 2 MR 024 MR 024/1 MR 033/150 50, 51 MR 033/180 MR 026 MR 033/250...
  • Seite 7 Schraube 3,9x22, DIN 7982 C, Zn A 67/15 6-009565-3922 Schraube 3,5x20 zn mit Halbrundkopf A 67/28 6-000869-0002 Senkkopf-Schraube M6x50 Zn DIN 965-H, 8.8 A 700/15 6-009124-0000 Mutter M6 DIN 934, 8.8, Zn A 710/2 6-003188-0005 Dach Jasmina siehe seite 8...
  • Seite 8 MR 108 6-011075-0000 Kit für Arme 2750 - 3000 mm (Paar) MR 109/1 6-011076-0001 64 - 67 P 244 Dach Jasmina – Position 499 44 - 47 A 710/4 MR 098 20 - 27 54 - 57 MR 099 MR 100...
  • Seite 9 MARKise Jasmina Grundlegende Spezifikation des Produktes PRAVÁ Konsole Wand/Decke Bewegungswinkel LEVÁ Befestigung Wand/Decke...

  • Seite 11: Stela - Markise Mit Trägerprofil

    MARKise STELA MARKISE MIT TRÄGERPROFIL Markise mit Trägerprofil, Gelenkarmen ▲ Die Abtropfleiste dient zur Wasserableitung ▲ Möglichkeit gekreuzter Arme für größeren ▲ Ausschub als die Breite der Markise Wahl des Daches ▲ Markisen-Qualitätsstoffe DICKSON ▲ Variante: Halbkassettenausführung ▲...

  • Seite 12: Grundlegende Technische Spezifikation

    stela Grundlegende Spezifikation des Produktes Ausführungsvarianten der Markise stela: - mit kleinem Ausfallprofil (bis zur max. Breite der Markise 4,0 m) - mit großem Ausfallprofil (ab der Breite 4,1 m bis zur max. Breite 6 m) - mit gekreuzten Armen (für den Fall, wenn die Breite der Markise gleich ihrem Ausschub sein soll) Betätigung Sie dient zum Aus- und Einfahren der Markise.
  • Seite 13 MARKise stela Grundlegende Spezifikation des Produktes Konsole Wand/Decke Konsole Wand/Decke – Kreuzarme Dachstuhlkonsole Bewegungswinkel Abnehmbare Stützen MR 143 (2-01373-XXXX)
  • Seite 14 stela Grundlegende Spezifikation des Produktes 40, 41 MR 025 MR 025/1 12 - 16 A710/2 A 700/15 32 - 35 A 67/30 MR 002 202, 203 MR 035 120, 130 A 67/15 100 - 102 MR 006 MR 006/1 MR 006/3 50, 51 1, 2 90 - 99...
  • Seite 15 MARKise stela (2-00823-0000) Position Bezechnung Abkürzung Zeichnungs Nr. Wickelrolle für Markise Ø70mm MR 024 6-011084-0070 Ausfallprofil klein mit Rinne MR 022 6-011082-0000 Tragprofil für Markisen 40x40 MR 023 6-011083-0000 Zentrales Profil Halbkasette MR 010 6-011074-xxxx Halbkasette-Unterleiste MR 011 6-002627-xxxx Front-Profil Halbkasette MR 012 6-002628-xxxx Ausfallprofil groß...
  • Seite 16 Gelenkarm set - Position 90 – 99 MR 108 MR 109/1 Gelenkarm Set 150 2-00826-XXXX-1 10, 11 Gelenkarm Set 175 2-00827-XXXX-1 MR 028 Gelenkarm Set 200 2-00828-XXXX-1 MR 028/1 Gelenkarm Set 225 2-00829-XXXX-1 Gelenkarm Set 250 2-00830-XXXX-1 MR 108 Gelenkarm Set 275 2-00831-XXXX-1 MR 109/1 Gelenkarm Set 150 2-00826-XXXX-1...

  • Seite 17: Befestigung

    MARKise Befestigung Wand/Decke Anzahl der Konsolen: Markisenbreite Anzahl der Konsolen 2000 - 3000 mm 2 St. 3001 - 4000 mm 3 St. 4001 - 5000 mm 4 St. 5001 - 6000 mm 5 St. Befestigung Dachstuhl...

  • Seite 18: Isabela - Kassettenmarkise

    ISABELA KASSETTENMARKISE Markise mit gerundeter Kassette für die Stoffaufwicklung ▲ Dort geeignet, wo die abgedeckte Konstruktion störend ▲ wirken würde Perfekter Schutz des Stoffes ▲ Möglichkeit des Zentrierens der Arme in der Ebene ▲ Einstellung der Arme in waagerechter oder senkrechter ▲...

  • Seite 19: Grundlegende Technische Spezifikation

    MARKise isabela Grundlegende Spezifikation des Produktes 120, 121 MR 018 A 710/2 MR 017 MR 034/7 MR 034/11 12 - 16 A 67/22 MR 024 MR 015 MR 016 MR 033/150 MR 033/180 A 67/15 MR 033/250 MR 035 MR 003 90 - 96 MR 004 MR 003...
  • Seite 20 Markise isabela (2-00824-0000) Position Bezechnung Abkürzung Zeichnungs Nr. Wickelrolle für Markise Ø70mm MR 024 6-011084-0070 Kasetten-Ausfallprofil MR 014 6-002633-xxxx Oberleiste für Kassetten-Markise MR 015 6-002634-xxxx Unterleiste für Kassetten-Markise MR 016 6-002635-xxxx 12-16 stoff siehe Musterbuch 22-26 stoffvolan siehe Musterbuch Seitlicher Set für Kasetten Markise -Ein Paar MR 003 6-011069-0002 Konsolenhülle für Kassetten-Markise - Paar...
  • Seite 21 MARKise isabela Grundlegende Spezifikation des Produktes Befestigung Konsole Decke Konsole Wand Bewegungswinkel...
  • Seite 22 Befestigung Wand/Decke LEVÁ...

  • Seite 23: Laura - Korbmarkise

    MARKise LAURA KORBMARKISE Markise zur Überdachung der Eingänge für Restaurants, ▲ Geschäfte oder Hotels Konstruktion aus Aluprofil ▲ Unterschiedliche Formen je nach Wunsch des Kunden ▲ Witterungsbeständige Kunststoffbezüge ▲...

  • Seite 24: Grundlegende Technische Spezifikation

    Laura Grundlegende Spezifikation des Produktes Technische Angaben 1,30 m Max. Ausschub Max. Breite 5,5 m 0,6 m Min. Breite Aluprofil Konstruktionstyp standard weiß RAL 9016, andere RAL-Farben Farbe der Konstruktion Höhe 21 cm (± 0,5 cm) Volant Montage Wand auf Wunsch Drucken auf Markisen...

  • Seite 25: Jasmina, Stela, Isabela, Laura

    MARKise Jasmina, stela, isabela, Laura Ausmessung und Montage Montagebeispiel einer Markise mit Trägerprofil...

  • Seite 26: Ausmessung

    Anm.: Es ist die Randmindesthöhe der Markise von 2200 mm bei maximalem Ausfahren der Markise einzuhalten. Montage Montageverfahren der Markise JAsMiNA – ohne Trägerprofil: 1. Markise nur so auspacken, dass die Seitenkonsolen mit den Öffnungen für die Fixierung zu sehen sind 2.
  • Seite 27 14,0 MARKise Befestigung Montagebeispiel einer Markise mit Trägerprofil 14,0 14,0 14,0 14,0...

  • Seite 28: Olivia - Kassettenmarkise

    OLIVIA KASSETTENMARKISE MARKÝZA Ideal für große Terrassenflächen durch Ausfall ▲ von bis zu 4 Metern, Möglichkeit den elektrisch betätigten Variovolant, ▲ Möglichkeit zusätzlich eine Beleuchtung ▲ in der Unterseite des Montageprofiles zu integrieren. Alternativ sind andere Zusatzgeräte einzubauen. ▲ (Heizungen etc. ) Markisen können zu einer Gesamtbreite von 12 m ▲...

  • Seite 29: Grundlegende Technische Spezifikation

    MARKise Olivia Grundlegende Spezifikation des Produktes 1/250 1/70 1/60 260/29 260 260/27 1/50 260/24 1/10 1/210 1/300 140/140 2-01328-0000 140/110 1/210 Betätigung Sie dient zum Aus- und Einfahren der Markise. Motor - Das Herunterladen und die Markise extrahieren kann nur durch den elektrischen Antrieb geändert werden. Standard: Motor mit automatischer Nachreglung sorgt dafür, dass die Markise immer ganz schließt, 3 Meter langes Anschlusskabel, einpoliger Aufputzschalter und Stecker.

  • Seite 30: Box Mit Variovolant

    (2-01328-0000) Olivia Position Bezechnung Abkürzung Zeichnungs Nr. 1/10 Trägerprofil der Markise 40x40x2 - 4,1m MRH 019 0004 6-013876-00004 1/50 Gummileiste für die Abdeckblende - SCHWARZ MRH 142 6-013880-9005 1/60 Abdeckblende - 4m MRH 032 0004 6-013881-00004 1/70 Profil der PVC-Laufschiene MRH 030 6-013882-0000 1/210...
  • Seite 31 MARKise Gelenkarm set 140/110 140/140 Folgende Ausfallgrößen sind lieferbar: 2000 - 2500 - 3000 - 3500 und 4000 mm. Bis zu einer Breite von 6000mm werden 2 Arme eingesetzt, ab 6001 mm bis zu 7000 mm sind es 3 Arme. Position Bezechnung Abkürzung...
  • Seite 32 Deckenbügel 58,7 58,7 58,7...

  • Seite 33: Tuchwellenunterstützung

    MARKise Tuchwellenunterstützung Funktion: Vermeidung des Durchbiegens der Tuchwelle und Erhalt der Tuch- spannung. Wird serienmässig montiert ab Markisenbreite 5m. Immer im Zusammenhang mit einem Tuchverstärkungsstreifen auf dem Marki- sentuch. Zur einfachen Montage und Demontage besteht die Tuchwellenunterstützung aus 2 Teilen. Der Teil der sich über das Tragrohr schiebt, wird in der gewählten Gestellfarbe lackiert.

  • Seite 34: Led-Beleuchtung

    Zubehör Volant Drei verschiedene Typen stehen zur Auswahl Standardhöhe 200 / 250 / 300 mm Volants nicht möglich bei Variovolant. Kastenquerschnitt Olivia mit Variovolant Variovolant Der Variovolant ist ein vertikal ein– und ausrollbarer Volant. Maximale Variovolanthöhe ist 2000mm. Bei gekoppelten Markisen: - Besteht der Variovolant aus 2 Teilen mit einem kleine Zwischenraum.
  • Seite 35 MARKise einpoliger schalter Zuerst schließen Sie das Stromkabel ins Probekabel ein. Das Motorkabel hat 4 Leiter: gelb-grünen (Erdungselektrode), blauen (Null Modem Kabel), braunen und schwarzen (Richtung nach oben und nach unten). Aus dem Sicherungskasten gehen drei Leiter aus: gelb-grüner (Erdungselektrode), blauer (Null Modem Kabel) und Phasenkabel.
  • Seite 36 Wenn der Relaiskasten nicht verwendet wird, brennen die Endschalter aus dem Grunde der hohen Induktiven kapazitiven Komponenten der Spannung sehr schnell ab, die zwischen diesen entstehen. Guter Rat: verwenden Sie immer Schalter und Relaiskasten, die von der Firma Isotra beliefert werden.

  • Seite 37: Anleitung Zur Ausmessung Und Montage

    MARKise Olivia Ausmessung und Montage Ausmessung Gemessen wird die Gesamtbreite der Markise (inklusive Abdeckkappen der Seitenkonsolen). Ausfall: - Gemessen von der Rückseite des Kastens bis zur Vorderkante der Fallstange - Eine montierte Markise ragt stets ein wenig mehr hinaus (Montageabstand zur Mauer) als der angegebene Ausfall. - Um einen optimalen Sonnenschutz zu gewährleisten, muss die Markise rechts und links Montage Achten Sie auf die Qualität des Montageuntergrundes.

  • Seite 38: Dakota - Kassettenmarkise

    DAKOTA KASSETTENMARKISE Ideal für große Terrassenflächen durch Ausfall ▲ von bis zu 4 Metern, Möglichkeit den elektrisch betätigten Variovolant, ▲ Möglichkeit zusätzlich eine Beleuchtung ▲ in der Unterseite des Montageprofiles zu integrieren. Alternativ sind andere Zusatzgeräte einzubauen. ▲ (Heizungen etc. ) Markisen können zu einer Gesamtbreite ▲...

  • Seite 39: Grundlegende Technische Spezifikation

    MARKise Dakota Grundlegende Spezifikation des Produktes 1(10) 1(40) 1(60) 260(26) 260(27) 260(29) 160 370 1(220) 130 (140, 1140) 1(250) 130/130 2-01327-0000-A Betätigung Sie dient zum Aus- und Einfahren der Markise. Korbel - elbstbremsendes Schneckenradgetriebe, Übersetzung 7:1, Kurbelstange mit Öse: Länge 1600 mm, die maximale Markisenbreite für Kurbelbedienung beträgt 6000 mm.
  • Seite 40 Dakota Mindest- und Höchstmaße Minimum Maximal Motor Ausfall + 570 mm 7 m (1 Teil mit 3 Armen) 1-teilig Kurbel Ausfall + 550 mm 6 m (1 Teil mit 2 Armen) Breite Mit Kardan Ausfall + 525 mm 2-teilig 12 m (2 Teile mit 4 Armen) (Gekoppelte Markisen) Tuchschlitzabd.
  • Seite 41 MARKise Fig. 4a Fig. 4b Box mit LeD Beleuchtung Fig. 4a Fig. 4b Gelenkarm set 130/110 130/140 2-01327-0000 Die Gelenkarme verbinden den Kasten mit der Fallstange und sind in 4 Ausfällen erhält lich: 2000 - 2500 - 3000 und 3500 mm. Bei einfachen Markisen bis zu einer Breite von 6000 mm werden 2 Arme angebracht, ab 6001 mm bis zu 7000 mm sind es 3 Arme.
  • Seite 42 Gelenkarmhaltern Wandhalter * geen sleufgaten in het midden bij muurconsole van 300 mm 300, 500 of 1000 * Mitte midden 27,5 115,5 * geen sleufgaten in het midden bij muurconsole van 300 mm No slotted holes in the centre in case of wall brackets 300 mm. Die Anzahl und die Breite der Wandhalter (300 mm oder 500 mm) variiert je nach Markisenbreite.

  • Seite 43: Montagesicherung

    MARKise Anzahl Wandhalter und Montagesicherungen Position der Wandhalter BX260/BX270 (in mm) Breite Konsole Breite Konsole Breite der Markise Abstand X Abstand Y (seiten) Bx (Mitte) By 2000 – 4000 mm 200 (225) 4001 – 6000 mm 300 (325) Breedte / 2 6001 –...

  • Seite 44: Zusätzliches Zubehör

    GeKOPPeLTe MARKiseN Kupplung mit Kardan - Das Tuch besteht aus zwei einzelnen Teilen und ist bereits auf den einzelnen Markisen teilen montiert. - Breite Bmin (pro Teil) = Ausfall + 550 mm . Kupplung mit Kardan und Tuchschlitzabdeckung - Das Tuch besteht aus zwei einzelnen Teilen und ist bereits auf den einzelnen Markisen teilen montiert. Der Lichtspalt zwischen den zwei Tüchern wird durch eine Tuchschlitzabdeckung ab gedeckt.

  • Seite 45: Austausch Der Versorgung Und Des Empfängers Von Led-Beleuchtung

    MARKise Austausch der Versorgung und des empfängers von LeD-Beleuchtung Mithilfe des LED-Bandes zur Probe kontrollieren Sie, ob die Stromzuleitung funktioniert. Bei der Arbeit mit den elektrischen Anschlusstücken müssen Sie immer kontrollieren, ob die Stromzuleitung in die Markise ganz ausgeschaltet ist. 1.

  • Seite 46: Einleitung

    Der Monteur muss sämtliche elektrische Schaltungen mit Zustimmung nach örtlichen Normen und Vorschriften durchführen. Unsere Produkte wurden so produziert, dass alle Bestandteile für Wartung und Reparaturen immer zuständig sind. Wenn es nicht möglich ist, dann kann die Gesellschaft ISOTRA für beliebige zusätzliche Kosten (z.B. Abbau, Fassadenreparaturen und Innenraumreparaturen) verantwortlich sein.

  • Seite 47: Austausch Der Sicherungsklemmen

    MARKise 4.3. Austausch der Sicherungsklemmen Montieren Sie die ursprünglichen Sicherungsklemmen aus. Setzen Sie die neuen Sicherungsklemmen (Abb. 1.1) in den Unterteil unter Markise und Konsolen ein. Platzierung der Sicherungsklemmen gegenüber Kasten (Abb. 1.2): eine Sicherungsklemme platzieren Sie unter die Lagerstütze, die andere unter die Armstütze so, dass der Kasten und beide Stützen zusammen die feste und robuste Gesamtheit bilden.
  • Seite 48 Dakota Ausmessung und Montage Ausmessung Breite B - Fertigungsbreite einschließ lich Seitenkappen des Kas tens. Das Tuch ist stets schmaler als die Breite der Markise. Gesamtbreite Ausfall U: gemessen von der Rückseite des Kastens (oben) bis zur Vorderseite der Fallstange. Eine montierte Markise ragt stets ein wenig mehr hinaus (Montageabstand Mauer) als der angegebene Ausfall.

  • Seite 49: Betätigung - Kurbel

    MARKise Betätigung - Position 120-130 120, 121 Betätigung - Kurbel MR 034/11 MR 033/150 MR 033/180 MR 033/250 BETÄTIGUNG - KURBEL 2-00789-0000-0 OVLÁDÁNÍ MARKÝZY - RUČNÍ 2-00789-0000 Position Bezechnung Abkürzung Zeichnungs Nr. Markisen Getriebe 7:1, Loch 12cm MR 034/7 6-011099-0701 Markisen Getriebe 11:1, Loch 12cm MR 034/11 6-011099-1101...
  • Seite 50 Note:...
  • Seite 52 ISOTRA a.s. ISOTRA Partner Bílovecká 2411/1, 746 01 Opava Tschechische Republik Tel.: +420 553 685 111 Fax: +420 553 685 110 E-mail: isotra@isotra.cz www.isotra-jalousien.de Ausgabe: 01/2018...
