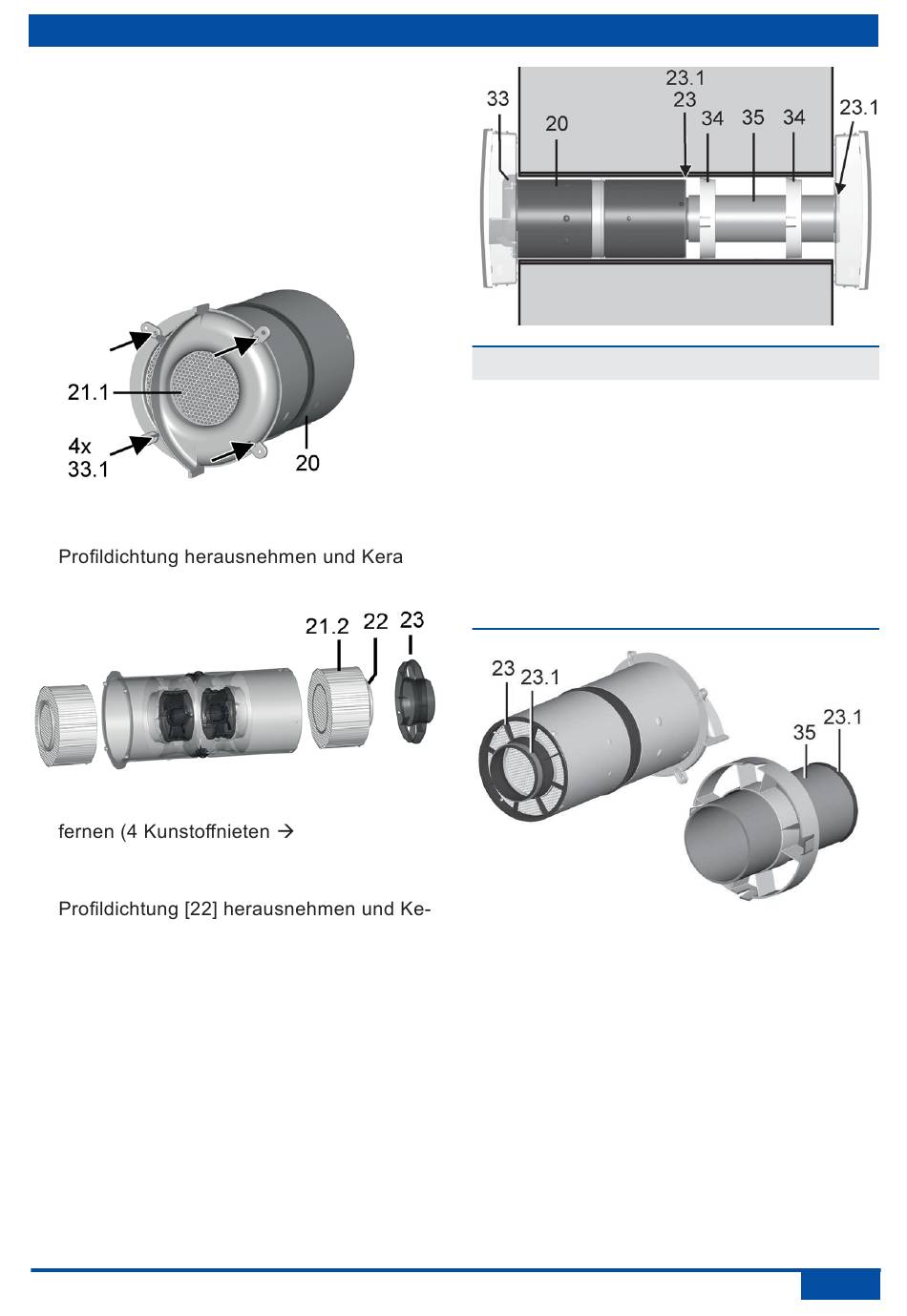

4. Die komplette Einschubeinheit [20] aus
der Wandhülse ziehen. Auch die Rohrver-
längerung [35] komplett herausziehen.
5. Die Einschubeinheit in zusammenge-
bautem Zustand mit einem Staubsauger
absaugen.
6. Bei starker Verschmutzung die Einschub-
einheit [20] auseinanderbauen.
Dazu die 4 Schrauben [33.1] des Fluid-
verteilers-Innenabdeckung [33] entfernen,
mik-Wärmeübertrager [21.1] ausbauen.
Dann den Fluidverteiler-Einschub [23] ent-
Punkt 2.) und den Fluidverteiler aus der
Einschubeinheit herausziehen.
ramik-Wärmeübertrager [21.2] ausbauen.
Beide Wärmeübertrager mit Wasser aus-
spülen und trocknen lassen.
7. Einschubeinheit in umgekehrter Reihen-
folge zusammenbauen. Nur trockene
Wärmeübertrager einbauen.
-
Kapitel 10.3,
8. Sicherstellen, dass das Dichtungsband
10 Filterwechsel, Gerätereinigung | DE
ACHTUNG
Beschädigung am Mauerwerk durch Kon-
denswasser, falls Dichtungsband [23.1]
am Fluidverteiler-Einschub [23] und am
Ende der Verlängerung [35] falsch ver-
klebt ist/nicht abdichtet und die gesamte
Einheit nicht bis zum Anschlag einge-
schoben ist. Vor dem Einbau sicherstellen,
dass die Dichtungsbänder stirnseitig bündig
(Stoß auf Stoß), nicht übereinander liegend
und nicht überlappend angebracht sind.
[23.1] am Ende des Fluidverteilers [23] und
am Ende der Verlängerung [35] ringsum
bündig anliegt. Dieses darf keine Lücken
oder Risse aufweisen, damit in der Wand-
hülse keine Fehlluft angezogen werden
kann.
