date: 24.04.2020

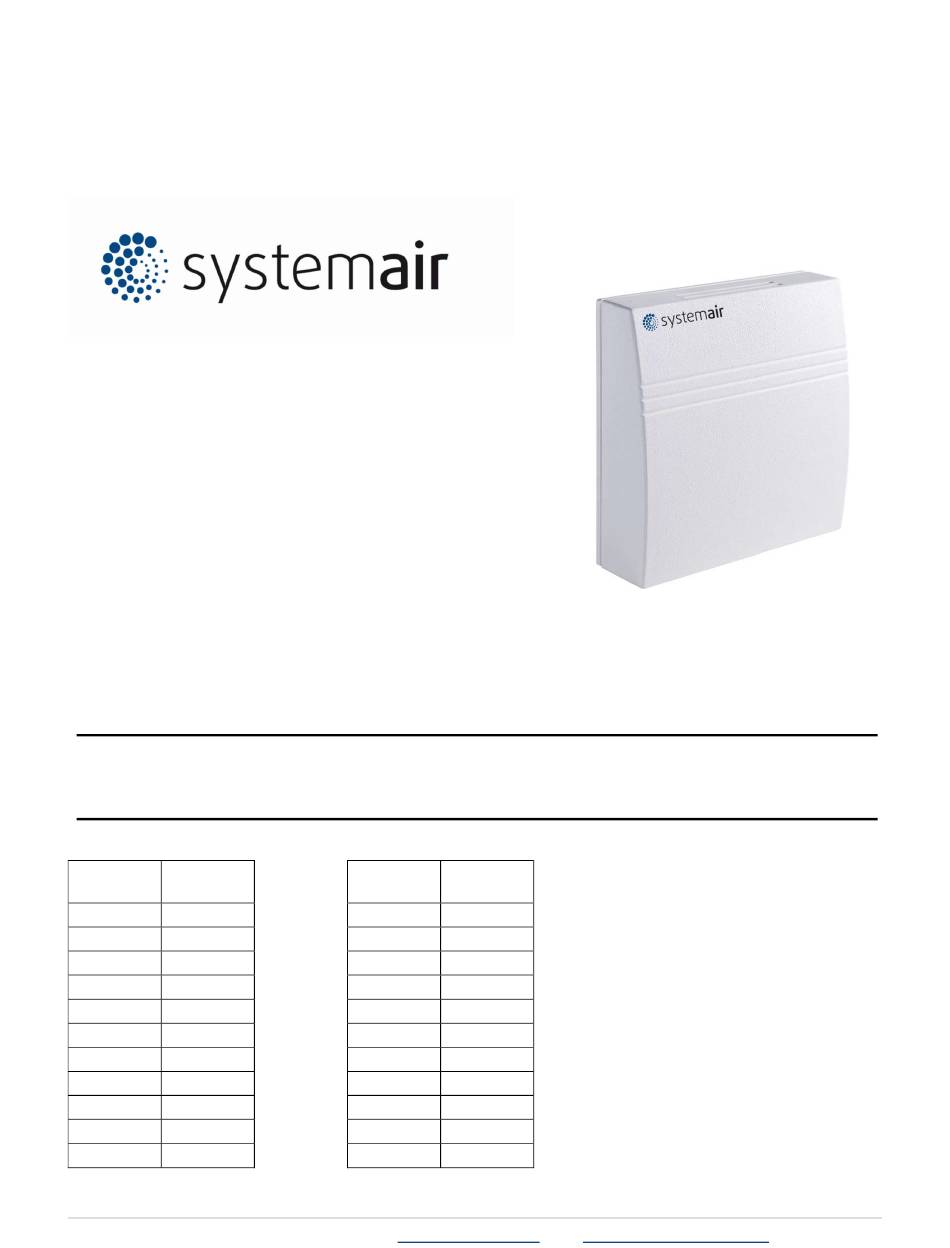

Installation instructions
218834 Room temperature sensor NTC10k
Surface-mounted temperature sensor
Subject to technical alteration
Issue date: 24.04.2020 • A100
Application
Surface mounted room sensor for temperature measuring, with set point and fan stage adjustment, manual override for room and office
applications.
Name
218834 Room temperature sensor NTC10k
Technical Data
NTC 10K
Temp. °C
kOHM
-50
667,83
-40
335,67
-30
176,68
-20
96,97
-10
55,30
0
32,65
10
19,90
20
12,49
25
10,00
30
8,08
40
5,32
Systemair GmbH Germany
NTC 10k
Temp. °C
kOHM
50
3,60
60
2,49
70
1,75
80
1,26
90
0,92
100
0,68
110
0,51
120
0,39
130
0,30
140
0,23
150
0,18
info@systemair.de
oder
http://www.systemair.de/
page 1 / 6
Inhaltsverzeichnis
Verwandte Anleitungen für SystemAir NTC10k
Inhaltszusammenfassung für SystemAir NTC10k
- Seite 1 24.04.2020 page 1 / 6 Installation instructions 218834 Room temperature sensor NTC10k Surface-mounted temperature sensor Subject to technical alteration Issue date: 24.04.2020 • A100 Application Surface mounted room sensor for temperature measuring, with set point and fan stage adjustment, manual override for room and office applications.
-
Seite 2: Technical Data
Notes on Disposal As a component of a large-scale fixed installation, Systemair products are intended to be used permanently as part of a building or a structure at a pre-defined and dedicated location, hence the Waste Electrical and Electronic Act (WEEE) is not applicable. -
Seite 3: Dimensions (Mm)
(2) The installation of the base plate to the smooth wall surface can be done with plugs and screws. (3) Then, the device is placed on the base plate. Dimensions (mm) Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/... -
Seite 4: Anwendung
24.04.2020 page 4 / 6 Installationsanleitung 218834 Raumtemperaturfühler NTC10k Aufputz-Raumtemperatursensor NTC10k Technische Änderungen vorbehalten Stand: 24.04.2020 • A100 Anwendung Aufputz-Raumfühler zur Temperaturmessung in Wohnräumen, Büros etc. Ausgelegt zur Aufschaltung auf Regler- und Anzeigesysteme. Zum Vorverdrahten am Montageort kann das Gehäuseunterteil mit Anschlussklemme vom Gehäuseoberteil demontiert werden. -
Seite 5: Sicherheitshinweis - Achtung
Die technischen Daten sowie die Bedienungsanleitung des Gerätes Entsorgungshinweis Als Einzelkomponente von ortsfest installierten Anlagen fallen Systemair Produkte nicht unter das Elektro- und Elektronikgesetz (ElektroG). Die meisten unserer Produkte enthalten wertvolle Rohstoffe und sollten deshalb nicht als Hausmüll entsorgt, sondern einem geordneten Recycling zugeführt werden. -
Seite 6: Montagehinweise
Grundplatte gelöst werden. Grundplatte und Oberteil sind mittels Rastnasen lösbar miteinander verbunden. (2) Die Montage der Grundplatte auf der ebenen Wandfläche erfolgt mit Dübel und Schrauben. (3) Abschließend wird das Gerät auf die Grundplatte aufgesteckt. Anschlussplan Abmessungen (mm) Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/...
