MEC – Energietechnik GmbH

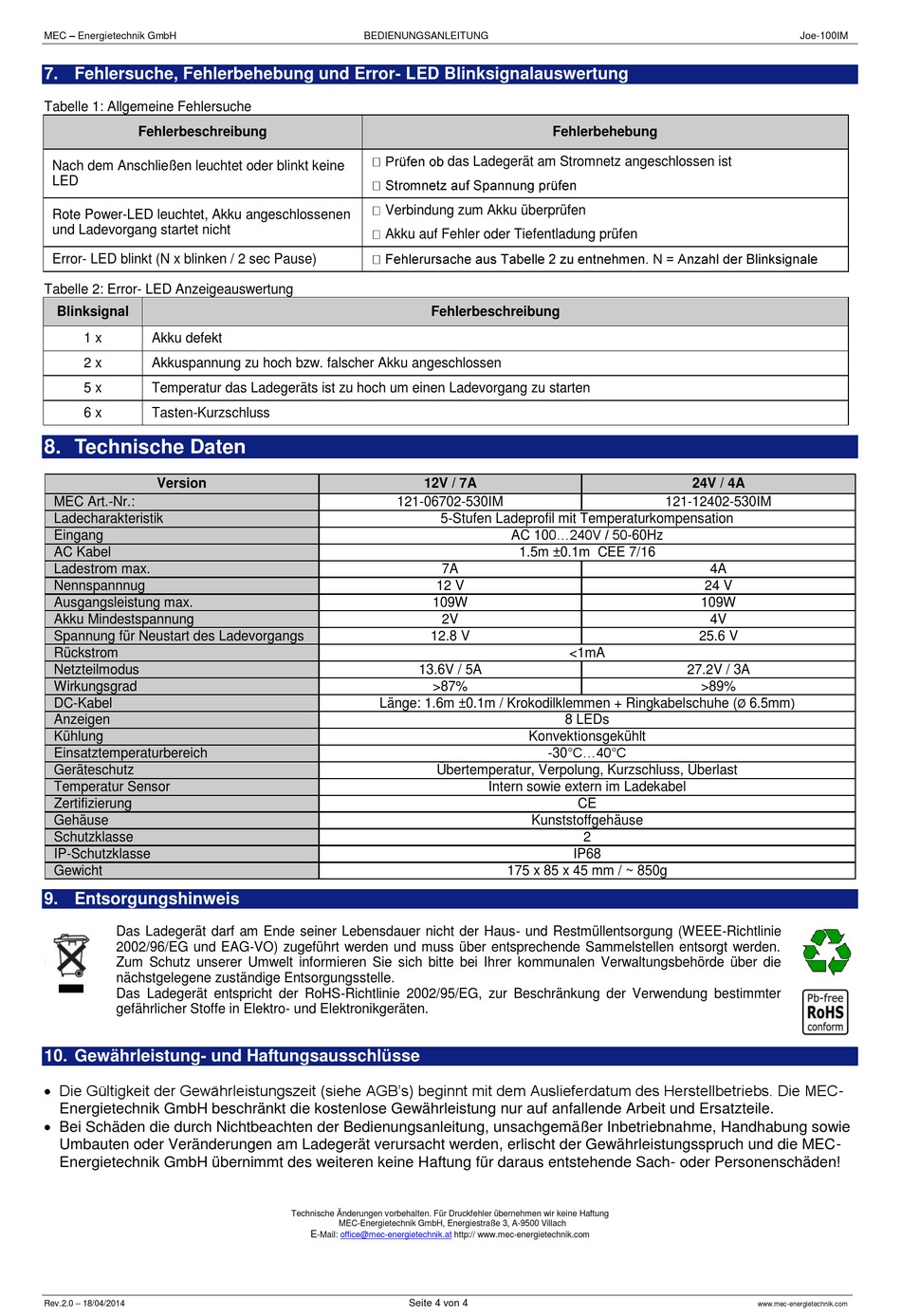

7. Fehlersuche, Fehlerbehebung und Error- LED Blinksignalauswertung
Tabelle 1: Allgemeine Fehlersuche
Fehlerbeschreibung
Nach dem Anschließen leuchtet oder blinkt keine
LED
Rote Power-LED leuchtet, Akku angeschlossenen
und Ladevorgang startet nicht
Error- LED blinkt (N x blinken / 2 sec Pause)
Tabelle 2: Error- LED Anzeigeauswertung
Blinksignal
1 x
Akku defekt
2 x
Akkuspannung zu hoch bzw. falscher Akku angeschlossen
5 x
Temperatur das Ladegeräts ist zu hoch um einen Ladevorgang zu starten
6 x
Tasten-Kurzschluss
8. Technische Daten
Version
MEC Art.-Nr.:
Ladecharakteristik
Eingang
AC Kabel
Ladestrom max.
Nennspannnug
Ausgangsleistung max.
Akku Mindestspannung
Spannung für Neustart des Ladevorgangs
Rückstrom
Netzteilmodus
Wirkungsgrad
DC-Kabel
Anzeigen
Kühlung
Einsatztemperaturbereich
Geräteschutz
Temperatur Sensor
Zertifizierung
Gehäuse
Schutzklasse
IP-Schutzklasse
Gewicht
9. Entsorgungshinweis
Das Ladegerät darf am Ende seiner Lebensdauer nicht der Haus- und Restmüllentsorgung (WEEE-Richtlinie
2002/96/EG und EAG-VO) zugeführt werden und muss über entsprechende Sammelstellen entsorgt werden.
Zum Schutz unserer Umwelt informieren Sie sich bitte bei Ihrer kommunalen Verwaltungsbehörde über die
nächstgelegene zuständige Entsorgungsstelle.
Das Ladegerät entspricht der RoHS-Richtlinie 2002/95/EG, zur Beschränkung der Verwendung bestimmter
gefährlicher Stoffe in Elektro- und Elektronikgeräten.
10. Gewährleistung- und Haftungsausschlüsse
Die Gültigkeit der Gewährleistungszeit (siehe AGB's) beginnt mit dem Auslieferdatum des Herstellbetriebs. Die MEC-
Energietechnik GmbH beschränkt die kostenlose Gewährleistung nur auf anfallende Arbeit und Ersatzteile.
Bei Schäden die durch Nichtbeachten der Bedienungsanleitung, unsachgemäßer Inbetriebnahme, Handhabung sowie
Umbauten oder Veränderungen am Ladegerät verursacht werden, erlischt der Gewährleistungsspruch und die MEC-
Energietechnik GmbH übernimmt des weiteren keine Haftung für daraus entstehende Sach- oder Personenschäden!
Rev.2.0 – 18/04/2014
BEDIENUNGSANLEITUNG
das Ladegerät am Stromnetz angeschlossen ist
Verbindung zum Akku überprüfen
Akku auf Fehler oder Tiefentladung prüfen
Fehlerbeschreibung
12V / 7A
121-06702-530IM
5-Stufen Ladeprofil mit Temperaturkompensation
7A
12 V
109W
2V
12.8 V
13.6V / 5A
>87%
Länge: 1.6m ±0.1m / Krokodilklemmen + Ringkabelschuhe (
Übertemperatur, Verpolung, Kurzschluss, Überlast
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung
MEC-Energietechnik GmbH, Energiestraße 3, A-9500 Villach
E
-Mail:
office@mec-energietechnik.at
http:// www.mec-energietechnik.com
Seite 4 von 4
Fehlerbehebung
AC 100...240V / 50-60Hz
1.5m ±0.1m CEE 7/16
<1mA
8 LEDs
Konvektionsgekühlt
-30°C...40°C
Intern sowie extern im Ladekabel
CE
Kunststoffgehäuse
2
IP68
175 x 85 x 45 mm / ~ 850g
Joe-100IM
24V / 4A
121-12402-530IM
4A
24 V
109W
4V
25.6 V
27.2V / 3A
>89%
Ø
)
6.5mm
