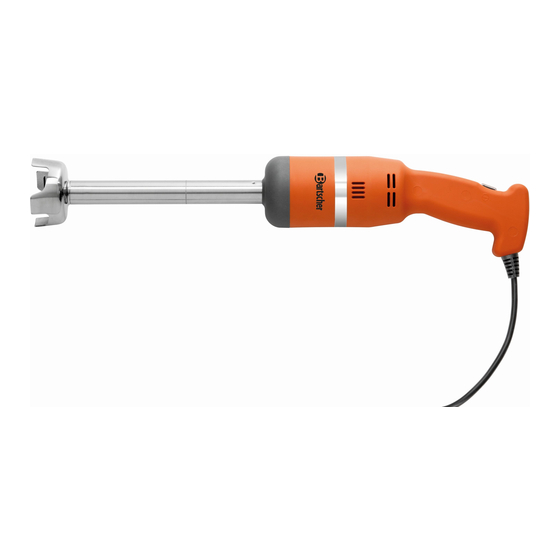

Bartscher MX 235 Original-Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für MX 235:
- Original bedienungsanleitung (22 Seiten) ,
- Original-gebrauchsanleitung (274 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bartscher MX 235
Inhaltszusammenfassung für Bartscher MX 235

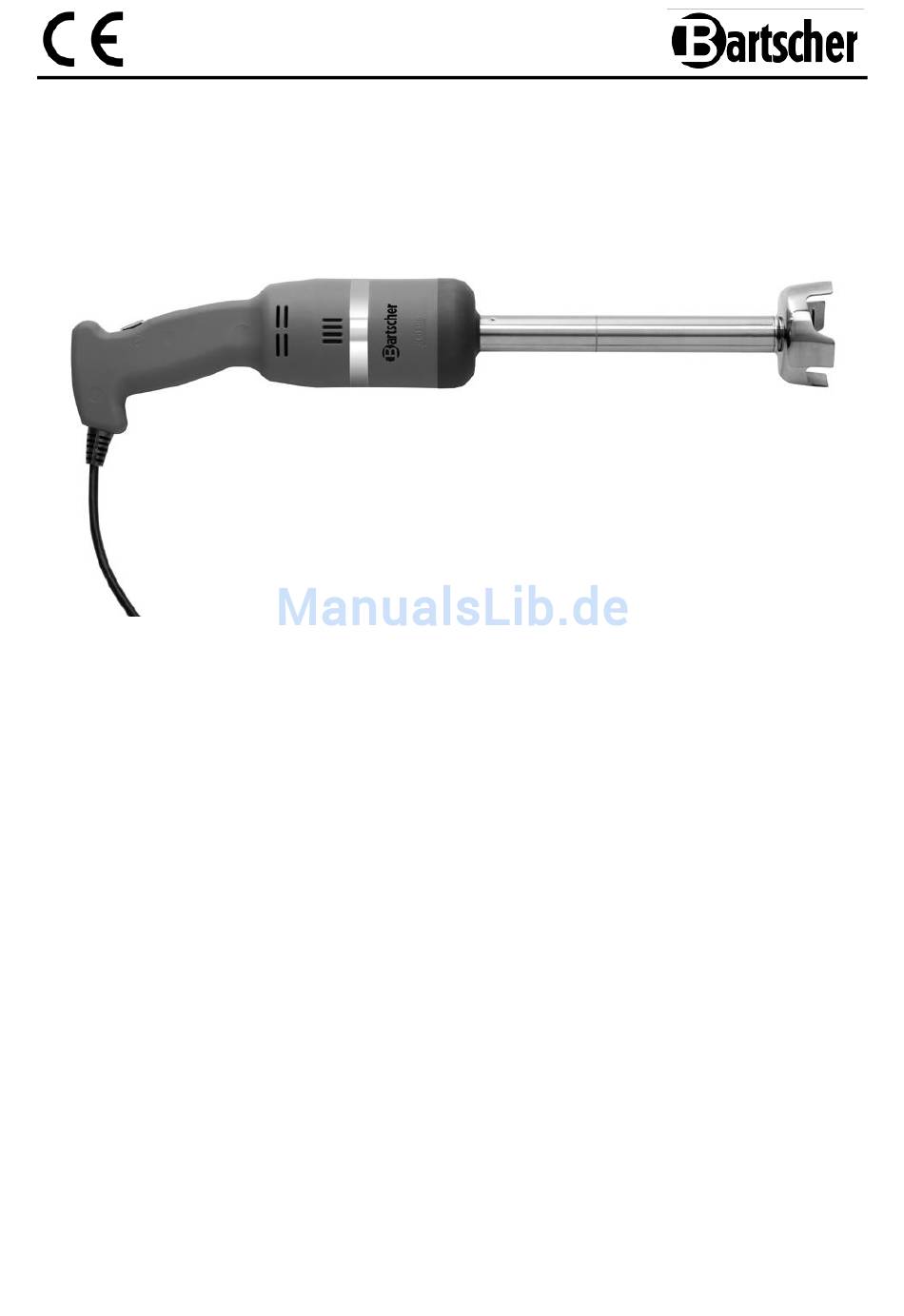

- Seite 1 MX 235 / 130115 Original-Gebrauchsanleitung V2/0517...
-
Seite 2: Inhaltsverzeichnis
5.1 Montage und Demontage ..................11 5.2 Inbetriebnahme und Bedienung ................14 6. Reinigung ......................... 15 7. Mögliche Funktionsstörungen ................17 8. Entsorgung ......................18 Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197... -
Seite 3: Sicherheit
Die Gebrauchsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 4: Sicherheitshinweise
VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind. 1.2 Sicherheitshinweise ... - Seite 5 Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführt werden. Versuchen Sie niemals, selber an dem Gerät Reparaturen durchzuführen! Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen, zudem erlischt die Gewährleistung.
- Seite 6 Ziehen Sie die Anschlussleitung immer am Netzstecker aus der Steckdose, nicht am Netzkabel selbst. Tragen, heben oder bewegen Sie das Gerät niemals am Netzkabel. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden Spannung führende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
- Seite 7 Es ist verboten, andere Lebensmittel oder die Zutaten auf den Boden des Topfes bei angeschlossenem und laufendem Gerät zu drücken oder durch andere drücken zu lassen, so wie generell die Hände oder jeden anderen Körperteil während des Betriebes des Gerätes in den Topf einzuführen. ...
-
Seite 8: Bestimmungsgemäße Verwendung
Es bleibt während der Reinigung oder Entfernung von Resten vom Messer durch die nötige Einführung der Hände in der Nähe des Messers ein Restrisiko bestehen, das vor allem zu Schnittverletzungen an scharfen Teilen führen kann. Aus diesen Gründen müssen der Bediener und der Wartungs- techniker für manuelle Eingriffe bei offenen Abschirmungen ausgebildet werden und über die daraus folgenden Risiken unterrichtet und durch den Verantwortlichen befugt werden. -
Seite 9: Allgemeines
2. Allgemeines 2.1 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. -
Seite 10: Transport, Verpackung Und Lagerung
3. Transport, Verpackung und Lagerung 3.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 11: Technische Daten
4. Technische Daten 4.1 Baugruppenübersicht ① ② ③ ④ ⑥ ⑦ ⑤ ① EIN-/AUS Taste ② Schnellkopplung ③ Gerätekörper mit Motoreinheit ④ Netzanschlussleitung ⑤ Feststellring ⑥ Mixstab ⑦ Mixfuß mit Messer Anwendung und Bauteile Das Gerät besteht aus einem elektrischen Motor, der in einem Kunststoffguss eingearbeitet ist (loser Gerätekörper). -
Seite 12: Technische Angaben
4.2 Technische Angaben Bezeichnung Stabmixer MX 235 130115 Art.-Nr.: Gehäuse: Kunststoff, orange; Ausführung: Abnehmbarer Mixstab: Edelstahl; Feststellring: Kunststoff Anschlusswert: 0,25 kW / 230 V 50-60 Hz Schutzart: IPX3 Geschwindigkeits- Stufenlos, max 15000 UpM regulierung: Abmessungen: Ø 75 mm, Gesamtlänge: 520 mm, Stablänge: 250 mm Kabellänge:... - Seite 13 Die Montage des Gerätes erfolgt in mehreren Schritten: ① ③ 1. Den Feststellring (5) des Mixstabes (6) an die Schnellkopplung (2) des Gerätekörpers (3) ansetzen. ② 2. Den Mixstab (6) gegen den Uhrzeigersinn anschrauben, ⑥ bis er fest am Gerätekörper ⑤...
- Seite 14 Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen dürfen nicht verwendet werden. Gerät so platzieren, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf schnell von der Stromversorgung getrennt werden kann. Kontrollen und Überprüfungen vor Einschaltung Kontrolle / Überprüfung Vorgehensweise...
-
Seite 15: Inbetriebnahme Und Bedienung
5.2 Inbetriebnahme und Bedienung Schalten Sie das Gerät unter Beachtung der folgenden Anweisungen in der angegebenen Reihenfolge ein: 1. Positives Ergebnis der Kontrollen bezüglich der Vorbereitung; 2. Positives Ergebnis der Kontrollen bezüglich der Stromversorgung; 3. Anschluss des Steckers an eine geeignete Steckdose; 4. -
Seite 16: Reinigung
VORSICHT! Achten Sie zusätzlich darauf, dass das Messer mit Hilfe der Madenschraube (Abb. rechts) fest auf der Welle des Mixstabes fixiert ist. Messer Madenschraube Gerät ausschalten Die Abschaltung des Gerätes in folgenden Schritten durchführen: 1. vor der Abschaltung abwarten, bis die Bearbeitung abgeschlossen wurde, bzw. - Seite 17 Metallplättchen, Bürsten oder Polierscheiben aus anderen Metallen oder Legierungen (z.B. gewöhnlicher Stahl, Alu, Messing, etc…) oder Werkzeuge, die zuvor für die Reinigung anderer Metalle oder Legierungen benutzt wurden. reibende Reinigungspulver; Benzin, Lösungsmittel oder entflammbare und/oder korrodierende Fluide; ...
-
Seite 18: Mögliche Funktionsstörungen
Gerät aufbewahren o Wenn das Gerät längere Zeit nicht genutzt wird, reinigen Sie es gründlich wie beschrieben und bewahren Sie es an einem trockenen, sauberen, frostsicheren, sonnengeschützten und für Kinder unzugänglichen Platz auf. Stellen Sie keine schweren Gegenstände auf das Gerät. 7. -
Seite 19: Entsorgung
Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. VORSICHT! Für die Entsorgung des Gerätes beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971- 120 (14ct/Min.
