Sat Control SunTracer OG Installations- Und Gebrauchanweisungen Seite 3

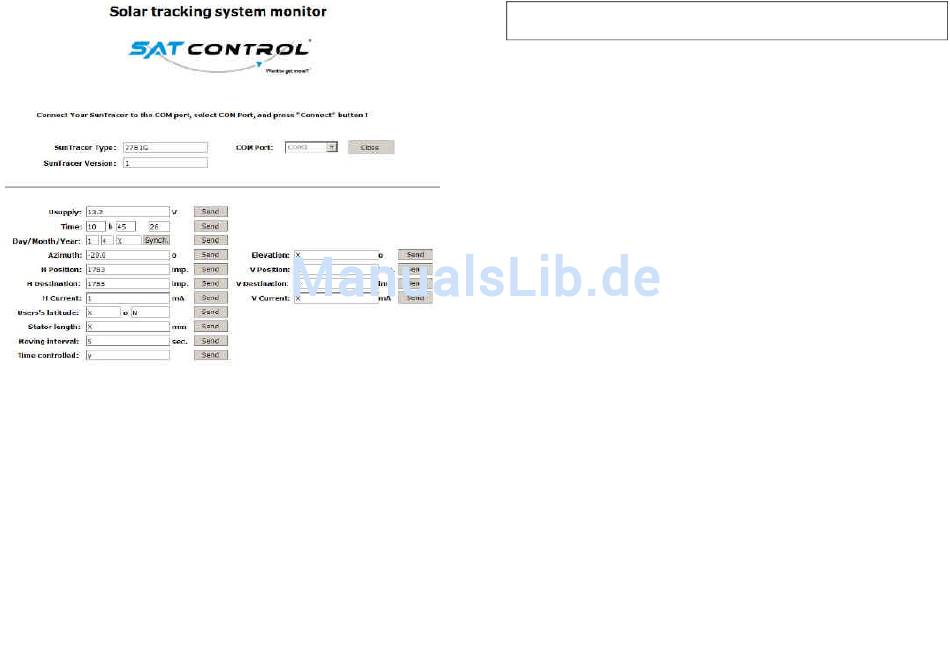

• Jede Eintragsfenster (weisse Farbe) zeigt den momentane Wert bzw. die Einstellung des Solarmotors.
Falls sie an einzelne Eintragsfeldern klicken, färben sich diese in gelb, was bedeutet, dass sie den Wert
korrigieren können. Solange die Felder gelb sind, können sie die neuen Werte dorthin eintragen. Wenn
die gewünschten Werte eingetragen sind, drücken sie »enter« oder klicken sie »send« Taste. Der
eingetragene Wert wird zum Solarmotor geschickt und das Eintragsfenster wird wieder weiss geworden
und wird der neue (geänderte) Wert anzeigen.
• Einige Eintragsfenster sind nur zu Datenanzeige bestimmt und können nicht geändert werden (z.B.
Anzeige der Spannung), deswegen werden die Änderungen bei solchen Fenster nicht berücksichtigt.
• DIE ERKLÄRUNG DER EINZELNEN ANZEIGE- UND EINTRAGSFELDER
• »Usupply«: momentane Versorgungsspannung des Solarmotors.
• »Time«: momentane Sonnenuhr (für ihren Standort). Durch Eintrag der neuen Werte kann
momentane Sonnenuhr aktualisiert werden. Eintragsumfang: Stunden 0-23, Minuten 0-60.
• »Day/month/year«: derzeitiges Datum. Durch Eintrag der neuen Werte kann momentanes Datum
korrigiert werden. Eintragsumfang: Tag 1-31, Monat 1-12; Jahr wird eingetragen (und gezeigt) nur bei
Doppelwellenmotorversion.
• Durch die Taste »Synch.« können momentane Uhr und Datum eingestellt werde. Falls sie bemerken,
dass ihre Uhr oder Datum falsch sind (mehr als halben Stunde Differenz), klicken sie an die »synch.«
Taste. Es wird sich ein Fenster zum Eintrag ihrer geographischen Länge öffnen. Schreiben sie ein und
bestätigen. Web Aplikation wird durch Programm in Verbindung mit Internet die genaue universelle
Uhrzeit ausrechnen (UTC) und dadurch wird im Solarmotorspeicher automatisch die genaue
Mittelsonnenuhrzeit für ihre Standort gespeichert. Falls sie keins Internetanschluss haben, sollen sie
UTC in nachstehenden Fenster separat eintragen (andere Name für Universalzeit - UTC ist auch
Greenwich Mean Time - GMT oder Standardzeit).
18
Installations und Gebrauchsanweisungem Solarmotor SUNTRACER SM3SPMOG+ DEU_V040309-M16-27B1.doc
A) EIGENSCHAFTEN DES SOLARMOTORS SUNTRACER OG &
SUNTRACER OG+
• Ein professioneller Motor der neuen Generation mit eingebauter Positionierung und Strukturhintergrund
zur automatischen Drehung der Solarzelle im regulierbaren Zeitintervall
• Robustes Aluminiumgehäuse mit einer starken symmetrischen Metallwelle
• »Polarmount« Konstruktion zur idealen einachsigen Folgung der Sonnenbahn
• Drehung des Motors bis zu 100°, was fast 7 Stunden rechteckigem Folgen der Sonne bedeutet
• Für Sonnenzellen bis zu 2m2 bzw. bis zu 200 Wp (vom Modell abhängig)
• Niedriger Eigenverbrauch
• Eingebautes RS232 Schnittstelle zur Überwachung und Einstellung der Parameter, sowie zur Änderung
des Programms und zur Steuerung des Aussencomputers
• Einfache Synchronisation mit der Sonnenuhr
• »Back-up« Batterie für innere Uhr und Datum
• Geignet für tropischen und Wüstenbedingungen
• Hergestellt in Slowenien (EU)
Technische Angaben:
• Horizontale Drehung
• Inklination (Aufsatzwinkel des Motors)
• Abfolgegenauigkeit
• Durchmesser der Motorwelle
• Getriebe
• Drehgeschwindigkeit
• Speisung des Motors aus der Solarzelle
• Verbrauch im Ruhestand
• Verbrauch bei Funktion (bei 50W Solarzelle) <200 mA ±25% @ 50W Solarzelle
• Stromverbrauch am Anfang
• Temperaturbereich
• Tätigkeit bei Feuchtigkeit
• Anschluss
• Begrenzung OSTEN-WESTEN
• Zeitintervall der Drehung
• Höchstes Arbeitsdrehmoment der ausgehenden Welle
• Zerstördrehmoment der Motorwelle
• Vorgesehene Lebensdauer
Jahre
• Benutzungszweck
• Für Netzinstallationen, wo die Solarzellen in Serie gebunden sind
• Kleinere Solarelektrizitätswerke auf den Dächern von Gebäuden
• Grössere Solarelektrizitätswerke auf grösseren Ebenen
• Technische Daten für den SunTracer OG
• Armbreite : 0.6m
• Länge der Motorwelle: 560mm
• Max. Dimension der Solarzelle: 1m x 0,6m Alurahmen, gebaut fürs Paneel bis zu 0,6m2 Oberfläche
• Max. Gewicht der Solarzelle: 10 kg unter der Bedingung der Solarzellendrehung durch den
Schwerpunkt
• Dimensionen des verpackten Motors: 590(L) x 135(B) x 170(H)mm +590(L) x 135(B) x 35(H)mm
• Gewicht des Produkts: 6kg
• Höchstgeschwindigkeit des Windes: <160 km/h
• Technische Daten für den SunTracer OG+
• Armbreite: 1m
• Länge der Motorwelle: 1150mm
• Max. Dimension der Solarzelle: 2m x 1m Alurahmen, gebaut fürs Paneel bis zu 2,0m2 Oberfläche
• Max. Gewicht der Solarzelle: 25kg unter der Bedingung der Solarzellendrehung durch den Schwerpunkt
• Dimensionen des verpackten Motors: 1175 (L) x 135 (B) x 200 (H) mm
Installations und Gebrauchsanweisungem Solarmotor SUNTRACER SM3SPMOG+ DEU_V040309-M16-27B1.doc
98° typisch (100° max.)
75°
<0,5°
Ø40 mm (Stahl)
Schneckenradgetriebe aus Stahl
1.33°/s ±25% @17V & @100W Solarzellen & @-10°C
von 10 bis 45 VDC
20 mA ±25% @ 12V
350 mA @ t<0,25s typisch
-25°C +70°C
0% do 100% relativer Feuchtigkeit
2x zweiadriger Kabel mit innerem Leiter Cu 1,0mm
Endschalter, Programmbegrenzung
1 Minute
35,9 Nm @17V & @0,5°/s (gemessen)
>200 Nm
20.000 Umdrehungen per 180° (90°V+90°Z) bzw 10
