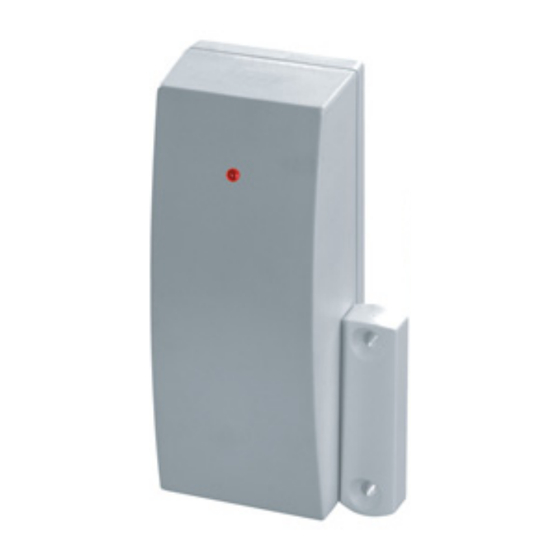

- Seite 1 Funköffnungsmelder Installationsanleitung Installation Guide Instructions d’installation Installatie-instructies FU5121WB 497243...
- Seite 2 Fig. 2 Fig. 1 Fig. 4 Fig. 3 Fig. 5...
- Seite 3 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Funk-Öffnungsmelders. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
-
Seite 4: Montage
Fig. 1 Nummer Bezeichnung Befestigungsschraube Steckbrückenanschluss LK2 Magnetschalter Steckbrückenanschluss LK3 Batterie Schraubklemmblock Sabotageschutz, Deckel Blinkend: Programmiermodus 4x blinken: Senden Aus: Normal Interner Kontakt Montage 1. Öffnen Sie das Gehäuse, indem Sie die Schraube lösen und anschließend den Deckel entfernen. - Seite 5 2. Entfernen Sie die Platine aus dem Gehäuse: Schraube (Fig. 1, Pos. 1) lösen, dann die Platine herausheben. 3. Fig. 2, Pos. 1,2: Positionen der Schrauben zur Befestigung des Gehäuses 3.1. Halten Sie den Gehäuseboden an den Rahmen Ihrer Tür oder Ihres Fensters und markieren Sie die Positionen der Schrauben für die Befestigung.
- Seite 6 2. Funkvariante: Setzen Sie eine Batterie in den Funk-Öffnungsmelder ein (Fig. 1, Pos. 5). Beachten Sie die Polung. Halten Sie den Sabotageschutz für den Frontdeckel (Pos. 7, Fig.1) und den Wandabrisskontakt mit dem Finger gedrückt und lassen Sie ihn mehrfach wieder los, um mehrere Funk-Sendungen auszulösen. IR Variante: Die LED des Funköffnungsmelders an den IR Empfänger der Funkerweiterung (RFX) halten.
- Seite 7 Externe Kontakte einlernen Die externen Kontakte des Funköffnungsmelders werden auf eine extra Zone der Zentrale eingelernt: 1. Setzen Sie Ihre Funkzentrale in den Lernmodus. Beachten Sie die Anleitung Ihrer Funkzentrale. 1.1. Verbinden Sie die beiden Schraubklemmen am Schraubklemmblock mit einem 2K2 Widerstand. 1.2.
-
Seite 8: Gehäuse Schließen
LED aktivieren/deaktivieren Brücken Sie den Steckbrückenanschluss LK3 um die LED zu aktivieren. Entfernen Sie die Brücke, um sie zu deaktivieren. Gehäuse schließen Setzen Sie den Deckel wieder auf die Bodenplatte und befestigen ihn mit der Schraube. Spannungsversorgung: 3V Li/MnO2 Batt.-laufzeit: bis 36 Monate Batterietyp: Umweltklasse: I (-10-+55°C)
