12 | Übersicht der Bedienelemente und Symbole
2
1
5

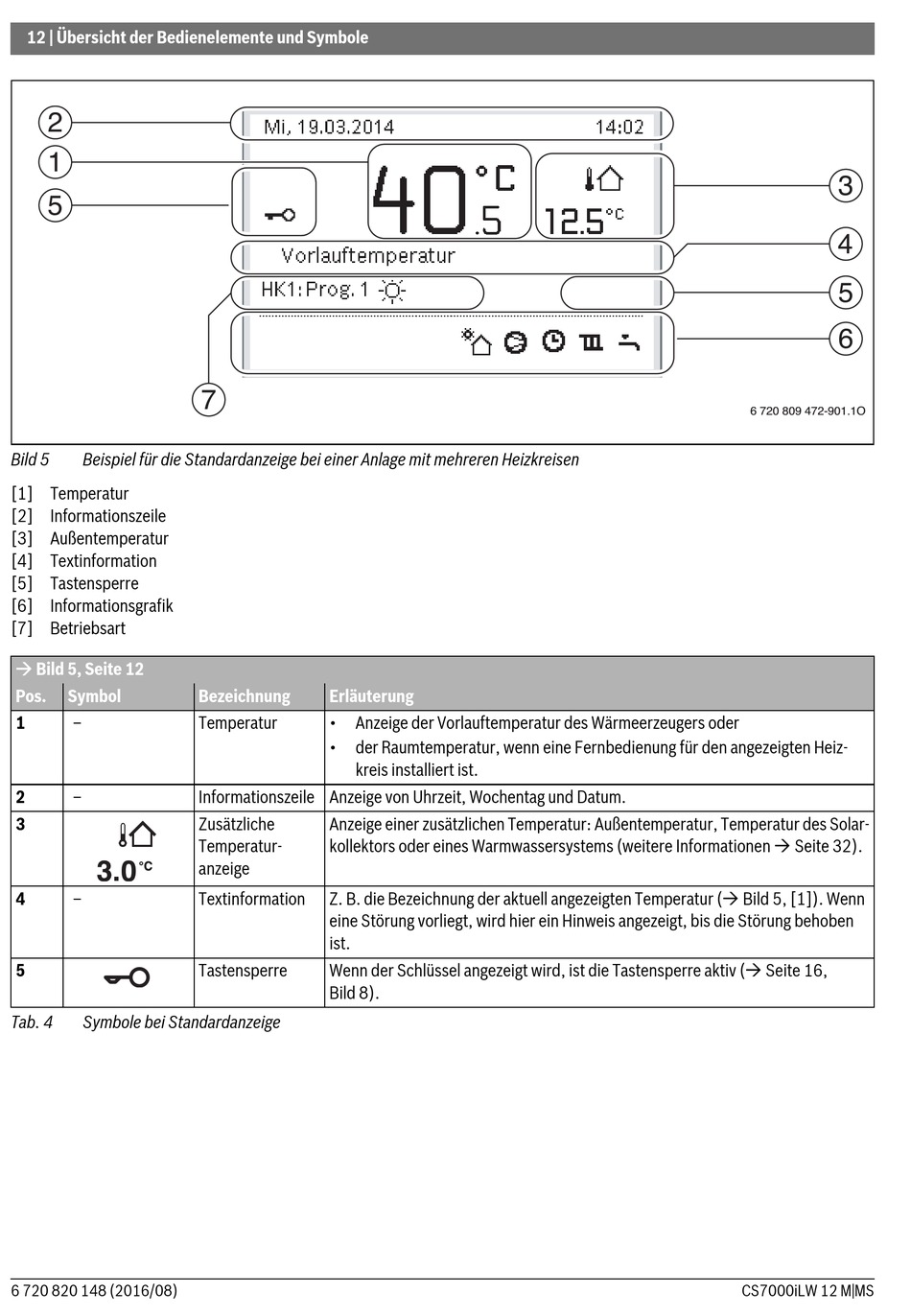

Bild 5
Beispiel für die Standardanzeige bei einer Anlage mit mehreren Heizkreisen
[1] Temperatur
[2] Informationszeile
[3] Außentemperatur
[4] Textinformation
[5] Tastensperre
[6] Informationsgrafik
[7] Betriebsart
Bild 5, Seite 12
Pos.
Symbol
1
–
2
–
3
4
–
5
Tab. 4
Symbole bei Standardanzeige
6 720 820 148 (2016/08)
7
Bezeichnung
Erläuterung
Temperatur
•
Anzeige der Vorlauftemperatur des Wärmeerzeugers oder
•
der Raumtemperatur, wenn eine Fernbedienung für den angezeigten Heiz-
kreis installiert ist.
Informationszeile Anzeige von Uhrzeit, Wochentag und Datum.
Zusätzliche
Anzeige einer zusätzlichen Temperatur: Außentemperatur, Temperatur des Solar-
kollektors oder eines Warmwassersystems (weitere Informationen Seite 32).
Temperatur-
anzeige
Textinformation
Z. B. die Bezeichnung der aktuell angezeigten Temperatur ( Bild 5, [1]). Wenn
eine Störung vorliegt, wird hier ein Hinweis angezeigt, bis die Störung behoben
ist.
Tastensperre
Wenn der Schlüssel angezeigt wird, ist die Tastensperre aktiv ( Seite 16,
Bild 8).
3
4
5
6
