Connecteur
de la console
Connecteur
du synthetiseur
0000000000
001=10001=10O0
1=11=001=M0000

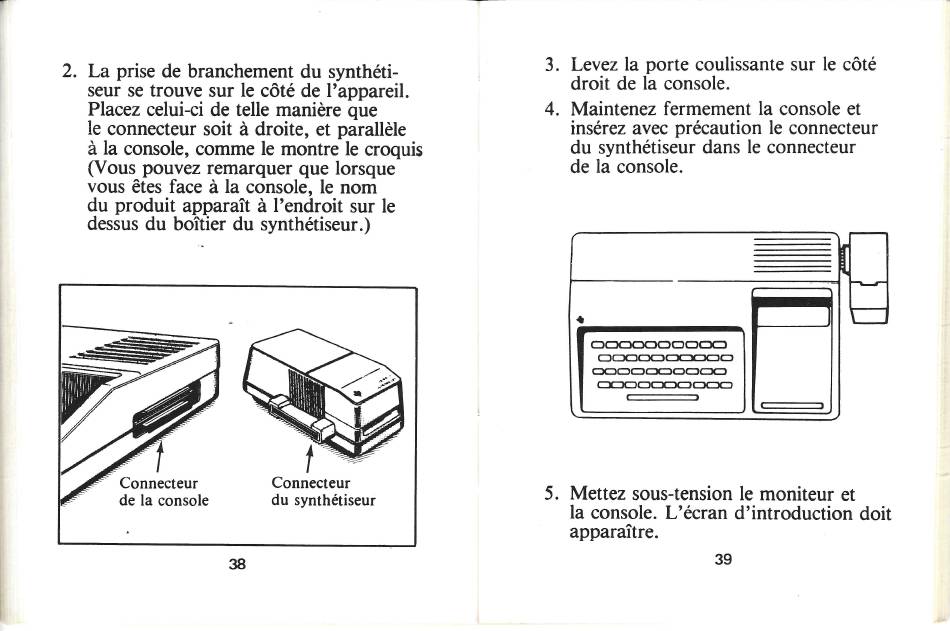

2. La prise de branchement du syntheti-
seur se trouve sur le cede de l'appareil.
Placez celui-ci de telle maniere que
le connecteur soit a droite, et parallele
A
la console, comme le montre le croquis
(Vous pouvez remarquer que lorsque
vous etes face a la console, le nom
du produit apparait a l'endroit sur le
dessus du bottler du synthetiseur.)
3. Levez la porte coulissante sur le cote
droit de la console.
4. Maintenez fermement la console et
inserez avec precaution le connecteur
du synthetiseur dans le connecteur
de la console.
5. Mettez sous-tension le moniteur et
la console. L'ecran d'introduction doit
apparaitre.
