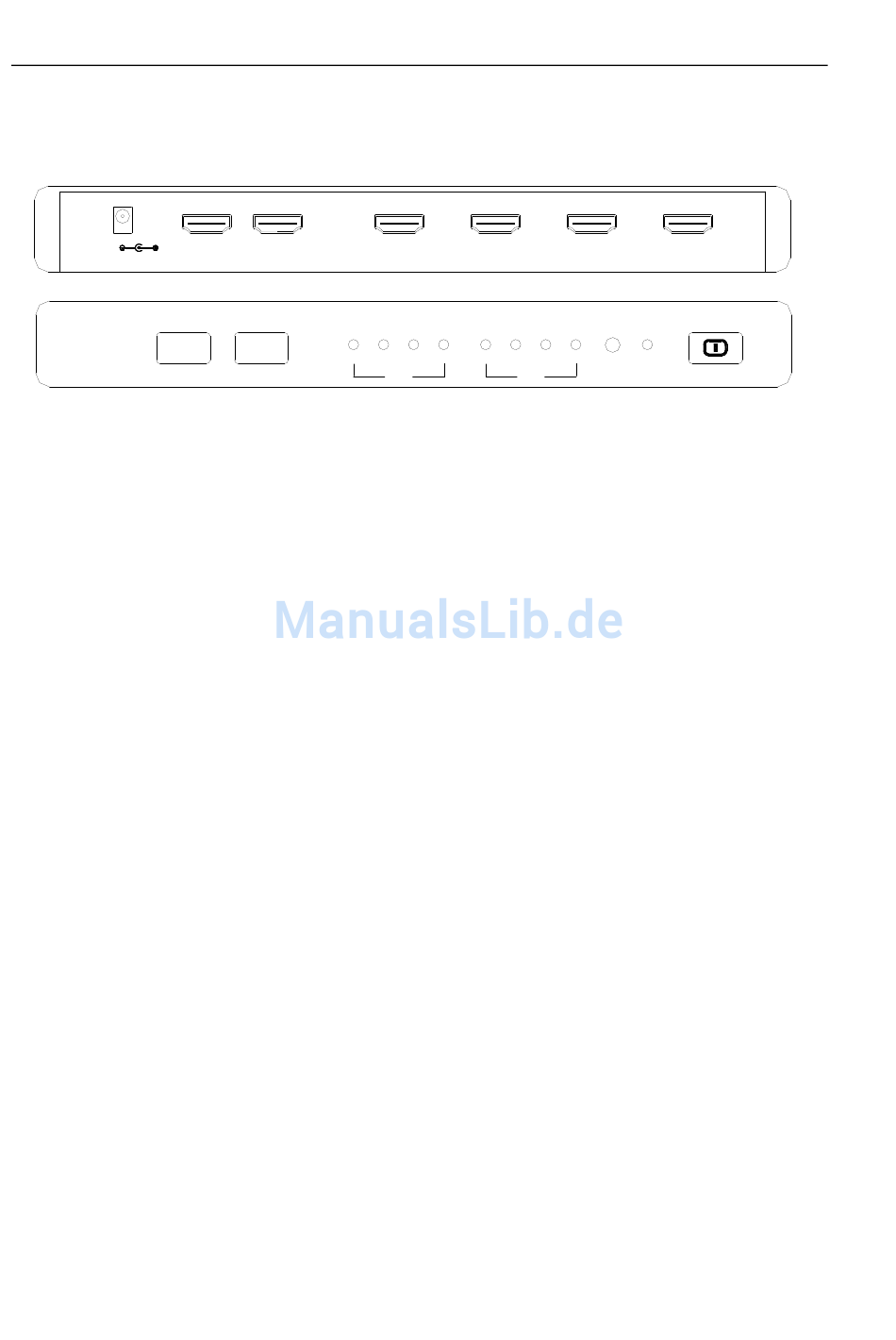

4.0 BESCHREIBUNG FRONT- UND RÜCKSEITE
Rückseite:
D C / 5 V
Frontseite:
SEL A

5.0 ANSCHLUSS UND FUNKTIONSWEISE

1) Schließen Sie die HDMI-Eingangsquelle an diesem Produkt an (Eingangskabel sind
optional)
*Bitte beachten Sie den Abschnitt Anschluss-Diagramm.
2) Verbinden Sie die Gleichstromseite (DC) der 5 V-Stromversorgung mit dem Gerät
und schließen Sie dann die Wechselstromseite (AC) der Stromversorgung an die
Netzsteckdose an.
Bei diesem Produkt stehen verschiedene Funktionsweisen zur Auswahl
1) Drücken Sie auf die Taste POWER-on zum Einschalten.
Wenn die Power-Taste gedrückt ist, schaltet das Gerät automatisch der Reihe nach
die zwei Ausgänge auf die zwei Eingänge. (Quelle ist funktionsbereit).
2) Mechanische Umschaltung.
Die Taste Switch A kann nacheinander vier Quellen für die Anzeige auf dem Gerät
Ausgang A auswählen;
Die Taste Switch B kann nacheinander vier Quellen für die Anzeige auf dem Gerät
Ausgang B auswählen;
3) Fernbedienung
Die Taste Power auf der Fernbedienung kann dieses Produkt steuern.
Die zwei OFF/AUS-Tasten können separat die Ausgänge A und B steuern, um die
Funktion der Ausgangsgeräte A/B zu erhalten.
Mit den Tasten 1, 2, 3, 4 können die Quellen frei gewählt werden.
Zwei Tasten: QUERY zeigt eine intelligente Anzeige, welches Quellgerät jeweils von
Ausgang A und B gewählt wurde. Beim Drücken der Taste QUERY blinkt die LED
des entsprechenden Geräts ein paar Sekunden lang.
LED-Anzeigefunktion:
Wenn eine Eingangsquelle funktioniert oder eines der Ausgangsgeräte funktioniert (das
an dieses Gerät angeschlossen ist), leuchtet die LED für dieses Gerät rot. Wenn der
Anwender eine Eingangsquelle als Ausgang für die Displays auswählt, leuchtet die LED
für diese Eingangsschnittstelle blau.
Achtung: Kabel vorsichtig einstecken/herausziehen.
