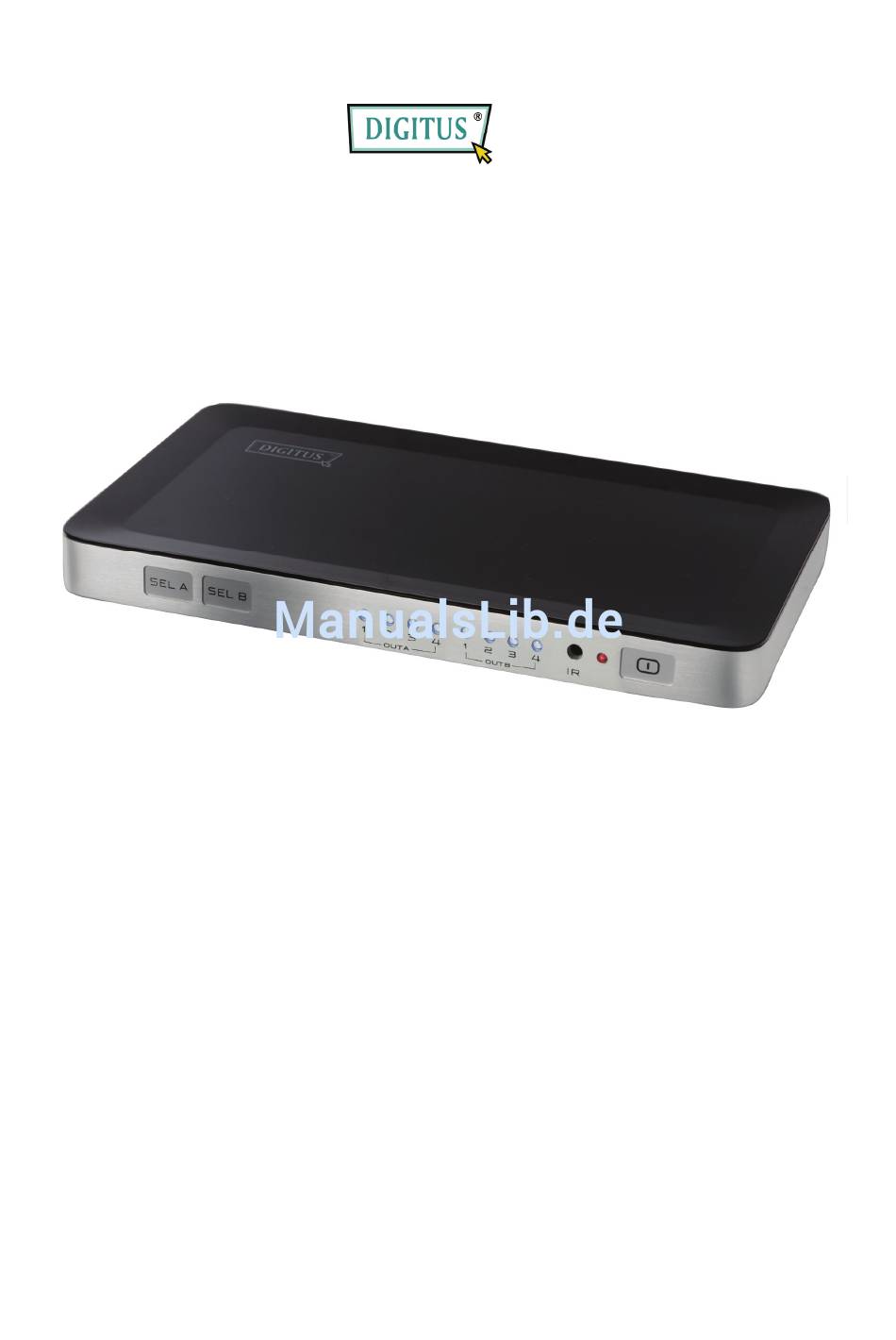

- Seite 1 4 x 2-Port HDMI MATRIX SWITCH BEDIENUNGSANLEITUNG (DS-48300)
-
Seite 2: Inhaltsverzeichnis
HDMI-Matrix-Switch 4×2 Inhaltsverzeichnis 1.0 Einleitung………………………………………….……..……………2 2.0 Technische Daten………………………….………………………..3 3.0 Packungsinhalt………………………………………………………3 4.0 Beschreibung Front- und Rückseite……………………….…….4 5.0 Anschluss und Funktionsweise…..………………………....4 １... -
Seite 3: Einleitung
HDMI-Matrix-Switch 4×2 ® DIGITUS HDMI-SWITCH-SPLITTER Sehr geehrter Kunde, sehr geehrte Kundin, vielen Dank für den Kauf dieses Produktes. Für eine optimale Leistung und Sicherheit lesen Sie bitte diese Anweisungen sorgfältig durch, bevor Sie dieses Produkt anschließen, betreiben oder anpassen. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf. -
Seite 4: Technische Daten
HDMI-Matrix-Switch 4×2 2.0 TECHNISCHE DATEN Signal-Eingang/Ausgang Eingang Videosignal 5 Volt p-p (TTL) Maximaler Bereich des 1920x1080P Einzelanschlusses (Single Link) Videoausgang HDMI HighSpeed (1.3b)+HDCP 1.0/1.1 HDMI-Ein/Ausgangstecker Typ A 19-Pin Betriebsfrequenz Vertikaler Frequenzbereich 50/60 Hz Video-Verstärkerbandbreite 2,25Gbps/225 MHz Auflösung (HDTV) Interlaced (50 und 60 Hz) 480i, 576i, 1080i Progressive (50 und 60 Hz) 480p, 576p, 720p, 1080p... -
Seite 5: Beschreibung Front- Und Rückseite
HDMI-Matrix-Switch 4×2 4.0 BESCHREIBUNG FRONT- UND RÜCKSEITE Rückseite: I n p u t 1 I n p u t 2 I n p u t 3 I n p u t 4 O u t p u t A O u t p u t B D C / 5 V Frontseite: SEL A... -
Seite 6: Anschlussdiagramm
HDMI-Matrix-Switch 4×2 5.1 ANSCHLUSSDIAGRAMM Ausgang Eingang Für Batterien: Bitte geben Sie nur entladene Batterien ab. ５...
