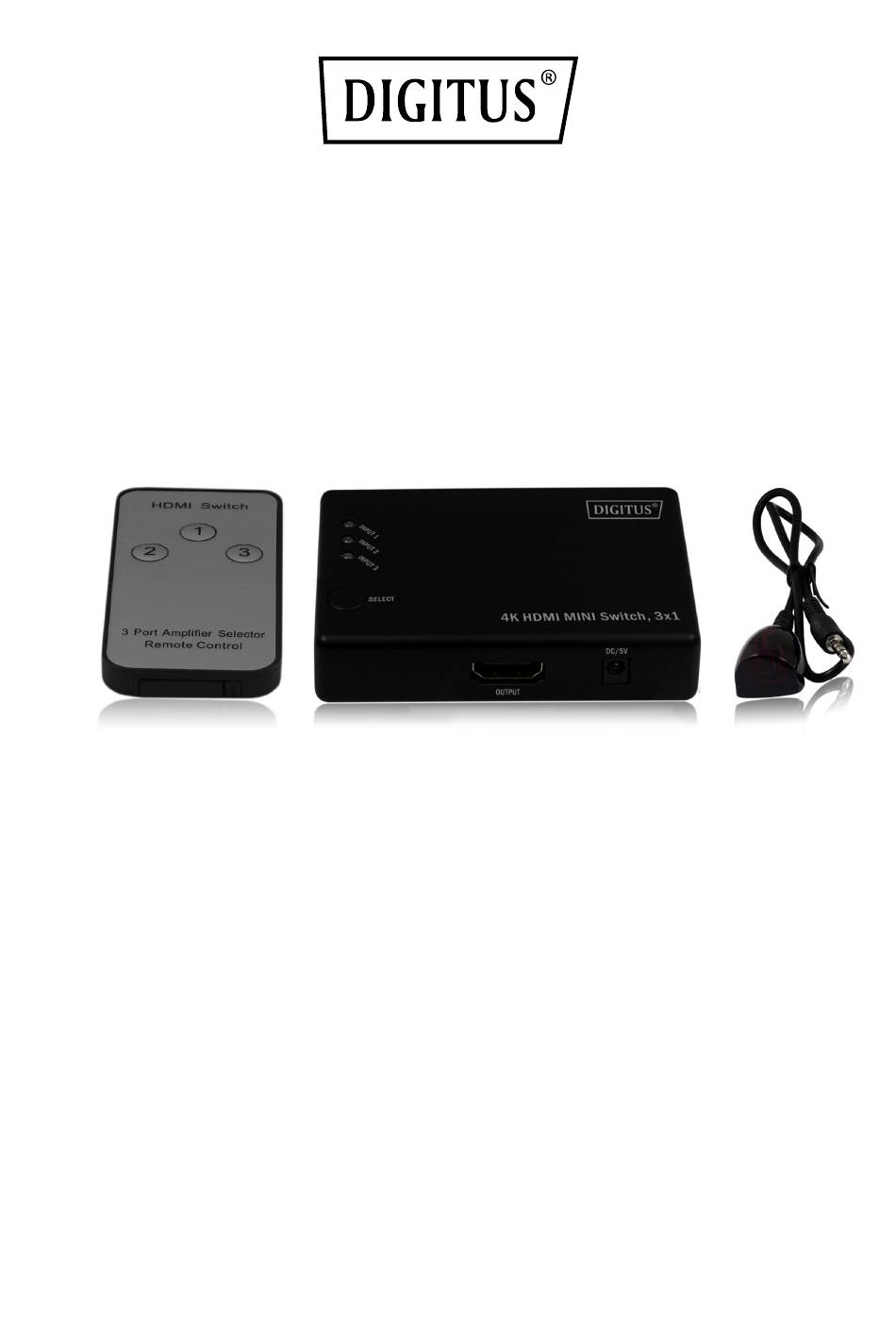

4K-HDMI-Switch 3 x 1
Bedienungsanleitung
DS-45305
1.0 Einleitung
Der 3 x 1 HDMI-Switch sendet High Definition-Video (in mehreren Auflösungen
bis zu 4k x 2k) und digitales Audio von einer beliebigen 3 x 1 Quelle zum
Anzeigegerät. Die drei Eingänge lassen den gleichzeitigen Anschluss von bis
zu drei High Definition-Videoquellen zu, wie z. B. Satellitenanlagen und
HD-DVD-Player. Der Ausgang sendet die High Definition-Audio-/Videosignale
an ein HD-Display. Dieser HDMI-Switch besitzt nicht nur eine
Umschaltfunktion mit Tastendruck, sondern auch eine IR-Fernbedienung und
eine intelligente Umschaltfunktion.

Werbung

loading

Verwandte Anleitungen für Digitus DS-45305

Inhaltszusammenfassung für Digitus DS-45305

  • Seite 1 4K-HDMI-Switch 3 x 1 Bedienungsanleitung DS-45305 1.0 Einleitung Der 3 x 1 HDMI-Switch sendet High Definition-Video (in mehreren Auflösungen bis zu 4k x 2k) und digitales Audio von einer beliebigen 3 x 1 Quelle zum Anzeigegerät. Die drei Eingänge lassen den gleichzeitigen Anschluss von bis zu drei High Definition-Videoquellen zu, wie z.
  • Seite 2 1.1 Intelligente Umschaltfunktion  Wenn der Switch mit Strom versorgt wird, wählt er automatisch das eingeschaltete Quellgerät gemäß der Reihenfolge (Eingang1>Eingang2> Eingang3)  Sobald das Quellgerät eingeschaltet oder eingesteckt wurde (sollte eingeschaltet bleiben), wählt der Switch automatisch diese Quelle  Wenn das Quellgerät ausgeschaltet oder ausgesteckt wurde, wählt der Switch automatisch die nächste eingeschaltete Quelle gemäß...
  • Seite 3 3.0 Technische Daten DDC-Eingangssignal 5 Volt p-p (TTL) Maximale Bereich für 4K x 2K Einzelverbindung Vertikaler Frequenzbereich 50/60 Hz Bandbreite Videoverstärker 3,0 Gbit/s/300 MHz Interlaced (50 und 60 Hz) 480i, 576i, 1080i Progressive (50 und 60 Hz) 480p, 576p, 720p, 1080p, 4K x 2K bei 30 Hz Abmessungen (L x B x H) 80 x 58 x 18 mm Gewicht (netto)

  • Seite 4: Bedienfeldbeschreibung

    5.0 Bedienfeldbeschreibung 6.0 Anschluss und Inbetriebnahme  Schließen Sie die HDMI-Eingangsquelle am 3x1 HDMI-Switch an  Schließen Sie das HDMI-Ausgabedisplay am 3x1 HDIM-Switch an Achtung: Kabel vorsichtig einstecken oder herausziehen.

  • Seite 5: Anschlussdiagramm

    6.1. Anschlussdiagramm HDVD HDMI-Kabel HDMI-Kabel HD-Fernseher PS 3 Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der Richtlinie 2014/30/EU (EMV), Richtlinie 2014/35/EU (LVD) und RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anfordern.
