b-intense 1 Montageanleitung Seite 6

BI01___BO(AS)
BI01___BO(AS)

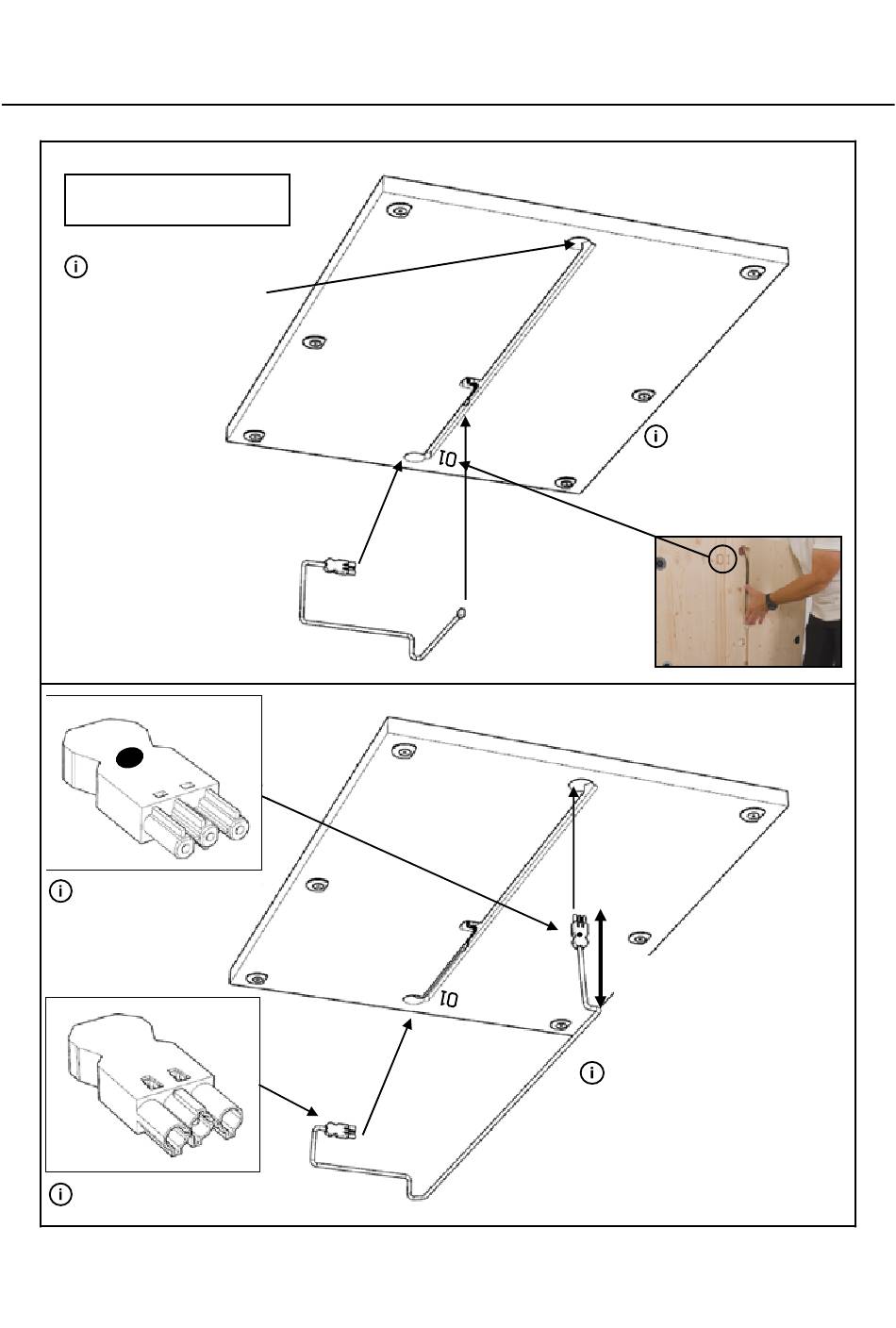

Achtung: hier wird der
Frontstrahler montiert.
Attention: here the front
heater is mounted.
Kabel Fußbodenheizung anschließen.
Insert cable for floor heating.
Stecker zum Fronstrahler.
Achtung roter Punkt!
Plug to the front heater.
Attention red dot!
Stecker zur Steuerung.
Plug to control unit.
b-intense 1
b-intense 1
b-intense 1
6
6
6
Achtung: 01-Fräsung,
hier wird die Rückseite
montiert.
Attention: 01-Milling,
here the back is mounted.
200mm
200mm
Frontstrahlerkabel einsetzen
beidseitig. Hinweis: Kabel ist beim
Front strahler beigepackt.
Fit front heater cables on both
sides. Note: Cable is included with
the front heater.
