zerlegUng Des systeMs 4000
Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen.
Wenn die rote leD in der front leuchtet / Display zeigt ao.er
PR 4114 ist als SIL-2-Gerät mit einem hohen Sicherheitsniveau entwickelt wor-
den. Deshalb erfolgt eine kontinuierliche Messung des Ausgangs-Stromes
bei dem 4...20 mA -Ausgangssignal. Wenn der Strom 0 mA ist, schaltet das
Gerät in den Fehler-Modus und die LED-Anzeige leuchtet rot. Diese Funktion
ist keine Standard-Option, sondern muss aktiv im Menü ausgewählt werden.
Der Fehler-Modus kann nur zurückgesetzt werden durch Aus- und wieder
Einschalten der Spannungsversorgung des Gerätes
6

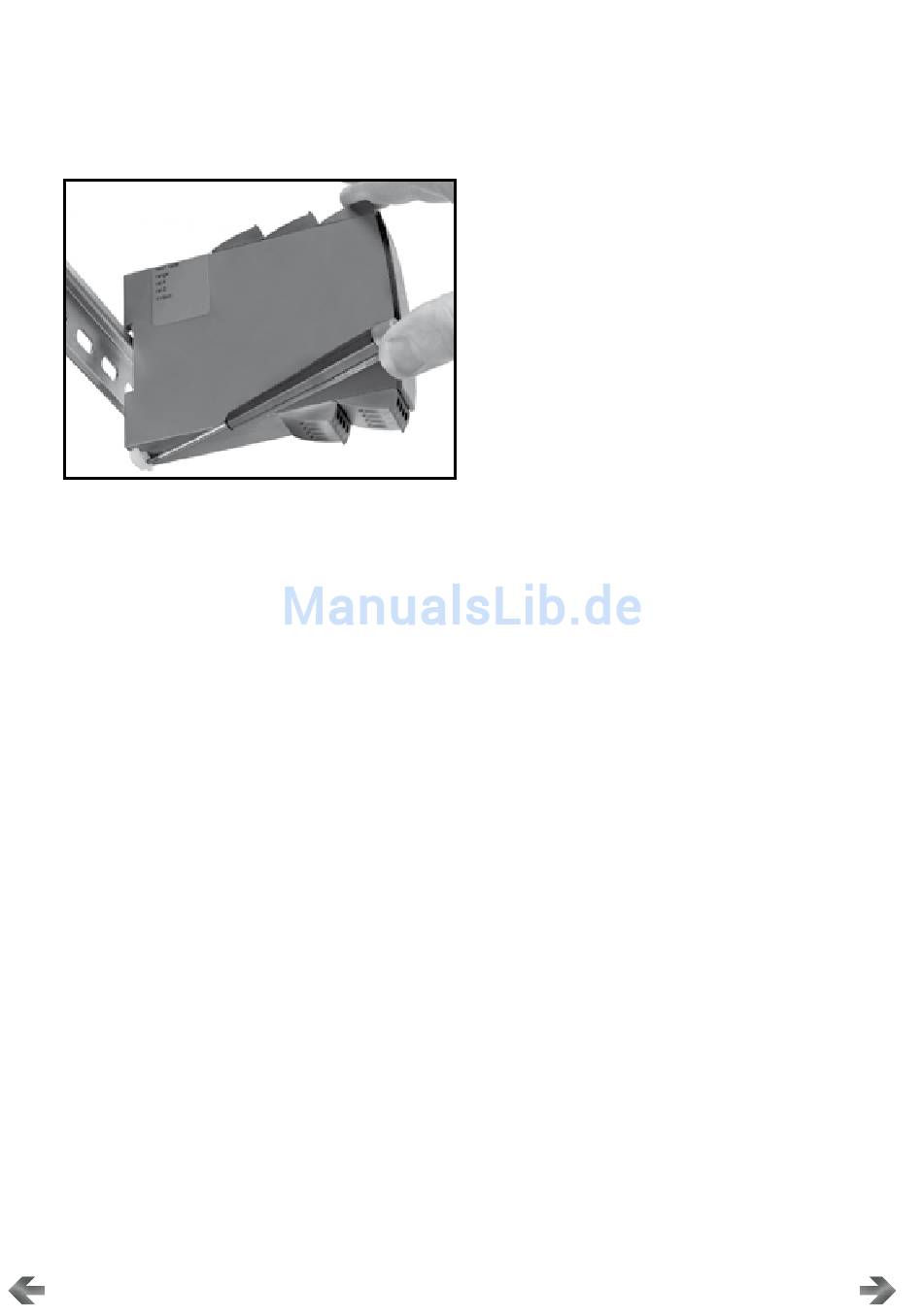

abbildung 1:
Das Gerät wird von der DIN-Schiene
gelöst, indem man den unteren
Verschluss löst.
4114V103
