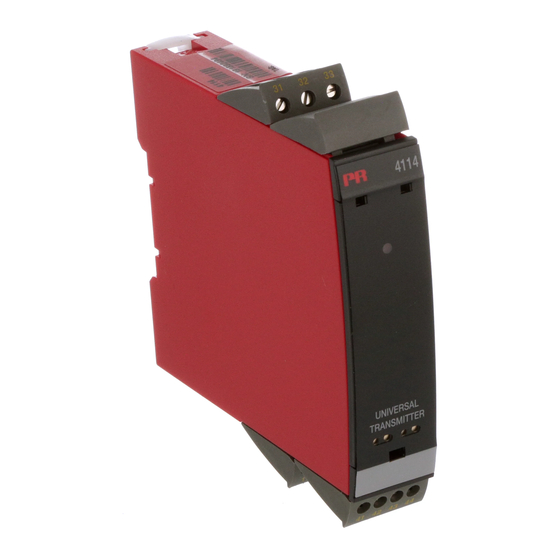

- Seite 1 4 1 1 4 U n i v e r s a l - M e s s u m f o r m e r N r . 4 1 1 4 V 1 0 3 - D E A b S e r i e n n r .
- Seite 2 PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturud- sving, og alle produkter opfylder de strengeste internationale stan- darder.
-
Seite 3: Inhaltsverzeichnis
Wenn die rote LED in der Front leuchtet / Display zeigt AO.ER ............Erweiterte Merkmale ............Verwendung ................ Technische Merkmale ............PR 4501 Display / Programmierfront ......... Anwendungen ..............Bestellangaben ..............10 Elektrische Daten ............... 10 Visualisierung im 4501: Sensorfehlererkennung und Eingangssignal außerhalb des Bereichs ...... -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. Fehlersuche im Gerät. reparaturen des gerätes und austausch von sicherungen dürfen nur von Pr electronics a/s vorgenommen werden. WarnUng Das System 4000 muss auf eine DIN-Schiene nach DIN 46277 instal- montiert werden. -
Seite 5: Zeichenerklärungen
Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und diese befolgen. Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit Pr electronics gmbh, www.prelectronics.de Kontakt aufnehmen. 4114V103 INHALT... -
Seite 6: Bedienung Im Normalbetrieb
Wasser leicht angefeuchtet ist. haftUng: In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegange- nen Verkaufs vereinbarungen existieren können. -
Seite 7: Konformitätserklärung
Als Hersteller bescheinigt Pr electronics a/s lerbakken 10 Dk-8410 rønde hiermit für das folgende Produkt: typ: 4114 name: Universal-Messumformer die Konformität mit folgenden Richtlinien und Normen: Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen en 61326-1 Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische Daten des Gerätes. -
Seite 8: Zerlegung Des Systems 4000
Verschluss löst. Wenn die rote leD in der front leuchtet / Display zeigt ao.er PR 4114 ist als SIL-2-Gerät mit einem hohen Sicherheitsniveau entwickelt wor- den. Deshalb erfolgt eine kontinuierliche Messung des Ausgangs-Stromes bei dem 4...20 mA -Ausgangssignal. Wenn der Strom 0 mA ist, schaltet das Gerät in den Fehler-Modus und die LED-Anzeige leuchtet rot. -
Seite 9: Erweiterte Merkmale
• Das 4114 ist gemäß den strengsten Sicherheitsrichtlinien entwickelt und somit in Installationen mit SIL 2 Applikationen einsetzbar. technische Merkmale • Wenn das 4114 in Kombination mit der Programmierfront eingesetzt wird, können alle operativen Parameter der entsprechenden Applikation angepasst werden. Das 4114 ist mit elektronischen Hardware-Schaltern ausgestattet und es ist nicht notwendig das Gerät zur Einstellung von DIP-Schaltern zu öffnen. -
Seite 10: Pr 4501 Display / Programmierfront
• Kommunikationsschnittstelle zur Änderung der operativen Parameter im 4114. • Kann von einem 4114 auf das nächste gesteckt werden um die Daten des ersten Messumformers auf den nächsten zu übertragen. • Stationäres Display zur Visualisierung der Prozessdaten und des Status. -
Seite 11: Anwendungen
anWenDUngen Eingangssignale: Span- Potenti- Strom nung ometer WTH und lin. R Verbindung, Leiter *Bitte die CJC-Anschlussklemme Typ 5910 Ausgangssignale: separat bestellen! Analog, 0/4...20 mA und Spannung 10 V 10 V Versorgung: 21,6...253 VAC oder 19,2...300 VDC 4114V103 INHALT... -
Seite 12: Bestellangaben
Bestellangaben 4114 = Universal-Messumformer 4501 = Display / Programmierfront 5910 = cJc-anschlussklemme elektrische Daten Umgebungstemperatur ....... -20°C bis +60°C allgemeine Daten: Universelle Versorgungsspannung ....21,6...253 VAC, 50...60 Hz oder 19,2...300 VDC Stromverbrauch max........≤ 2,0 W Sicherung ............ 400 mA SB / 250 VAC Isolationsspannung, Test / Betrieb .... - Seite 13 Grundwerte Eingangs- Grund- Temperatur- genauigkeit koeffizient ≤ ±4 µA ≤ ±0,4 µA / °C ≤ ±20 µV ≤ ±2 µV / °C Volt ≤ ±0,2°C ≤ ±0,01°C / °C Pt100 ≤ ±0,1 Ω ≤ ±0,01 Ω / °C Lin. R ≤...
- Seite 14 Kabelwiderstand pro Leiter (max.), WTH ..50 Ω Fühlerstrom, WTH ........Nom. 0,2 mA Wirkung des Leitungswiderstandes (3- / 4-Leiter), WTH ........< 0,002 Ω / Ω Fühlerfehlererkennung, WTH ....... Ja Kurzschlusserkennung, WTH ...... < 15 Ω te-eingang: Min. Max. Wert Wert Norm...
-
Seite 15: Visualisierung Im 4501: Sensorfehlererkennung Und Eingangssignal Außerhalb Des Bereichs
FM ............... 3600, 3611, 3810 und ISA 82.02.01 UL, Standard for Safety ......UL 508 d. Messspanne = der momentan gewählten Messspanne visualisierung im 4501: sensorfehlererkennung und eingangssignal außerhalb des Bereichs Sensorfehlerprüfung: Gerät: Konfiguration Fühlerfehlererkennung OUT.ERR=NONE. 4114 Sonst: 4114V103 INHALT... -
Seite 16: Grenzen Fühlerfehlererkennung
Verbindungsfehler Überprüfe ob Eingangssignal an Eingangskonfiguration passt IN.ER 1) Fehlerniv. im Eingang Überprüfe ob Konfiguration im 4501 Speicher an 4114 passt TY.ER Konfiguration ist nicht 4114 ! Fehleranzeige im Display blinkt einmal pro Sekunde. Der Hilfetext erklärt den Fehler. 1) Um das Gerät zurückzusetzen, muss die Versorgungsspannung kurz unterbrochen werden. -
Seite 17: Anschlüsse
anschlüsse Versorgung: eingänge TE, interner Widerstand, WTH, 2-Leiter WTH, 3- / 4-Leiter 2-Leiter CJC-Sensor 41 42 41 42 41 42 Widerstand, Potentiometer 2-Draht-Umformer Strom 3- / 4-Leiter 41 42 41 42 41 42 41 42 *TE, CJC- Spannung Anschlussklemme * Bitte die CJC-Anschlussklemme 41 42 41 42 5910 separat bestellen. -
Seite 18: Blockdiagramm
BlockDiagraMM 2-Draht-Umformer Strom Spannung Potentiometer Safety 4114V103 INHALT... -
Seite 19: Konfiguration / Bedienung Der Funktionstasten
Dokumentation für das Flussdiagramm. grundsätzliches: Bei der Konfiguration des 4114 werden Sie durch alle Parameter geleitet und Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt wird. -
Seite 20: Hauptfunktionen
signal und senfohlerfehleranzeige ohne Programmierfront Der Status des Gerätes kann auch durch die rote/grüne LED an der Gerätefront abgelesen werden. Grün blinkende LED 13 Hz zeigt normalen Betrieb an. Grün blinkende LED 1 Hz zeigt Sensorfehler an. Dauernd grün leuchtende LED zeigt internen Fehler an. Dauernd rot leuchtende LED signalisiert einen schwerwiegenden Fehler. -
Seite 21: Auswahl Der Einheiten
Sicherheitsüberwachung aktiviert ist, wird ein Sensorfehler als Fehler des analogen Ausgangssignals angezeigt. Im CJC-Menü haben Sie die Wahl zwischen externer und interner Kaltstellenkompensation (CJC). Die externe CJC-Anschlussklemme PR 5910 muss separat bestellt werden. Memory Im Memory-Menü können Sie die Konfiguration des Gerätes im 4501 speichern. -
Seite 22: Flussdiagramm
flUssDiagraMM Power up Wenn für eine Dauer von 1 Minute keine Taste betätigt wird, kehrt das Display auf den Menüpunkt 1.0 zurück und eventuelle Änderungen in der Konfiguration werden nicht gespeichert. 1 Wert erhöhen / nächsten Parameter wählen 2 Wert herabsetzen / vorheringen Parameter Wählen 3 Parameter speicher und nächsten Parameter wählen Halten 3 Zurück zum vorheringen Parameter / zurück zum Menüpunkt 1.0 ohne Speicherung von Änderungen... - Seite 23 S20-4 20-4 20-0 S4-20 23mA 4-20 999.9 VOLT 0/3.5mA 4172 4172 0-20 -199.9 CURR NONE -328 -328 100.0 CURR 4-20 23mA 150.0 DISP.HI ANA.OUT O.RANGE OUT.ERR OUT.LO OUT.HI Txt 14 Txt 36 Txt 37 Txt 38 Txt 41 Txt 42 10-2 10-0 1-0.2...
-
Seite 24: Flussdiagramm Erweiterte Einstellungen (Adv.set)
flUssDiagraMM erWeiterte einstellUngen (aDv.set) 2.0 Im Untermenü Simulation (SIM) muss 3 DISP betätigt werden um auf den Menüpunkt 1.0 zurückzukehren. PASS SAVE LANG LOAD SAVE SETUP MEMORY Txt 43 Txt 44 A.OUT DISP A.OUT SETUP CONTRA LIGHT VALVE 5 LINE 3 Txt 43 Txt 45 Txt 46... -
Seite 25: Scrollender Hilfetext Im Display Zeile 3
[16] Wähle Pt10 als Sensor Typ Memory Operationen Ausführen Wähle Pt20 als Sensor Typ [44] Lade gespeicherte Konfiguration in das 4114 Wähle Pt50 als Sensor Typ Speicher 4114 Konfiguration im 4501 Wähle Pt100 als Sensor Typ [45] Einstellung LCD Kontrast Wähle Pt200 als Sensor Typ... - Seite 26 Displays Programmable displays with a wide selection of inputs and outputs for display of temperature, volume and weight, etc. Feature linearisation, scaling, and difference measurement functions for programming via PReset software. ex interfaces Interfaces for analogue and digital signals as well as HART signals between sensors / I/P ®...
