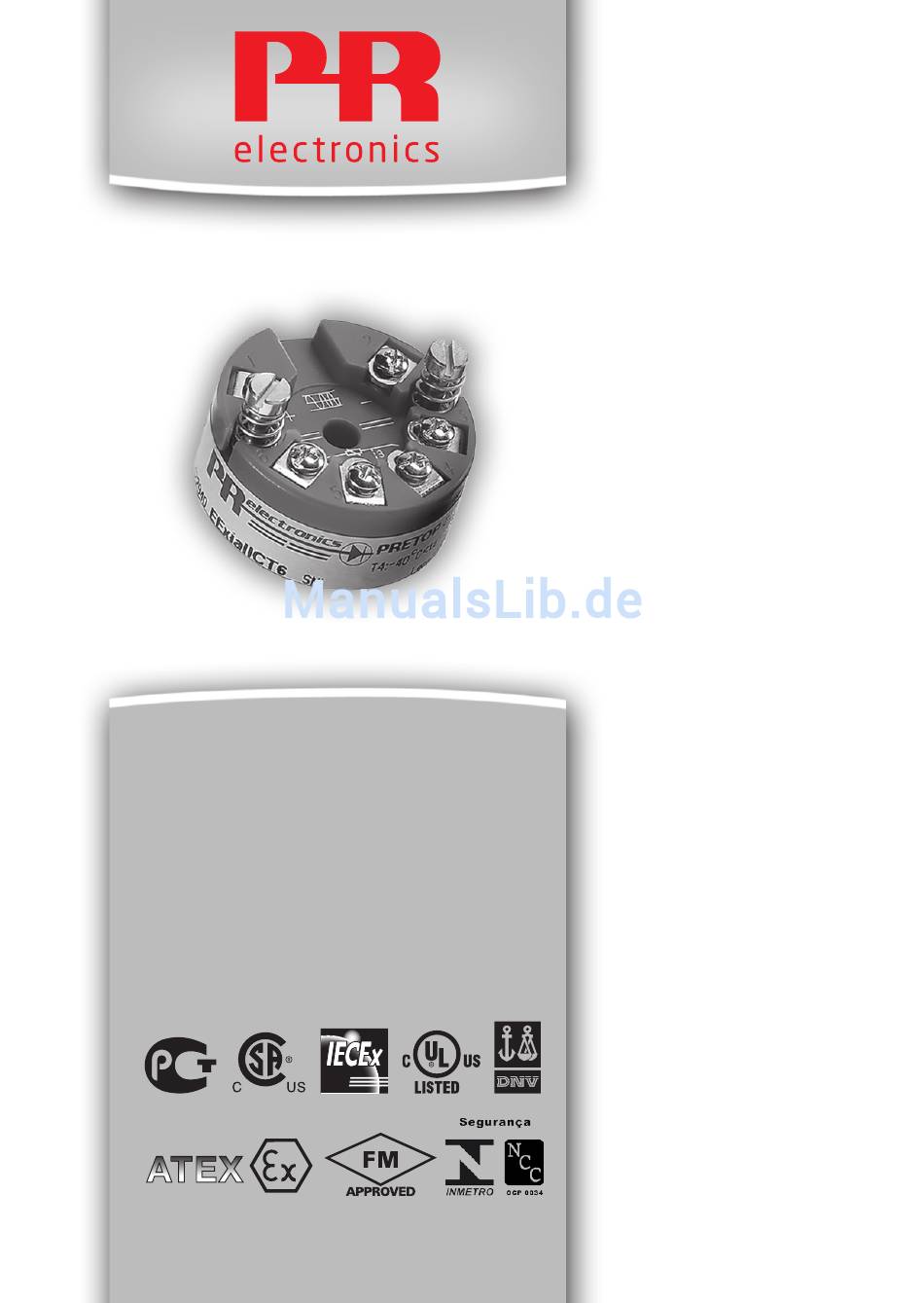

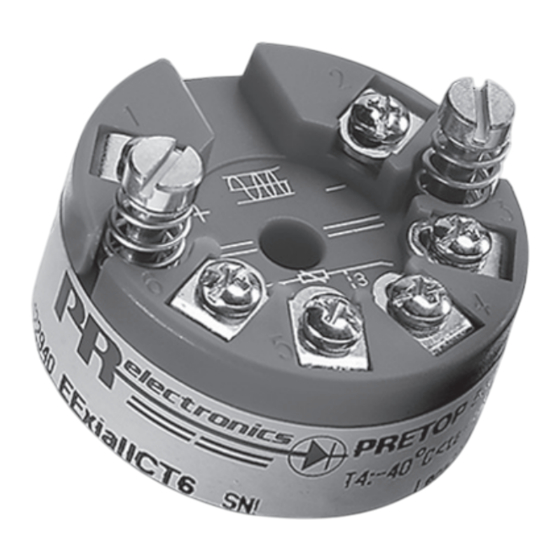

- Seite 1 5 3 3 5 2 - D r a h t M e s s u m f o r m e r m i t H A R T ® P r o t o k o l l N r .
- Seite 2 PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturudsving, og alle produkter opfylder de strengeste internationale standarder.
-
Seite 3: Inhaltsverzeichnis
PRetop 5335 Inhaltsverzeichnis Verwendung....................Technische Merkmale ................Montage / Installation ................Anwendungen ..................Zübehör ...................... Bestellangaben: 5335 ................Elektrische Daten ................... Anschlüsse ....................Blockdiagramm ..................Programmierung ..................10 Parallelanschluss von Signalgebern (Multidrop) ......12 Abmessungen ..................12 Montage von Fühlerleitungen ............12 Appendix .................... -
Seite 4: Draht Messumformer Mit Hart ® Protokoll
Installationen mit SIL 2 Applikationen einsetzbar. • Die gespeicherten Daten werden laufend kontrolliert. • Fühlerfehlererkennung in Übereinstimmung mit der Richtlinien der NAMUR NE 89. Montage / Installation • Für DIN Form B Sensorkopf Montage. Im sicheren Bereich kann der 5335 auf einer DIN- Schiene mittels der PR-Armatur Typ 8421 montiert werden. • NB: Als Ex-Sicherheitsbarriere für 5335D empfehlen wir 5106B. 5335V 1 15 - D E... -
Seite 5: Anwendungen
ANwENDUNgEN 2-Draht-Installation WTH in 4...20 mA im Kontrollraum 2-Draht-Installation TE en 4...20 mA im Kontrollraum Widerstand 2-Draht-Installation im Kontrollraum in 4...20 mA 2-Draht-Installation mV in 4...20 mA im Kontrollraum Di erenz oder Mittel 2-Draht-Installation im Kontrollraum WTH, TE oder mV 5 33 5 V 1 15 - DE... -
Seite 6: Zübehör
Bestellangaben: 5335 Version 5335 Standard CSA, FM, ATEX, IECEx & INMETRO Zübehör 5909 = Loop Link USB Schnittstelle und PReset Software 8421 = Montagebügel für Kopfmessumformer Elektrische Daten Spezifikationsbereich: -40°C bis +85°C gemeinsame Daten: Versorgungsspannung, DC Standard ............. 8,0...35 V CSA, FM, ATEX, IECEx &... - Seite 7 grundwerte Grund- Temperatur- Eingangsart Genauigkeit koeffizient ≤ ±0,1°C ≤ ±0,005°C/°C Pt100 & Pt1000 Ni100 ≤ ±0,2°C ≤ ±0,005°C/°C ≤ ±0,1 Ω ≤ ±5 mΩ / °C Lin. R Volt ≤ ±10 µV ≤ ±0,5 µV / °C TE-Typ: ≤ ±0,5°C ≤...
- Seite 8 Elektrische Daten, Eingang: Max. Nullpunktverschiebung (Offset) ..... 50% des gew. num. Max.-Wertes wTH- und Linearer widerstandseingang: WTH- Min. Max. Min. Wert Wert Spanne Norm Pt100 -200°C +850°C 10°C IEC 60751 Ni100 -60°C +250°C 10°C DIN 43760 Lin. R 0 Ω 7000 Ω...
- Seite 9 Spannungseingang: Messbereich .............. -800...+800 mV Min. Messbereich (Spanne) ........2,5 mV Eingangswiderstand ..........10 MΩ Stromausgang: Signalbereich ............. 4...20 mA Min. Signalbereich............ 16 mA Aktualisierungszeit ..........440 ms (660 ms für Diff.) Festes Ausgangssignal ......... Zwischen 4 und 20 mA Ausgangssignal bei EEpromfehler ....
-
Seite 10: Anschlüsse
ANScHLüSSE Eingang: WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter TE, interne CJC TE, externe CJC Widerst., 2-Leiter Widerst., 3-Leiter TE, Di erenz TE, Di erenz oder Mittel, oder Mittel, WTH, Di erenz Widerst., 4-Leiter oder Mittel mit interner CJC mit externer CJC Ausgang: mV, Di erenz 2-Draht-Installation... -
Seite 11: Blockdiagramm
BLOcKDIAgRAMM 5 33 5 V 1 15 - DE... -
Seite 12: Programmierung
PROgRAMMIERUNg PRetop 5335 kann in 3 verschiedener weise programmiert werden: 1. Mittels PR electronics A/S’ Kommunikationsschnittstelle Loop Link und PReset PC Programmierungssoftware. 2. Mittels HART ® Modem und PReset PC Programmierungssoftware. 3. Mittels HART ® Datenaustauschgerät mit PR electronics A/S’ DDL-Antrieb. -
Seite 13: Hart ® Datenaustauschgerät
Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung. Um Zu tritt zur Produktspezifischen Kommandos zu bekommen, muss das HART ® Daten-aus tauschgerät mit dem DDL-Antrieb von PR electronics A/S ausgestat- tet sein. Der Antrieb ist von HART ® Commu nica tion Foundation oder PR electro- nics A/S erhältlich. -
Seite 14: Parallelanschluss Von Signalgebern (Multidrop)
(MULTIDROP) ® Ein HART Datenaustauschgerät oder ein PC-Modem kann über die Punkte AB oder BC angeschlossen werden. PRetop PRetop PRetop 5335 5335 5335 Spannungs- versorgung Max. 15 Signalgeber > 250 Ω, < 1100 Ω Belastung Im Ausgang können bis zu 15 Signalgeber für eine digitale Kommunikation über Zweileiter parallel geschaltet werden. -
Seite 15: Appendix
APPENDIx ATEx Installation Drawing - 5335A ATEx Installation Drawing - 5335D IEcEx installation drawing - 5335A IEcEx installation drawing - 5335D FM Installation Drawing - 5335D cSA Installation Drawing - 5335D INMETRO Instruções de Segurança - 5335D 5 33 5 V 1 15 - DE... -
Seite 16: Installationszeichnung
Co: 28 μF Installationsanmerkungen: Für Anwendung in die Präsenz von entflammbaren Staub, muss der Messumformer in einem Gehäuse, welcher einen Schutzgrad von mindestens IP 6X gemäß EN 60529 besitzt, eingebaut werden, z.B. in einem Form DIN Gehäuse gemäβ DIN 43729. -
Seite 17: Iecex Installation Drawing
5335QI02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM IECEx Installation drawing For safe installation of 5335A, 5336A or 5337A the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area. -
Seite 18: Atex Installationszeichnung
5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 5335D, 5336D oder 5337D ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden. - Seite 19 5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Installationsvorschriften Für Anwendung in einer potentiellen explosiven Atmosphäre - basierend auf entflammbaren Gas - ist Folgendes zu beachten: Die galvanische Trennung zwischen dem Sensorkreis und dem Versorgungs-Ausgangskreis ist nicht unfehlbar. Allerdings ist die galvanische Trennung zwischen den Kreisen so ausgelegt, dass diese eine Testspannung von 500 VAC für eine Minute aushält.
- Seite 20 5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM IECEx Installation drawing For safe installation of 5335D, 5336D or 5337D the following must be observed. The module shall only be Installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
- Seite 21 5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Installation notes. For installation in a potentially explosive gas atmosphere, the following instructions apply: The sensor circuit is not infallibly galvanic isolated from the supply output circuit. However, the galvanic isolation between the circuits is capable of withstanding a test voltage of 500Vac during 1 minute.
- Seite 22 5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM FM Installation Drawing 5300Q502 Rev AH Model 5331C,5331D, 5333C, 5333D and 5343B Non Hazardous Location Hazardous (Classified) Location Class I,Division1, Groups, A,B,C,D Associated Apparatus Class I, Zone 0, IIC or Barrier with Ambient temperature limits entity Parameters: T4: ‐40 to + 85 deg. Celcius T6: ‐40 to + 60 deg. Celcius UM <...
- Seite 23 5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM The entity concept The Transmitter must be installed according to National Electrical Code (ANSI-NFPA 70) and shall be installed with the enclosure, mounting, and spacing segregation requirement of the ultimate application. Equipment that is FM-approved for intrinsic safety may be connected to barriers based on the ENTITY CONCEPT.
-
Seite 24: Csa Installation Drawing 533Xqc03
5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM CSA Installation drawing 533XQC03 Hazardous area Non Hazardous Area T4: -40 ≤ Ta ≤ 85ºC T6: -40 ≤ Ta ≤ 60ºC Module 5331D, 5333D Terminal: 3,4,5,6 Only passive, or non-energy storing devices such as RTD’s and Thermocouples may be connected Barrier... -
Seite 25: Instruções De Segurança
5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Instruções de Segurança 5335D, 5336D, 5337D: Instalação Ex: Para a instalação segura do transmissor 5335D-5337D em áreas classificadas, deve-se observar o seguinte: O módulo necessita ser instalado somente por pessoal qualificado e que tenham familiaridade com normas internacionais, diretivas e normalização aplicadas à... - Seite 26 5335QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Ex ia IIC T6…T4 Ga Ex ia I Ma Certificado:: NCC 12.0844 X Temp. amb. máxima T1...T4 ....85°C Temp. amb. máxima T5 e T6 ....45°C Aplicável em Zona ....... 0, 1, 2 Sinal de saída / alimentação , terminal 1 e 2: Ui ............
- Seite 27 Displays Programmable displays with a wide selection of inputs and outputs for display of temperature, volume and weight, etc. Feature linearization, scaling, and difference measurement functions for programming via PReset software. Ex interfaces Interfaces for analog and digital signals as well as HART signals between sensors / I/P converters / ®...
