Inbetriebnahme

Schritt 1: Heben Sie den verchromten Schraubring vorsichtig aus der
Vertiefung an der Rückseite des Gerätes.
Öffnen Sie nun die Verschraubung der Batteriefach-
Abdeckung indem Sie den Schraubring entgegen dem
Uhrzeigersinn drehen. Nachdem die Verschraubung
vollständig gelöst wurde, öffnen Sie die Abdeckung indem
Sie diese am Schraubring nach oben.

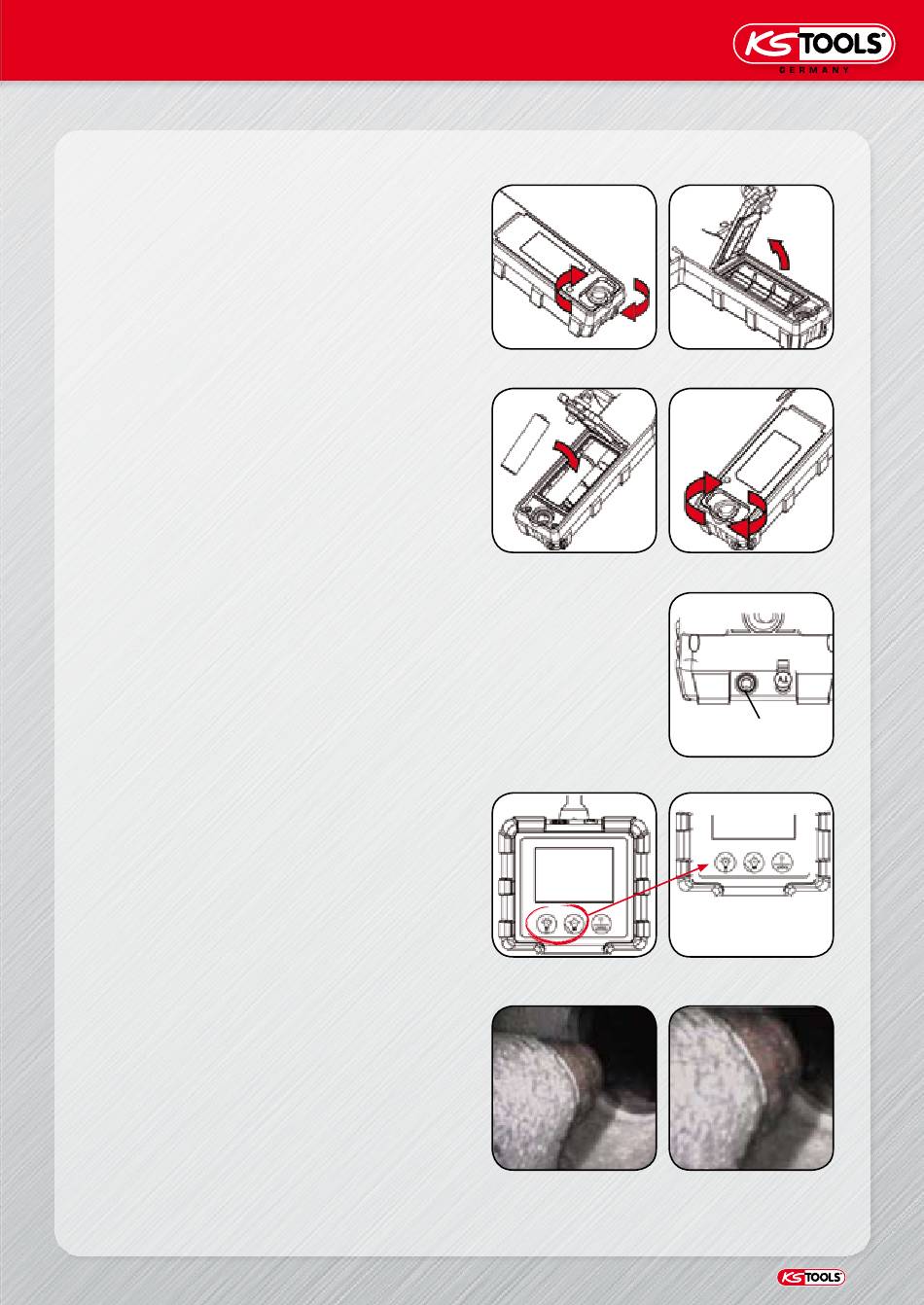

Figur 1 und 2
Schritt 2: Setzen Sie vorsichtig je 2 Batterien links und rechts so ein,
dass der Minuspol (flache Unterseite) immer zur Feder
im Batteriefach zeigt.
Achtung: Bestückung: 4 x AA (LR6 1,5V)
nicht im Lieferumfang enthalten!!
Nun die Batteriefach-Abdeckung wieder zurück klappen
und vorsichtig am Schraubring zudrehen.
Figur 3 und 4
Schritt 3: Entfernen Sie die Schutzabdeckung am Kamerakopf und die Schutzfolie vom Bildschirm.
Schritt 4: Betätigen Sie nun den Ein/Ausschalter um das Gerät zu starten.
Sobald das Gerät betriebsbereit ist leuchtet die grüne LED Anzeige im Taster Licht hell.
Um das Gerät wieder auszuschalten drücken Sie erneut den Ein/Ausschalter. Figur 5

Betriebsanleitung

Tasten Licht hell / dunkel (Dimmfunktion)
Mit Hilfe der Tasten Licht hell / dunkel lässt sich das Licht am
Kamerakopf je nach Bedarf einstellen. Mit jedem Tastendruck
kann somit das Licht um eine Stufe heller oder dunkler gestellt
werden. Insgesamt gibt es 15 Helligkeitsstufen welche beim
Dimmvorgang automatisch im Bildschirm angezeigt werden
Durch das gedrückt Halten einer der beiden Tasten kann die
Lichtverstellung auch beschleunigt werden. Soll ohne Licht
gearbeitet werden, so muss die Helligkeit einfach mit Hilfe
der Minustaste bis auf „0" zurückgestellt werden.
Figur 6 und 7
Taste Bild Vergrößern/Spiegeln
Mit dieser Multifunktionstaste lassen sich 2 Funktionen
bedienen.
Vergrößern
Durch Betätigen der Multifunktionstaste wird das Bild auf dem
Bildschirm um den Faktor 1,5 vergrößert. Gleichzeitig erscheint
am linken unteren Bildschirmrand „ZOOM".
Durch erneutes Betätigen der Taste wird das Bild wieder auf
Normalgröße zurück gestellt. Gleichzeitig erscheint am linken
unteren Bildschirmrand „NORMAL".
Figur 8 und 9
