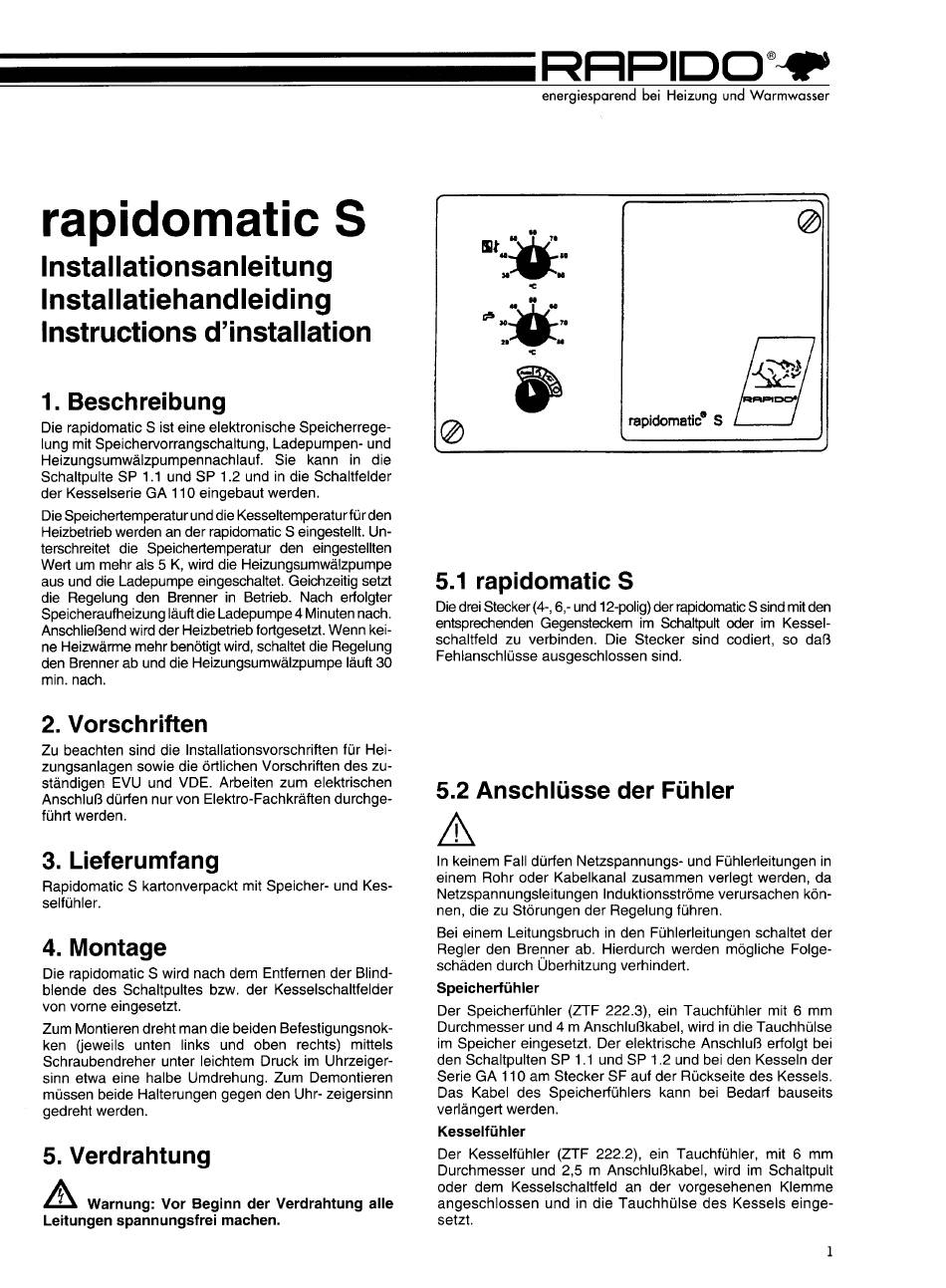

Rapido rapidomatic S Installationsanleitung

rapidomatic
Installationsanleitung
Installatiehandleiding
Instructions d'installation
1. Beschreibung
Die rapidomatic S ist eine elektronische Speicherrege-
lung mit Speichervorrangschaltung,
Heizungsumwälzpumpennachlauf.
Schaltpulte SP 1.1 und SP 1.2 und in die Schaltfelder
der Kesselserie GA 110 eingebaut werden.
Die Speichertemperatur und die Kesseltemperaturfür den
Heizbetrieb werden an der rapidomatic S eingestellt. Un-
terschreitet die Speichertemperatur
Wert um mehr als 5 K, Wird die Heizungsumwälzpumpe
aus und die Ladepumpe eingeschaltet. Geichzeitig setzt
die Regelung den Brenner in Betrieb. Nach erfolgter
Speicheraufheizung läuft die Ladepumpe 4 Minuten nach.
Anschließend Wirdder Heizbetrieb fortgesetzt. Wenn kei-
ne Heizwärme mehr benötigt wird, schaltet die Regelung
den Brenner ab und die Heizungsumwälzpumpe läuft 30
min. nach.
2. Vorschriften
Zu beachten sind die Installationsvorschriften
zungsanlagen sowie die örtlichen Vorschriften des zu-
ständigen EVU und VDE. Arbeiten zum elektrischen
Anschluß dürfen nur von Elektro-Fachkräften durchge-
führt werden.
3. Lieferumfang
Rapidomatic S kartonverpackt mit Speicher- und Kes-
selfühler.
4. Montage
Die rapidomatic S Wird nach dem Entfernen der Blind-
blende des Schaltpultes bzw. der Kesselschaltfelder
von vorne eingesetzt.
Zum Montieren dreht man die beiden Befestigungsnok-
ken (jeweils unten links und oben rechts) mittels
Schraubendreher unter leichtem Druck im Uhrzeiger-
sinn etwa eine halbe Umdrehung. Zum Demontieren
müssen beide Halterungen gegen den Uhr- zeigersinn
gedreht werden.
5. Verdrahtung
Warnung: Vor Beginn der Verdrahtung
Leitungen spannungsfrei
S
Ladepumpen- und
Sie kann in die
den eingestellten
für Hei-
alle
machen.
RAPIDO
energiesparendbei Heizung undWarmwasser
5.1 rapidomatic
Die drei Stecker (4-, 6,- und 12-polig) der rapidomatic S sind mit den
entsprechenden Gegensteckem im Schaltpult Oder im Kessel-
schaltfeld zu verbinden. Die Stecker
Fehlanschlüsse ausgeschlossen Sind.
5.2 Anschlüsse
In keinem Fall dürfen Netzspannungs- und Fühlerleitungen in
einem Rohr Oder Kabelkanal zusammen verlegt werden, da
Netzspannungsleitungen Induktionsströme verursachen kön-
nen, die zu Störungen der Regelung führen.
Bei einem Leitungsbruch in den Fühlerleitungen schaltet der
Regler den Brenner ab. Hierdurch werden mögliche Folge-
schädendurch Überhitzungverhindert.
Speicherfühler
Der Speicherfühler (ZTF 222.3), ein Tauchfühler
Durchmesser und 4 m Anschlußkabel,
im Speicher eingesetzt. Der elektrische Anschluß erfolgt bei
den Schaltpulten SP 1.1 und SP 1.2 und bei den Kesseln der
Serie GA 110 am Stecker SF auf der
Das Kabel des Speicherfühlers
verlängert werden.
Kesselfühler
Der Kesselfühler (ZTF 222.2), ein Tauchfühler,
Durchmesser und 2,5 m AnschluBkabel, Wird im Schaltpult
Oder dem Kesselschaltfeld
angeschlossen und in die Tauchhülse
setzt.
rapidomatic• S
S
Sind codiert, so daß
der Fühler
mit 6 mm
Wird in die Tauchhülse
Rückseite des Kessels.
kann bei Bedarf bauseits
mit 6 mm
an der vorgesehenen Klemme
des Kessels einge-
1
