Rapido rapidomatic solar Kurzbedienungsanleitung
Solarregler
Quicklinks
Solarregler rapidomatic
Der Überblick
rapidomatic
®
solar
Tasten zum Informieren
Mit Tasten waagrecht und senkrecht skrollen.
Kollektortemperatur
Speichertemperatur
Temperatur-Messstelle, frei
Solarkreispumpe außer Betrieb
System-Meldungen
!
Blinkend
!
Blinkend
!
Blinkend
!
Blinkend
+

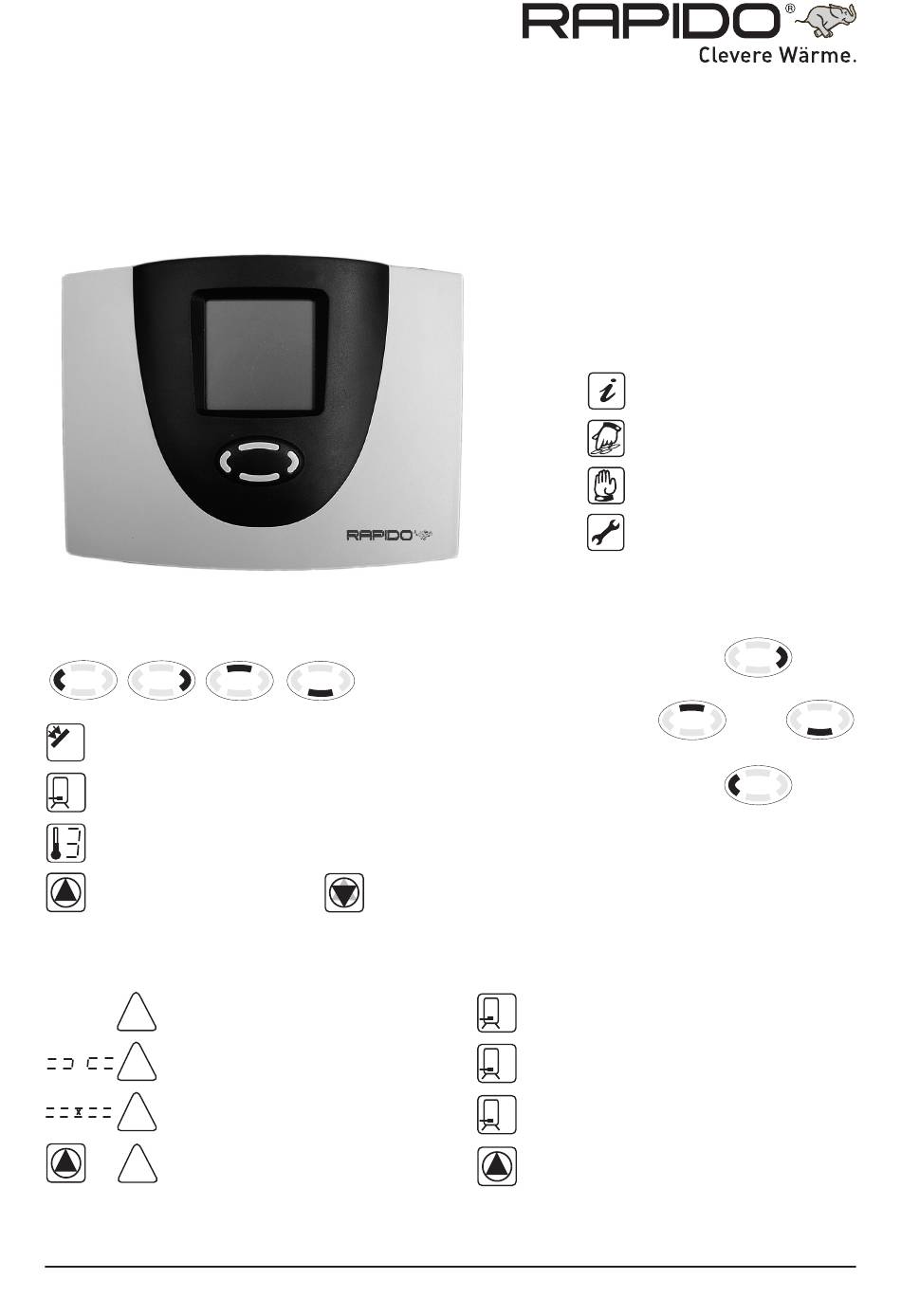

Bild 1 Kurzbedienungsanleitung für Solarregler rapidomatic ® solar
®
Solarregler rapidomatic
solar / Datei-Nr. 1322 P200 06/2003
... in Betrieb
Blinkendes Achtungsymbol
bei Systemmeldungen
Fühler-Regler
Verbindung unterbrochen
Fühler-Regler
Verbindung kurzgeschlossen
Temperaturdifferenz
dauerhaft dT max + 20 K
nach mehr als 30 min
®
solar
Menüs
zum Informieren
und Programmieren
Programmieren
Handbetrieb
Tasten zum Programmieren
©
Wert aktivieren
oder speichern mit rechter Taste
©
Wert ändern
mit Tasten oben/unten
©
Menü verlassen oder Abbruch
ohne Speichern mit linker Taste
Einstellwerte
85° C
max
10 K
dT max
3 K
dT min
30 %
min
Information
Sonderfunktionen
(15° - 90° C)
(3 - 40 K)
(2 - 35 K)
(30 - 100 %)
1.3
1
