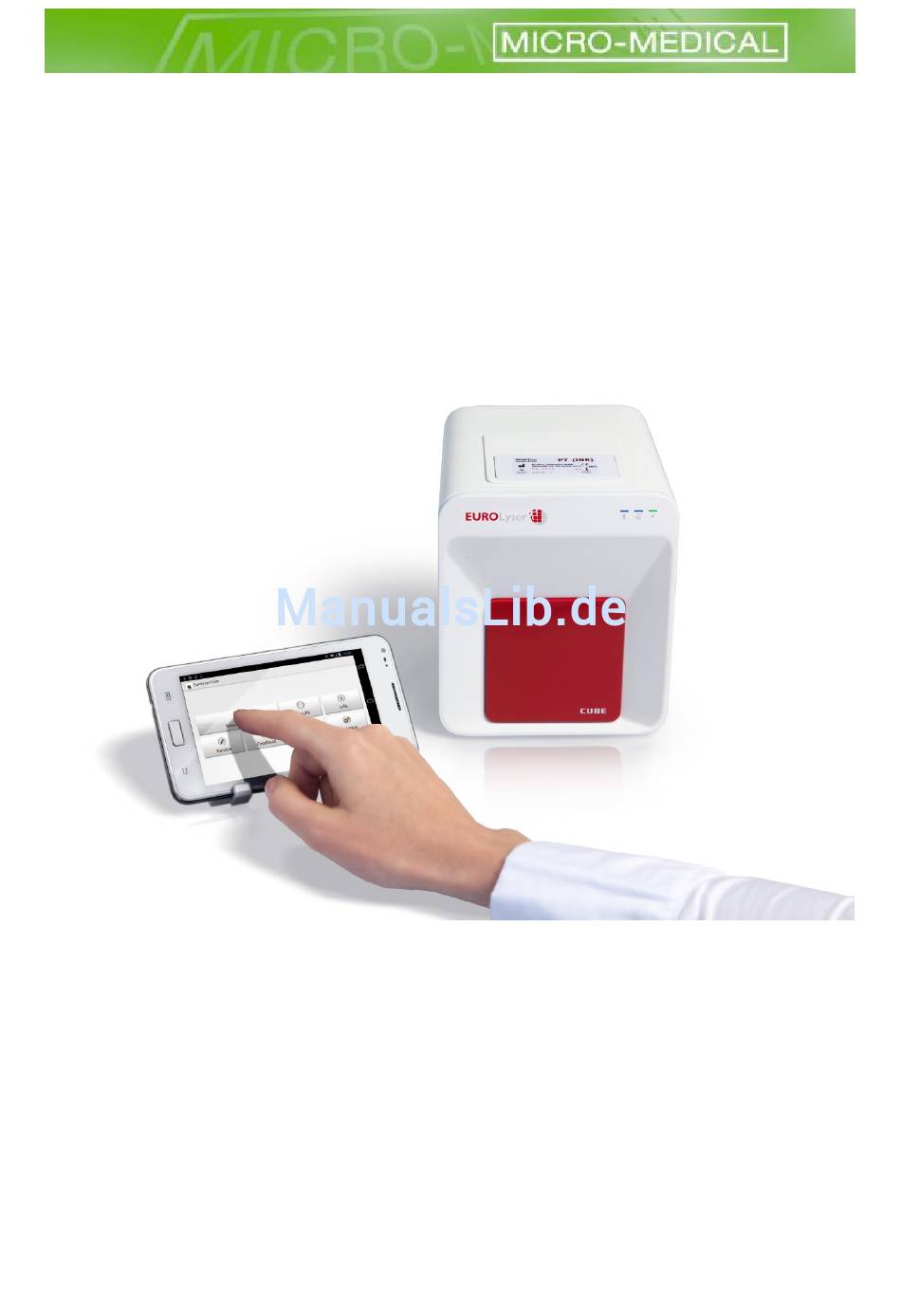

- Seite 1 CUBE BEDIENUNGSANLEITUNG Version DP2.0 – 01.08.2013 © MICRO-MEDICAL Instrumente GmbH ∙ D-61462 Königstein / Ts. ∙ Telefon: +49 (0) 61 74/29 96-0 ∙ Fax: +49 (0) 61 74/2 32 03 info@micromedical.de ∙ www.micromedical.de Stand: 01.06.2016...
-
Seite 2: Symbole Und Abkürzungen
SYMBOLE UND ABKÜRZUNGEN Folgende Symbole und Abkürzungen werden für die Erklärung der Bedienung des Eurolyser Laborphotometers verwendet. Symbol Bedeutung Konformitätskennzeichnung gemäß der Richtlinie 2004/108/EG des Europäischen Parlaments und des Rates Bestellnummer Chargenbezeichnung Seriennummer Bluetooth Verbindung Stromverbindung / Gerätebereitschaft Verwendbar bis Temperaturbegrenzung Begrenzung der relativen Luftfeuchte Hersteller... - Seite 3 Leuchtdiode Personal Computer Identifikation Spitalsinformationssystem (Hospital Information System) / HIS / LIS Laborinformationssystem (Laboratory Information System) Wechselstrom (Alternating Current) Gleichstrom (Direct Current) RFID Funkidentifikation (Radio Frequency Identification) Tabelle 1: Produktkennzeichnung und Benutzerhandbuchsymbole f8b1ee95-d63f-44ba-b006-4de5cd5f85aa / DP2.0 / 2013-08-06 Seite 3 von 35...
-
Seite 4: Inhaltsverzeichnis
Anschluss der Spannungsversorgung Der Tablet PC Den Tablet PC in Betrieb nehmen Der Eurolyser CUBE Launcher Ändern der Sprache der Eurolyser CUBE Anwendung Einschalten des Eurolyser Cube Laborphotometers Automatischer Start-up und Aufwärmprozess KONFIGURATION DES EUROLYSER CUBE Einstellungen der Normalwerte und Limits Einstellungen der Einheiten Einstellungen der Inputs (Geschlecht, Probenart, Hämatokrit, Anwender) - Seite 5 Reinigung der Testklappe / des Cartridge-Bereichs Reinigung des Gehäuses SCHNITTSTELLEN BESCHREIBUNG Serielle Schnittstelle FEHLERMELDUNGEN UND PROBLEMBEHEBUNG Fehlermeldungen am Instrument und mögliche Ursachen Service Information TECHNISCHE SPEZIFIKATIONEN Eurolyser CUBE Instrument Netzteil Optionen KONFORMITÄTSERKLÄRUNG AUSSERBETRIEBNAHME UND ENTSORGUNG HERSTELLERNACHWEIS f8b1ee95-d63f-44ba-b006-4de5cd5f85aa / DP2.0 / 2013-08-06 Seite 5 von 35...
-
Seite 6: Einführung
EINFÜHRUNG Zweck des Eurolyser CUBE Laborphotometers Der Eurolyser CUBE Analyser, bestehend aus dem CUBE Instrument Laborphotometer und dem CUBE Tablet PC, ist für den allgemeinen Laboreinsatz zur nasschemischen Bestimmung von quantitativen klinischen Parametern bestimmt. Das CUBE Instrument ist sehr kompakt und wurde als Point-of-Care Messgerät für das Eurolyser Reagent System (ERS) konzipiert. -
Seite 7: Cube Verpackungsanleitung
CUBE Verpackungsanleitung 1. Tablet Halter 2. Test-Kit Halter 3. Netzkabel 4. Netzgerät 5. CUBE Instrument Anmerkung: Sollte das Gerät an den Hersteller zurückgeschickt werden oder aus einem anderen Grund transportiert werden müssen, bitte verpacken Sie alle Teile des CUBE Lieferumfangs wieder gemäß obiger Illustration in die Originalverpackung! Platzieren Sie außerdem die weiße Transportsicherung wieder in der Testklappe des CUBE Instruments (siehe Seite 12)! Anmerkung: Der Tablet PC ist in einer extra Packung und muss, wenn nötig, in dieser versendet... -
Seite 8: Systembeschreibung

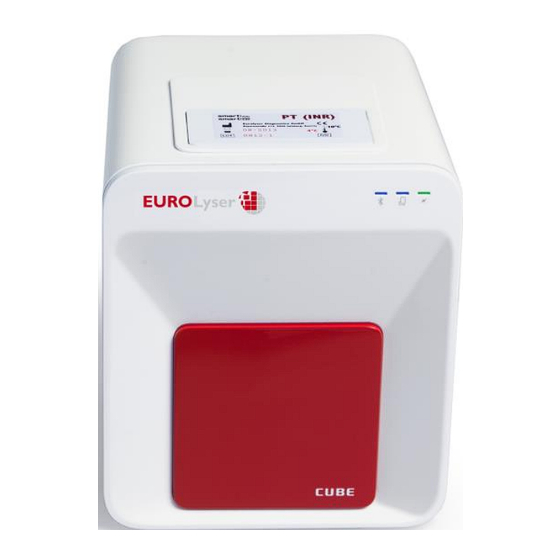

SYSTEMBESCHREIBUNG Beschreibung des Eurolyser CUBE Analysers Dieser Abschnitt beschreibt die wesentlichen Merkmale des Eurolyser CUBE Instrument und Tablet PC. RFID Karten Platzieren Sie die RFID Vertiefung Karte hier Anzeigeleuchten Drei LEDs befinden sich an der Front des Instruments. Eine nähere Beschreibung finden Sie auf Seite 9. -
Seite 9: Anzeigeleuchten
Anzeigeleuchten Eurolyser CUBE Vorderseite LEDs auf dem Eurolyser CUBE Instrument Die grüne LED kennzeichnet die Bereitschaft des Photometers Blinkend: Das Instrument ist am Aufwärmen und Tests können noch nicht gestartet werden (Hinweis: Dauer zirka 10 min.) LEDs Konstant leuchtend: Das Instrument ist aufgewärmt und bereit... -
Seite 10: Arbeitsprinzip Des Eurolyser Cube Laborphotometers
Arbeitsprinzip des Eurolyser CUBE Laborphotometers Das Eurolyser CUBE Instrument ist ein offenes Messsystem, d.h. es können verschiedene Reagenzien von unterschiedlichen Herstellern appliziert werden. Das CUBE Instrument wird zur Messung mit den ERS Cartridges, in dem Reagenzien des jeweiligen Reagenzanbieters abgefüllt sind, bestückt. Das Gerät kann Endpunkttests sowie Kinetiktests abarbeiten. -
Seite 11: Piktogramme / Button Symbole
Wenn eines dieser Symbole auf dem Tablet PC berührt wird, wird die beschriebene Funktion ausgelöst. Symbol Name Function CUBE App Icon Startet die Eurolyser CUBE app Browser Öffnet den Web Browser des Tablet PCs Android Einstellungen Öffnet die Android Einstellungen Zurück-Pfeil... -
Seite 12: Inbetriebnahme
Anmerkung: Heben Sie sowohl die Transportsicherung als auch die Originalverpackung auf. Im Fall einer Servicierung muss das Instrument in der Originalverpackung mit eingesetzter Transportsicherung zurückgeschickt werden um Transportschäden zu verhindern! Anschluss der Spannungsversorgung .Eurolyser CUBE Rückseite Power Supply Socket Verbindung einem PC (Datentransfer) -
Seite 13: Der Tablet Pc
Der Tablet PC Der Eurolyser CUBE wird mit einem Tablet PC bedient. Verbinden Sie den Tablet PC mit dem USB Port des eingesteckten CUBE Instruments und schalten sie dann den Tablet PC ein. Tablet PC Tasten und Anschlüsse Spannungsversorgung & USB Port Home-Button: Hier drücken öffnet den Launcher... -
Seite 14: Ändern Der Sprache Der Eurolyser Cube Anwendung
„Sprache&Eingabe“ aus um dann bei Sprache die gewünschte Sprache auszuwählen. Drücken Sie wieder den Home-Button um zum Launcher zurückzukehren. Hinweis: Die Eurolyser CUBE Anwendung unterstützt mehrere Sprachen. Wenn Sie eine Sprache auswählen, die noch nicht von der CUBE Anwendung unterstützt wird, wird Englisch verwendet. -
Seite 15: Konfiguration Des Eurolyser Cube
KONFIGURATION DES EUROLYSER CUBE Bevor Sie das Eurolyser CUBE Laborphotometer verwenden, können Sie das Gerät gemäß Ihren Bedürfnissen konfigurieren. Um zu den Einstellungen zu kommen, tun Sie bitte folgendes: 1. Start-Up Menü 2. Einstellungen Menü Tippen Sie um zu den Tippen Einstellungen zu kommen. -
Seite 16: Einstellungen Der Einheiten
Einstellungen der Einheiten 1. Einstellungen Menü 2. Einheiten Auswahl Menü Tippen Sie auf Einheiten um das Tippen Sie und wählen Sie Einheiten Auswahl Menü eine Einheit aus dem Drop-Down öffnen. Menü. Bestätigen Sie mit Einstellungen der Inputs (Geschlecht, Probenart, Hämatokrit, Anwender) 1. -
Seite 17: Konfigurieren Der Interfaces
Konfigurieren der Interfaces 1. Einstellungen Menü 2. Interface Menü 3.1 Drucker Einstellungen Menü Tippen Sie auf Interface um die Tippen Sie auf das zu einstellende Tippen Sie auf die Checkbox das Interface Menü zu öffnen. Interface und das entsprechende neben der entsprechenden Option Menü... -
Seite 18: Optionale Geräte
Spannungsversorgung des Barcode Scanners korrekt angeschlossen haben. Soll gleichzeitig ein Drucker angeschlossen werden, muss ein Adapter (Barcode-Printer-Interface-Cable, Bestellnummer: SZ0405) zwischengeschaltet werden. Der Barcodeleser kann Barcodes mit bis zu 16 Stellen lesen. .Eurolyser CUBE Instrument Rückseite Power Supply Socket Verbindung einem PC (Datentransfer) -
Seite 19: Benutzen Eines Barcode Scanners Zum Einscannen Von Patienten Id Und/Oder Anwender Informationen
Benutzen eines Barcode Scanners zum Einscannen von Patienten ID und/oder Anwender Informationen 1. Hauptmenü 2.Test Screen 3.Eingabe Menü Starten Sie einen Test durch Der Eurolyser CUBE zeigt die Scannen Sie nun die Patienten tippen des Buttons. Testart und Anzahl der noch Daten mit dem Barcode Scanner verfügbaren Tests an. -
Seite 20: Testablauf
TESTABLAUF Überblick über die Messung und den Testablauf Geben Sie der ERS Test Cartridge genügend Zeit, um auf Raumtemperatur zu kommen. Falls das CUBE Instrument vom Netz getrennt war, stecken Sie dieses früh genug an die Spannungsversorgung an, damit es auf Betriebstemperatur ist. Bei der Messung einer Patientenprobe gehen Sie wie folgt vor: Legen Sie dir RFID Karte aus der Testpackung auf das Instrument. -
Seite 21: Bitte Beachten Sie
Verwenden Sie beim Hantieren mit den Testcartridges und den Patientenproben stets Handschuhe. Beachten Sie die Angaben im Beipackzettel, die mit jedem für das Eurolyser CUBE Instrument geeigneten Testcartridges mitgeliefert werden, hinsichtlich: o der korrekten Temperatur der Testcartridge vor der Testdurchführung. -
Seite 22: Analyse Einer Patientenprobe
Analyse einer Patientenprobe 1. RFID Kartenplatzierung 2. Hauptmenü 3.Test Menü Entnehmen Sie die in der Tippen Sie auf Der Eurolyser CUBE zeigt die Art Testpackung mitgelieferte RFID Hauptmenü einen des Tests, übrigen Anzahl der Karte und legen Sie diese auf Messvorgang zu starten. - Seite 23 Das Gerät zeigt während der automatischen Testabarbeitung Informationen über den Ablauf: (unterschiedlich je nach Testtyp) Mischen Inkubation Messung Beachten Sie, dass Sie die Testcartridge gemäß den Anleitungen in der Testpackung handhaben Beachten Sie, dass Sie die Testcartridge ordnungsgemäß verschlossen ist, bevor Sie sie in das Instrument stecken.
-
Seite 24: Anzeigen Und Verarbeiten Der Testresultate
Anzeigen und Verarbeiten der Testresultate Nach Verarbeitung eines Tests erscheint das Ergebnis Menü am Tablet PC automatisch: 1. Ergebnis Menü Das Testergebnis wird am Tablet PC angezeigt. Benutzen Sie um durch die Ergebnisse durchzublättern. Tippen Sie auf um zu einem PC, einem HIS/LIS oder per E-Mail zu exportieren. -
Seite 25: Synchronisation & Daten Backup
SYNCHRONISATION & DATEN BACKUP Der Eurolyser CUBE ermöglicht es Testergebnisse auf einem verschlüsselten EOS (Eurolyser Online System) Server zu speichern. Nur der Benutzer, der die Ergebnisse dort gespeichert hat, hat mit einem persönlichen Passwort darauf Zugriff. Durch tippen des Symbols im Ergebnismenü (siehe S. 24) wird das Ergebnis mit dem Server synchronisiert, durch tippen des in der Ergebnisliste (siehe S. -
Seite 26: Qualitätskontrolle
Kontrollmaterialien, die eine Beurteilung der Messgenauigkeit zulassen. Bei Verwendung von Kontrollmaterialien anderer Hersteller vergewissern Sie sich, dass diese Messmethoden mit dem Eurolyser CUBE Instrument kompatibel sind. Die Messmethode ist auf dem Beipackzettel der Testkits sowie Kontrollkits angegeben. Handhabung der Testkontrollen Informieren Sie sich auf dem Beipackzettel des Kontrollkits über die richtige Lagerung und... -
Seite 27: Häufigkeit Der Kontrollen
Häufigkeit der Kontrollen Es wird empfohlen, Kontrollmessungen durchzuführen, wenn: eine neue Lieferung von Test Kits verwendet wird. eine neue LOT verwendet wird. die Testcartridge eventuell nicht richtig gelagert wurde. ein unerwartetes Patientenresultat gemessen wurde. eine neue Person auf das Gerät eingeschult wurde. ... -
Seite 28: Reinigungsanweisung
Wischen Sie dazu über die Oberfläche. Der Cartridge-Bereich kann mit einem Watte-Stäbchen, befeuchtet mit Isopropyl-Alkohol, gereinigt werden. Reinigung des Gehäuses Das Gehäuse des Eurolyser CUBE Instruments soll mit einem sauberen, fuselfreien, mit Isopropyl- Alkoholbefeuchteten Tuch gereinigt werden. Wischen Sie dazu über die Oberfläche. f8b1ee95-d63f-44ba-b006-4de5cd5f85aa / DP2.0 / 2013-08-06... -
Seite 29: Schnittstellen Beschreibung
SCHNITTSTELLEN BESCHREIBUNG Serielle Schnittstelle Schnittstellen Signale Schnitstellen Parameter Parameter Value Signal Baud rate 9600 Data bits Parity None Stop bits Datenformat Die Daten werden in Form von Datensätzen übertragen. Ein Datensatz enthält die Daten einer Messung. Datensätze bestehen aus Datenfeldern. Datenfelder bestehen aus einem Bezeichner (7 Zeichen) und dem jeweiligen Wert oder Text. -
Seite 30: Fehlermeldungen Und Problembehebung
FEHLERMELDUNGEN UND PROBLEMBEHEBUNG Fehlermeldungen am Instrument und mögliche Ursachen Fehlermeldung Ursache Korrektur Ungültige Karte falsche, abgelaufene oder defekte Verwenden eine neue RFID Karte; Testpackung. defektes RFID Modul; Kontaktieren Sie Ihren Fachhändler. Tests abgelaufen Ablaufdatum überschritten; Neue Testpackung nicht abgelaufenen Tests verwenden. Klappe blockiert Test Cartridge blockiert die Test- Test Cartridge neu positionieren oder... -
Seite 31: Service Information
Service Information Sollte ein Problem trotz der Korrektur bestehen bleiben, kontaktieren Sie Ihren lokalen Eurolyser CUBE Instrument Händler zur technischen Hilfestellung. Bitte stellen Sie sicher, dass Sie folgende Informationen verfügbar haben: die Seriennummer Ihres CUBE Instruments den Test Typ ... -
Seite 32: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Eurolyser CUBE Instrument Auflösung Photometer 0.0001 ABS Wiederholgenauigkeit <1.5% CV bei 1 OD 0.1000 – 3.0000 OD besser als +/- 1,5% und +/- 0,01 OD Linearität Temperaturkontrolle elektrische Temperierung des Photometers auf 37°C +- 2°C Sicherung 2,5 A; selbstheilend... -
Seite 33: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Der Eurolyser CUBE Analyser, bestehend aus dem CUBE Instrument Laborphotometer und dem CUBE Tablet PC, ist in Konformität mit der Richtlinie 2004/108/EG des Europäischen Parlaments und des Rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit und zur Aufhebung der Richtlinie 89/336/EWG. -
Seite 34: Ausserbetriebnahme Und Entsorgung
AUSSERBETRIEBNAHME UND ENTSORGUNG Vor außer Betrieb setzen des CUBE Instruments zur Reparatur oder Entsorgung ist dafür zu sorgen, dass sich keine Cartridge im CUBE Instrument befindet. Für die Einsendung zu Reparaturzwecken muss das CUBE Instrument, wie angeliefert (siehe Seite 7), in seiner Versandverpackung verpackt und geschützt werden. -
Seite 35: Herstellernachweis
Für Bestellungen oder Kundendienstfragen wenden Sie sich bitte MICRO-MEDICAL Instrumente GmbH Falkensteiner Straße 4 D-61462 Königstein / Taunus T.: + 49 (0) 61 74/29 96-0 F.: + 49 (0) 61 74/2 32 03 eMail: info@micromedical.de www.micromedical.de...
