jobst CONTURA SWING Montageanleitung Seite 2

MONTAGEANLEITUNG FÜR DEN INSTALLATEUR
INSTALLATION INSTRUCTIONS FOR THE PLUMBER
Spiegel
Mirror
65 mm
Ø 253 mm
Ø 300 mm
HINWEIS
Der Montagering wird von uns nur
noch ausge schnitten geliefert.
NOTE
We now only supply the mounting
ring in cut-out form.
1
40 mm
75 mm
65 mm
65 mm
253 mm
2

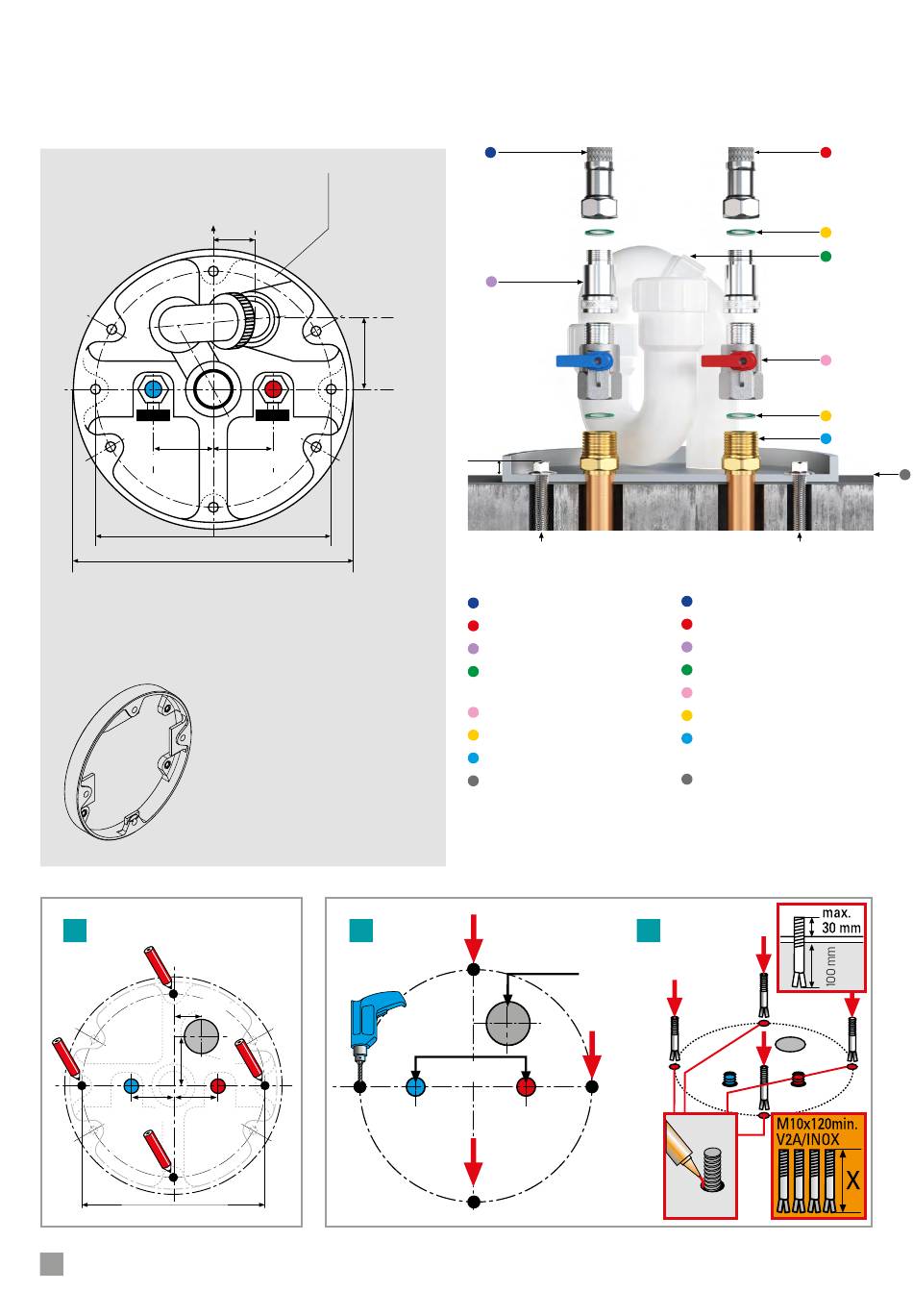

Montagering
Mounting ring
40 mm
75 mm
65 mm
2
30 mm
M 10 x 120 mm V2A / INOX
Blau / kalt
Rot / warm
Rückflussverhinderer
40 mm Röhrengeruchs-
verschluss
Absperrhähne
Fiberdichtung
Anschlussgewinde außen R 1/2"
Oberkante Fußboden
inkl. Bodenbelag
min. ø 50 mm
ø 1/2"
13,5 x 8 mm
18,8 x 13,0 mm
M 10 x 120 mm V2A / INOX
Blue / cold
Red / hot
Backflow preventer
Pipe odour trap
Stopcocks
Fiber gasket
Connection thread
outside R 1/2"
Floor level incl.floor covering
2a
