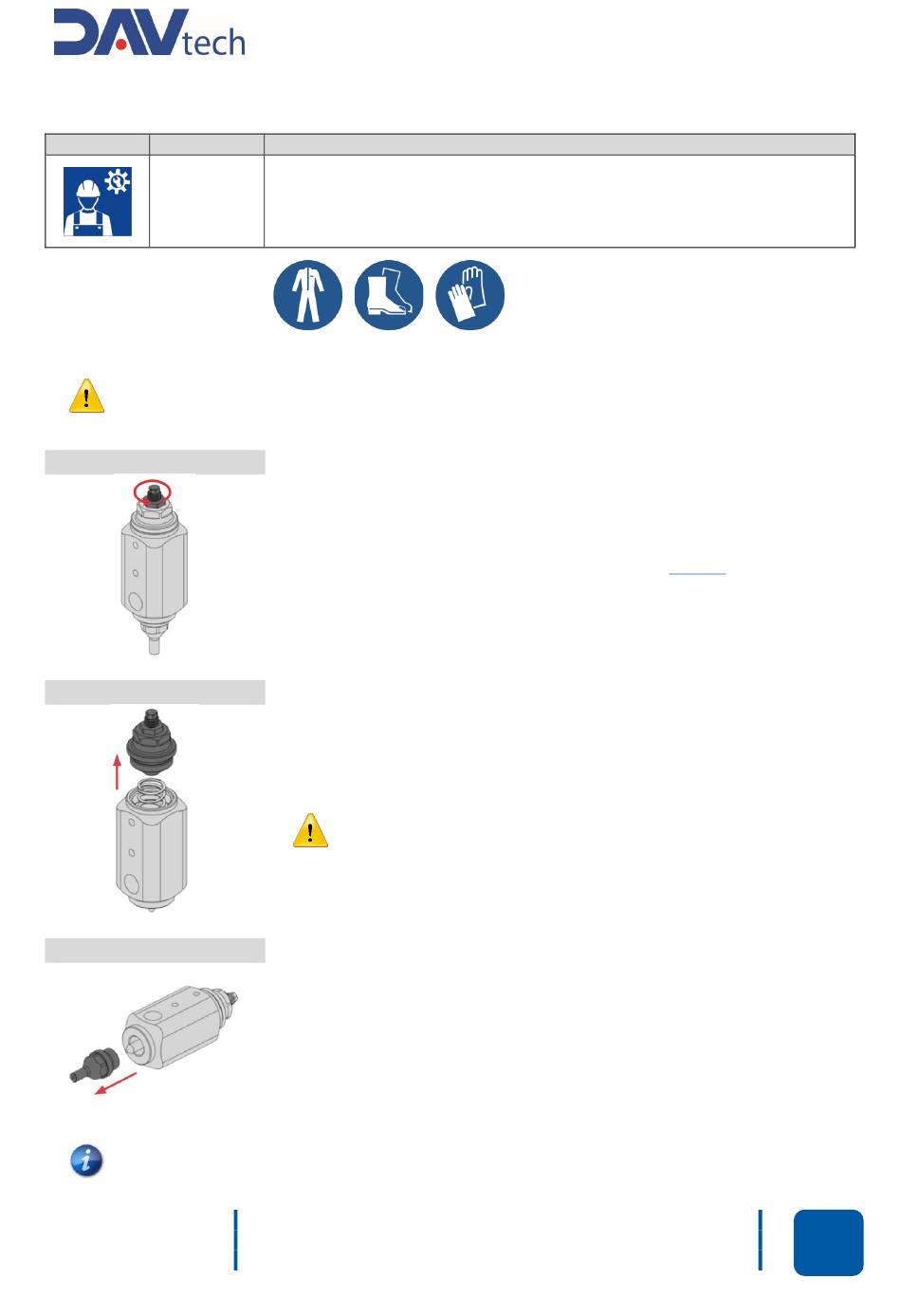

8.1 Demontage und Wiedermontage des Ventils

zugeordnet Periodizität
Jährlich
PSA zum Tragen
ACHTUNG!
Bevor Sie dieses Verfahren durchführen, müssen Sie den Druck aus dem System ablassen und
die Luftverbindung trennen.
01
02
03
Die Punkte 01, 02 und 03 dienen zum Ausbau der Ausgangsdüse. Zur Wiedermontage gehen
Sie in umgekehrter Reihenfolge vor.
COD.: DTVI_DA500_2419
REV.: 01
DATUM: 02/12/2025
BENUTZER- UND WARTUNGSHANDBUCH
Materialien und Werkzeuge
•
19er-, 15er-, 13er-Schlüssel;
•
4er-Inbusschlüssel;
•
Spitzzange
•
Schlitzschraubendreher.
Lösen Sie die Nadeleinstellung mit der entsprechenden Einstellmutter, bis sie
keinen Widerstand mehr bietet. Verwenden Sie die in
Werkzeuge.
Schrauben Sie den Regelblock mit einem 19er-Schlüssel ab.
ACHTUNG!
Unter diesem Block befindet sich eine Feder, die unter Druck
steht. Lösen Sie ihn mit größter Vorsicht.
Schrauben Sie die Düse mit dem 15er-Schlüssel ab. Nach der Demontage
der Düse kann sie zur Reinigung mit Druckluft ausgeblasen werden. Wenn es
für notwendig erachtet wird, ein Werkzeug zur Reinigung zu verwenden,
muss die entsprechende Reinigungsnadel verwendet werden.
Jede vom Hersteller nicht genehmigte Vervielfältigung (vollständig oder teilweise) dieses
Dokuments wird gesetzlich bestraft.
22
DAV TECH SRL
Kap.7.1 angegebenen
