7 VERFAHREN

In diesem Kapitel werden die wichtigsten Konfigurationen erläutert, die an der in diesem Handbuch
beschriebenen Komponente verwendet werden können. Insbesondere soll im Detail erklärt werden:
•
Wie die Einstellung der Nadel durch Regulierung der Schraube durchgeführt wird;
Beachten Sie, dass der Flüssigkeitsaustritt von folgenden Faktoren abhängt:
•
Düsendurchmesser: Je größer der Düsendurchmesser, desto größer der Flüssigkeitsdurchsatz;
•
Flüssigkeitsdruck: Je höher der Flüssigkeitsdruck, desto höher der Durchfluss;
•
Einstellung des Nadelhubs: Je größer der Nadelhub, desto höher der Durchfluss.

7.1 Schraubeneinstellung

Um die Nadeleinstellung mittels Schraube durchzuführen, muss man die Schraube selbst betätigen.
Insbesondere muss man:
COD.: DTVI_DA500_2419
REV.: 01
DATUM: 02/12/2025
BENUTZER- UND WARTUNGSHANDBUCH

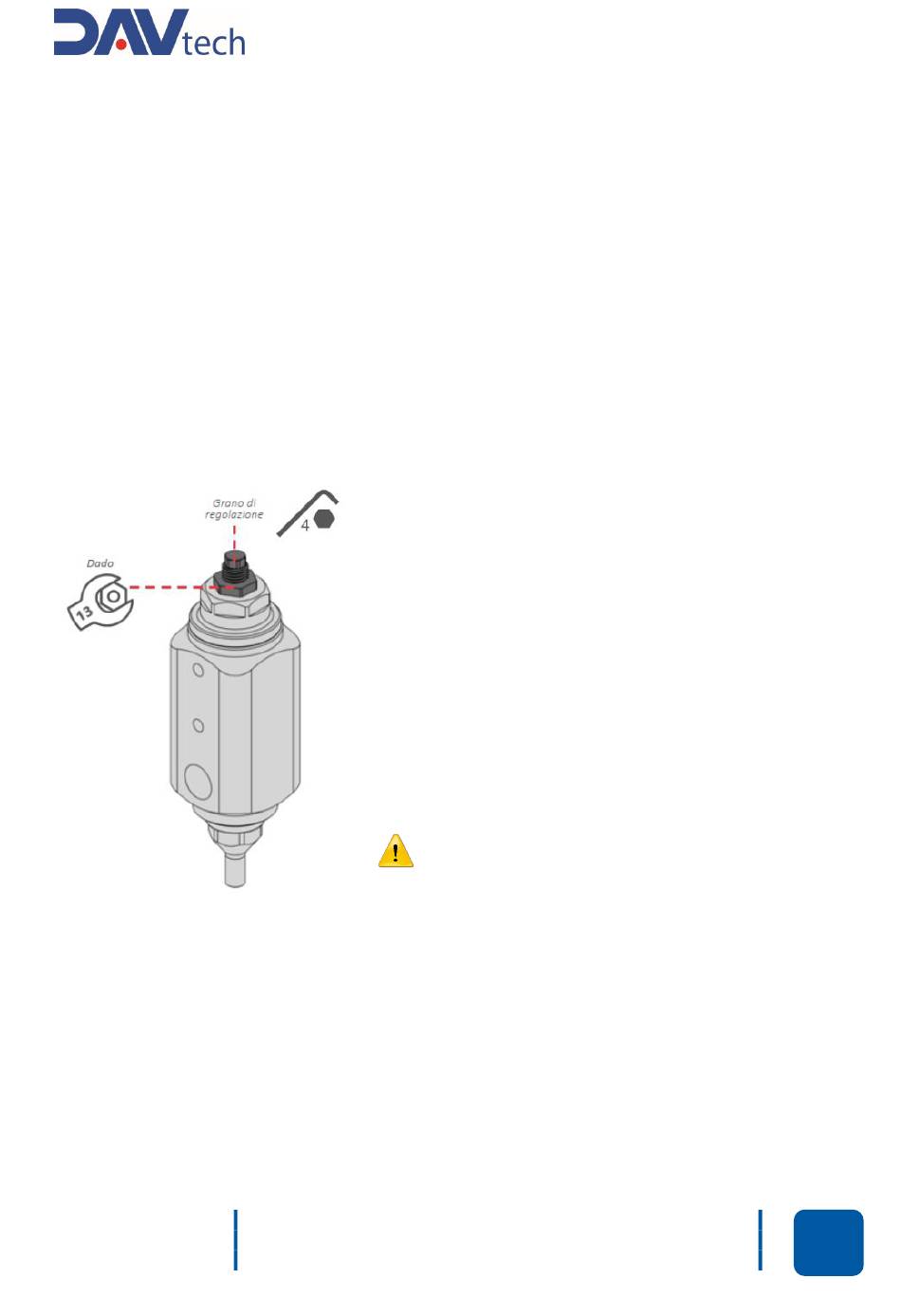

1) Die Mutter mit einem 13er-Schlüssel lösen und dabei den
Gewindestift mit einem 4er-Inbusschlüssel festhalten;
2) Bei festgehaltener Mutter muss man
a) Den Gewindestift gegen den Uhrzeigersinn drehen, um
den Nadelhub zu vergrößern. Dadurch wird der
Flüssigkeitsaustritt erhöht;
b) Den Gewindestift im Uhrzeigersinn drehen, um den
Nadelhub zu verringern. Dadurch wird der
Flüssigkeitsaustritt verringert.
3) Schließlich muss die Mutter festgezogen werden, während
der Einstellgewindestift festgehalten wird, um den
Gewindestift zu blockieren und zu verhindern, dass er
verstellt wird.
Jede vom Hersteller nicht genehmigte Vervielfältigung (vollständig oder teilweise) dieses
Dokuments wird gesetzlich bestraft.
19
ACHTUNG!
Die Nadeleinstellung darf nicht zu fest angezogen
werden, um Beschädigungen an der Düse und der
Nadel zu vermeiden.
