TASK square free standing

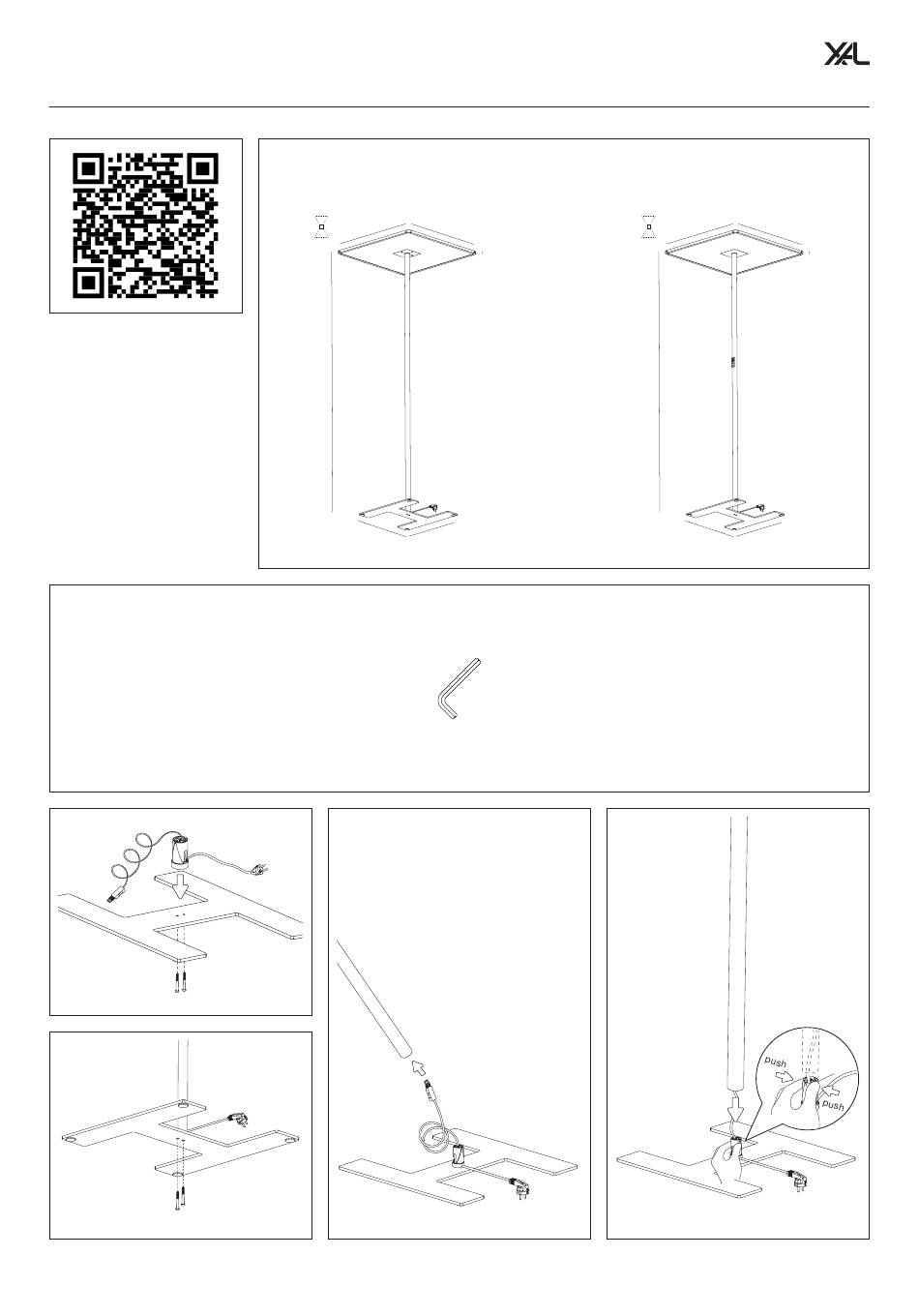

Mounting instructions
Bedienungsanleitung | Instruc-
tion manual | Istruzioni d'uso |
Manual de instrucciones | Manuel
Руководство по
d'utilisation |
эксплуатации
Benötigte Werkzeuge | Required tools | Strumenti necessari | Herramientas necesarias | Outils nécessaires |
1.
2.
XAL GmbH
T +43 316 3170 0
Auer-Welsbach-Gasse 36
F +43 316 3170 9000
A-8055 Graz
xal.com
Abmessungen | Dimensions | Dimensioni | Medidas | Dimensions |
TASK SQUARE FREE STANDING
DAYLIGHT & MOVEMENT SENSOR
600
600
2000
500
490
XAL After Sales Hotline
service@xal.com
15
2000
T +43 316 3170 9400
Mon – Fri (CET)
7.00 – 20.00
468201710250
Размеры
TASK SQUARE FREE STANDING
TOUCH DIM IN POLE
600
600
15
500
490
Необходимые инструменты
1 / 4
