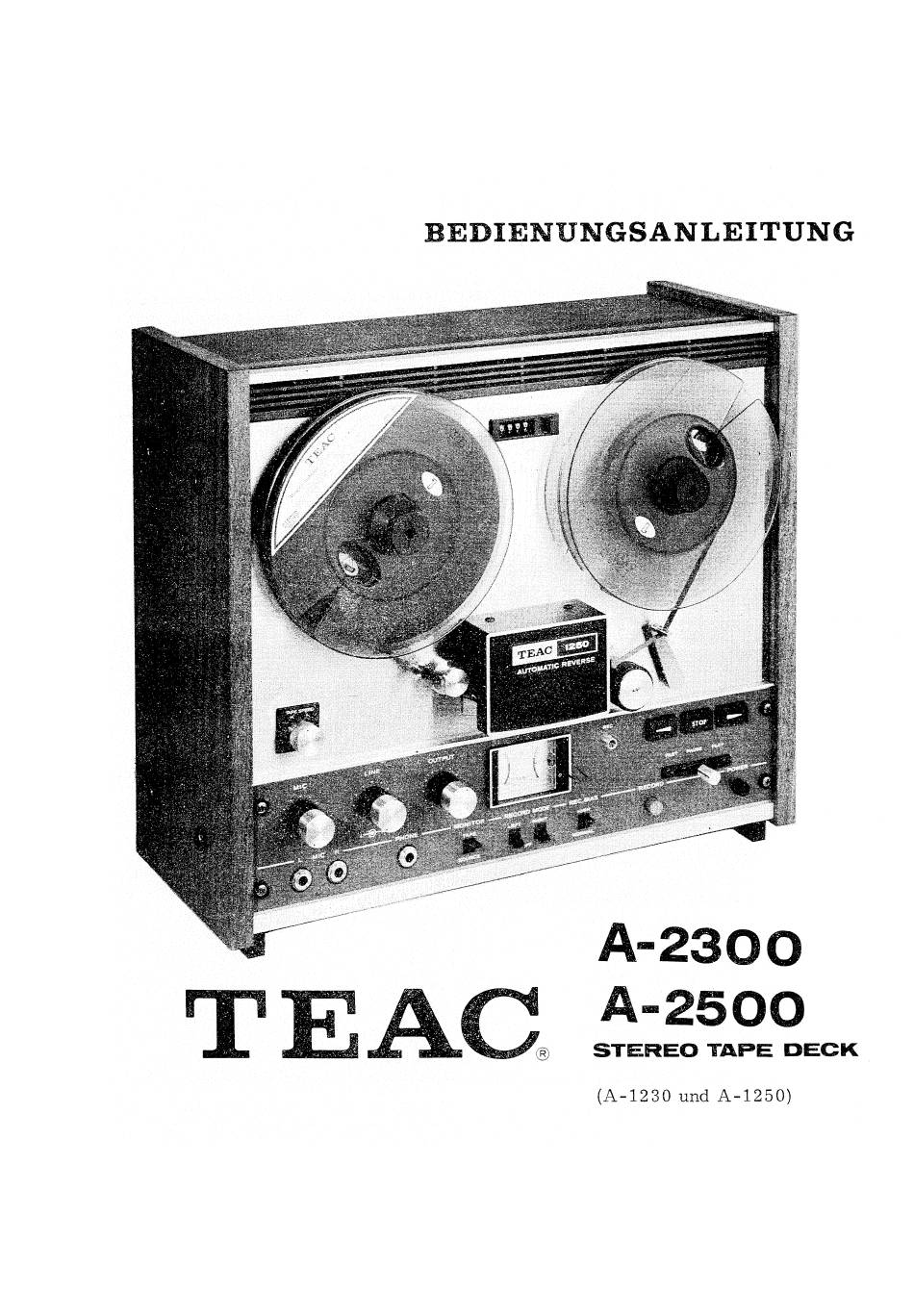

- Seite 1 BEDIENUNGSANLEITUNG TEAC A-2300 TEAC A-2500 STEREO TAPE DECK (A-1230 und A-1250)
- Seite 2 Soutedas Gerät eineReparaturbenötigen,setzenSie sich mit dem Händler, welcher Ihnendas Gerät verkauft hat, in Verbindung. Der Händler wird veranlassen, daß das Gerät zum nächsten TEAC-Service-Center geschickt wird, sofern er die Reparatur nicht selbst ausführen kann. 1. Die Garantiezeitund -leistungen Sindbeschriebenin der beigefügtenGarantiekarte. Lassen...
- Seite 3 Wiedergabe eines 4-Spur-Stereo-Bandes Wiedergabe eines 4-Spur-Mono-Bandes Kleben Bandes ..Verbindung der A-2300/A—2500 mit anderen Geräten 9 u. 10 Vormagnetisierungsumschaltung und Pause Allgemeine Hinweise zur Aufnahmevorbereitung des Gerätes Aufnahme 4 -Spur/ 2-Spur-Stereo Aufnahme 4 -Spur/ 2 -Spur-Mono...
-
Seite 4: Anschlüsse Auf Der Rückseite
ANSCHLÜSSE RÜCKSEITE DES GERÄTES 1. Sicherung 2 . Wechselspannungsanschluß 3. Ausgang 4. Eingang Bevor das Gerät angeschlossen wird: 1. Schalten Sie bitte den Netzschalter 2. Kontrollieren Sie bitte, daßdas Gerät mitdem Span- nungs- und Frequenzwahlschalter auf die bei Ihnen übliche Netzspannung und Frequenz eingestellt ist. Sollten Sie einen Unterschied zwischen der Einstel-... - Seite 5 "4-Spuraufnahmen" (Stereo) Record ecord head Bei dieser Betriebsart werden zwei Spuren gleichzei- tig aufgenommen, im ersten Durchlauf des Bandes Spuren I und 3, die Spuren werden dann untereinander ausgetauschtund im zweiten Durchlauf werden die Spu- 2 und 4 aufgenommen. Die Information des linken 4 Track recording (Stereophonic) Kanals...
-
Seite 6: Funktion
FUNKTION BEDIENUNGSELEMENTE 10. Mikrophonanschlüsse (MIC IN) L: Linker Kanal, R: Rec>ter Kanal. I. Bandlängenzählwerk Eingangsimpedanz 10 k Ohm, TEAC MikrophonMC- Um bestimmte Positionen Band wiederfinden 105 ist empfehlenswer(. zu können, wird der Ablauf des Bandes über ein Band- längenzählwerk kontrolliert. - Seite 7 TEAC '260 AUTOMATIC REVERSE 20. Netzschalter (POWER) Aufnahmewarnlampe (REC) Durch Drücken des Netzschalters wird Spannung an das Gerät gelegt und die Beleuchtung des Aussteue- Vormagnetisierungsschalter rungsinstmmentes leuchtet auf. Gerät aufzu- Benutzt Aufnahme Band material HIGH: schalten, muß der Netzschalter erneut gedruckt in der Qualität...
-
Seite 8: Einführung
EINFÜHRUNG BAND Bandumlenkung (j) , 3) über die Frontseite der Köpfe (k), 4) zwischen Tonwelle (l) undAndruckrolle (m), 5) über die Unterseite der Bandführung(n)desBandabschalters. 1. Placiere die volle Spule (a) auf dem linken Bandtel- ler (e), so daßdas Bandsichin Gegenuhrzeiger- richtung abwickelt. -
Seite 9: Bedienungshinweise
ALLGEMEINE BEDIENUNGSHINWEISE Legen Sie das Band, wie im vorigen Abschnitt schrieben, ein. Setzen Sie den Pausenschalter Position PLAY drücken Schalter Pfeil nach rechts. Band wird dann links nach rechts mit der gewünschten Geschwindigkeit bewegt. Wenn dem Pfeil nach rechts versehene Schalter wieder Iosgelassen... - Seite 10 WIEDERGABE E INES 4 -SPUR-STEREO-BAND Einstellung am Stereoverstärker A-2500: Die TEAC A-2500 ist ein Gerät mit automa- Wenndas Modell A-2300 mit dem Verstärker verbunden tischer Laufrichtungsumkehr. Es ist nicht nötig, die ist (siehe Seite 2), um Bänder wiederzugeben,nehmen Spulen zuwechseln, u m beideHälftendes bespielten Sie die Lautstärke am Verstärker zurück und machen...
- Seite 11 WIEDERGABE EINES 4-SPUR-MONO-BANDES K LEBEN BAND •TAPE SOURCE Setzen Sie den Monitorschalter auf Position TAPE. Justieren Sie den weißen Knopf (OUTPUT), so daß sich ein befriedigender Wiedergabepegeldes linken Kanals ergibt. Der schwarze Knopf für den rechten Kanal sol] dabei ganz zugedreht bleiben.
- Seite 12 REVERSE Microphone (left channel) Microphone (right channel) Stereo headphone/8 ohms...
- Seite 13 Integrated amplifier SOURCE Left channel Right channel Speaker system Speaker system (left channel) (right channel)
- Seite 14 Dynamik, höhere Ausgangsspannung, eingeleitet, wenn die Aufnahmetaste und die Betriebs- geringere Verzerrung, ausgenutzt. taste zusammen gedrückt werden. Bei der A-2300 steht noch zusätzlich die Möglichkeit eines Schnell- Anmerkung: stops (Pause), um unerwünschte Zwischentexte etc. unbekanntem Bandmaterial, nicht auszuschalten.
- Seite 15 Band guter Qualität auf der richtigen Spule macht, ist nicht mehr einwandfrei, weil sich stel- lenweise gereckt hat. Head Pinch roller Capstan Der Zustand des Bandes kann beurteilt werden, wenn man sich den Wickel auf der Spule ansieht. Head I) 1st das Band gleichmäßig aufgewickelt? 2) Sind Ab- Pinch roller sätze oder Unregelmäßigkeiten...
- Seite 16 Vor- / Hinterbandkontrolls chalter überwachen beurteilen. Zwei unterschiedliche Bandgeschwindigkeiten, H = 19 cm/ sek. und L = 9,5 cm/ sek., können bei der TEAC A-2300/A-2500 ausgewählt werden. Die 19 cm Bandgeschwindigkeit wird für Aufnahmen ho- her Qualitätund hoherDynamik angewendet, die 9,5 cm Bandgeschwindigkeit ist für Aufnahmen mit geringem...
- Seite 17 AUFNAHMEN 4 -SPUR (2-SPUR-STEREO Aufnahmen mit Mikrophonen Beide Schalter (RECORD MODE) links und rechts Die Stecker der beiden Mikrophone werden in die da- (LEFT) und (RIGHT) nach oben schalten. Bei Ver- zugehörigen Buchsen (MIC L, R) auf der Frontseite wendung von "low noise "-Bändern Wird der Schal—...
- Seite 18 AUFNAHME 4 -SPUR/ 2 -SPUR MONO Aufnahmen einem Mikrophon Wenn Mikrophon für Aufnahmen benutzt wer- den son, wird es erst in die Buchse LEFT-MIC steckt. Der Aufnahmepegel wird durch den weißen Teil des Knopfes MIC kontrolliert. Aufnahme von einem Plattenspieler und vom Empfangsteil, Band usw.
- Seite 19 Spur 2 bzw. Spur 3bei 4-Spurmaschinen (rech- Text des Lehrers stehengeblieben ist. Kanal). Für Verhallung und Echo stereophon aufgenom- mener Musik oder Sprache stehtdas Zusatzgerät AX 10 der Firma TEAC zur Verfügung. Dieses Gerät kann auch für Multiplay-Zwecke benutzt werden, ohne daß Leitungen auf der Rückseite des Gerätes...
- Seite 20 Modulation zu löschen, bietet die Firma TEAC drücken Sie den Spannungsschalter des Entmagneti- das Löschgerät E 2 an. Hier kann man die Spule ins- sier gerätes und bringen Sie die Polschuhe an den...
- Seite 21 Dabei ist folgende Prozedur einzuschlagen: sollte man Sich zu eigen machen, bevor man eine Auf- 1. Entferne das Netzkabel und alle Verbindungsleitun- nahme beginnt, die Köpfe und Bandführungen mit TEAC gen, T Z-261 Kopf- Gummireiniger zu reinigen und dazu 2. entferne hintere Rückwand...
- Seite 22 ÄNDERUNG NETZSPANNUNG Die TEAC A-2300/A-2500 istvon derFabrikauf die auf dem Karton angegebene Netzspannung justiert. Muß diese Netzspannungseinstellung geändert werden, ist wie folgt vorzugehen: Anmerkung: In jedem Falle ist das Netzkabel Öffnen der Ma- schine zu entfernen. Wenn die Spannung unterschiedlich...
-
Seite 23: Standardzubehör
SPEZIFIKATION 2 -Spur (4 -Spur), 2 -Kanal stereo- Spuren: phonisch Spulend urchme s ser : 18 cm maximal Stereo 19 cm/sek. und 9,5 cmlsek. Bandgeschwindigkeit: headphone (8 ohms) Motore: Polumschaltbarer Hysterese-Synchronmotor Wirbelstromwickelmotor Tape eraser Köpfe : 2-Spur (4-Spur), 2-KanaI: Lösch-, Aufnahme- Head eraser... - Seite 24 Fehiersuchtabelle Laufverk Keine Beleuehtung, keine Bewegung— —Netzkabel nicht eingesteckt oder schadhaft — Uberprüfe Netzkabel — Sicherung (2 A) defekt — — erneuere Sicherung Tonwelle dreht sich nieht Bandendabschaltungin Abschaltposition — — überprüfe Stellung des Bandendab— schalters Antriebsriemen zwischen monmotor und erneuere Antriebsriemen Oder justie—...
