DOMINO Cx Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Cx Serie:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
DE
Cx-Series
Benutzerhandbuch
Cx150i
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DOMINO Cx Serie

Inhaltszusammenfassung für DOMINO Cx Serie

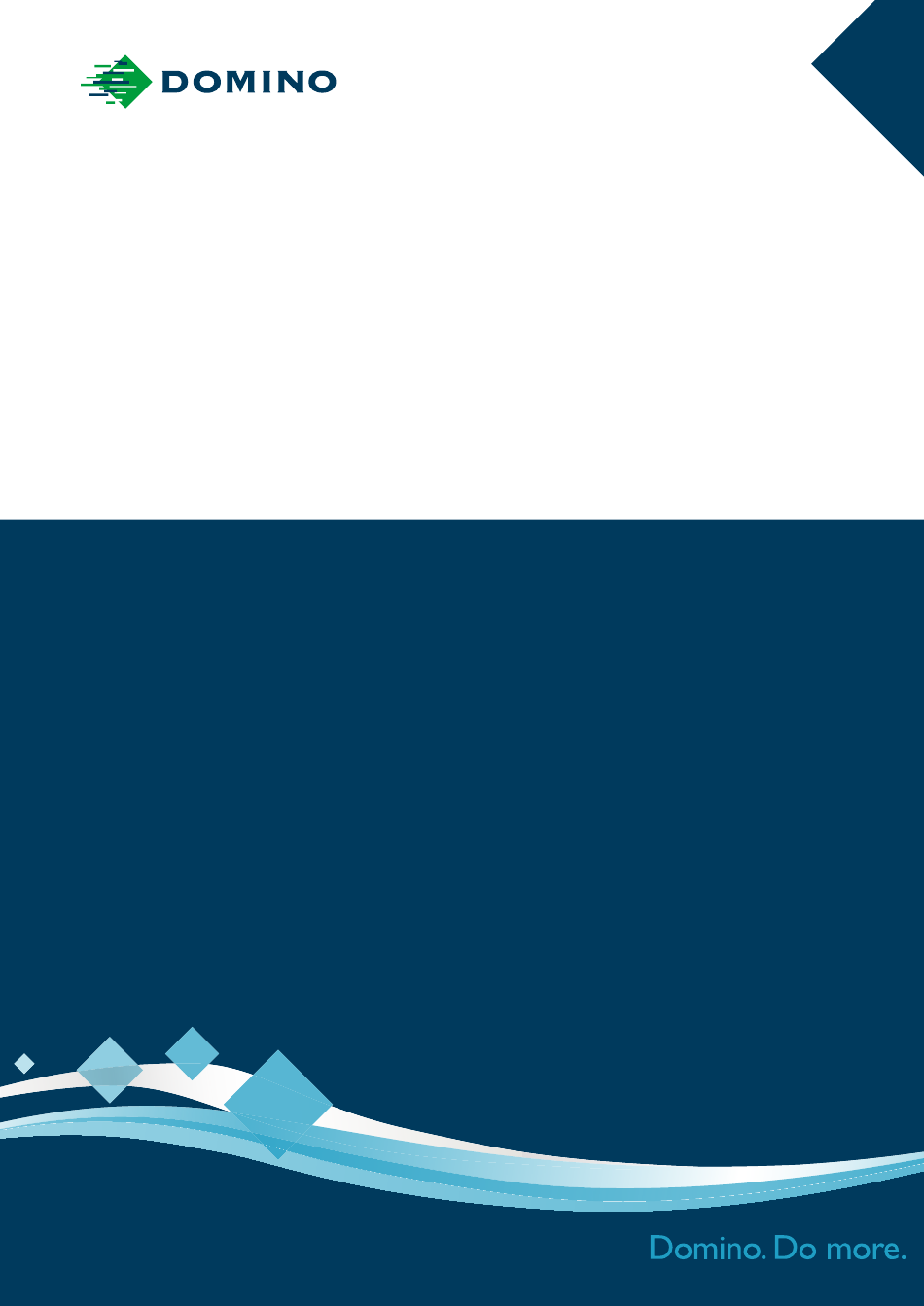

  • Seite 1 Cx-Series Benutzerhandbuch Cx150i...
  • Seite 2 Speichermedium gespeichert oder in irgendeiner Form übertragen werden, sei es elektronisch, mechanisch, durch Fotokopie, Aufnahme oder in anderer Form. Domino Printing Sciences plc arbeitet fortlaufend an der Verbesserung seiner Produkte und behält sich daher das Recht vor, die in diesem Dokument enthaltenen Spezifikationen ohne vorherige Ankündigung zu ändern.

  • Seite 3: Vorwort

    Nur von Domino ausgebildete Techniker dürfen Reparaturen oder Korrekturen durchführen oder auf andere Weise Einstellungen oder Maschinenteile verändern. Es sind immer Domino-Originalteile zu verwenden, um Qualität und Leistung zu gewährleisten. Die Benutzer dieses Geräts werden darauf hingewiesen, dass die Informationen in Teil 1: „Arbeitsschutz“...

  • Seite 4: Warnung: Uv-Tinten

    WARNUNG: UV-TINTEN WARNUNG Gefährliche Chemikalien. Gefahr von Augen- und Haut‐ schäden. Tragen Sie in der Nähe des Druckers Ihre persönliche Schutzausrüstung (PSA) wie Nitrilhandschuhe, Schutzbril‐ le und Schutzanzug. Das Sicherheitsdatenblatt enthält weitere Informationen • • zu den Gefährdungen im Zusammenhang mit den gelieferten Chemikalien •...

  • Seite 5: Warnung: Tintenabfälle

    WARNUNG: TINTENABFÄLLE WARNUNG Industrielle Chemikalie. Verletzungsgefahr. Behandeln und entsorgen Sie die Tinten- und Reinigungs‐ flüssigkeit-Abfälle als gefährliche Abfälle. Mischen Sie unterschiedliche Tintenarten und Waschlö‐ sungen nicht im selben Abfallstrom. Halten Sie die Abfallströme für die UV-Trocknung sowie für öl-, wasser- und für lösungsmittelbasierte Flüssigkei‐ ten sorgfältig voneinander getrennt.

  • Seite 6: Bestimmungsgemäße Verwendung

    Er verwendet entweder UV- oder ölbasierte Tinten. Genauere Angaben erhalten Sie bei Ihrem lokalen Support. Verwenden Sie diese Geräte nicht für andere Zwecke, es sei denn, Domino autorisiert dies. Falls das Gerät auf andere Weise als vom Hersteller angegeben verwendet wird, kann dies die am Gerät vorhandenen Schutzvorrichtungen beeinträchtigen.

  • Seite 7: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite Vorwort............3 WARNUNG: UV-Tinten.
  • Seite 8 Verbrauchsdaten..........57 Testdruck.

  • Seite 9: Einführung

    Einsatzort des Druckers. Weitere Informationen dazu entnehmen Sie den Sicherheitsdatenblättern (SDS). Nachfolgend sind einige Grundsätze angeführt, auf deren Grundlage die notwendigen Vorsichtsmaßnahmen getroffen werden können: Sicherheitstraining Domino empfiehlt Sicherheitsschulungen für alle Mitarbeitenden, die mit UV-Tinten und UV-Härtungssystemen arbeiten. Diese Schulungen sollten folgende Punkte umfassen: • •...

  • Seite 10: Installationssicherheit

    Wenn ein Gegenstand vor die Lampe gestellt wird, kann er sich übermäßig erhitzen. Deshalb sollte die Lampe an einem Ort stehen, an dem dies kaum möglich ist. Domino empfiehlt, die maximale Einschaltdauer der Lampe zu reduzieren. • • Das Gerät ist nur für den Innenbereich geeignet.

  • Seite 11: Entsorgung

    • Tauschen Sie das elektrische Netzkabel (Stromversorgungskabel) nur gegen ein gleichwertiges Kabel aus. • • Verwenden Sie nur das von Domino gelieferte Netzkabel (Stromversorgungskabel). • • Die Geräte können ferngesteuert werden. Schalten Sie ferngesteuerte Geräte aus und trennen Sie sie von der Stromversorgung, bevor Sie sie reinigen oder warten.
  • Seite 12 • • Abfälle von Reinigungsmitteln EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 13: Warn-, Achtungs- Und Allgemeine Hinweise

    WARN-, ACHTUNGS- UND ALLGEMEINE HINWEISE Die in diesem Handbuch verwendeten Warn-, Achtungs- und allgemeinen Hinweise sind durch internationale Gefahrensymbole gekennzeichnet. Die nachstehenden Definitionen für die drei Arten von Hinweisen werden im Folgenden in dem Format beschrieben, in dem sie in diesem Dokument präsentiert werden. WARNUNG Worin besteht die Gefahr? Verletzungsgefahr.

  • Seite 14: Warnhinweis An Druckkopf

    Vorsicht vor elektrostatischer Entladung (ESD)Es müssen Vorsichtsmaß‐ nahmen gegen elektrostatische Entladungen getroffen werden: • • Schalten Sie die Maschine aus. • • Tragen Sie ein geerdetes Armband. • • Vermeiden Sie das Tragen von Kleidung, die elektrostatische Spannungen erzeugen kann. •...

  • Seite 15: Informationen Zu Tinte Und Flüssigkeiten

    Der unten gezeigte Warnhinweis befindet sich am Druckkopf. Er warnt den Bediener, die Düsenfläche NICHT zu berühren. INFORMATIONEN ZU TINTE UND FLÜSSIGKEITEN Domino liefert Sicherheitsdatenblätter (SDB) mit spezifischen Sicherheitsinformationen für jede seiner Tinten. Sicherheitsdatenblätter finden Sie im MSDS-Bereich der Domino-Website.
  • Seite 16 WARNUNG: UV-Tinten WARNUNG Gefährliche Chemikalien. Gefahr von Augen- und Haut‐ schäden. Tragen Sie in der Nähe des Druckers Ihre persönliche Schutzausrüstung (PSA) wie Nitrilhandschuhe, Schutzbril‐ le und Schutzanzug. Das Sicherheitsdatenblatt enthält weitere Informationen • • zu den Gefährdungen im Zusammenhang mit den gelieferten Chemikalien •...
  • Seite 17 Alle Flüssigkeiten müssen gemäß den örtlichen Vorschriften gelagert werden. Lagerung (UV-Tinten) Domino UV-Tinten haben eine kurze Aushärtungszeit und eine bemerkenswerte Druckqualität. Es ist jedoch wichtig, mit dem Material sorgfältig umzugehen, um nicht nur die besten Druckergebnisse zu erzielen, sondern auch die Sicherheit derjenigen zu gewährleisten, die damit arbeiten.

  • Seite 18: Vorgehensweise Bei Ausgelaufener Tinte Und Entsorgung

    Vor Sonnenlicht und fluoureszierendem Licht schützen Halten Sie die UV-Tinte von direktem Sonnenlicht und fluoreszierendem Licht fern und nehmen Sie den Beutel erst direkt vor dem Gebrauch aus dem Karton: UV- Tinte sollte nie direktem Sonnenlicht ausgesetzt werden. Eine längere Einwirkung kann zu einer unerwünschten Haushärtung führen und die Leistung der Tinte beeinträchtigen.

  • Seite 19: Personal

    ELEKTROSTATISCHE ENTLADUNG Um statische Entladungen von Geräten der Produktionslinie zu vermeiden, müssen die Geräte und alle darauf befindlichen Teile ordnungsgemäß geerdet sein. Domino ist zwar nicht für die Wartung der Kundengeräte verantwortlich, weist den Kunden aber auf die Bedeutung der ordnungsgemäßen Erdung hin. Bei der Installation des Druckers muss der Techniker von Domino (oder des Domino-Händlers) dafür...

  • Seite 20: Ende Des Produkt-/Batterielebenszyklus

    ENDE DES PRODUKT-/BATTERIELEBENSZYKLUS WARNUNG Entzündliche Materialien. Brand- und Explosionsgefahr. Die Batterie nicht durch Verbrennen entsorgen und nicht zerdrücken oder zerschneiden. Bei der Entsorgung der Batterien sind die örtlichen Entsor‐ gungsvorschriften einzuhalten. Die Batterie nicht bei hohen oder niedrigen Temperaturen aufbewahren. Die Batterie nicht an einem Ort aufbewahren, an dem sie einem niedrigen Luftdruck aufgrund großer Höhe ausge‐...
  • Seite 21 EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 22: Teil 2 Systembeschreibung

    TEIL 2 SYSTEMBESCHREIBUNG BESCHREIBUNG Die Domino Cx-Series ist eine Reihe von Piezo-Tintenstrahl-Druckern für industrielle Anwendungen, die für das Drucken von unveränderlichen oder variablen Daten auf Produkten in Produktionslinien entwickelt wurden. Genauere Angaben erhalten Sie bei Ihrem lokalen Support. Jeder Cx-Series-Drucker umfasst Folgendes: Cx1-Tintenba‐...

  • Seite 23: Cx150I Druckköpfe

    CX150I DRUCKKÖPFE KLEINER KOPF: GROSSER KOPF: Modellname: Modellname: Cx1-PH 32 A und Cx1-PH 32 B Cx1-PH 65 A und Cx1-PH 65 B Cx150i Druckkopf-Spezifikation   Physisch Kleiner Kopf Großer Kopf Cx1-PH 32 A Cx1-PH 65 A Cx1-PH 32 B Cx1-PH 65 B Standardausführung: Gebürsteter Edelstahl Gebürsteter Edelstahl...
  • Seite 24 Physisch Gewicht 1,92 kg 2,05 kg Maximale Druckhöhe: 32,5 mm 65 mm Vertikale Auflösung: 300 dpi 150 dpi Horizontale Auflösung: 600 dpi 600 dpi Niedrigste Druckhöhe: 23,3 mm 32,7 mm Umgebung Betriebstemperaturbe‐ 5°C bis 40°C reich: Feuchtigkeit: 10–90 % relative Luftfeuchtigkeit (ohne Kondensation, Anstieg um 10 °C je Stunde) Temperaturbereich (La‐...

  • Seite 25: Cx150I Tintenbasis

    Erreichbare Druckgeschwindigkeit Hinweis  ** 45 m/min beim großen Kopf. CX150I TINTENBASIS [1] Tintenbasis [2] Tintenschub [3] Tintenbeutel   Cx150i Tintenbasis-Spezifikation Physisch Druckköpfe (max.) Druckgruppen (max.) Interne Tintenkapazität Beutel: 500 ml Interner Tank: 54,3 ml Drehgeber-Eingänge 3 I/O-Anschlüsse Standardausführung: Gebürsteter Edelstahl EPT096490 DE - Ausgabe 2 - 08 April 2025...
  • Seite 26 Physisch Abmessungen (Breite x Tiefe x Höhe): 167,0 mm x 276,1 mm x 230,5 mm (ohne Schrauben, Einschaltknopf, Ver‐ (6,57“ x 10,87“ x 9,07“) riegelung, Steckerabdeckung, Halte‐ rung) Gewicht: 7,3 kg Tintenkapazität: Beutel 500 ml Interner Tank 54,3 ml IP-Schutzklasse: IP4X Elektrischer Eingang zur PSU (Nenn‐...

  • Seite 27: Cx150I Tintenbasis-Anschlüsse

    Cx150i Tintenbasis-Anschlüsse Symbol Nummer Beschreibung Hinweise I/O 1 D-Sub, 15-polig, Buchse Einschl. Produkterkennung Powered Ethernet IX-Anschluss. TouchPanel-Anschluss 1,25 Ampere (Insgesamt für beide An‐ Powered Ethernet schlüsse) DCI-Anschluss D-Sub, 9-polig, Buchse Drehgebereingang Encoder Connector Layout Leistungsaufnahme Anschluss über PSU. Netzwerkverbindung RJ45-Ethernet Für Web-UI für PC Netzwerkverbindung RJ45-Ethernet...

  • Seite 28: Spezifikation Für Anzeige

    I/O 3 D-Sub, 15-polig, Buchse Siehe  Connecting the Cx-Inkbase Controller. SPEZIFIKATION FÜR ANZEIGE TouchPanel 7 Physisch Anzeige: 800 x 600 Pixel, 7 Inch, berührungs‐ empfindlich Abmessungen (Breite x Tiefe x Höhe): 182 mm x 37 mm x 121 mm Gewicht: 0,8 kg Montage: VESA 75 mm x 75 mm auf der Rückseite...
  • Seite 29 Umgebung Verschmutzungsgrad Meereshöhe: Max. 2.000 Meter. EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 30: Betriebssicherheit

    TEIL 3 BETRIEB BETRIEBSSICHERHEIT • • Wenn Tinte aus dem Drucker oder aus einem Tintenbehälter austritt, schalten Sie das Gerät aus und benutzen Sie es nicht mehr. • • Wenn es Anzeichen für Schäden gibt, schalten Sie das Gerät aus und benutzen Sie es nicht mehr.

  • Seite 31: Einschalten

    EINSCHALTEN WARNUNG Gefährliche Chemikalien. Gefahr von Augen- und Haut‐ schäden. Tragen Sie in der Nähe des Druckers Ihre persönliche Schutzausrüstung (PSA) wie Nitrilhandschuhe, Schutzbril‐ le und Schutzanzug. Das Sicherheitsdatenblatt enthält weitere Informationen • • zu den Gefährdungen im Zusammenhang mit den gelieferten Chemikalien •...
  • Seite 32 Falls die Druckqualität schlecht ist, siehe Zusätzliche Reinigung auf Seite EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 33: Tintenoptimierung

    Tintenoptimierung Bei der Tintenoptimierung werden Luftblasen aus der Tinte entfernt (Entgasung). Wann Führen Sie die Tintenoptimierungsroutine durch, wenn: • • der Drucker zum ersten Mal eingeschaltet wird oder • • wenn der Drucker 3 Stunden oder länger nicht gedruckt hat. Normalerweise erscheint auf dem Bildschirm der Benutzeroberfläche eine gelbe Warnmeldung, die anzeigt, dass eine Tintenoptimierung erforderlich ist.
  • Seite 34 • • der Druckkopf und der Drucker bewegt werden und die Meniskuspumpe gestört werden kann. Auf dem Bild unten ist die Düsenkappe aufgesteckt, die Schrauben sind jedoch nicht angezogen. Tintenoptimierungsverfahren Hinweis Legen Sie etwas saugfähiges Material (z. B. ein Tuch) unter die Düsenfläche und die Versandkappe.
  • Seite 35 Um die Tintenoptimierungsroutine zu starten, drücken Sie die Schaltfläche Manuelle Optimierung starten. Es erscheint ein Pop-up-Fenster mit der Bestätigung, dass die Düsenkappe (in der Benutzeroberfläche „Tintenkappe“ genannt) angebracht ist. Wenn Sie bereit sind fortzufahren, klicken Sie auf die Schaltfläche Start. Dieser Vorgang dauert etwa 2,5 Minuten.
  • Seite 36 Düsenkappe entfernen. Hinweis Seien Sie vorsichtig, da sich unten in der Düsenkappe Tinte ansammelt. Beim Abnehmen der Kappe kann Tinte tropfen. Kehren Sie auf der Benutzeroberfläche zur Startseite zurück. EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 37: Spülen Und Abwischen

    Spülen und Abwischen Drücken Sie auf der Benutzeroberfläche auf Home. Drücken Sie die Taste für die Druckerbasis, um den Druckkopf zu reinigen. Verwenden Sie ein trockenes Cx-Tuch zum Abwischen des Kopfes. Hinweis Die geringe Größe der Tropfen auf dem kleinen Druckkopf führt dazu, dass die Tinte nicht immer effektiv an der Düsenfläche herunterläuft.

  • Seite 38: Druckrichtung

    Geben Sie ein wenig Reinigungsflüssigkeit (UV9X) darauf. Wischen Sie damit über die Oberfläche der Düsen. Rückstände der Reinigungsflüssigkeit können die Druckqualität beeinträchtigen: Wischen Sie die Oberfläche der Düse trocken, wie oben unter Spülen und Abwischen beschrieben. Abdecken des Druckkopfes Wenn der Drucker längere Zeit nicht benutzt wird, z. B. über Nacht, bringen Sie die Düsenkappe an.

  • Seite 39: Etikett Zum Drucken Wählen

    Etikett zum Drucken wählen Nur Benutzer mit gültigem Kennwort können Etiketten für den Druck zuweisen. So weisen Sie über den Label-Manager ein Etikett für den Druck zu: Wählen Sie Home > Label-Manager. Öffnen Sie den Ordner Label. Suchen Sie nach dem Etikett und wählen Sie das Symbol „An Drucker senden“: Druck starten Um den Druckvorgang zu starten, wählen Sie das Symbol Start am oberen Rand der...
  • Seite 40 Während des Betriebs Tintenhaftung und Aushärtung Prüfen Sie die Aushärtung der Tinte Um zu überprüfen, ob ein mit UV-härtender Tinte erstellter Druck ordnungsgemäß ausgehärtet wurde, bevor Sie ihn bearbeiten, können Sie einige nicht-invasive Tests durchführen. Anhand dieser Tests lässt sich feststellen, ob die Tinte vollständig ausgehärtet ist und auf dem Substrat haftet, ohne klebrig zu sein, zu verschmieren oder zu wenig ausgehärtet zu sein.
  • Seite 41 Reduzieren Sie die Liniengeschwindigkeit, um die Bestrahlung durch die Lampe zu verlängern. • • Erhöhen Sie die Intensität der Lampe. (Wenden Sie sich dazu an Domino.) • • Installieren Sie eine zusätzliche Lampe an der Produktionslinie. (Wenden Sie sich dazu an Domino.) Weitere Tests für die Aushärtung...
  • Seite 42 Es gibt keinen Praxistest für die Haftung der Tinte auf dem Substrat. Die Kompatibilität von Tinte und Substrat sollte bei der Einrichtung einer Produktionslinie überprüft werden. Dabei sollte auch die Haftung der Tinte auf dem Bedruckstoff überprüft werden. Für Informationen und Hinweise mit Domino Kontakt aufnehmen. Druck stoppen Um den Druckvorgang zu stoppen, wählen Sie das Symbol Stopp oben auf der...

  • Seite 43: Ausschalten

    AUSSCHALTEN WARNUNG Gefährliche Chemikalien. Gefahr von Augen- und Haut‐ schäden. In Druckernähe ist Schutzausrüstung wie Schutzhand‐ schuhe und Schutzbrillen zu tragen. Kontakt mit Chemikalien kann Haut- oder Augenschäden ver‐ ursachen. Siehe Sicherheitsdatenblatt. So schalten Sie den Drucker für länger als 24 Stunden aus: Basiseinheit mithilfe des Ein-/Ausschalters ausschalten.

  • Seite 44: Benutzeroberfläche

    BENUTZEROBERFLÄCHE Hinweis Das Aussehen der Screenshots der Benutzeroberfläche in diesem Handbuch kann von dem der TouchPanel-Oberfläche abweichen. Startbildschirm Nach dem Starten des Druckers wird der folgende Startbildschirm angezeigt. Einstellung Erklärung Informations‐ Zeigt Druckerinformationen an. Informationen zum Tinten‐ leiste füllstand finden Sie unter Tintenstandsymbole auf Seite Bildschirm zur allgemeinen Geräteeffizienz auf Seite...
  • Seite 45 Einstellung Erklärung Druckername Zeigt den Namen des Druckers an, mit dem die Benutzer‐ oberfläche verbunden ist. Sie können den Namen ändern, indem Sie Home > Einstellungen > Einstellungen > Systemin‐ formationen auswählen und die Einstellung Druckername ändern. Label-Manager Öffnen Sie den Label-Manager, um Etiketten als Vorschau anzuzeigen und zum Drucken zu senden.

  • Seite 46: Einstellungsbildschirm

    Einstellungsbildschirm Der Einstellungsbildschirm zeigt erweiterte Druckereinstellungen, Diagnose- Werkzeuge und Assistenten. Das Symbol für Einstellung auf dem Startbildschirm wählen, um auf diesen Bildschirm zu gelangen. Die Abbildung unten zeigt den Einstellungsbildschirm. Der Zugriff ist entsprechend den Benutzerrechten eingeschränkt, wie in der folgenden Tabelle dargestellt.
  • Seite 47 Link Zugriffsrechte Ink Settings Administrator Service Einstel‐ Benut‐ lung** zer** Printer Configuration Administrator Service Einstel‐ Benut‐ lung** zer** EPT096490 DE - Ausgabe 2 - 08 April 2025...
  • Seite 48 Bildschirme mit Druckerinformationen Die Informationsbildschirme zeigen detaillierte Echtzeitinformationen über die Leistung des Druckers an. So öffnen Sie die Informationsbildschirme: Drücken Sie das Symbol in der Informationsleiste. Auf dem Bildschirm nach links oder rechts streichen, um zum nächsten oder vorherigen Bildschirm zu gelangen. Drücken Sie das Symbol, um den Informationsbildschirm zu schließen.

  • Seite 49: Anschlüsse-Bildschirm

    Anschlüsse-Bildschirm Einstellung Erklärung Nächster Bild‐ Geht weiter zum nächsten Bildschirm. schirm (8) USB Zeigt den USB-Verbindungsstatus für die USB-Buchse 8 (9) USB Zeigt den USB-Verbindungsstatus für die USB-Buchse 9 (6) Ethernet Zeigt den Ethernet-Verbindungsstatus für die Ethernet- Buchse 6 an. (7) Ethernet Zeigt den Ethernet-Verbindungsstatus für die Ethernet- Buchse 7 an.
  • Seite 50 Verbrauchsmaterialien-Bildschirm Einstellung Erklärung Vorheriger Bild‐ Geht zum vorherigen Bildschirm zurück. schirm Nächster Bild‐ Geht weiter zum nächsten Bildschirm. schirm Tintenposition Gibt an, wo sich die Tinte befindet: Tank oder Beutel. Übersicht Tinten‐ Grafische Anzeige des Tintenfüllstands. füllstand Status Kapazität (ml) Kapazität der einzelnen Tintencontainer.
  • Seite 51 Tintenstandsymbole Die Tintenstandsymbole zeigen an, wie viel Tinte in jedem Tintenbehälter vorhanden ist. Anteil Symbol voll Tankvolumen (ml) Beutelvolumen (ml) Voll bis 35 Voll bis 500 < 26,25 < 375 < 17,5 < 250 < 8,75 < 125 Kein Tintenbeutel erkannt. EPT096490 DE - Ausgabe 2 - 08 April 2025...
  • Seite 52 Bildschirm zur allgemeinen Geräteeffizienz Der Bildschirm zur allgemeinen Geräteeffizienz (OEE, Overall Equipment Efficiency) gibt dem Bediener Aufschluss über den Fortschritt gemessen an den vom Bediener gesetzten Zielen. Die Informationen zur Effizienz des Druckers werden auf dem Bildschirm angezeigt und umfassen die verstrichene Zeit des aktuellen Druckauftrags, die geschätzte Uhrzeit für den Abschluss des Auftrags und die Betriebsverfügbarkeit des Druckers.
  • Seite 53 Einstellung Erklärung Nächster Beutelwech‐ Zeigt die geschätzte verbleibenden Zeit bis zum nächsten Wechsel des Tintenbeutels an. Name der Druckgrup‐ Zeigt den Namen der Druckgruppe an. Verstrichene Zeit Zeigt an, wie viel Zeit seit dem Zurücksetzen der OEE-Ziele vergangen ist. Geschätztes Ende des Zeigt die geschätzte Zeit bis zum Ende des aktuellen Auftrags Druckauftrags an.
  • Seite 54 Live-Statusbildschirm Die Abbildung zeigt den Live-Statusbildschirm. Einstellung Erklärung Vorheriger Bildschirm Geht zum vorherigen Bildschirm zurück. Name der Druckgrup‐ Identifiziert die Druckgruppe. Druckkopfkombinati‐ Zeigt den Druckkopf an. Druckzähler gesamt Zeigt an, wie viele Drucke ausgeführt wurden. Rücksetzbarer Druck‐ Zeigt an, wie viele Drucke ausgeführt wurden, seit der zähler rücksetzbare Druckzähler zurückgesetzt wurde.

  • Seite 55: Teil 4 Wartung & Fehlersuche

    TEIL 4 WARTUNG & FEHLERSUCHE WARNUNG: UV-STRAHLUNG WARNUNG Dieses Produkt strahlt UV-Licht aus. Gefahr von Augen- und Hautschäden. Tragen Sie in der Nähe des Druckers Ihre persönliche Schutzausrüstung (PSA) wie Nitrilhandschuhe, Schutzbril‐ le und Schutzanzug. Weitere Informationen über geeignete persönliche Schutzausrüstung (PSA) finden Sie im Sicherheitsdaten‐...

  • Seite 56: Warnung: Tintenabfälle

    • Tauschen Sie das elektrische Netzkabel (Stromversorgungskabel) nur gegen ein gleichwertiges Kabel aus. • • Verwenden Sie nur das von Domino gelieferte Netzkabel (Stromversorgungskabel). • • Die Geräte können ferngesteuert werden. Schalten Sie ferngesteuerte Geräte aus und trennen Sie sie von der Stromversorgung, bevor Sie sie reinigen oder warten.

  • Seite 57: Verbrauchsdaten

    VERBRAUCHSDATEN Abfallbeseitigung WARNUNG Industrielle Chemikalie. Verletzungsgefahr. Behandeln und entsorgen Sie die Tinten- und Reinigungs‐ flüssigkeit-Abfälle als gefährliche Abfälle. Mischen Sie unterschiedliche Tintenarten und Waschlö‐ sungen nicht im selben Abfallstrom. Halten Sie die Abfallströme für die UV-Trocknung sowie für öl-, wasser- und für lösungsmittelbasierte Flüssigkei‐ ten sorgfältig voneinander getrennt.
  • Seite 58 Entfernen des Tintenbeutels WARNUNG Gefährliche Chemikalien. Gefahr von Augen- und Haut‐ schäden. Tragen Sie in der Nähe des Druckers Ihre persönliche Schutzausrüstung (PSA) wie Nitrilhandschuhe, Schutzbril‐ le und Schutzanzug. Das Sicherheitsdatenblatt enthält weitere Informationen • • zu den Gefährdungen im Zusammenhang mit den gelieferten Chemikalien •...
  • Seite 59 Drücken Sie den Clip zusammen und drehen Sie den Beutel wie dargestellt: Nehmen Sie den Beutel wie abgebildet aus dem Schub: EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 60: Installieren Des Tintenbeutels

    Installieren des Tintenbeutels WARNUNG Gefährliche Chemikalien. Gefahr von Augen- und Haut‐ schäden. Tragen Sie in der Nähe des Druckers Ihre persönliche Schutzausrüstung (PSA) wie Nitrilhandschuhe, Schutzbril‐ le und Schutzanzug. Das Sicherheitsdatenblatt enthält weitere Informationen • • zu den Gefährdungen im Zusammenhang mit den gelieferten Chemikalien •...
  • Seite 61 Ziehen Sie den Schub [2] aus der Tintenbasis [1]: Drehen Sie den Beutel [3] wie abgebildet: Schieben Sie den Beutel wie abgebildet in den Schub: Drücken Sie den Clip zusammen und drehen Sie den Beutel wie dargestellt. Er rastet ein. EPT096490 DE - Ausgabe 2 - 08 April 2025...
  • Seite 62 Schieben Sie den Tintenschub in die Tintenbasis: EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 63: Testdruck

    TESTDRUCK Mit einen Testdruck können Sie eine Reihe von Fehlern beim Drucken identifizieren. Testetikett Das folgende Etikett wird standardmäßig mit dem Drucker bereitgestellt. Es sollte mit einer vertikalen Auflösung von 150 DPI (d. h. mit nur einer Düsenreihe) gedruckt werden. Einheitlich Ein einheitlich ausgefüllter Block zeigt an, dass alle Düsen erwartungsgemäß...

  • Seite 64: Purge / Prime

    PURGE / PRIME WARNUNG Gefährliche Chemikalien. Gefahr von Augen- und Haut‐ schäden. In Druckernähe ist Schutzausrüstung wie Schutzhand‐ schuhe und Schutzbrillen zu tragen. Kontakt mit Chemikalien kann Haut- oder Augenschäden ver‐ ursachen. Siehe Sicherheitsdatenblatt. ACHTUNG Risk of damage to the print head. Do not touch the nozzle face of the print head.

  • Seite 65: Zusätzliche Reinigung

    ZUSÄTZLICHE REINIGUNG Um die optimale Leistung der Cx-Druckköpfe aufrechtzuerhalten, wird empfohlen, das richtige Reinigungsverfahren in folgenden Fällen durchzuführen: • • Beim Starten/Stoppen • • Nach längerer Inaktivität • • Bei Verlegung des Druckers Während des Standardbetriebs kann in Fällen, in denen die Druckqualität nachlässt, eine Spülung/ein Priming erforderlich sein.
  • Seite 66 ACHTUNG Gefahr von Beschädigungen des Druckkopfs Die Tücher sind zum einmaligen Gebrauch gedacht • • Die Polyesterwischtücher EPT064254 dürfen nur einmal verwendet werden. • • Es ist jedes Mal ein frisches, sauberes Tuch zu verwen‐ den. Wischen Sie immer in der Richtung, in der das Produkt über die Düsen fließt, •...
  • Seite 67 Cleaning Materials Sprühreiniger ACHTUNG Gefahr einer Beschädigung des Druckkopfs. Verwenden Sie nur die richtigen Rei‐ nigungsmittel für die Druckköpfe. Verwendung: • • WE-UV9X für UV-Tinten • • WJ915-1 für Tinten auf Ölbasis. Verwenden Sie KEINE C6000- Reiniger. Sie sind NUR für C6000 be‐ stimmt.
  • Seite 68 Wischtücher ACHTUNG Gefahr einer Beschädigung des Druckkopfs. Verwenden Sie nur die richtigen Reinigungsmittel für den Cx150i: • • Die Polyestertücher, EPT064254 Die Tücher sind zum einmaligen Gebrauch gedacht: • • Die Tücher dürfen nur EINMAL verwendet werden. • • Es ist jedes Mal ein frisches, sauberes Tuch zu verwen‐ den.

  • Seite 69: Wenn Düsen Fehlen

    Testdruck Nehmen Sie einen Testdruck vor. Prüfen Sie, ob alle Düsen vorhanden sind. Wenn Düsen fehlen Wiederholen Sie den Vorgang des Spülens und Abwischens. Wiederholen Sie den Testdruckvorgang. Hinweis Es können zwei oder mehr Reinigungs- und Wischvorgänge erforderlich sein, bis alle Düsen richtig funktionieren.

  • Seite 70: Fehlersuche Und -Behebung

    FEHLERSUCHE UND -BEHEBUNG Status Nachstehend werden einige Druckerstatus mit Erklärungen aufgeführt. Druckerstatus werden in der Registerkarte „Status“ oben in der QuickStep- Benutzeroberfläche angezeigt. Farbe der Regis‐ Status Erklärung terkarte "Status" Leerlauf Grau Die Druckgruppe ist nicht aktiv. Bereit Grün Die Druckgruppe ist bereit zum Drucken. Alarme Alarme werden auf der Registerkarte „Status“...
  • Seite 71 Die unten abgebildeten Symbole können ausgewählt werden. Symbol Erklärung Wählen Sie das Symbol Details aus, um die folgenden Informationen anzuzeigen: • • Datum und Uhrzeit beim Eintreten des Alarms • • Alarm-ID-Nummer • • Alarm Level • • Detailinformationen über den Alarm •...
  • Seite 72 Alarmstufe Alarmtext 6294 UV-System offline 6288 Fehler bei der UV-Lampe 6292 Fehler beim Sicherheits‐ schütz des UV-Systems 6293 Kein Lampe – Timeout- Fehler EPT096490 DE - Ausgabe 2 - 08 April 2025...

  • Seite 73: Probleme Mit Der Druckqualität

    Probleme mit der Druckqualität Problem Beispiel Aktion Druckkopf zu weit vom Druckkopf absenken, bis die Substrat entfernt Druckqualität akzeptabel ist. Druckkopf berührt das Druckkopf anheben, bis die Substrat Druckqualität akzeptabel ist. Druckkopf abgewin‐ Sicherstellen, dass die Druckdü‐ kelt sen parallel zur vorderen Kante des Substrats ausgerichtet sind.
  • Seite 74 EPT096490 DE - Ausgabe 2 - 08 April 2025...
  • Seite 75 EPT096490 DE - Ausgabe 2 - 08 April 2025...
  • Seite 76 Domino Cx150i Benutzerhandbuch Domino Printing Sciences plc arbeitet laufend an der Verbesserung seiner Produkte und behält sich daher das Recht vor, die in diesem Handbuch enthaltenen Spezifikationen ohne vorherige Ankündigung zu ändern. © Domino Printing Sciences plc 2025. Alle Rechte vorbehalten.
