Boss RC-505 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Boss Anleitungen
  4. Audio- und Videozubehör
  5. RC-505
  6. Bedienungsanleitung

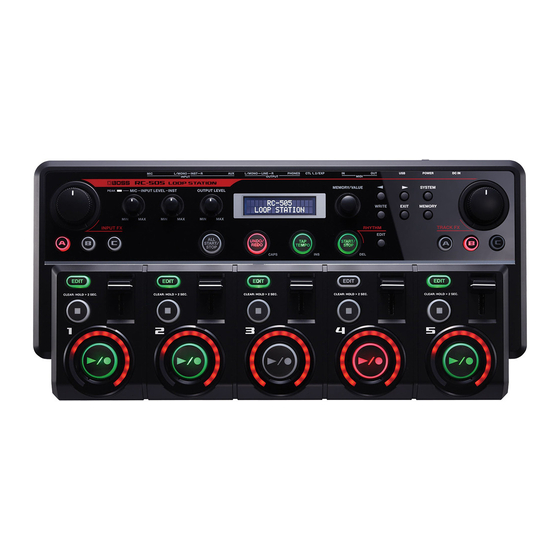

Boss RC-505 Bedienungsanleitung

Loop station
Vorschau ausblenden Andere Handbücher für RC-505:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
* Dieses Gerät besitzt Demodaten in den Speichern "Phrase Memory 95–99". Sie sollten von diesen Daten mithilfe eines Rechners
eine Sicherheitskopie erstellen, falls Sie den internen Speicher löschen möchten. Siehe „Übertragen der Daten auf den Rechner" (S.
27).
* In der Werksvoreinstellung wird der RC-505 nach ca. 10 Stunden automatisch ausgeschaltet, wenn das Gerät in der Zwischenzeit
nicht bedient wurde. Wenn der RC-505 dauerhaft eingeschaltet bleiben soll, müssen Sie den Parameter "Auto Off" auf die
Einstellung "OFF" setzen. Siehe S. 22 und „Grundsätzlicher Vorgang für das Editieren der Einstellungen" (S. 5).
• Bei Ausschalten des Gerätes werden alle bis dahin nicht gesicherten Daten gelöscht. Stellen Sie daher sicher, alle wichtigen Daten zu
sichern, bevor Sie das Gerät ausschalten bzw. dieses sich automatisch ausschaltet.
• Wenn sich das Gerät automatisch ausgeschaltet hat, müssen Sie es wieder manuell einschalten (S. 7).

Eigenschaften

Der RC-505 ist ein Live Performance-Gerät, mit dem Sie verschiedene Aufnahmeschleifen (Audio Loops) aufnehmen
und danach in Echtzeit abspielen können (z.B. Gesang oder Gitarrenpassagen). Sie können damit "Sound-on-Sound"-
Aufnahmen durchführen und interaktive Live-Performances gestalten.
• Bis zu fünf Loops gleichzeitig abspielbar.
• Input-Effekte für die Aufnahme, z.B. "Robot Voice" oder "Vocoder".
• Track-Effekte für die Playback-Spuren wie z.B. Rotations-Geschwindigkeit eines Plattenspielers oder Stotter-Effekte (wie
wiederholte Noten bei einem Sampler).
• Kombinieren von vorbereiteten Loops mit neuen Aufnahmen. Sie können auch WAV-Daten vom einem Rechner als
Phrase Loops in den RC-505 importieren.
• Zusammenschließen des RC-505 mit externem MIDI-Equipment als erweiteres Live Performance-Setup.
Lesen Sie zuerst die Abschnitte "SICHERHEITSHINWEISE" und "WICHTIGE HINWEISE" (S. 33; S. 34). Diese beinhalten wichtige
Informationen für den sicheren Betrieb des Gerätes. Lesen Sie danach die Anleitung vollständig durch, um einen Überblick
über alle Funktionen dieses Gerätes zu erhalten. Bewahren Sie die Anleitung auf und verwenden Sie diese als Referenz.
Copyright © 2013 BOSS CORPORATION
Alle Rechte vorbehalten. Vervielfältigung, als Ganzes oder in Teilen, als Print oder elektronische Datei bedarf einer schriftlichen
Genehmigung von BOSS CORPORATION.
English
Deutsch
Français
Italiano
Español
Português
Nederlands

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Boss RC-505

Inhaltszusammenfassung für Boss RC-505

  • Seite 1: Eigenschaften

    Sicherheitskopie erstellen, falls Sie den internen Speicher löschen möchten. Siehe „Übertragen der Daten auf den Rechner“ (S. 27). * In der Werksvoreinstellung wird der RC-505 nach ca. 10 Stunden automatisch ausgeschaltet, wenn das Gerät in der Zwischenzeit nicht bedient wurde. Wenn der RC-505 dauerhaft eingeschaltet bleiben soll, müssen Sie den Parameter “Auto Off” auf die Einstellung “OFF”...

  • Seite 2: Inhaltsverzeichnis

    Verbinden von zwei RC-505 ........29...

  • Seite 3: Überblick Über Den Rc-505

    Die Daten bzw. Einstellungen für “Track 1–5”, “Rhythm”, “Input FX” und “Track FX” werden pro Phrasenspeicher individuell gesichert. Was ist ein Rhythmus? (S. 19) Zusätzlich zu den fünf Spuren (Tracks) besitzt der RC-505 auch eine Rhythmus-Sektion. Sie können zum Tempo des Rhythmus die Spuren aufnehmen.

  • Seite 4: Kurzanleitung

    Drücken Sie den leuchtenden Taster [A]–[C], so dass die Anzeige erlischt . Einstellen der Lautstärke Steuern eines Effektes Verwenden Sie den [INPUT FX]/[TRACK FX]-Regler . Bestimmt die Gesamtlautstärke des RC-505. Auswählen des Effekttyps Drücken Sie einen der Taster [A]–[C], so dass die Anzeige leuchtet . [MEMORY/VALUE]-Regler: Auswahl des Effekttyps .

  • Seite 5: Rhythm

    Name Play Mode (Multi; S. 12) sowie die noch verfügbare Aufnahmezeit (S. 22) überprüfen. Grundsätzlicher Vorgang für das Editieren der Einstellungen Das Verändern der Einstellungen des RC-505 ist sehr einfach und Phrase Memory System leicht zu merken. Gehen Sie wie folgt vor.

  • Seite 6: Die Anschlüsse (Rückseite)

    Seite 26 Phantomspeisung verträgt, kann sowohl der mit einem Rechner verbinden und (zusätzliches Zubehör). RC-505 und das externe Gerät beschädigt werden. sowohl WAV-Daten in den RC-505 Lesen Sie zu diesem Thema die Anleitung des übertragen als auch die Daten verwendeten Mikrofons bzw. Gerätes.

  • Seite 7: Einschalten

    * Regeln Sie vor dem Ein- bzw. Ausschalten immer die Lautstärke auf Minimum. Auch bei minimaler Lautstärke ist noch ein leises Geräusch zu hören, dieses ist aber normal und keine Fehlfunktion. Hinweise zum Ausschaltvorgang Der RC-505 darf in den folgenden Situationen nicht ausgeschaltet werden, ansonsten können Daten verloren gehen. • Während der Aufnahme, der Overdub-Aufnahme oder des Playbacks • Während eines Undo/Redo-Vorgangs •...

  • Seite 8: Beispiel Für Eine Loop-Aufnahme

    Track 1 Aufnahme Playback Track 2 Aufnahme Playback Track 3 Aufnahme Aufnahme zu einem Rhythmus Zusätzlich zu den fünf Aufnahmespuren besitzt der RC-505 eine Rhythmussektion, mit deren Hilfe Sie ein Tempo vorgeben lassen können. Siehe „Einstellungen für den Rhythmus“ (S. 19).

  • Seite 9: Die Loop-Aufnahme Auf Einer Spur

    Kurzanleitung Die Loop-Aufnahme auf einer Spur Beispiel: Track 1. Drücken Sie nach zwei Takten den Track 1 [ / ]-Taster, um den Loop zu aktivieren. Singen Sie die Bassdrum-Vocals in das Mikrofon: Drücken Sie den Track 1 [ / ]-Taster, um “Dun! Dun! Dun! ...”...

  • Seite 10: Verwalten Von Aufgenommenen Phrasen

    Wenn Sie einen anderen Phrasenspeicher auswählen bzw. den Sie können die Inhalte von zwei Phrasenspeichern vertauschen und RC-505 ausschalten, ohne die aufgenommenen Daten gesichert damit die Reihenfolge von Phrasenspeichern neu arrangieren. zu haben, gehen die bis dahin nicht gespeicherten Daten verloren.

  • Seite 11: Kopieren Einer Spur Aus Einem Phrasenspeicher (Copy Track)

    Verwalten von aufgenommenen Phrasen Kopieren einer Spur aus einem Abrufen von häufig verwendeten Phrasenspeicher (Copy Track) Phrasen (User Set) Sie können die Daten einer Spur eines der Phrasenspeicher in den Sie können die Phrasen eines häufig verwendeten Phrasenspeichers aktuell gewählten Phrasenspeicher hinein kopieren. als “User-Set”...

  • Seite 12: Einstellungen Für Die Tracks 1-5

    Einstellungen für die Tracks 1–5 Sie können für jede Spur individuell Einstellungen vornehmen, z.B. die Art und Weise, wie der Loop einer Spur abgespielt wird. Hinweise zum Einstellen der Parameter finden Sie unter “Grundsätzlicher Vorgang für das Editieren der Einstellungen” (S. 5). Hinweis Mit den [ ]-Tastern weren die Parameter ausgewählt.

  • Seite 13: Bestimmt, Wie Eine Spur Gestartet Wird (Start Mode)

    Einstellungen für die Tracks 1–5 Parameter Wert Beschreibung Bestimmt, wie eine Spur gestartet wird (Start Mode) Track1:StartMode IMMEDIATE Bestimmt, ob eine Spur sofort gestartet oder eingeblendet wird. IMMEDIATE Das Playback wird sofort gestartet. Das Playback wird eingeblendet. FADE IN * Mit “Fade Time” (S. 16) wird die Länge der Einblendungszeit bestimmt. Bestimmt, wie eine Spur gestoppt wird (Stop Mode) Track1:Stop Mode IMMEDIATE...

  • Seite 14: Das Original-Tempo

    (S. 15) ausgewählt werden, dass für alle fünf Spuren (1–5) gilt. Nach Ende einer Aufnahme wird das Original-Tempo wie nachfolgend beschrieben automatisch berechnet. * Der RC-505 zeigt im Display nicht den Wert des Originaltempos an. Situation Original Tempo-Wert, der gesichert wird Der Rhythmus spielt .

  • Seite 15: Die Phrase Memory-Einstellungen

    Rec:Rec Action REC→OVERDUB g Playback” (Rec Action) Wenn Sie den [ / ]-Taster drücken, schaltet der RC-505 normalerweise in der Reihenfolge Aufnahme g Overdub g Playback um (S. 4). Sie können diese Reihenfolge aber auch verändern. REC g Umschaltung in der Reihenfolge Aufnahme g Overdub g Playback.

  • Seite 16: Automatische Korrektur Der Loop-Länge (Loop Quantize)

    Die Phrase Memory-Einstellungen Parameter Wert Beschreibung Automatische Korrektur der Loop-Länge (Loop Quantize) Play:Quantize REC END Wenn für einen Track der Parameter „Loop Sync“ auf „ON“ gesetzt ist, wird unter den folgenden Bedingungen das Timing des aufgenommenen Loops automatisch auf das Tempo und die Taktart des ausgewählten Rhythmus korrigiert (Loop Quantize), auch wenn Sie bei Beenden der Aufnahme den Taster etwas zu früh bzw.

  • Seite 17: Die Funktionen Der Fx-Regler Und Externer Controller (Assign)

    Die Phrase Memory-Einstellungen Die Funktionen der FX-Regler und externer Controller (Assign) Sie können die Funktionen der RC-505 Taster und angeschlossener externer Pedale (S. 18) für jeden Phrasenspeicher individuell einstellen und sichern. Sie können zusätzlich Einstellungen für den Empfang von MIDI Control Change- Meldungen externer Pedaleinheiten (wie dem Roland FC-300) vornehmen.

  • Seite 18: Anschließen Externer Pedale

    Expression-Pedal (EV-5, zusätzliches Zubehör). * Wenn Sie einen FS-5U über ein Mono-Klinkenkabel anschließen, wird damit nur CTL 1 gesteuert. Die Voreinstellungen für Controller und Ziel-Parameter Sie können in der Voreinstellung des RC-505 die nachfolgend beschriebenen Parameter steuern. Assign Switch Assign Source...

  • Seite 19: Einstellungen Für Den Rhythmus

    Einstellungen für den Rhythmus Der RC-505 besitzt ein internes Rhythmusgerät, welches Sie als Takt- und Tempo-Referenz für Ihre Aufnahmen verwenden können. Wie die Parameter eingestellt werden, erfahren Sie im Abschnitt „Grundsätzlicher Vorgang für das Editieren der Einstellungen“ (S. 5). Hinweis Mit den [ ]-Tastern werden die Parameter angewählt.

  • Seite 20: Input Fx/Track Fx-Einstellungen

    Input FX/Track FX-Einstellungen Sie können sowohl für das eingehende Audiosignal als auch bereits aufgenommene Spuren zusätzliche Effekte anwenden. Diese werden als “Input FX” bzw. “Track FX” bezeichnet. Wie die Parameter eingestellt werden, erfahren Sie im Abschnitt „Grundsätzlicher Vorgang für das Editieren der Einstellungen“ (S. 5). * Der FX-Parameter, der nach Drücken des [ ]-Tasters erscheint, ist abhängig vom aktuell gewählten FX-Typ.

  • Seite 21: Fx-Parameter

    Input FX/Track FX-Einstellungen FX-Parameter FX Type Parameter Beschreibung Bestimmt die Lautstärke der tiefen Frequenzen. Bestimmt die Lautstärke der tiefen Mitten- Low-Mid FX Type Parameter Beschreibung Frequenzen. Bestimmt die Lautstärke der hohen Mitten- Bestimmt das Filter. High-Mid Frequenzen. Filtert alle Frequenzen oberhalb der Bestimmt die Lautstärke der hohen Frequen- Cutoff-Frequenz.

  • Seite 22: Die System-Einstellungen

    Playback Level Auto Off-Einstellung Sys:Auto Off Sie können erreichen, dass der RC-505 nach ca. 10 Stunden automatisch ausgeschaltet wird, wenn er in der Zwischenzeit nicht betätigt wurde. Ca. 15 Minuten vor Abschaltung erscheint im Display eine entsprechende Hinweismeldung. Die Werksvoreinstellung ist “ON”.

  • Seite 23: Ausgabe Des Audio-Eingangssignals Über Die Line

    Drücken Sie den [WRITE]-Taster, um den Vorgang Press [WRITE] auszuführen . Warten Sie, bis im Display die Anzeige “Completed!” Drücken Sie den [WRITE]-Taster . erscheint, und schalten Sie den RC-505 aus . Das Factory Reset Range-Display erscheint. Factory Reset SYSTEM + MEMORY...

  • Seite 24: Usb-Einstellungen

    STORAGE Bestimmt, wie der RC-505 über USB mit dem Rechner kommuniziert. Referenz Damit der RC-505 als USB Audio-Interface arbeiten kann, muss auf dem verwendeten Rechner vorher der USB-Treiber installiert werden. Siehe „Installieren des USB-Treibers“ (S. 26). STORAGE Der RC-505 kann Audiodaten (WAV-Dateien) mit einem Rechner austauschen.

  • Seite 25: Midi-Einstellungen

    Referenz Mehr zum Thema MIDI und Synchronisation erfahren Sie unter „Die MIDI-Einstellungen“ (S. 28). Der RC-505 verwendet zunächst sein internes Tempo und wird, wenn er über MIDI IN bzw. den USB- AUTO Anschluss MIDI Clock-Daten empfängt, automatisch auf “externe Synchronisation” umgeschaltet.

  • Seite 26: Die Verbindung Zu Einem Rechner Via Usb

    LOOP IN zum Looper Sounds mit einem Rechner aufzeichnen bzw. wiedergeben. USB OUT Level Sie können das Tempo des RC-505 über USB MIDI zum Tempo einer gleiches Signal wie die LINE auf einem Rechner installierten DAW-Software synchronisieren. OUTPUT-Buchsen Installieren des USB-Treibers * Der [OUTPUT LEVEL]-Regler beeinflusst nicht das USB-Audiosignal (OUT).
  • Seite 27 Phrasenspeicher dann sichern und erst danach die WAV-Datei importieren. Bei 2 Takten…Tempo: 70 • Der RC-505 nimmt an, dass Sie in Taktabständen von “1, 2, 4, 8, Bei 4 Takten…Tempo: 140 16... Takten” aufgenommen haben und berechnet das Tempo entsprechend in einem Bereich von “80–160”. Das Originaltempo Bei 8 Takten…Tempo: 280...

  • Seite 28: Anschließen An Externe Midi-Geräte

    MIDI OUT Sendet MIDI-Meldungen an externe MIDI-Geräte. Hinweis Sie können MIDI-Daten zwischen RC-505 und Rechner auch über den USB-Anschluss austauschen. Siehe „Die Verbindung zu einem Rechner via USB“ (S. 26) und „Einstellen des USB Mode“ (S. 24). Die MIDI-Einstellungen Informationen zum Einstellen der MIDI-Parameter finden Sie im Abschnitt „MIDI-Einstellungen“ (S. 25).

  • Seite 29: Steuern Des Rc-505 Über Ein Externes Midi-Gerät

    START/STOP” und den Parameter „Bestimmen des Ziel-Parameters (Assign Target)“ (S. 17) auf “ALL START/STOP”. * Wenn das Playback des RC-505 Mastergerätes gestartet wird, wird am RC-505 Slave-Gerät ein ALL START-Befehl ausgelöst. • Spuren mit Tempo Sync=ON werden mit dem Phrase Memory-Tempo des RC-505 Master-Gerätes abgespielt.

  • Seite 30: Mögliche Fehlerursachen

    Wenn der RC-505 über MIDI IN bzw. USB MIDI Clock-Meldungen empfängt, synchronisiert Wird der RC-505 über MIDI synchronisiert? er sein Tempo zur externen MIDI Clock. Wenn Sie erreichen möchten, dass der RC-505 sein internes Tempo verwendet, stellen Sie den Parameter “MIDI Sync” (S. 25) auf “INTERNAL”.

  • Seite 31: Liste Der Fehlermeldungen

    A) Es ist möglich, dass während der Datenübertragung im USB Storage Mode eine nicht lesbare Datei in den internen Speicher des RC-505 übertragen wurde (z .B . mit falschem WAV-Format Data Damaged! Wählen Sie bei der Factory Reset-Funktion (S. 23) die Option “SYSTEM oder/und ungültigem Dateinamen) .

  • Seite 32: Liste Der Rhythmus-Patterns

    Liste der Rhythmus-Patterns Beat Pattern Beat Pattern Beat Pattern Beat Pattern Simple Beat 1–4 Simple Beat 1–7 Simple Beat 1–6 Simple Beat 1–6 Shu e 1–2 Groove Beat 1–2 Groove Beat 1–3 Groove Beat 1–3 Hi-Hat 1–2 Shu e Bossa Feel Bossa Feel Kick &...

  • Seite 33: Sicherheitshinweise

    SICHERHEITSHINWEISE ANWEISUNGEN ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM SCHLAG ODER PERSONENSCHÄDEN WARNUNG Über die Symbole Über die Hinweise WARNUNG und ACHTUNG Betrieb des Gerätes im Ausland Wird für Anweisungen verwendet, die den Das Symbol macht den Benutzer auf wichtige Anweisungen WARNUNG Anwender vor Lebensgefahr oder der oder Warnungen aufmerksam.

  • Seite 34: Wichtige Hinweise

    Co., Ltd. in Japan. • Für die normale Reinigung wischen Sie das Gerät mit einem weichen, trockenen oder leicht • Roland, BOSS und LOOP STATION sind eingetragene angefeuchteten Tuch ab. Um hartnäckigen Schmutz Warenzeichen bzw. Warenzeichen der Roland zu entfernen, verwenden Sie ein mit einer milden, Corporation in den USA oder/und anderen Ländern.

  • Seite 35: Index

    Index All Start ..... . 16 Indicator ..... 22 Pan .

  • Seite 36: Technische Daten

    Technische Daten BOSS RC-505: Loop Station INPUT MIC (variabel): -40 dBu (typ.), -10 dBu (max) Mass Storage Nominaler INPUT INST (variabel): -10 dBu (typ.), +4 dBu (max) Audio/MIDI Eingangspegel INPUT AUX: -20 dBu INPUT MIC-Buchse: XLR (symmetrisch, mit Phantom- speisung DC 48 V, 10 mA Max)
  • Seite 37 Memo...
  • Seite 38 For EU Countries For China...

  • Seite 39: Federal Communications Commission Radio Frequency Interference Statement

    This product contains chemicals known to cause cancer, birth defects and other reproductive harm, including lead. For the USA DECLARATION OF CONFORMITY Compliance Information Statement Model Name : RC-505 Type of Equipment : Effector Responsible Party : Roland Corporation U.S.
