Boss RC-505 Zusatzanleitung

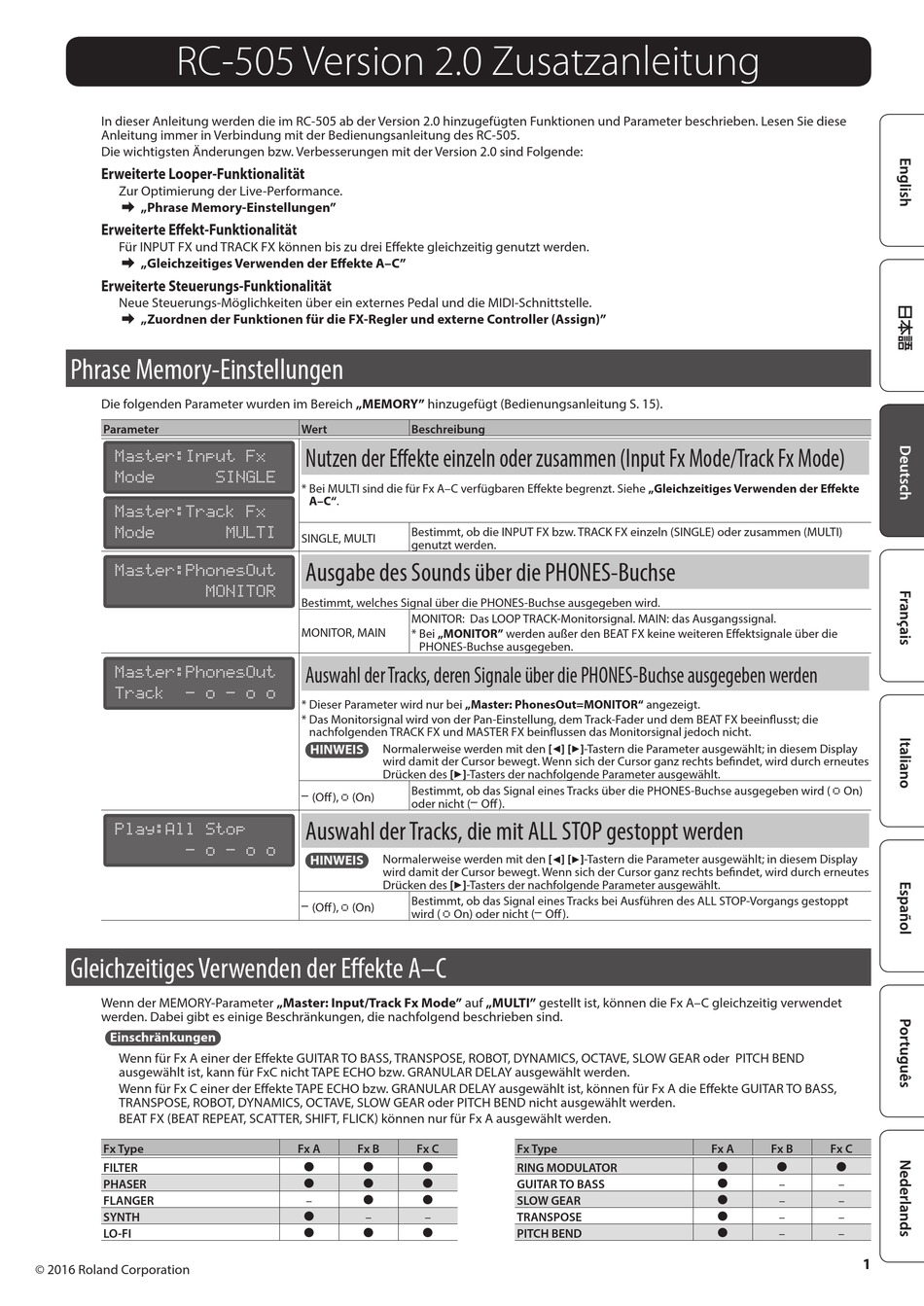

RC-505 Version 2.0 Zusatzanleitung
In dieser Anleitung werden die im RC-505 ab der Version 2.0 hinzugefügten Funktionen und Parameter beschrieben. Lesen Sie diese
Anleitung immer in Verbindung mit der Bedienungsanleitung des RC-505.
Die wichtigsten Änderungen bzw. Verbesserungen mit der Version 2.0 sind Folgende:
Erweiterte Looper-Funktionalität
Zur Optimierung der Live-Performance.
& „Phrase Memory-Einstellungen"
Erweiterte Effekt-Funktionalität
Für INPUT FX und TRACK FX können bis zu drei Effekte gleichzeitig genutzt werden.
& „Gleichzeitiges Verwenden der Effekte A–C"
Erweiterte Steuerungs-Funktionalität
Neue Steuerungs-Möglichkeiten über ein externes Pedal und die MIDI-Schnittstelle.
& „Zuordnen der Funktionen für die FX-Regler und externe Controller (Assign)"
Phrase Memory-Einstellungen
Die folgenden Parameter wurden im Bereich „MEMORY" hinzugefügt (Bedienungsanleitung S. 15).
Parameter
Master:Input Fx
Mode
Master:Track Fx
Mode
Master:PhonesOut
MONITOR
Master:PhonesOut
Track - o - o o
Play:All Stop
- o - o o
Gleichzeitiges Verwenden der Effekte A–C
Wenn der MEMORY-Parameter „Master: Input/Track Fx Mode" auf „MULTI" gestellt ist, können die Fx A–C gleichzeitig verwendet
werden. Dabei gibt es einige Beschränkungen, die nachfolgend beschrieben sind.
Einschränkungen
Wenn für Fx A einer der Effekte GUITAR TO BASS, TRANSPOSE, ROBOT, DYNAMICS, OCTAVE, SLOW GEAR oder PITCH BEND
ausgewählt ist, kann für FxC nicht TAPE ECHO bzw. GRANULAR DELAY ausgewählt werden.
Wenn für Fx C einer der Effekte TAPE ECHO bzw. GRANULAR DELAY ausgewählt ist, können für Fx A die Effekte GUITAR TO BASS,
TRANSPOSE, ROBOT, DYNAMICS, OCTAVE, SLOW GEAR oder PITCH BEND nicht ausgewählt werden.
BEAT FX (BEAT REPEAT, SCATTER, SHIFT, FLICK) können nur für Fx A ausgewählt werden.
Fx Type
FILTER
PHASER
FLANGER
SYNTH
LO-FI
© 2016 Roland Corporation
Wert
Nutzen der Effekte einzeln oder zusammen (Input Fx Mode/Track Fx Mode)
SINGLE
* Bei MULTI sind die für Fx A–C verfügbaren Effekte begrenzt. Siehe „Gleichzeitiges Verwenden der Effekte
A–C".
MULTI
SINGLE, MULTI
Ausgabe des Sounds über die PHONES-Buchse
Bestimmt, welches Signal über die PHONES-Buchse ausgegeben wird.
MONITOR, MAIN
Auswahl der Tracks, deren Signale über die PHONES-Buchse ausgegeben werden
* Dieser Parameter wird nur bei „Master: PhonesOut=MONITOR" angezeigt.
* Das Monitorsignal wird von der Pan-Einstellung, dem Track-Fader und dem BEAT FX beeinflusst; die
nachfolgenden TRACK FX und MASTER FX beinflussen das Monitorsignal jedoch nicht.
HINWEIS Normalerweise werden mit den [K] [J]-Tastern die Parameter ausgewählt; in diesem Display
wird damit der Cursor bewegt. Wenn sich der Cursor ganz rechts befindet, wird durch erneutes
Drücken des [J]-Tasters der nachfolgende Parameter ausgewählt.
- (Off ), o (On)
Auswahl der Tracks, die mit ALL STOP gestoppt werden
HINWEIS Normalerweise werden mit den [K] [J]-Tastern die Parameter ausgewählt; in diesem Display
wird damit der Cursor bewegt. Wenn sich der Cursor ganz rechts befindet, wird durch erneutes
Drücken des [J]-Tasters der nachfolgende Parameter ausgewählt.
- (Off ), o (On)
Fx A Fx B
7 7
7 7
7
–
7
–
7 7
Beschreibung
Bestimmt, ob die INPUT FX bzw. TRACK FX einzeln (SINGLE) oder zusammen (MULTI)
genutzt werden.
MONITOR: Das LOOP TRACK-Monitorsignal. MAIN: das Ausgangssignal.
* Bei „MONITOR" werden außer den BEAT FX keine weiteren Effektsignale über die
PHONES-Buchse ausgegeben.
Bestimmt, ob das Signal eines Tracks über die PHONES-Buchse ausgegeben wird ( o On)
oder nicht (- Off ).
Bestimmt, ob das Signal eines Tracks bei Ausführen des ALL STOP-Vorgangs gestoppt
wird ( o On) oder nicht (- Off ).
Fx C Fx Type
7
RING MODULATOR
7
GUITAR TO BASS
7
SLOW GEAR
– TRANSPOSE
7
PITCH BEND
Fx A Fx B Fx C
7 7 7
7
– –
7
– –
7
– –
7
– –
1 1
