VAUPEL 2000 HGS Bedienungsanleitung
Spritzpistole
Verwandte Anleitungen für VAUPEL 2000 HGS
Inhaltszusammenfassung für VAUPEL 2000 HGS

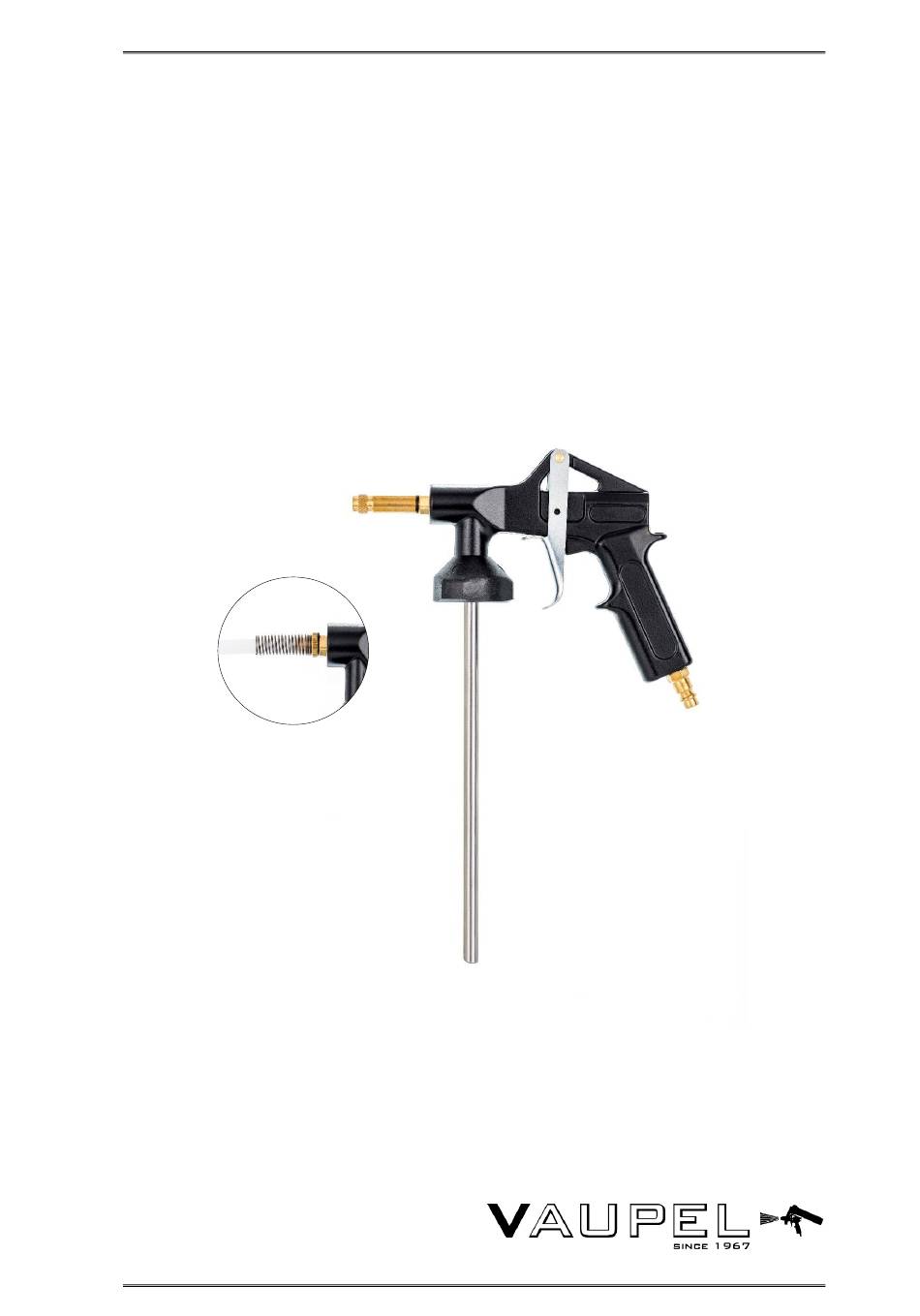

- Seite 1 BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN SPRITZPISTOLE 2000 HGS Art. Nr.: 20501, 20502, 20513 Seite | 1...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN Vielen Dank für das Vertrauen, dass Sie uns und unseren Produkten entgegenbrin- gen. Lesen Sie bitte zuerst die Bedienungsanleitung durch, bevor Sie mit der Spritzpistole arbeiten. Diese Bedienungs- und Wartungsanleitung enthält wichtige Hinweise, die zum si- cheren und störungsfreien Betrieb Ihrer Spritzpistole erforderlich sind. -
Seite 3: Technische Daten
Einsatz. Es eignet sich zum Verarbeiten von Stein- schlag- und Unterbodenschutz ebenso, wie zur Hohlraumversiegelung aus 1- Liter-Dosen. 4. Eigenschaften Die Wirkungsweise der Spritzpistole 2000 HGS basiert auf Unterdruck. Die Spritzmasse wird hierdurch angesaugt und durch den Luftstrom über die Düse herausgespritzt. 5. Sicherheitshinweise Schützen Sie sich und die Umwelt, durch geeignete Vorsichtsmaßnahmen, vor... -
Seite 4: Inbetriebnahme
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN Bei allen Wartungs- oder Reparaturarbeiten gilt: • Unbedingt die Spritzpistole von dem Druckluftanschluss tren- nen. • Nur Originalersatzteile verwenden. • Der maximale Arbeitsdruck darf nicht überschritten werden (siehe Punkt 1 “Technische Daten“). Die Arbeitsdruckeinstel- lung muss über einen Druckminderer erfolgen. -
Seite 5: Wartung Und Pflege
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN 7. Wartung und Pflege Nach jedem Gebrauch das Gerät vom Druckluftnetz trennen und gründlich rei- nigen. Wir empfehlen Waschbenzin oder handelsübliche Reiniger auf Terpen- tinbasis. Keine aggressiven Reiniger verwenden! Die Einhaltung der ange- gebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Le- bensdauer und einen störungsfreien Betrieb. -
Seite 6: Gewährleistungsbedingungen
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN 10. Gewährleistungsbedingungen Grundlage für alle Gewährleistungsansprüche ist die komplette Spritzpistole und der Kaufbeleg. Schäden, die durch unsachgemäße Behandlung der Spritz- pistole entstehen, unterliegen nicht der Gewährleistung. Bei Fragen bitten wir Sie um Angabe der Typenbezeichnung bzw. der Artikel- nummer der Spritzpistole. -
Seite 7: Eg-Konformitätserklärung
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN 12. EG-Konformitätserklärung EG – Konformitätserklärung Im Sinne der EG – Richtlinie Maschine 2006/42/EG, Bauart der Pistole: Saugpistole Druckluft Typenbezeichnung: Typ 2000 HGS Typenbezeichnung: Spritzpistole Artikelnummer Hersteller: 20501, 20502, 20513, 20515 Ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den o.g. EG-... -
Seite 8: Explosionszeichnung Und Ersatzteilliste
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN 13. Explosionszeichnung und Ersatzteilliste Pos. Artikel Nr. Bezeichnung Pistolenkörper 50 3909 005 Abzugshebel 30 1102 006 Hebelachse 60 3100 029 Sicherungsscheibe Ventilbolzen 80158 O-Ring 1,5 x 0,75 mm Ventildichtung 60 3103 003 Feder für Ventil 60 4100 062... -
Seite 9: Notizen
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN 14. Notizen Seite | 9... - Seite 10 BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN Seite | 10...
- Seite 11 BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN SPRAY GUN 2000 HGS Art. no.: 20501, 20502, 20513 Seite | 11...
- Seite 12 BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN Thank you very much for the trust you have placed in us and our products. Please read the operating manual first before working with the spray gun. This operating and maintenance manual contains important information required for the safe and trouble-free operation of your spray gun.
-
Seite 13: Technical Data
1 litre cans. 18. Features The effectiveness of the 2000 HGS spray gun is based on the Venturi effect. For this purpose, an air stream is used which accelerates when the air nozzle flows through and thus generates negative pressure in the adjoining riser pipe. The spray mass is thereby sucked in and sprayed out via the nozzle by the air flow. -
Seite 14: Installation
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN • Spray guns may only be operated and maintained by in- structed persons. • Repairs must only be carried out by qualified persons. The following applies to all maintenance and repair work: • It is essential to disconnect the spray gun from the compressed air connection. -
Seite 15: Maintenance And Care
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN separated from the threaded connection piece (H26) and replaced with the cav- ity spray hose (2900 H). 21. Maintenance and care After each use, disconnect the device from the compressed air supply and thor- oughly clean it. We recommend benzine or commercially available terpene- based cleaners. -
Seite 16: Address
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN If you have any questions, please indicate the type description or the article number of the spray gun. • In conformity with legal regulations, you receive a 24-month warranty on all products against material and manufacturing defects. -
Seite 17: Ec-Declaration Of Conformity
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN 26. EC-declaration of conformity EC-declaration of conformity In accordance with the EC Machine Directive 2006/42/EC, Type of gun : Suction gun for compressed air Type designation: Type 2000 HGS Type description: Spray gun Article number manufacturer: 20501, 20502, 20513, 20515... -
Seite 18: Technical Drawing And Spare Parts List
BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN 27. Technical drawing and spare parts list Pos. Article no. Description Gun body 50 3909 005 Trigger 30 1102 006 Lever axis 60 3100 029 Lock washer Valve bolt 80158 O-ring 1,5 x 0,75 mm Valve seal... - Seite 19 BEDIENUNGSANLEITUNG 2000 HGS V11.4/24-DE-EN Seite | 19...
