VAUPEL 3200 FGR Bedienungsanleitung
Kombi-hohlraumversiegelung druckbecherpistole
Verwandte Anleitungen für VAUPEL 3200 FGR
Inhaltszusammenfassung für VAUPEL 3200 FGR

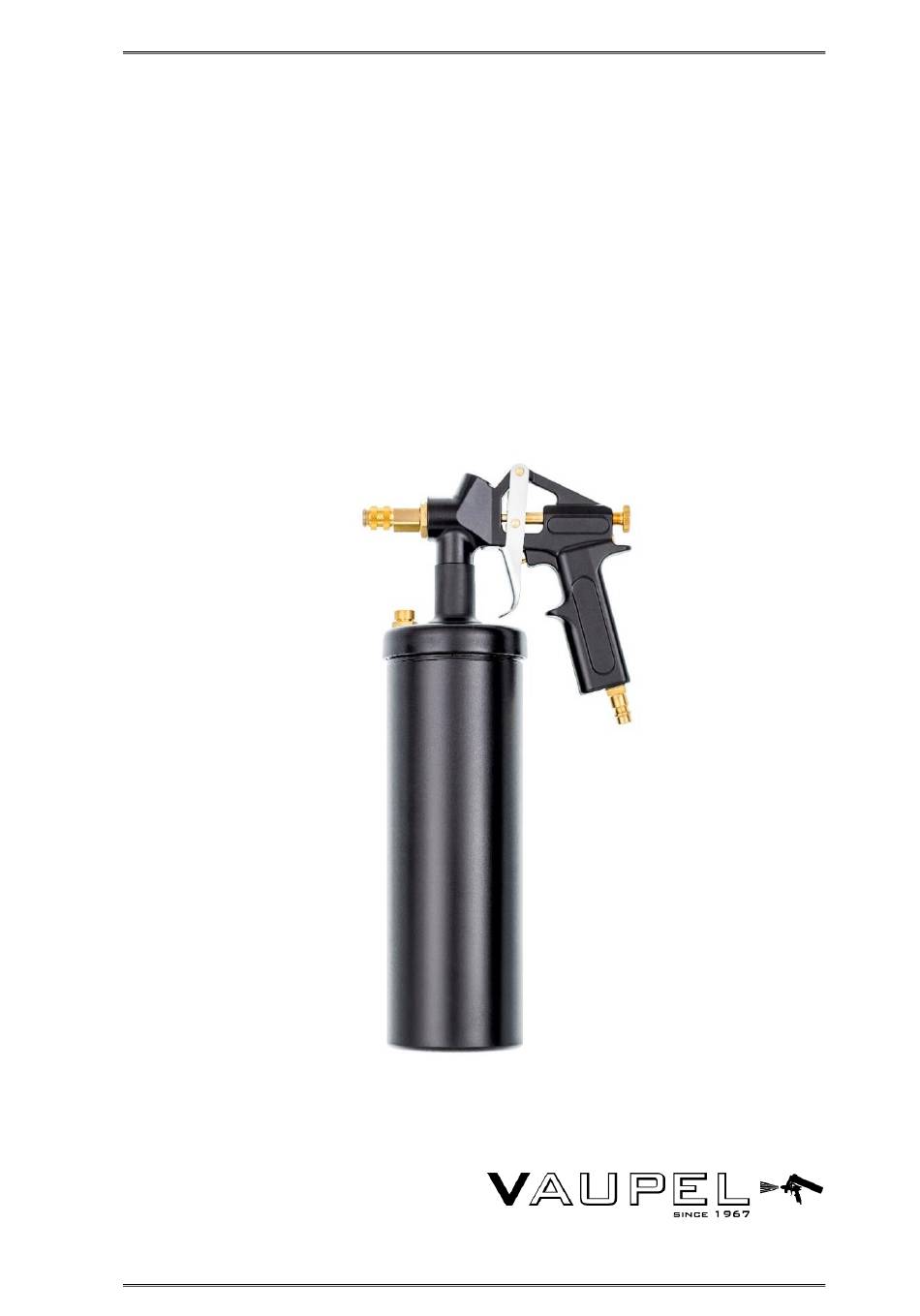

- Seite 1 BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE Kombi-Hohlraumversiegelung- Druckbecherpistole 3200 FGR Art. Nr.: 32631 Seite | 1...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE Vielen Dank für das Vertrauen, dass Sie uns und unseren Produkten entgegenbrin- gen. Lesen Sie bitte zuerst die Bedienungsanleitung durch, bevor Sie mit der Druckbecherpistole arbeiten. Diese Bedienungs- und Wartungsanleitung enthält wichtige Hinweise, die zum si- cheren und störungsfreien Betrieb Ihrer Druckbecherpistole erforderlich sind. -
Seite 3: Technische Daten
* enthalten bei 3200 FGR-Set 2. Lieferumfang Druckbecherpistole, Druckluftanschluss, Bedienungsanleitung. Zusätzlich enthalten bei 3200 FGR-Set: Schlauchset 3900 WH 02 oder 04. 3. Bestimmungsgemäße Verwendung Diese Druckbecherpistole ist ein druckluftbetriebenes Qualitätswerkzeug für den professionellen handwerklichen Einsatz. Es eignet sich zum Verarbeiten flüssiger Medien in Form von marktüblichen 1-Liter-Dosen. - Seite 4 BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE Schützen Sie sich und die Umwelt, durch geeignete Vorsichtsmaßnahmen, vor Unfallgefahren und beachten Sie in Ihrem eigenen Interesse folgende Hinweise: Der Betreiber hat den sachgerechten Betrieb sicherzustellen. Druckluft und/oder Medium nicht mit der Haut oder den Au- gen in Berührung bringen.
-
Seite 5: Inbetriebnahme / Arbeitsende
BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE 6. Inbetriebnahme / Arbeitsende Vorbereitung der Pistole bei Erstinbetriebnahme: Den Druckluftanschluss ein- schrauben und mittels eines 13er Maul- oder Ringschlüssel fest anziehen, ggf. einkleben. Inbetriebnahme: Druckbehälter abschrauben und Medium in den Behälter einfüllen. Alternativ: Bei Verwendung einer 1-Liter-Dose die Schutzfolie durchstoßen und das Steigrohr in das Medium eintauchen. -
Seite 6: Aufbewahrung Und Lagerung
BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE Waschbenzin oder handelsübliche Reiniger auf Terpentinbasis. Keine aggressi- ven Reiniger verwenden! Die Einhaltung der angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungs- freien Betrieb. Achtung: Achten Sie auf eine fachgerechte Entsorgung der Reststoffe, die bei Wartung und Pflege anfallen. -
Seite 7: Gewährleistungsbedingungen
BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE 10. Gewährleistungsbedingungen Grundlage für alle Gewährleistungsansprüche ist die komplette Druckbecher- pistole und der Kaufbeleg. Schäden, die durch unsachgemäße Behandlung der Druckbecherpistole entstehen, unterliegen nicht der Gewährleistung. Bei Fragen bitten wir Sie um Angabe der Typenbezeichnung bzw. der Artikel- nummer der Druckbecherpistole. -
Seite 8: Eg-Konformitätserklärung
BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE 12. EG-Konformitätserklärung EG – Konformitätserklärung Im Sinne der EG – Richtlinie Maschine 2006/42/EG, Bauart der Pistole: Druckbecherpistole Typenbezeichnung: Typ 3200 FGR Typenbezeichnung: Kombi-Hohlraumversiegelung- Druckbecherpistole Artikelnummer Hersteller: 32601, 32631 Ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den o.g. EG-... -
Seite 9: Ersatzteilliste
BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE 13. Ersatzteilliste Pos. Artikel Nr. Bezeichnung Pistolenkörper 50 3909 005 Abzugshebel 30 1102 006 Hebelachse 60 3100 029 Sicherungsscheibe 83010 Düsennadel komplett 60 3104 007 Feder für Düsennadel 30 1122 005 Anschlagschraube Ventilbolzen 80158 O-Ring 1,5 x 0,75 mm... -
Seite 10: Notizen
BEDIENUNGSANLEITUNG 3200 FGR V3.3/22-DE 14. Notizen Seite | 10...
