3.2.3 GPS-Datenseite

Die GPS-Daten werden grafisch dargestellt.
Schiffskoordinaten
Empfangsstatus
Signal-Rausch-
Verhältnis
Satelliten nicht im
Gebrauch
Geschwindigkeit
über Grund
Kurs über Grund
Satelliten im Gebrauch
Auf der rechten Bildschirmseite werden der Azimuth und der Höhenwinkel
jedes Satelliten angezeigt. Der Kreis enthält eine Zahl, die der PRN des
Satelliten entspricht; der Kreis ist ausgefüllt, wenn der Satellit für die Standort-
bestimmung benutzt wird. Auf der linken Bildschirmseite wird das Signal/
Rausch-Verhältnis (S/N) in Histogrammen angezeigt. Der Balken ist gefüllt,
wenn der Satellit zur Standortbestimmung benutzt wird. Zum Beispiel wird der
Satellit mit PRN=10 bei S/N=44, Azimuth=127 Grad und Höhenwinkel=70
Grad benutzt. Nach Erhalt eines gültigen Signals werden folgende Daten
angezeigt: Breite/Länge, Datum, Uhrzeit, Höhe, HDOP (horizontale Positions-
ungenauigkeit), VDOP (vertikale Positionsungenauigkeit), Geschwindigkeit
über Grund und Kurs über Grund.
22
Datum und Zeit
Höhe Kurs über Grund

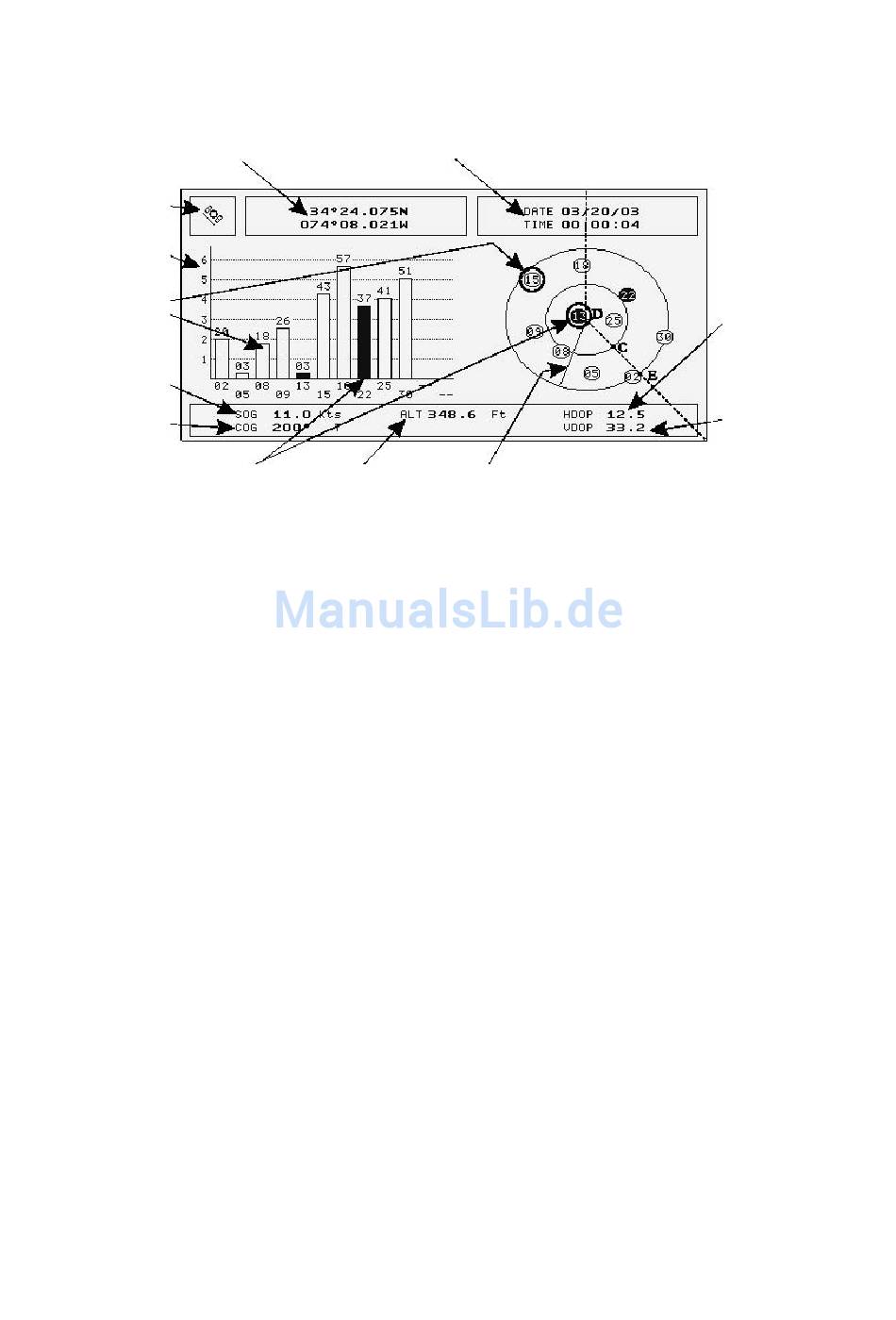

Abb. 3.2.3 GPS-Datenseite
E=00° Elevation
C=45° Elevation
D=90° Elevation
(Horizontal dilution
of precision)
Kennwert für
die Positions-
genauigkeit
(Vertical dilution
of precision)
Kennwert für
die Positions-
genauigkeit
