3.2 Wählen der angezeigten Daten
Sie können sich unterschiedliche Informationen anzeigen lassen:
- Karte mit Navigationsdaten (Textbereich rechts)
- Karte mit Navigationsdaten (Fußzeile mit allen Daten, falls ein Ziel defi-
niert wurde, andernfalls lediglich Geschwindigkeit über Grund),
- Karte ohne weitere Daten,
- Tiefenlinienanzeige,
- GPS-Datenanzeige,
- Navigationsdatenanzeige,
- NMEA-Daten-Anzeige (falls konfiguriert)
- Autobahnanzeige (wenn ein Ziel definiert wurde)
Durch Drücken der Taste ,MODE' wechseln Sie von einer Darstellungs-
möglichkeit zur nächsten.

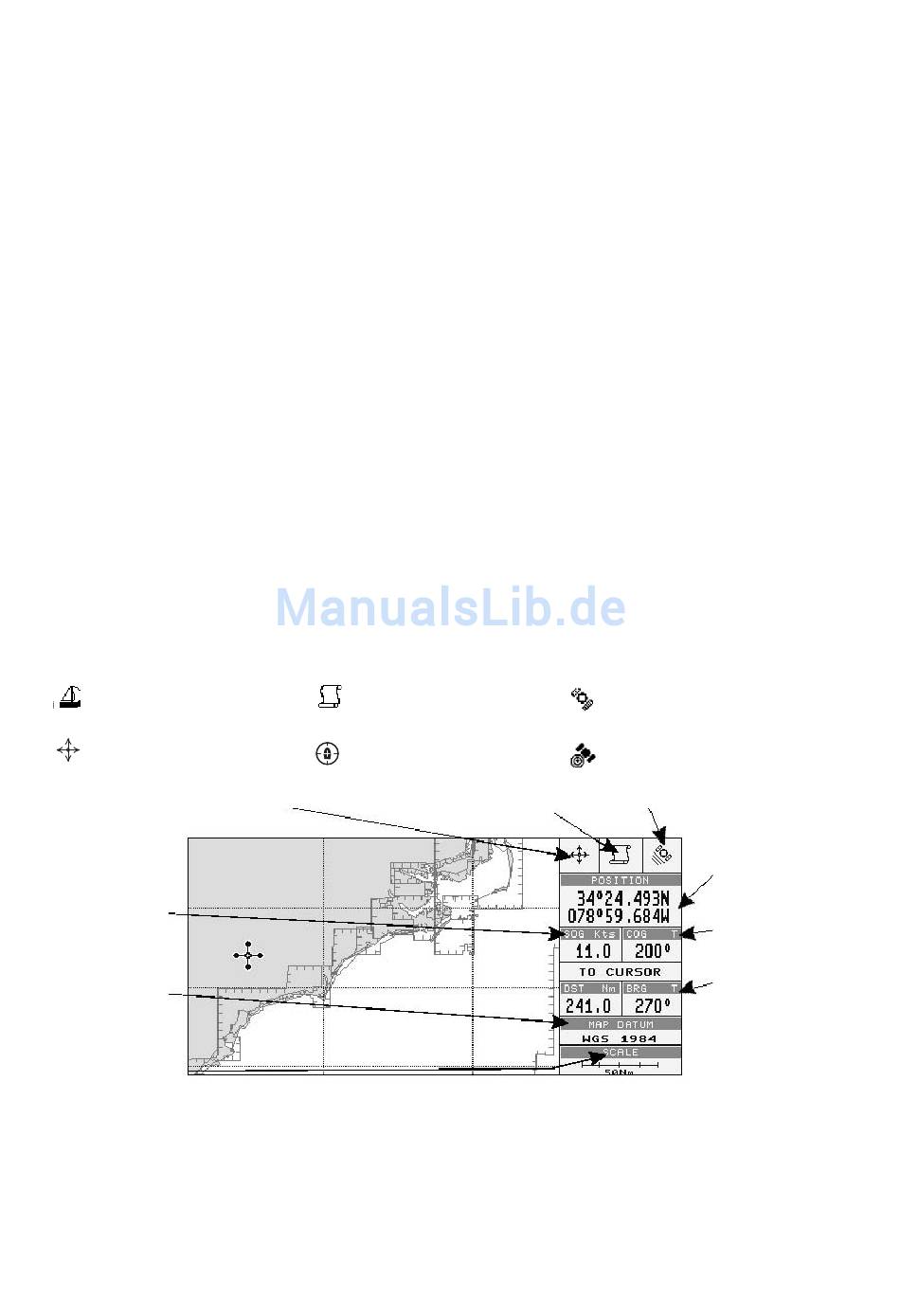

3.2.1 Karte mit Navigationsdaten

Die Navigationsdaten können an unterschiedlichen Stellen auf dem Display
eingeblendet werden. Zum einen kann der Text rechts neben der Karte an-
gezeigt werden:
Schiffsymbol (Werte
beziehen sich auf Schiff)
Cursorsymbol (Werte
beziehen sich auf Cursor)
Geschwindigkeit
über Grund
Gewähltes
Karten-Datum
Maßstab
Zum anderen können die Informationen in einer Zeile am unteren Display-
rand gezeigt werden:
20
Fester Kartenausschnitt
oder
Ausschnitt verschiebt
sich mit Schiffsposition
Abb. 3.2.1 Karte mit Navigationsdaten
Position wird nur mit
GPS berechnet
Differential GPS-Signal
wird empfangen
Cursor- oder
Schiffskoordinaten
Kurs über Grund
Entfernung DST
und Peilung BRG:
vom Schiff zum
Cursor oder vom
Schiff zum Ziel,
wenn ein Ziel
existiert, oder ggfs.
zum MOB.
