Rennsteig PEW 6 Bedienungsanleitung
Handcrimpzange
Verwandte Anleitungen für Rennsteig PEW 6
Inhaltszusammenfassung für Rennsteig PEW 6

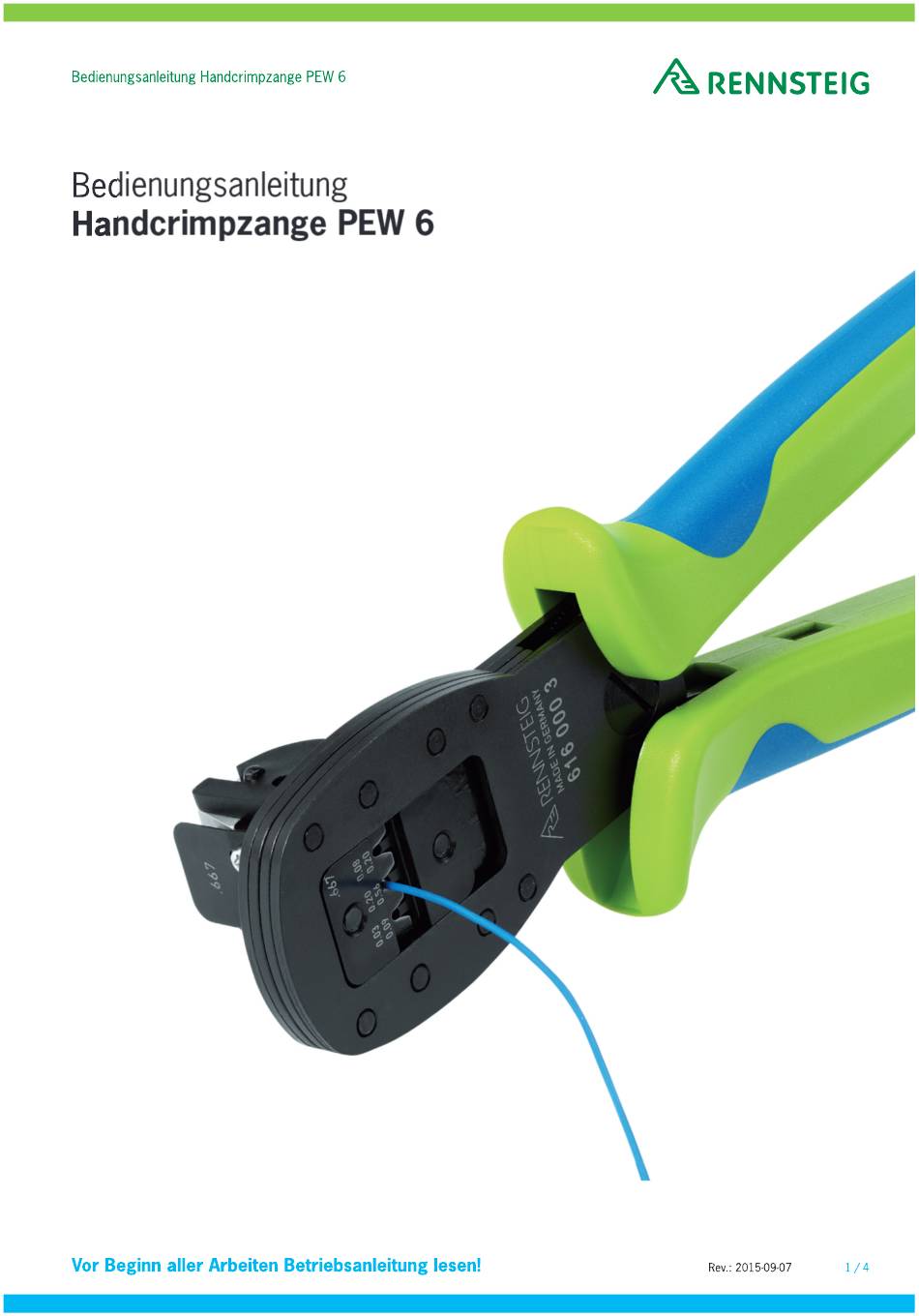

- Seite 1 A RENNSTEIG Bedienungsanleitung Handcrimpzange PEW 6 Bedienungsanleitung Handcrimpzange PEW 6 Vor Beginn aller Arbeiten Betriebsanleitung lesen! Rev : 201509-07...
- Seite 2 A RENNSTEIG Bedienungsanleitung Handcrimpzange PEW 6 Inhaltsverzeichnis Allgemeines Verwendungszweck Beschreibung Funktionsweise Garantie Wartung und Instandhaltung Rennsteig Werkzeuge An der Koppel 1 98547 Viernau/Thüringen, Germany Telefon +49 3 68 47 / 4 41-0 +49 3 68 47 / 4 41-14 info@rennsteig.com E Mail www.rennsteig.com...
- Seite 3 (AWG 32 - 14). 3. Beschreibung Die Handcrimpzange PEW 6 besteht aus einer Grundzange mit einem Crimpmatrizenpaar, zwei Befestigungsschrauben für die Matrizen und einem Klapplocator (Positionierhilfe). Der Ratschenmechanismus der Handcrimpzange besitzt 4 Raststufen. Erst nach Uberwindung der Ietzten Raststufe öffnet die Handcrimpzange automatisch (Prinzip der Zwangsvollendung).
- Seite 4 A RENNSTEIG Bedienungsanleitung Handcrimpzange PEW 6 4. Funktionsweise Zange öffnen, Klapplocator nach hinten ziehen, dann nach unten schwenken Klemmplatte am Klapplocator nach unten drücken und Verbinder bis zum Anschlag in die passende Crimpstelle im Klapplocator einlegen, anschließend Klemmplatte entlasten Klapplocator nach oben schwenken und Vordrücken an die Crimpmatrize bis der Klapplocator hörbar einrastet Zange soweit schließen, dass der Verbinder durch die Crimpmatrizen zusätzlich arretiert ist und...
- Seite 5 A RENNSTEIG Operating Manual Hand Crimping Tool PEW 6 Operating Manual Hand Crimping Tool PEW 6 Read this Operating Manual prior to beginning any work! Rev : 201509-07...
- Seite 6 A RENNSTEIG Operating Manual Hand Crimping Tool PEW 6 Table of contents General Intended Description Function Guarantee Service and maintenance Rennsteig Werkzeuge An der Koppel 1 98547 Viernau/Thüringen, Germany +49 3 68 47 / 4 41-0 +49 3 68 47 / 4 41-14 info@rennsteig.com...
- Seite 7 A RENNSTEIG Operating Manual Hand Crimping Tool PEW 6 1. General This crimp system tool features state-of-the-art technology and complies with recognised safety regulations. The Crimping tool may be used only in a technally fault-free condition, in a safety-conscious manner with consideration given to potential hazards, and may be used only for the purpose described in the Operating Instructions.
- Seite 8 A RENNSTEIG Operating Manual Hand Crimping Tool PEW 6 4. Function Open the tool, move the hinged-type positioner first back and then downwards Press the clamp sheet down and insert terminal fully into the respective cavity of the positioner, release...
