McConnel ROBOCUT RC28 Bedienungsanleitung
Generation 1 & 2 ferngesteuerte kompaktmähmaschine
Verwandte Anleitungen für McConnel ROBOCUT RC28
Inhaltszusammenfassung für McConnel ROBOCUT RC28

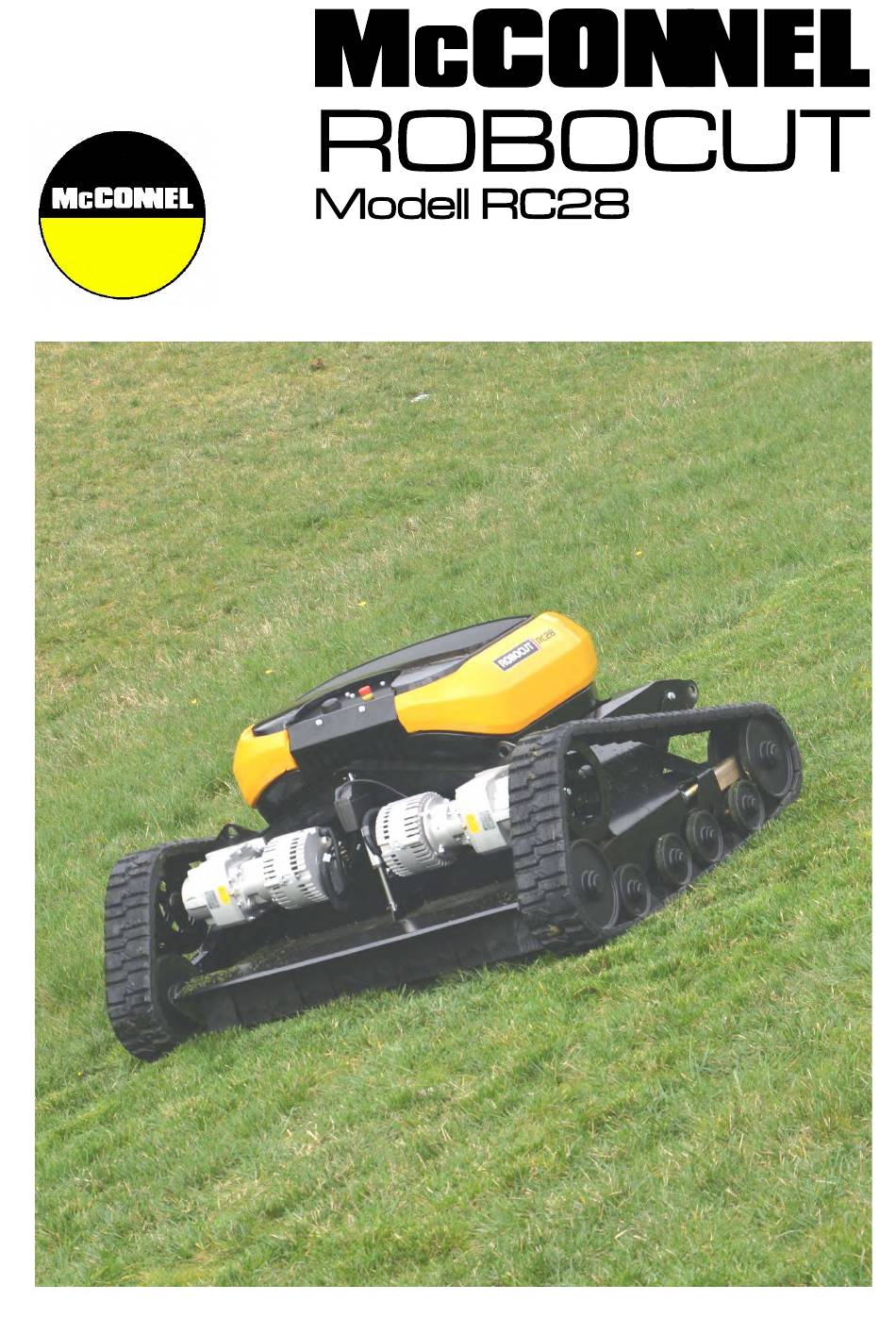

- Seite 1 Publikation 972 April 2020 Art.-Nr. 24214.72 Überarbeitung: 10.08.22 [Generation 1 & 2] FERNGESTEUERTE KOMPAKTMÄHMASCHINE Bedienungsanleitung...
- Seite 2 Händler Garantie Informationen & Registrierungsbestätigung Es ist unbedingt erforderlich, dass der verkaufende Händler diese Maschine vor der Auslieferung an den Endbenutzer bei McConnel Limited registriert. Andernfalls kann die Gültigkeit der Maschinengarantie beeinträchtigt werden. Maschinen registrieren; Melden Sie sich bei https://my.mcconnel.com an und wählen Sie "Maschinenregistrierung"...
-
Seite 4: Garantiebestimmungen
Ersterwerber. Für den Motor gilt die Gewährleistung des Motorherstellers. 1.02. Für alle von der McConnel Ltd. gelieferten und von dem Kunden erworbenen Ersatzteile gilt ab dem Verkaufsdatum an den Ersterwerber eine Gewährleistung von 6 Monaten in Bezug auf Material- und Verarbeitungsfehler. - Seite 5 Sicherheitsmängel, kann die McConnel Ltd. keinesfalls haftbar gemacht werden. RECHTSMITTEL UND VERFAHREN 2.01. Die Garantie tritt erst in Kraft, wenn der Händler die Maschine über die McConnel Ltd. Internetseite registriert und dies dem Käufer durch Ausfüllen der Garantie-Registrierung bestätigt hat.
- Seite 6 3.02. Die McConnel Ltd. gibt keine Garantie in Bezug auf Konstruktion/Gestaltung, die Leistungsfähigkeit, die Leistung oder die Gebrauchsfähigkeit der Waren. 3.03. Außer wie hier beschrieben, übernimmt die McConnel Ltd. keine Haftung oder Verantwortung gegenüber dem Käufer oder anderen Personen oder Einrichtungen in Bezug auf irgendeine Haftung, einschließlich für Verluste oder Schäden, die direkt oder indirekt durch die Waren verursacht oder...
-
Seite 8: Immer Zuerst Das Buch Lesen
Ludlow Shropshire England Telefon: +44 (0)1584 873131 www.mcconnel.com Im Einklang mit unserer Strategie der ständigen Verbesserung wird diese Publikation in regelmäßigen Abständen aktualisiert. Um sicherzustellen, dass Sie Zugang zur neuesten Version dieses Handbuchs haben, besuchen Sie bitte die Handbuchbibliothek auf unserer Website, wo Sie die neueste Version online einsehen oder herunterladen können. -
Seite 9: Inhaltsverzeichnis
INHALT Allgemeine Information ......................1 Maschinenbeschreibung ...................... 2 Identifizierung der Maschine ....................2 Merkmale und Spezifikationen ..................... 3 Technische Daten ........................ 4 Identifizierung der Maschinengeneration ................5 Sicherheitsinformationen ..................... 5 Maschinenauslieferung ...................... 10 Maschinenübersicht ......................11 Motorraum – Generation 1 Uplift Modellen ................ 11 Motorraum –... - Seite 10 Betriebsposition und Abstand .................... 31 Arbeitsbereichsvorkehrungen .................... 32 Betrieb ..........................33 Empfohlene Schutzausrüstung ..................33 Bedingungen für die Arbeitsbeleuchtung ..............33 Kettenschutz ......................... 33 Bremsen ..........................35 Abschleppen Im Notfall ....................35 Parken der Maschine ....................35 Kraftstoff ..........................36 Kraftstofftanks ........................
-
Seite 12: Allgemeine Information
Lesen Sie dieses Handbuch, bevor Sie die Maschine oder das Zubehör montieren oder in Betrieb nehmen. Bei Zweifeln wenden Sie sich bitte an Ihren örtlichen Händler oder an die McConnel Service-Abteilung. Verwenden Sie nur „Original-McConnel-Teile“ für Maschinen und Anlagen von McConnel. DEFINITIONEN Die folgenden Definitionen gelten in diesem Handbuch: GEFAHR: Warnt vor einer gefährlichen Situation, die zum Tode oder zu schweren... -
Seite 13: Maschinenbeschreibung
MASCHINENBESCHREIBUNG Der McConnel Robocut RC28 ist eine kompakte, geländegängige, ferngesteuerte Mähmaschine mit bidirektionaler Schnittfunktion für effizientes Hochleistungs-Mähen/- Mulchen von Gras und Krautvegetation. Die Maschinen verfügen über einen leistungsstarken Vanguard 28 PS-Benzinmotor mit niedrigem Kraftstoffverbrauch und geringen Emissionen, der zusammen mit seinem Hybrid- Elektroantrieb selbst bei Steigungen von bis zu 55°... -
Seite 14: Merkmale Und Spezifikationen
MERKMALE UND SPEZIFIKATIONEN ROBOCUT RC28 28 PS 28 PS (21 kW) Vanguard-Benzinmotor ○ Vollständig geschlossene Karosserieverkleidungen ○ Kettenfahrwerk ○ Kettenantrieb durch Elektromotor ○ Betrieb bis zu 55° Steigung möglich ○ Ferngesteuerte Schnitthöheneinstellung (25 mm bis 175 mm) ○ Automatische Höhenvoreinstellung ○... -
Seite 15: Technische Daten
TECHNISCHE DATEN Motor Luftgekühlt, 2-Zylinder, 4-Takt, OHV-Motor Leistung 28 PS / 21 kW Kraftstoff-Typ Benzin Kettenantrieb Elektromotoren Fahrgeschwindigkeit 10 km/h / 6,2 mph Bremsen Kurzschluss-Bremssystem Bodendruck 2800 kg/m² (6173 lbs/m²) Rotoren-Anz. Rotorantrieb Keilriemen mit Kupplung Rotorwellendrehzahl 3114 U/min Schneidklingen pro Rotor 2 Aufstromklingen und 2 obere Schneidklingen Flächenkapazität (ca.) 5000 m²/h bei ca. -
Seite 16: Identifizierung Der Maschinengeneration
IDENTIFIZIERUNG DER MASCHINENGENERATION Generation 1 Modelle Generation 2 Modelle Maschinencodes Maschinencodes RC28 Gen1 Modelle: 40280xx RC28 Gen2 Modelle: 40285xx Serien Nr. Bereich Serien Nr. Bereich RC28: M1957005 bis M2166991 RC28: M2166992 vorwärts Visuelle Identifizierung Visuelle Identifizierung 5x Umlenkrollen pro Seite. ... -
Seite 17: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Diese Maschine kann äußerst gefährlich sein – in den falschen Händen kann sie töten oder verstümmeln. Daher müssen sowohl Eigentümer als auch Bediener der Maschine folgenden Abschnitt aufmerksam lesen, damit sie sich der Gefahren, die damit verbunden sind oder bestehen können, voll bewusst sind und ihre Verantwortung für den Gebrauch und den Betrieb dieser Maschine vollständig verstehen. - Seite 18 Betreiben Sie die Maschine niemals, wenn Ihre Sicht durch Hindernisse wie Fahrzeuge, Gebäude, Hecken, Zäune usw. blockiert ist. Fahren Sie in eine sichere Position, in der Sie eine freie, ungestörte Sicht auf die gesamte Maschine haben. Betreiben Sie die Maschine niemals, wenn Sie in der direkten Fahrtrichtung stehen. Benutzen Sie die Maschine nicht auf Sandhügeln, Kies oder ähnlichen losen Materialien.
- Seite 19 Hochspannungsleitungen den Funkkontakt verlieren und der Motor sich daraufhin deaktivieren. Betreiben Sie die Maschine nicht in der Nähe von Fahrzeugen oder Einrichtungen, bei denen die Gefahr einer Beschädigung durch unbeabsichtigt aus dem Schneidwerk geschleuderte Gegenstände besteht. Der Bediener ist dafür verantwortlich, Personen im oder in der Nähe des Arbeitsbereichs zu schützen.
- Seite 20 Betriebs dieser Maschine auftreten können. Die hier gegebenen Ratschläge können den „gesunden Menschenverstand“ und die „vollständige Aufmerksamkeit“ zu jeder Zeit nicht ersetzen, aber sie werden einen großen Beitrag zur sicheren Verwendung Ihrer McConnel-Maschine leisten. Der Betrieb, die Wartung oder die Instandhaltung dieses Geräts...
-
Seite 21: Maschinenauslieferung
MASCHINENAUSLIEFERUNG Robocut RC28 Maschinen werden betriebsbereit geliefert und sind mit allen notwendigen Schmierstoffen und Flüssigkeiten außer Kraftstoff vorbefüllt. Vor der Verwendung sollten alle Lieferverpackungen entfernt und die Maschine vollständig überprüft werden; bei Anzeichen von Beschädigungen oder fehlenden Komponenten sind diese unverzüglich Ihrem Lieferanten/Händler zu melden. -
Seite 22: Maschinenübersicht
MASCHINENÜBERSICHT Motorraum: Antenne Not-Halt Kraftstofftanks Sicherungskasten Elektrik Antriebsräder Deck-Stellantrieb Gummikette Umlenkräder Kettenspanner Fahrwerk Kettenrollen MOTORRAUM – Generation 1 Uplift Modellen Bestimmung der Komponenten Leuchtfeuer -Schalter Horn Leuchtfeuer Antenne Empfänger Not-Halt Primär- Expansion Kraftstofftank Kraftstofftank Luftfilter Sicherungskasten Motoröl- Behälter Batterie Motorsteuergerät Zündkerze Zündkerze Motoröl-... -
Seite 23: Motorraum - Generation 2 Modellen
MOTORRAUM – Generation 2 Modellen Bestimmung der Komponenten Leuchtfeuer Horn Antenne Bildschirm Empfänger Not-Halt Primär- Kraftstofftank Expansion Kraftstofftank Luftfilter Sicherungskaste Motoröl- Behälter Batterie Zündkerze Motoröl- Zündkerze Messstab Kraft-stoff-pumpe Isolatorschalter... -
Seite 24: Not-Halt-Tasten
NOT-HALT-TASTEN Position der Not-Halt-Tasten Die Not-Halt-Tasten befinden sich auf der Oberseite der Maschine hinten am Motorraum und auf der Fernbedienung. Die Not-Halt-Taste an der Maschine dient gleichzeitig als EIN/AUS-Schalter für den Hauptstrom. Sie leuchtet, wenn die Maschine EIN-geschaltet ist (Not-Halt-Taste deaktiviert). Wenn die Not-Halt-Taste aktiviert ist, erlischt deren Licht und die Stromversorgung der Maschine schaltet sich AUS. -
Seite 25: Sicherheitseinrichtungen Und Not-Halt
4) Drehen Sie den Stromschalter der Steuereinheit in die Position AUS (gegen den Uhrzeigersinn) und ziehen Sie den Schlüssel ab. Kontaktieren Sie Ihren Vertragshändler oder die McConnel Service-Abteilung; versuchen Sie nicht, die Maschine in Betrieb zu nehmen, bis Sie Hilfestellung eingeholt haben. -
Seite 26: Fernbedienungseinheit
FERNBEDIENUNGSEINHEIT Die Bediener müssen während des Betriebs der Maschine stets persönliche Schutzausrüstung tragen und sich in einer sicheren Bedienungsposition mit freier Sicht auf die Maschine und den Arbeitsbereich befinden. Identifikation der Bedienelemente Lenkungs- NOT-HALT Kette vorspannung Geschwin-digkeit Motordrehzahl Bildschirm-Umschaltung Steuerung (RPM) „Paaren“-Taste / Hupe + / −... -
Seite 27: Lcd-Display
Steuereinheit – Funktionsbedienung LCD-Display Zeigt die folgenden Informationen an: Bildschirm Nr. 1 Kettengeschwindigkeit (km/h) In den Aufzeichnungen der Einsatzminuten wird nur Motordrehzahl (U/min) die aktuelle Betriebsperiode aufgezeichnet. Wenn Schnitthöhe (mm) die Steuereinheit ausgeschaltet wird, geht der Wert Einsatzminuten der Einsatzminuten auf Null zurück. Drücken Sie die Taste OPT um zwischen den Bildschirmen zu wechseln Der Benutzer kann die voreingestellte Schnitthöhe... -
Seite 28: Drehknopf Lenkungsvorspannung
Drehknopf Lenkungsvorspannung Steuerung zur Einstellung der Lenkwinkelvorspannung bei Betrieb auf geneigtem Gelände. Linke Lenkungsvorspannung: Drehen Sie den Drehknopf nach links, um die gewünschte LH-Vorspannung auszuwählen. Keine Lenkungsvorspannung: Stellen Sie den Drehknopf auf die zentrale Position. Rechte Lenkungsvorspannung: Drehen Sie den Drehknopf nach rechts, um die gewünschte RH-Vorspannung auszuwählen. -
Seite 29: Bildschirmbetrieb (Generation 2 Modelle)
Schaltfläche "Home" Navigations- schaltflächen Schaltfläche "Enter" Startbildschirm Wenn das Gerät eingeschaltet ist, zeigt der Bildschirm den McConnel-Startbildschirm an, bis das System aktiv ist. Wenn das Steuerungssystem bereit ist, wird der Startbildschirm angezeigt. Startbildschirm Auf dem Startbildschirm werden die folgenden Informationen angezeigt;... - Seite 30 Warnungen & Fehler Zeit- und Datumseinstellungen Benutzereinstellungen Maschineninfo & Einstellungen Verwenden Sie die Schaltflächen "Navigation", um die gewünschte Kategorie hervorzuheben. Drücken Sie die Eingabetaste, um auf das ausgewählte (hervorgehobene) Menü zuzugreifen. Bildschirm ‚‚Warnungen und Fehler“ Auf diesem Bildschirm werden die derzeit aktiven Warnungen und Fehler angezeigt.
- Seite 31 Bildschirm ‚‚Benutzereinstellungen" Auf diesem Bildschirm werden die folgenden Benutzereinstellungen angezeigt: Leuchtfeuer-Einstellungen Einstellungen für das Mähdeck Joystick Tauschen Einstellungen Navigieren Sie zur Kategorie, drücken Sie die Eingabetaste, um auf die Einstellungen zuzugreifen. Bildschirm ‚‚Leuchtfeuer-Einstellungen" Dieser Bildschirm bietet die folgenden Einstellungen: ...
- Seite 32 Bildschirm ‚‚Voreingestellte Höhe anpassen" Dieser Bildschirm ermöglicht es dem Benutzer, die voreingestellte Schnitthöhe auf eine beliebige Zahl zwischen 25-150mm (1"- 6") zu ändern. Navigieren Sie, um die aktuellen Schnitthöhenwerte hervorzuheben Drücken Sie die Eingabetaste, um die Bearbeitung zuzulassen. Stellen Sie mit den Navigationstasten die gewünschte Schnitthöhe ein.
-
Seite 33: Maschineneinstellungen & Berichtsbildschirme
Maschineninformationen Tägliche Dienstcheckliste Spracheinstellungen Maschineneinstellungen Navigieren Sie, um die Kategorie auszuwählen. Drücken Sie die Eingabetaste, um auf diesen Bildschirm zuzugreifen. Bildschirm ‚‚Maschineninformationen‘‘ Dieser Bildschirm enthält die folgenden Informationen: Software-Version Firmware-Version Controller-Informationen Seriennummer der Maschine Herstellungsdatum der Maschine ... - Seite 34 Dieser Bildschirm dient zu Signaldiagnosezwecken, um zu testen, ob die Bedienelemente richtig funktionieren. Wenn eine Fehlfunktion der Steuereinheit vermutet wird, wenden Sie sich an Ihren lokalen Händler oder den McConnel-Service, der Sie möglicherweise auffordert, auf diesen Bildschirm zuzugreifen, um Daten zu erhalten.
-
Seite 35: Prüfungen Vor Dem Betrieb
PRÜFUNGEN VOR DEM BETRIEB Alle Überprüfungen und Inspektionen der Maschine sollten nur durchgeführt werden, wenn diese auf festem, ebenem Boden bei ausgeschaltetem Motor und aktiviertem Not-Halt (Stromversorgung AUS) abgestellt ist. Die folgenden Kontrollen sollten täglich vor der Inbetriebnahme der Maschine durchgeführt werden;... -
Seite 36: Starten Und Stoppen Des Motors
STARTEN UND STOPPEN DES MOTORS Bevor Sie versuchen, den Motor zu starten, vergewissern Sie sich, dass Sie das Handbuch gelesen und verstanden und alle Sicherheitshinweise zum Gebrauch des Motors und der Maschine beachtet haben. Der Motor darf nur im Freien und nie in einem geschlossenen Bereich gestartet werden. Vor dem Start ... -
Seite 37: Stoppen Im Notfall (Not-Halt)
Stoppen im Notfall (Not-Halt) In Notsituationen können der Motor und alle Maschinenfunktionen durch Drücken einer Not-Halt-Taste sofort gestoppt werden. Die Not-Halt-Tasten befinden sich auf der Fernbedienung und auf der Oberseite der Maschine hinten am Motorraum. Durch Drücken (Aktivieren) einer der Not-Halt-Tasten werden alle Maschinenbewegungen und -funktionen sofort gestoppt und der Motor automatisch abgeschaltet. -
Seite 38: Fahren Und Manövrieren
FAHREN UND MANÖVRIEREN Die Bedienung der Maschine darf nur von einer verantwortlichen Person durchgeführt werden, die das Handbuch gelesen hat und mit den Steuerungen der Maschine und allen Aspekten der sicheren Verwendung dieser Geräte vertraut ist. Um sich mit den Steuerungen und Bewegungen der Maschine vertraut zu machen, ist es ratsam dass alle neuen Bediener den Umgang mit ihr beistehenden Rotoren in einem sicheren, offenen Bereich üben. -
Seite 39: Lenkungsvorspannung
Lenkungsvorspannung Die Funktion der Lenkungsvorspannung ermöglicht es dem Bediener, einen „Lenkgrad“ für das Manövrieren der Maschine über Steigungen einzustellen. Die Einstellung und Anpassung erfolgt über die Lenkungsvorspannung: Drehen Sie den Drehknopf nach links, um den gewünschten Grad der linken Lenkungsvorspannung auszuwählen. Drehen Sie den Drehknopf nach rechts, um den gewünschten Grad der rechten Lenkungsvorspannung auszuwählen. -
Seite 40: Schnittdeck
SCHNITTDECK Schnitthöhe Die Maschine kann auf eine beliebige Schnitthöhe zwischen 25 mm und 175 mm eingestellt werden. Die Schnitthöhe sollte so gewählt werden, dass sie das gewünschte Endergebnis bietet. Wenn das zu schneidende Material besonders hoch oder dick ist oder die Maschine während des Schneidens „schuftet“, ist es ratsam, mit einem hohen Schnitt zu beginnen und die Höhe dann schrittweise zu reduzieren, bis das gewünschte Endergebnis erreicht ist. - Seite 41 War die Ursache des Strömungsabrisses ein Aufprall auf einen festen oder unbeweglichen Gegenstand, muss die Maschine bei ausgeschaltetem Rotor aus seiner Position zurückgefahren und die Strömungsabrissursache untersucht werden. Nach jeder Art von Aufprall muss die Maschine auf Beschädigungen untersucht werden. Stellen Sie sicher, dass die Maschine ausgeschaltet und isoliert ist, bevor Sie eine gründliche Inspektion durchführen.
-
Seite 42: Betriebsposition Und Abstand
BETRIEBSPOSITION UND ABSTAND Betreiben Sie die Maschine nur aus einem Sicherheitsabstand und einer Position, die eine ungehinderte Sicht auf die Maschine und den Arbeitsbereich ermöglicht. Beim Betrieb dieser Maschine sind Sie für Ihre eigene Sicherheit und die Sicherheit aller anderen, die den Arbeitsbereich betreten, verantwortlich. -
Seite 43: Arbeitsbereichsvorkehrungen
ARBEITSBEREICHSVORKEHRUNGEN Arbeits- und Arbeitsbereichsvorkehrungen Die folgenden Kontrollen sollten vor dem Einsatz im Arbeitsbereich durchgeführt werden: Überprüfen Sie den Arbeitsbereich vor dem Einsatz; suchen und entfernen Sie Fremdkörper wie große Steine, Metallgegenstände, Drähte, Glas usw., welche die Maschine beschädigen oder von der verwendeten Ausrüstung ausgeworfen werden können. -
Seite 44: Betrieb
BETRIEB Persönliche Schutzausrüstung (PSA) Der Bediener muss bei der Bedienung und/oder Wartung dieser Maschine geeignete Schutzausrüstung tragen. Empfohlene Schutzausrüstung Schutzhandschuhe Sicherheitsschuhe Augenschutz Schutzanzüge Schutzhelm Gehörschutz Staubmaske Schienbein-/Knie-Schutz Bedingungen für die Arbeitsbeleuchtung Betreiben Sie die Maschine niemals bei schlechten Lichtverhältnissen. - Seite 45 Wechseln Sie nicht die Richtung, während Sie sich auf Randsteinen, Felsen oder Flächen mit erheblichen Höhenunterschieden (mehr als 20 cm) bewegen; in diesen Fällen bewegen Sie sich immer senkrecht zu den Hindernissen. Beim Rückwärtsfahren bergauf darf beim Übergang von der ebenen Fläche auf den Hang nicht gelenkt...
-
Seite 46: Bremsen
BREMSEN Die Bewegung der Maschine wird durch elektrische Kettenmotoren gesteuert, welche die Maschine antreiben, wenn sie vom Generator mit Strom versorgt werden. Die Bewegung wird durch „Kurzschließen“ der Motoren gestoppt, wodurch eine Bremswirkung zum Anhalten der Maschine erzeugt wird. Wenn der Verbrennungsmotor abgeschaltet wird oder aus irgendeinem Grund ausfällt, „blockieren“... -
Seite 47: Kraftstoff
KRAFTSTOFF Kraftstofftyp: bleifreies Standard-Kraftfahrzeuge bis einschließlich 10% Ethanol. Kraftstoffkapazität: 10 Liter. Betanken Sie die Maschine nur durch Austausch des roten Primärkraftstofftanks; Zu diesem Zweck wird ein Ersatz-Primärkraftstofftank mit der Maschine geliefert. Das Auswechseln des primären Kraftstofftanks muss auf einer ebenen, gut belüfteten Stelle und fern von Funken-, Flammen- oder Hitzequellen erfolgen. -
Seite 48: Kraftstofftanks
KRAFTSTOFFTANKS Der RC28 ist für die Verwendung mit 2 Kraftstofftanks ausgestattet. Ein abnehmbarer roter Primärkraftstofftank auf der rechten Seite des Motors und ein halb entfernbarer schwarzer Expansionstank auf der linken Seite des Motors. Ein zusätzlicher roter Kraftstofftank wird ebenfalls mit der Maschine geliefert, die als austauschbarer „primärer“... -
Seite 49: Wartung
WARTUNG Überprüfungen, Wartungs- und Servicearbeiten dürfen nur durchgeführt werden, wenn die Maschine auf einem festen, ebenen Standplatz abgestellt ist. Versuchen Sie niemals, an einer Maschine zu arbeiten, die nicht sicher abgestützt und blockiert ist. Verwenden Sie nur geeignete Ausrüstungen für die Aufgabe, die das gesamte Gewicht der Maschine tragen können. Arbeiten Sie niemals unter einer Maschine, die nur an einem Hebezeug aufgehängt ist. -
Seite 50: Luftfilter
LUFTFILTER Luftfilter Erforderliche Werkzeuge: für den Zugriff auf die Filterpatronen sind keine Werkzeuge erforderlich. Die Luftfilter sollten täglich überprüft und regelmäßig gereinigt werden. Die Filterpatronen müssen entsprechend den im Serviceplan angegebenen Zeiträumen ausgetauscht werden. Ausbau der Filterpatronen Die Maschine verwendet 2 Filterpatronen, einen Primär- und einen Sekundärfilter. Diese befinden sich im Filtergehäuse auf der Rückseite des Verbrennungsmotors. -
Seite 51: Rotoren Und Klingen
ROTOREN UND KLINGEN Die Maschine hat zwei riemengetriebene Rotoren, ausgestattet mit Sätzen von gegenläufigen Klingen, die auf einem Klingenträger montiert sind. Die Klingensätze bestehen aus je einer Aufstrom Klinge und einer oberen Schneidklinge. Die Schnellstopp-Rotoren werden vom Verbrennungsmotor über eine elektromagnetische Kupplung angetrieben und sind versetzt an der Maschine montiert, wodurch ein überlappendes Schneiden erreicht wird. -
Seite 52: Riemen
RIEMEN Zugang zu den Riemen Um die Riemen zu überprüfen und/oder nachzuspannen, ist der Zugang von der Unterseite der Maschine aus möglich und erfordert das Entfernen der Abdeckplatte. Diese ist mit 7 Schrauben befestigt. Erforderliche Werkzeuge: 13 mm Schraubenschlüssel oder Steckschlüssel. -
Seite 53: Rotorriemen - Spannungseinstellung
Rotorriemen - Spannungseinstellung Erforderliche Werkzeuge: 17 mm und 19 mm Schraubenschlüssel. Lösen Sie beide Muttern (A). Drehen Sie die Mutter (B), um die Riemenspannung einzustellen. Ziehen Sie die Muttern (A) wieder an, wenn die Spannung korrekt eingestellt ist. ... -
Seite 54: Ketten
KETTEN Kettenaustausch Die Ketten müssen ersetzt werden, wenn die Laufflächen übermäßig abgenutzt sind, oder früher, wenn große Schnitte, Risse oder Schäden vorliegen, die ihre sichere Nutzung beeinträchtigen könnten. Versuchen Sie niemals, an einer Maschine zu arbeiten, die nicht sicher abgestützt und blockiert ist. Verwenden Sie nur geeignete Ausrüstungen für die Aufgabe, die das gesamte Gewicht der Maschine tragen können. -
Seite 55: Verfahren Zur Montage Der Ketten
Verfahren zur Montage der Ketten Die Installation der neuen Kette ist im Grunde genommen eine Umkehrung des Demontagevorgangs. Nach der Installation muss die kette korrekt auf die unten angegebene spezifische Einstellung gespannt sein; Wenn die Spannung eingestellt ist, sichern Sie den Spanner, indem Sie die 24 mm Klemmschrauben (x2) am inneren Fahrwerk wieder festziehen. -
Seite 56: Inverter-Kühlventilatoren - Modelle Der Generation 2
INVERTER-KÜHLVENTILATOREN – Modelle der Generation 2 Maschinen der 2. Generation sind mit 2 Kühlgebläsen ausgestattet, die sich an der Rückseite der Maschine befinden; die funktion der lüfter besteht darin, die kühlkörper des gleiswechselrichters zusätzlich zu kühlen, indem sie luft in den rückwärtigen motorraum saugen. -
Seite 57: Inline-Kraftstofffilter
INLINE-KRAFTSTOFFFILTER Ein Inline-Kraftstofffilter (4009265) ist in der Mitte des Kraftstoffzufuhrschlauchs installiert; Der Filter sollte in den im Wartungsplan angegebenen Intervallen ausgetauscht werden. Erforderliches Werkzeug: Schlitzschraubendreher Verfahren zum Entfernen des Filters Der Filter ist mit 2 Jubilee-Clips an den Schläuchen befestigt. Lösen Sie die Clips, um den Filter entfernen zu können. -
Seite 58: Sicherungen Und Relais
SICHERUNGEN UND RELAIS Generation 1 / Generation 1 Uplift-Modelle Generation 2 Modelle... -
Seite 59: Fehlerbehebung
FEHLERBEHEBUNG PROBLEM URSACHE BESEITIGUNG Die Rotoren drehen sich Keilriemen lose Keilriemen nachspannen nicht Keilriemen beschädigt Keilriemen austauschen Klinge blockiert Blockade beseitigen U/min Messwert Null Erhöhung U/min Sicherung der Kupplung Sicherung ersetzen durchgebrannt Relais ersetzen Kupplungsrelais defekt Verkabelung prüfen / Kupplung Störung oder Ausfall der austauschen Kupplung... - Seite 60 PROBLEM URSACHE BESEITIGUNG Verlust des Funksignals Zu großer Abstand zwischen Verringern Sie den Fernbedienung und Maschine Arbeitsabstand - arbeiten Sie innerhalb des Maschinenbereichs Vermeiden Sie den Betrieb in Signalstörungen durch der Nähe von elektrischen Stromleitungen oder elektrische Störquellen Quellen Antenne ersetzen Antenne beschädigt oder defect Antennenkabel ersetzen Antennenverdrahtung...
- Seite 61 PROBLEM URSACHE BESEITIGUNG Der Verbrennungsmotor Zu wenig Motoröl Füllstand prüfen und Motoröl überhitzt nachfüllen Beseitigen der Hindernisse Luftkühlsystem behindert Filterpatronen reinigen / Luftfilter verschmutzt / austauschen kontaminiert Vergaser einstellen / abstimmen Vergaser falsch eingestellt Der Verbrennungsmotor hat Luftfilter verschmutzt / Filterpatronen reinigen / zu wenig Leistung kontaminiert...
-
Seite 62: Serviceplan
SERVICEPLAN Vorläufiger Wartungsplan: Neue Maschinen Überprüfen Sie die Klingenbandspannung alle 2 Stunden während der ersten 10 Stunden. Standard-Wartungsplan 10 Std. 25 Std. 100 Std. 500 Std. 1500 Std. Wartungsaufgabe / Häufigkeit (Täglich) (Jährlich) Überprüfen Messerschrauben fest angezogen sind ● Schneidrückstände/Schmutz entfernen ●... - Seite 64 McConnel Limited, Temeside Works, Ludlow, Shropshire SY8 1JL. England. Telephone: 01584 873131. Facsimile: 01584 876463. www.mcconnel.com...
