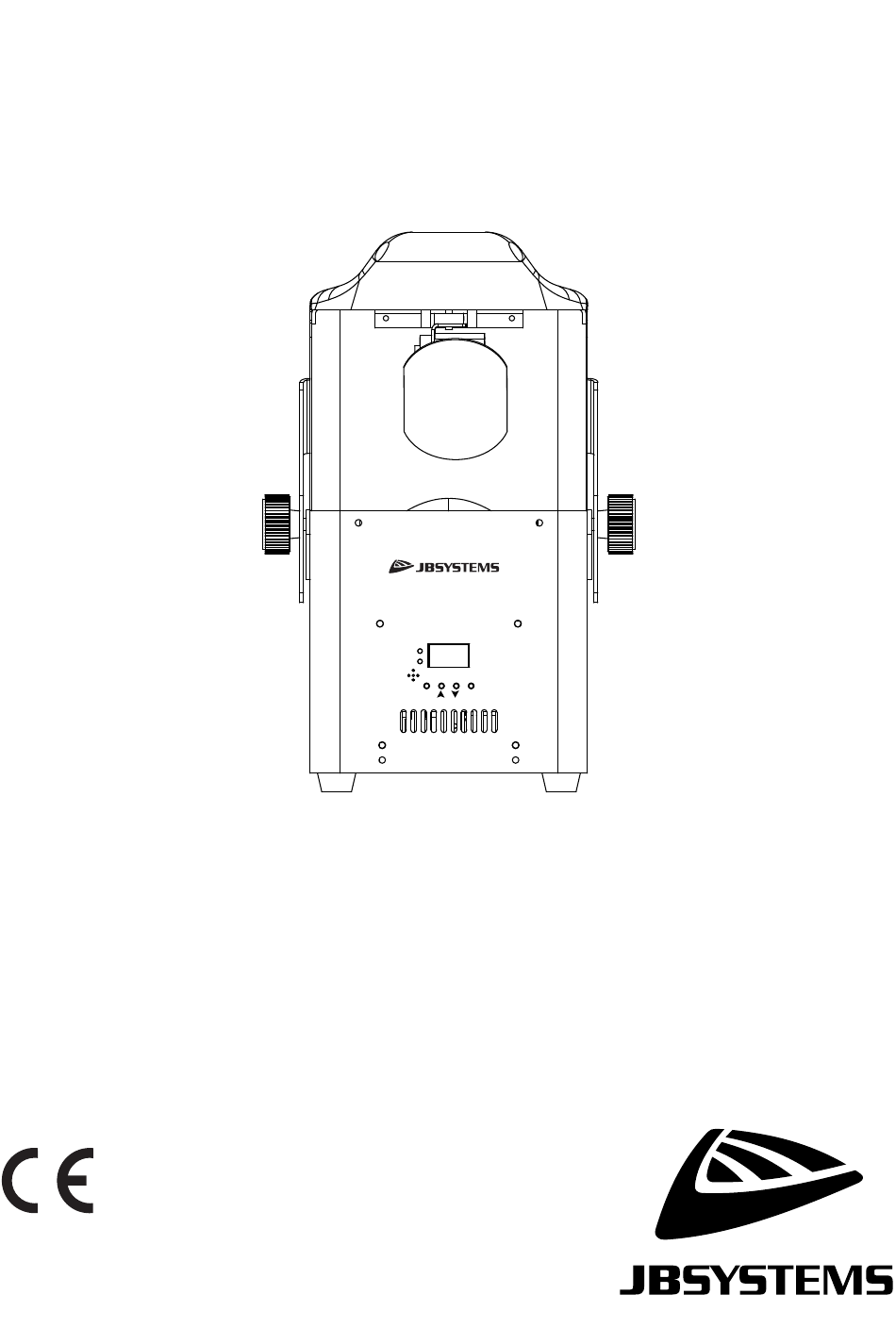

- Seite 1 VECTOR SCAN VECTOR SCAN POWER MENU ENTER DEUTSCH Bedienungsanleitung Other languages can be downloaded from: WWW.JB-SYSTEMS.EU Version: 1.0...
-
Seite 3: Eigenschaften
BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ® Vielen Dank, dass Sie sich für dieses Produkt von JB Systems entschieden haben. Um alle Möglichkeiten voll ausschöpfen zu können und zu Ihrer eigenen Sicherheit, lesen Sie bitte diese Bedienungsanleitung sehr sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. -
Seite 4: Sicherheitshinweise
Teile, die vom Benutzer gewartet werden können:ns ide. • Reparieren Sie niemals eine Sicherung oder überbrücken Sie den Sicherungshalter. Ersetzen Sie eine beschädigte Sicherung immer durch eine Sicherung desselben Typs und derselben elektrischen Spezifikationen! JB SYSTEMS 2/14 VECTOR SCAN ®... -
Seite 5: Überkopfmontage
• Der Betreiber hat dafür zu sorgen, dass die sicherheitstechnischen und maschinentechnischen Einrichtungen vor der ersten Inbetriebnahme von einem Sachverständigen abgenommen werdentim e. Die Einrichtungen sollten jährlich von einer sachkundigen Person überprüft werden, um sicherzustellen, dass die Sicherheit weiterhin gewährleistet isttim e. JB SYSTEMS 3/14 VECTOR SCAN ®... -
Seite 6: Beschreibung
Geräten teilen können! Es müssen keine zusätzlichen Einstellungen im Setup-Menü vorgenommen werden, folgen Sie einfach der Anleitung im Benutzerhandbuch, das mit dem WTR-DMX ® DONGLE von BRITEQ geliefert wird. Der separate WTR-DMX DONGLE ist unter WWW.BRITEQ- LIGHTING.COM erhältlich (Bestellnummer: B04645) 11. Sicherheitsauge JB SYSTEMS 4/14 VECTOR SCAN ®... - Seite 7 Sound Sense 000-100 Pan Inverse Fixture Settings Tilt Inverse Focus 000-255 Display Inverse Display Backlight Switch Settings °C Temperature Unit °F Fixture use time xxx hrs Fixture Information Software version Vx.xx Pan/Tilt Reset Effect JB SYSTEMS 5/14 VECTOR SCAN ®...
- Seite 8 • Drücken Sie die ENTER-Taste, um den gewünschten Showmodus auszuwählen. • show 1 • show 2 • show 3 • show 4 • Sobald der richtige Modus auf dem Display angezeigt wird, drücken Sie zur Bestätigung die ENTER- Taste. JB SYSTEMS 6/14 VECTOR SCAN ®...
- Seite 9 • Drücken Sie die ▲/▼-Tasten, bis die gewünschte Funktion auf dem Display angezeigt wird. • Drücken Sie die ENTER-Taste: Die Anzeige kann durch Auswahl von Ja oder Nein gedreht werden. • Verwenden Sie die Tasten ▲/▼, um die gewünschte Anzeigeposition auszuwählen. JB SYSTEMS 7/14 VECTOR SCAN ®...
- Seite 10 • Drücken Sie die ▲/▼-Tasten, bis die gewünschte Funktion auf dem Display angezeigt wird. • Drücken Sie die ENTER-Taste: Auf dem Display erscheint ALL • Drücken Sie erneut die ENTER-Taste und wählen Sie "Ja", um die Rücksetzung ALLER Funktionen zu starten. JB SYSTEMS 8/14 VECTOR SCAN ®...
-
Seite 11: Elektrische Installation + Adressierung
• Das DMX-Protokoll ist ein weit verbreitetes Hochgeschwindigkeitssignal zur Steuerung intelligenter Lichtgeräte. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen DMX-Kabel "verketten". • Es werden sowohl XLR-3-Pin- als auch XLR-5-Pin-Stecker verwendet, wobei XLR-3-Pin beliebter ist, da JB SYSTEMS 9/14 VECTOR SCAN ®... - Seite 12 Geräts ist sehr wichtig. Leider ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu sagen, welche Startadressen Sie einstellen müssen, da dies vollständig von der verwendeten Steuerung, der Anzahl der Geräte und der Anzahl der von ihnen verwendeten DMX-Kanäle abhängt. DMX-CONFIGURATION DES VECTOR SCAN IM 5, 8 UND 14CH MODE: 5-KANAL-MODUS : DMX-...
- Seite 13 200-255 Rückwärts-Regenbogeneffekt von langsam zu schnell 000-007 Offen(Weiß) 008-019 Gobo1 020-031 Gobo2 032-043 Gobo3 044-055 Gobo4 056-067 Gobo5 068-071 Gobo6 072-079 Gobo7 080-088 Gobo1 Schütteln 089-097 Gobo2 Schütteln 098-106 Gobo3 Schütteln 107-115 Gobo4 Schütteln JB SYSTEMS 11/14 VECTOR SCAN ®...
-
Seite 14: Wartung
• Schalten Sie das Gerät aus, ziehen Sie das Kabel des mains ab und warten Sie, bis das Gerät abgekühlt ist. Bei der Inspektion sollten die folgenden Punkte überprüft werden: • Alle Schrauben, die für die Installation des Geräts und seiner Teile verwendet werden, müssen fest angezogen sein und dürfen nicht korrodiert sein. JB SYSTEMS 12/14 VECTOR SCAN ®... -
Seite 15: Technische Daten
5ch, 8ch, 14ch Lampe: 100W LED Farbrad: 8 Farben + offen Rotierendes Goborad: 7 rotierende Gobos + offen IP-Schutzart: IP20 Pan-Bewegung: 160° Neigebewegung: 50° Abstrahlwinkel: 18° Betriebstemperatur (T 0°C bis 40°C Größe: 25,1x14,1x37,8cm Gewicht: 5,5 kg JB SYSTEMS 13/14 VECTOR SCAN ®... - Seite 16 DEUTSCH BEDIENUNGSANLEITUNG ABMESSUNGEN Alle Informationen können ohne vorherige Ankündigung geändert werden. Sie können die neueste Version dieses Benutzerhandbuchs von unserer Website herunterladen: www . jb-systems. JB SYSTEMS 14/14 VECTOR SCAN ®...
