Thinkware U3000 PRO Benutzerhandbuch
Verwandte Anleitungen für Thinkware U3000 PRO
Inhaltszusammenfassung für Thinkware U3000 PRO

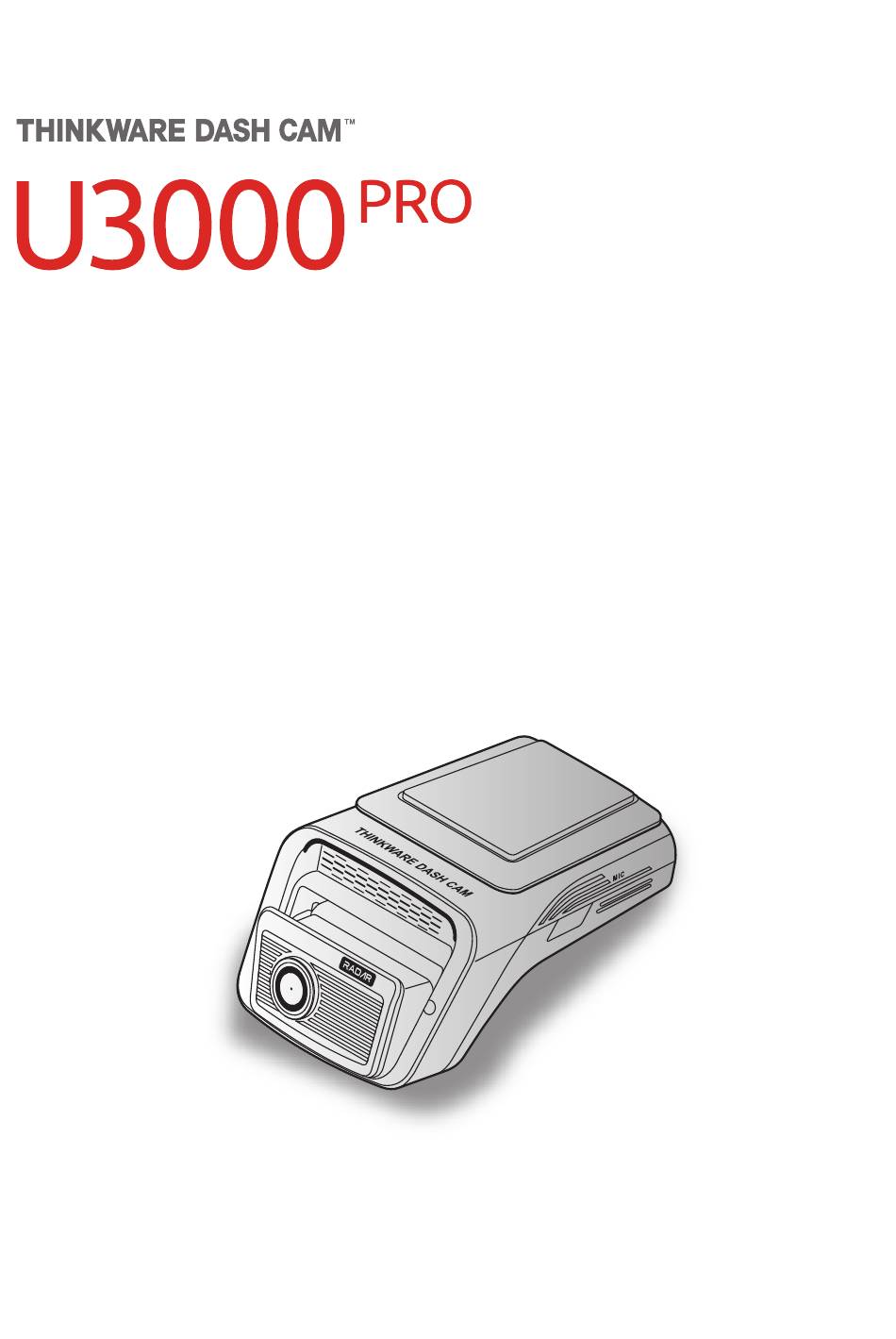

- Seite 1 Benutzerhandbuch Dieses Produkt nimmt Videos auf, solange das Fahrzeug in Betrieb ist. Lesen und befolgen Sie die Anweisungen in diesem Handbuch zur ordnungsgemäßen Verwendung und Wartung dieses Produkts.
-
Seite 2: Vor Verwendung Des Produkts
Fehler bzw. unvollständige Informationen enthalten. Urheberrecht THINKWARE behält sich alle Rechte an den Inhalten und Abbildungen in diesem Handbuch vor. Diese Ansprüche sind urheberrechtlich geschützt. Das unbefugte Vervielfältigen, Überarbeiten, Veröffentlichen oder Verbreiten dieses Handbuchs ohne die schriftliche Genehmigung von THINKWARE ist untersagt und kann strafrechtlich verfolgt werden. -
Seite 3: Inhaltsverzeichnis
3.1.2 Produkt befestigen 13 7. THINKWARE CONNECTED verwenden 3.1.3 Stromkabel anschließen 15 (optional) 36 3.2 Heckkamera montieren (2 Kanäle) 18 7.1 Das THINKWARE CONNECTED LTE-Modul 3.2.1 Montageposition wählen 18 installieren (optional) 36 3.2.2 Heckkamera befestigen 18 3.2.3 Kabel der Heckkamera anschließen 20 7.2 Produkt mit THINKWARE CONNECTED... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Lesen Sie die folgenden Sicherheitsinformationen zur sicheren Verwendung dieses Produkts. In dieser Anleitung verwendete Sicherheitssymbole „Warnung“ – markiert potenzielle Gefahren, die unter Umständen zu Verletzungen oder dem Tod führen. „Vorsicht“ – markiert potenzielle Gefahren, die unter Umständen zu leichten Verletzungen oder Sachschäden führen. -
Seite 5: Stromversorgung
Folge. • Verwenden Sie ausschließlich Originalzubehör von THINKWARE oder von einem offiziellen THINKWARE- Händler. THINKWARE gibt keine Garantie für die Kompatibilität und den normalen Betrieb von Zubehör von Drittanbietern. • Achten Sie beim Anschließen des Stromkabels an das Produkt darauf, dass die Verbindung zwischen Steckdose und dem Stromkabelstecker des Produkts fest sitzt. -
Seite 6: Sonstige Informationen Zum Produkt
Einfahren in einen Tunnel oder das Ausfahren sowie die Umgebungstemperatur, wirken sich möglicherweise auf die Qualität des Videos aus. • THINKWARE ist NICHT für den Verlust aufgezeichneter Videos während des Betriebs verantwortlich. • Obwohl das Gerät darauf ausgelegt ist, schwerste PKW-Kollisionen zu überstehen, garantiert THINKWARE die Aufnahme von Unfällen nicht, falls das Gerät aufgrund dieses Unfalls beschädigt wird. -
Seite 7: Produktübersicht
1. Produktübersicht 1.1 Im Lieferumfang enthaltene Teile Stellen Sie beim Öffnen der Produktverpackung sicher, dass alle Gegenstände enthalten sind. Die im Lieferumfang enthaltenen Teile können basierend auf dem gewählten Kanaltyp abweichen. 1.1.1 Im Lieferumfang enthalten 1 Kanal (Standard-Artikel) Frontkamera (Hauptgerät) Halterung und Klebeband Fest verdrahtetes Kabel Selbstklebende Kabelhalterung... -
Seite 8: Zubehör (Separat Erhältlich)
• Bevor Sie das OBD-II-Kabel in den OBD-II-Eingang einstecken, setzen Sie den Umschalter auf den passenden Fahrzeugtyp und Parkmodus. 1.1.2 Zubehör (separat erhältlich) Heckkamera (BCQH-600) und Kabel Innenraum-IR-Kamera (BCFH-1U) Autoladegerät und Kabel THINKWARE CONNECTED LTE-Modul (TCM-LTE) und Kabel Sie können die Innenraum-IR-Kamera und das THINKWARE CONNECTED LTE-Modul nicht gleichzeitig verwenden. -
Seite 9: Teilebezeichnungen
Produktübersicht 1.2 Teilebezeichnungen 1.2.1 Frontkamera (Hauptgerät) – Vorderansicht Klebehalterung Zum Befestigen der Frontkamera im Fahrzeug. Sicherheits-LED Zur Anzeige der laufenden Videoaufnahme. Linse der Frontkamera Zum Aufnehmen der Vorderansicht. • Um das Gerät zurückzusetzen, halten Sie die Tasten für die Sprachaufnahme ( ) und für die manuelle Aufnahme (REC) gleichzeitig gedrückt, bis Sie einen Piepton hören. -
Seite 10: Frontkamera (Hauptgerät) - Rückansicht
BAT.-Eingang Zum Anschließen des externen GPS-Empfängers. Zum Anschließen der externen Batterie. Gleichstromeingang Zum Anschließen des Stromkabels. USB-C-Eingang Zur Verbindung des THINKWARE Spannungseingang CONNECTED LTE-Moduls oder der Zum Anschließen der Heckkamera (2 Kanäle). Innenraum-IR-Kamera. Verbindungs-LED Zur Anzeige des WLAN- und Bluetooth- Verbindungsstatus. -
Seite 11: Heckkamera (2 Kanäle)
Speicherkarteneinschub oder die Speicherkarte werden möglicherweise beschädigt, falls die Speicherkarte falsch eingesteckt wird. • Verwenden Sie nur Originalspeicherkarten von THINKWARE. THINKWARE gibt keine Garantie für die Kompatibilität und den normalen Betrieb von Speicherkarten von Drittanbietern. Zur Vermeidung des Verlusts aufgenommener Videodateien sollten Sie diese regelmäßig auf einem anderen... -
Seite 12: Viewer-App Verwenden
Produktfunktionen konfigurieren. Laden Sie für eine korrekte Installation die App THINKWARE DASH CAM LINK herunter. • Die App THINKWARE DASH CAM LINK können Sie nur in einer der folgenden Umgebungen verwenden: - Android 9.0 oder neuer - iOS 15 oder neuer •... -
Seite 13: Anbringen Des Produkts
3. Anbringen des Produkts 3.1 Frontkamera anbringen (Hauptgerät) Befolgen Sie zur ordnungsgemäßen Montage die folgenden Anweisungen: 3.1.1 Montageposition wählen Wählen Sie eine Montageposition, von der die Kamera alles aufnimmt, was vor dem Auto geschieht, ohne das Blickfeld des Fahrers einzuschränken. Stellen Sie sicher, dass sich die Linse der Frontkamera in der Mitte der Windschutzscheibe befindet. - Seite 14 Anbringen des Produkts Entfernen Sie die Schutzfolie von der Klebehalterung und drücken Sie dann die Halterung auf die Wärmeschutzfolie. Drücken Sie die Halterung an die Windschutzscheibe, um sie sicher zu befestigen. ➋ ➋ ➊ ➊ Schieben Sie dann die Kamera wieder in die Halterung, bis Sie ein Klicken hören.
-
Seite 15: Stromkabel Anschließen
Zigarettenanzünders unterscheiden sich je nach Fahrzeugmarke und -modell. ➋ ➋ • Verwenden Sie das Autoladegerät von THINKWARE (optional). Die Verwendung von Stromkabeln anderer Anbieter beschädigt möglicherweise das Produkt und kann aufgrund des Spannungsunterschieds zu einem Stromschlag oder Elektrobrand führen. • Modifizieren Sie das Stromkabel nicht selbst, und schneiden Sie es nicht selbst zu. Dadurch wird das Produkt oder das Fahrzeug möglicherweise beschädigt. -
Seite 16: Fest Verdrahtetes Kabel Anschließen
Wird das Produkt nicht ordnungsgemäß installiert, kann es beschädigt werden. Es könnte auch zu einem elektrischen Brand oder einem Stromschlag kommen. • Verwenden Sie ausschließlich das fest verdrahtete Kabel von THINKWARE. Wenn Sie ein Kabel eines anderen Herstellers verwenden, kann das Produkt beschädigt werden oder aufgrund des Spannungsunterschieds ein Stromschlag verursacht werden. - Seite 17 Sie den Motor, um zu prüfen, ob das Produkt normal funktioniert. Sobald das Gerät eingeschaltet ist, leuchtet die LED-Anzeige und die Sprachführung wird aktiviert. Installieren Sie die App THINKWARE DASH CAM LINK über den Google Play Store oder den Apple App Store auf Ihrem Smartphone.
-
Seite 18: Heckkamera Montieren (2 Kanäle)
Anbringen des Produkts Passen Sie den Kamerawinkel mithilfe des Liveansicht-Bildschirms so an, dass die Motorhaube des Fahrzeugs zwischen 1/8 und 1/4 des Bildschirms einnimmt. Weitere Informationen zum Anpassen des Winkels finden Sie unter „Autoladegerät anschließen (optional)“ auf Seite 15. 3.2 Heckkamera montieren (2 Kanäle) Befolgen Sie zur ordnungsgemäßen Montage der Heckkamera die nachstehenden Anweisungen: 3.2.1 Montageposition wählen Wählen Sie eine Stelle auf der Heckscheibe, an der... - Seite 19 Entfernen Sie die Schutzfolie von der Klebehalterung und der Kameralinse. ➋ ➋ ➊ ➊ Das THINKWARE-Logo muss ins Fahrzeuginnere gerichtet sein. Drücken Sie die Kamera fest auf die Klebeflächen. Falls die Kamera falsch herum angebracht wurde, wird die Rückansicht vertikal gespiegelt.
-
Seite 20: Kabel Der Heckkamera Anschließen
Anbringen des Produkts 3.2.3 Kabel der Heckkamera anschließen Schalten Sie das Gerät aus, und verbinden Sie das Kabel der Heckkamera mit der Frontkamera (Hauptgerät). Achten Sie beim Anschließen des Kabels der Rückfahrkamera auf die Markierungen „F“ und „R“ an beiden Enden des Kabels. -
Seite 21: Innenraum-Ir-Kamera Montieren (Optional)
Anbringen des Produkts Wenn Sie die Rückfahrkamera anbringen, prüfen Sie die Live-Ansicht mit der mobilen Viewer-App. Starten Sie die App THINKWARE DASH CAM LINK auf Ihrem Smartphone und tippen Sie auf Liveansicht R, um den Bildschirm auf die Heckansicht >... -
Seite 22: Aufnahmefunktionen Verwenden
Speicherkarte timelapse_rec Geben Sie Videos auf Windows-Computern/Macs oder mithilfe der App THINKWARE DASH CAM LINK wieder. Wenn Sie die Speicherkarte in andere Geräte (z. B. Smartphones oder Tablets) einlegen, können die Videodateien verloren gehen. • Die Dateibezeichnung setzt sich aus dem Anfangsdatum und -zeitpunkt der Aufnahme und der Aufnahmeoption zusammen. -
Seite 23: Funktion Zur Fortlaufenden Aufnahme Verwenden
Aufnahmefunktionen verwenden 4.3 Funktion zur fortlaufenden Aufnahme verwenden Verbinden Sie das Stromkabel mit dem Gleichstromeingang des Produkts, und schalten Sie dann das elektrische Zubehör des Fahrzeugs ein, oder starten Sie den Motor. Die Benutzerführung gibt an, dass die fortlaufende Aufnahme gestartet wurde. Während der fortlaufenden Aufnahme arbeitet das Produkt wie folgt: Modus Vorgangsbeschreibung... -
Seite 24: Sos-Aufnahmefunktion Verwenden
Unfall bis fünf Sekunden nach dem Drücken der Taste) und im (blinkt) Ordner „sos_rec“ gespeichert. • Sie müssen sich bei der App THINKWARE CONNECTED anmelden, um diese Funktion verwenden zu können. • Das Video wird mit dem Unfallort in die App THINKWARE CONNECTED hochgeladen. - Seite 25 Aufnahmefunktionen verwenden Wenn Sie den Parkmodus nicht verwenden oder die Moduseinstellungen über die Viewer-App ändern möchten, rufen Sie Dashcam-Einstellungen Aufnahmeeinstellungen auf. > Entnehmen Sie der unten abgebildeten Tabelle, wie Sie die Optionen für den Parkmodus festlegen: Option Vorgangsbeschreibung Aufnahme-LED Keine Es werden die Bewegungen in der Umgebung und die Kollisionen Bewegung erfasst.
-
Seite 26: Super-Nachtsicht-Funktion Verwenden
Aufnahmefunktionen verwenden Option Vorgangsbeschreibung Aufnahme-LED Das Gerät wird ausgeschaltet, sobald das elektrische Zubehör ausgeschaltet und der Motor abgestellt wird. Wenn Sie die Einstellungen für den Parkmodus ändern, werden die Videos, die mit den alten Einstellungen aufgenommen wurden, gelöscht. Um das zu verhindern, sollten Sie alle Videos, die im Parkmodus aufgenommen wurden, vor der Änderung der Einstellungen sichern. -
Seite 27: High Dynamic Range (Hdr) Verwenden
HDR ist eine Bildverarbeitungstechnik zur Verbesserung der Klarheit in kontrastreichen Szenarien. Zwei 60-fps-Videos, die mit langen und kurzen Verschlusszeiten aufgenommen wurden, werden mit der proprietären IDS-Abstimmungstechnologie (Intelligent Dual Sensing) von Thinkware optimiert. Anschließend wird ein Kompressionscodec angewendet, um ein 30-fps-Video zu liefern, das der Realität sehr nahe kommt. -
Seite 28: Einstellungen
5. Einstellungen Sie können die Produktfunktionen über die Viewer-App oder den PC-Viewer an Ihre Anforderungen und Wünsche anpassen. Die beschriebenen Vorgehensweisen beziehen sich auf die Viewer-App. Wenn Sie die Einstellungen über die Viewer-App ändern, unterbricht die Kamera die Aufnahme. 5.1 Speicherkarte verwalten Tippen Sie in der Viewer-App auf Dashcam-Einstellungen Speicherkarteneinstellungen, um die >... -
Seite 29: Kamera Einstellen
Einstellungen 5.2 Kamera einstellen Tippen Sie in der Viewer-App auf Dashcam-Einstellungen Kameraeinstellungen, um die > Kameraeinstellungen anzupassen. Option Beschreibung Für die gewünschte Auflösung für Front- und Heckkamera stehen diese Optionen Auflösung zur Auswahl: 4K 30 fps und QHD 30 fps/QHD 60 fps und QHD 30 fps/4K 30 fps (1 Kanal)/QHD 60 fps (1 Kanal). - Seite 30 Einstellungen Option Beschreibung Als Optionen für den Parkmodus stehen Bewegungserkennung/Zeitraffer/ Parkmodus Energiesparmodus/RADAR/Deaktiviert zur Auswahl. Für die Wartezeit im Parkmodus (Zeit bis zum Wechsel in den Parkmodus) Parkmodus-Wartezeit 30 Sekunden/1 min/2 min/3 min/4 min/5 min zur Auswahl. Wählen Sie Aktiviert/Deaktiviert für den Thermoschutz und den Energiesparmodus: Intelligente Parkaufnahme externe Batterie aus.
-
Seite 31: Funktionen Zur Verkehrssicherheit Einstellen
Einstellungen 5.4 Funktionen zur Verkehrssicherheit einstellen Tippen Sie in der Viewer-App auf Dashcam-Einstellungen Verkehrssicherheitseinstellungen, um die > Verkehrssicherheitseinstellungen zu verwalten. Option Beschreibung Sicherheitskameras Als Optionen für die Sicherheitskameras stehen Aktiviert/Deaktiviert zur Auswahl. Als Optionen für „Warn.: Mobile Verkehrskontr“ stehen Aktiviert/Deaktiviert zur Warn.: Mobile Verkehrskontr Auswahl. -
Seite 32: Systemeinstellungen Konfigurieren
Sie LTE-Modem aus. Wenn Sie die Innenraum-IR-Kamera verwenden, wählen Sie USB-Kamera aus. • Wenn Sie die Lautstärke auf AUS stellen, wird die Sprachführung deaktiviert. • Sie können die Innenraum-IR-Kamera und das THINKWARE CONNECTED LTE-Modul nicht gleichzeitig verwenden. • Die Innenraum-IR-Kamera und das THINKWARE CONNECTED LTE-Modul sind separat erhältlich. -
Seite 33: Pc-Viewer Verwenden
Klicken Sie auf Select OS, um das Betriebssystem auszuwählen, und dann auf DOWNLOAD. • Den neuen PC-Viewer für Mac können Sie aus dem Apple App Store herunterladen, ohne die THINKWARE- Website aufzurufen. Suchen Sie um Apple App Store nach „Thinkware Dashcam Viewer“. -
Seite 34: Layout Des Pc-Viewers
➓ ➓ Nummer Beschreibung Datei öffnen oder Video unter einem anderen Namen speichern. ➊ ➊ THINKWARE-Website aufrufen. ➋ ➋ Dashcam-Einstellungen anzeigen oder konfigurieren und Sprache für den PC-Viewer einstellen. ➌ ➌ Video in Vollbildansicht wiedergeben. Tippen Sie auf die Zurück-Taste ( ), um zur vorherigen Ansicht zu ➍... -
Seite 35: Aufgenommene Videos Über Den Pc-Viewer Abspielen
PC-Viewer verwenden 6.2.3 Aufgenommene Videos über den PC-Viewer abspielen Befolgen Sie die nachstehenden Anweisungen, um aufgenommene Videos abzuspielen: Schalten Sie die Kamera aus, und entfernen Sie die Speicherkarte. Legen Sie die Speicherkarte in einen Speicherkartenleser ein, der mit dem PC verbunden ist. Doppelklicken Sie auf die Verknüpfung zum PC-Viewer ( ), um das Programm zu öffnen. -
Seite 36: Thinkware Connected Verwenden (Optional)
• SOS-Benachrichtigung und SMS-Übertragung • Geofence-Funktion • Die App THINKWARE CONNECTED können Sie nur in einer der folgenden Umgebungen verwenden: – Android 7 oder höher / iOS 16 oder höher • Die Betriebssystemanforderungen ändern sich möglicherweise basierend auf den Richtlinien des Google Play Store und des Apple App Store. -
Seite 37: Produkt Mit Thinkware Connected Verwenden
THINKWARE DASH CAM LINK registrieren. Nach der Registrierung können Sie auf die Connected-Funktionen in der App THINKWARE CONNECTED zugreifen. Suchen Sie auf Ihrem Smartphone nach der App THINKWARE CONNECTED im Google Play Store oder Apple App Store. Melden Sie sich bei der App „THINKWARE CONNECTED“ an, tippen Sie auf Dashcam registrieren und... -
Seite 38: Produktinformationen
8. Produktinformationen Die Produktinformationen, die über den Menübildschirm aufgerufen werden können, sind insbesondere für neue Benutzer interessant. 8.1 Produktinformationen anzeigen Tippen Sie in der Viewer-App auf Dashcam-Informationen, um die Produktinformationen aufzurufen. Folgende Informationen werden angezeigt: • Modellname • Firmware-Version • Version der Sicherheitskamera •... -
Seite 39: Firmware Aktualisieren
Außerdem besteht die Möglichkeit, die Firmware über die Viewer-App oder den PC-Viewer herunterzuladen. Verwenden Sie die untenstehende Methode zum Herunterladen der Datei und gehen Sie dann zu Schritt 6. • Viewer-App: Verbinden Sie das Produkt mit der App THINKWARE DASH CAM LINK, tippen Sie auf MEHR >... -
Seite 40: Fehlerbehebung
Sie dann, ob die Kontakte im Speicherkarteneinschub beschädigt sind. • Die Speicherkarte muss ein von THINKWARE vertriebenes Originalprodukt sein. THINKWARE gibt keine Garantie für die Kompatibilität und den normalen Betrieb von Speicherkarten von Drittanbietern. Das aufgenommene Video Die aufgenommenen Videos werden als MP4-Videodateien gespeichert. Der kann nicht auf einem PC Videoplayer auf dem PC muss die Wiedergabe von MP4-Videos unterstützen. -
Seite 41: Spezifikationen
11. Spezifikationen Die Produktspezifikationen finden Sie in der folgenden Tabelle: Element Spezifikation Anmerkungen Modellname U3000 PRO Heckkamera: BCQH-600 (2-Kanal) Abmessungen 69,8 x 102,6 x 55,5 mm Heckkamera (BCQH-600): 79,3 x 36,9 x 31,9 mm (2-Kanal) Speicher microSD-Speicherkarte 64 GB, 128 GB, 256 GB, 512 GB... -
Seite 42: Erklärung Zur Einhaltung Der Fcc-Bestimmungen
Erklärung zur Einhaltung der FCC-Bestimmungen Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss alle Störungen aufnehmen können, auch die Störungen, die einen unerwünschten Betrieb zur Folge haben. In Tests wurde festgestellt, dass das Gerät die Grenzwerte für digitale Geräte der Klasse B gemäß... -
Seite 43: Industry Canada-Erklärung
Industry Canada-Erklärung Dieses Gerät erfüllt die lizenzfreien RSS-Standards der Industry Canada. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Das Gerät darf keine Störungen hervorrufen. (2) Das Gerät muss alle Störungen aufnehmen können, auch die Störungen, die einen unerwünschten Betrieb des Geräts zur Folge haben. Ce dispositif est conforme à... - Seite 44 Version 1.0 (2025)
