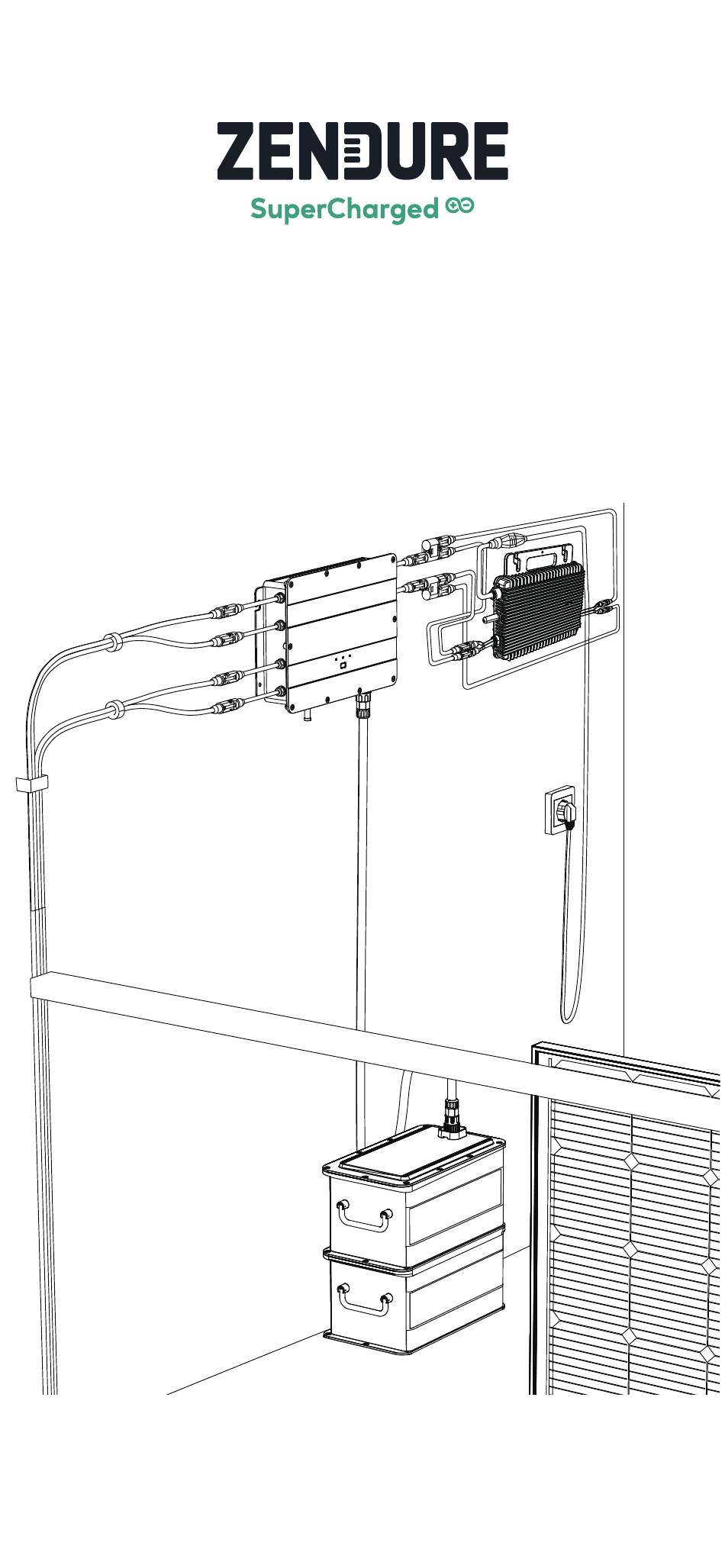

- Seite 1 Hub 2000 User Manual...
-
Seite 2: Inhaltsverzeichnis
For the latest version, please visit : https://zendure.com/pages/download-center. 2. Specifications SolarFlow system include Hub 2000 and Add-on battery AB1000 or AB2000 or SuperBase V. SolarFlow and Microinverter constitute a small grid-connected PV energy storage system, which aims to help users to save electricity bills. - Seite 3 Hub 2000 Name Model ZDHUB2000 Weight ≈ 5.2 kg Dimensions（L*W*H） 363×246×64 mm Wireless Type Bluetooth, 2.4GHz & 5GHz Wi-Fi IP Level IP65 PV Input Recommended Input Power 1200 W each Maximum Input DC Voltage MPPT Voltage Range 16-60V MPPT Full Power Voltage Range...
-
Seite 4: Safety Instruction
5825 MHz Maximum Transmit Power: 18.0 dBm Hub 2000 controller doesn’t include a battery pack, and the battery needs to be purchased separately. For more information about battery AB1000 or AB2000 or SuperBase V, please check the user manual of AB1000 or AB2000 or SuperBase V. -
Seite 5: Fcc Statement
This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. 3.3 EC DECLARATION OF CONFORMITY ZENDURE TECHNOLOGY CO., LIMITED declares that the SolarFlow product (Hub 2000) complies with directive 2014/53/EU (RED) , 2011/65/EU(RoHS) , 2015/863/ EU(RoHS) . -
Seite 6: Important Tips
√ √ √ before or after installation. √ Hub 2000 and AB1000 should be protected from direct sunlight to prevent rapid temperature increase. Please check the accessories before installation, some accessories € need to be purchased separately. After the installation, please first download the Zendure App to check electricity produced and set the power to the Microinverter. -
Seite 7: Getting Started
* Battery Cable: Hub to SBV Cable (not 1*Hub to SBV Cable included). This will be needed in order to connect Hub 2000 to a SuperBase V. The 2-to-4 Solar Parallel Y Cable can be purchased from Zendure.de. This Solar Parallel Y Cable will be needed to connect multiple solar panels. - Seite 8 • Both Solar panels and AB1000 or AB2000 or SuperBase V power supply can wake up Hub 2000. • If the Hub 2000 is connected to a SuperBase V, it is recommended that you include at least one Solar Panel in your system, connected to the battery using a Solar Connector to XT-90 Cable.
- Seite 9 Item Item How To LED Indicator Connect PV or AB1000 or AB2000 Power ups Hub 2000 indicator lits green or SuperBase Disonnect PV or AB1000 or Power outage All indicators not be lit AB2000 or SuperBase V start IoT Connection...
- Seite 10 • Choose one of bluetooth or Wi-Fi on Zendure App, Wi-Fi is preferred . • When your Hub 2000 is connected to either a SuperBase V, and power is being supplied to the solar input, your Hub 2000 will automatically turn on.
-
Seite 11: Installation
C. Install Smart Microinverter D. Find a place to stack AB1000or AB2000 or SuperBase V . E. Connect the top one AB1000 or AB2000 or SuperBase V to the Hub 2000 F. Connect the Microinverter to home grid G. Connect the solar panels to the Hub 2000 H. - Seite 12 If you have installed the balcony solar system, you need to disconnect it according to the following steps: Unplug the cables of the Microinverter and the home grid. Only unplug the cables of the first solar panel and the Microinverter. Tips: The installation of the solar panel does not need to be moved unless you want to change the location.
-
Seite 13: Install Hub 2000
Solar connector of solar panel to Solar connector of Hub 2000. • The Hub 2000 does not come with a Wi-Fi antenna installed. Please install the Wi-Fi antenna on the Smart PVHub before mounting it on the wall. -
Seite 14: Stack Ab1000 Or Ab2000
Remove the plastic protective covers on the connection port ,then please align the left side first. Slowly insert the battery connection port. Tips:The Hub 2000 can only be connected to a SuperBase V without a Satellite Battery, Multiple batteries are not supported. -
Seite 15: Connect With Cables
AB1000 are on one side. Connect AB1000 or AB2000 or SuperBase V to Hub 2000 with the battery cable,The terminals of battery cable can be self-locking, when you hear a click, you have inserted the battery cable well.（Be sure to tighten the connector screws for a secure connection to your SuperBase V.）... - Seite 16 Cable Connection For SuperBase V Y connector 1-to-2 Y connector 1-to-2 Home Socket The arrow on the battery cable is in the front. Cable Connection For Four Solar Panels...
- Seite 17 1. Connect the Hub 2000 to up to four solar panels using two Solar Parallel Y Cables*. 2. Please ensure that when connecting two solar panels in parallel, they are connected to the same PV input port. Do not connect the positive and negative terminals of the parallel-connected solar panels to the PV1 and PV2 ports separately, as this may cause the equipment to malfunction or become damaged.
-
Seite 18: Download The Zendure App
5.3.8 Download the Zendure app The Zendure App gives users the ability to allocate the power to AB1000 or AB2000 or SuperBase V and home grid and monitor power generation,the power to Microinverter can be set in a range of 100-1200W. -
Seite 19: Disconnection Of Solarflow
Disconnection of m Microinverter,unplug the cables of Microinverter and Hub 2000. Unscrew the mounting screws of Hub 2000 and Microinverter, remove Hub 2000 and Microinverter from the wall. Tips: During the disassembly, please pay attention to storing and keeping all the... -
Seite 20: Haftungsausschluss
Die aktuellste Version finden Sie unter https://zendure.com/pages/download-center. 2. Technische Daten Zum SolarFlow-System gehören der Hub 2000 sowie der Zusatzakku AB1000 oder AB2000 bzw. die SuperBase V. SolarFlow und Mikro-Inverter stellen ein kleines, mit dem Stromnetz verbundenes PV-Energiespeichersystem dar, das darauf abzielt, Ihre Stromkosten zu reduzieren. - Seite 21 Hub 2000 Name Modell ZDHUB2000 Gewicht ≈ 5,2 kg Abmessungen（L x B x H） 363 × 246 × 64 mm Drahtlostyp Bluetooth, 2,4 GHz & 5 GHz WLAN IP-Schutzart IP65 PV-Eingang Empfohlene Eingangsleistung Je 1200 W Maximale Eingangsgleichspannung 60 V...
-
Seite 22: Sicherheitsanweisungen
Sie die Benutzung des Produktes umgehend ein und wenden Sie sich an unseren Kundendienst. 2. Achten Sie darauf, dass ein Abstand von 50 mm zwischen dem Hub 2000 und anderen Gegenständen vorhanden ist. 3. Vermeiden Sie während des Betriebs des Solarenergie-Systems direktes Sonnenlicht, damit sich das SolarFlow-System nicht überhitzt. -
Seite 23: Fcc-Erklärung
20 cm zwischen dem Strahler und Ihrem Körper installiert und in Betrieb gesetzt werden. 3.3 EU-KONFORMITÄTSERKLÄRUNG ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass das SolarFlow-Produkt (Hub 2000) die Richtlinien 2014/53/EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS) erfüllt. Den vollständigen Text der Konformitätserklärung finden Sie unter folgender Internetadresse: https://zendure.de/pages/download-center... -
Seite 24: Wichtige Tipps
√ √ der Installation eine offizielle Genehmigung erforderlich sein. √ Der Hub 2000 und der AB1000 sollten vor direktem Sonnenlicht geschützt werden, damit es nicht zu einem schnellen Temperaturanstieg kommt. Prüfen Sie vor der Installation das Zubehör. Einige Zubehörteile müssen €... -
Seite 25: Erste Schritte
Akkukabel: Hiermit wird der AB1000 Akkukabel, 1,5 m oder AB2000 angeschlossen. Bedienungsanleitung Montageschrauben: Hiermit werden 6 x Montageschraube, der Hub 2000 und der Mikro-Inverter M4,7 x 39 mm befestigt. 1 x Antenne Flache Unterlegscheibe: Hiermit wird 2 x flache Unterlegscheibe der Mikro-Inverter befestigt. - Seite 26 • Zurücksetzen der Hardware des Hub 2000 & des AB1000 oder AB2000 bzw. der SuperBase V: Halten Sie die IoT-Taste 10 Sekunden lang gedrückt, um die Hardware des Hub 2000 & des AB1000 oder AB2000 bzw. der SuperBase V oder des Satellitenakkus zurückzusetzen.
- Seite 27 IoT-Anzeigen blinken grün gedrückt halten Stellen Sie die Benutzung sofort ein, prüfen Überspannungshinweis/ Sie die detaillierten Überstromhinweis / Hub 2000-Anzeige blinkt rot Fehlerinformationen in der Kurzschlusshinweis / Zendure-App und wenden Sie Fehlerhinweis sich an den Kundendienst AB1000- oder AB2000-Anzeige AB1000- oder AB2000- Nach Einschalten des Hub blinkt 2 Sekunden lang grün...
- Seite 28 • Wählen Sie Bluetooth oder WLAN in der Zendure-App; WLAN wird empfohlen. • Wenn Ihr Hub 2000 mit einer SuperBase V verbunden ist und der Solareingang mit Strom versorgt wird, schaltet sich Ihr Hub 2000 automatisch ein. Wenn nicht innerhalb von 5 Minuten ein Akku angeschlossen wird, wechselt Hub 2000 zunächst in den Bypass-...
-
Seite 29: Installation
B. Hub 2000 installieren C. Intelligenten Mikro-Inverter installieren D. Stelle zum Aufstapeln des AB1000 oder AB2000 bzw. der SuperBase V finden. E. AB1000 oder AB2000 bzw. SuperBase V an oberster Stelle mit dem Hub 2000 verbinden F. Mikro-Inverter an das heimische Stromnetz anschließen G. - Seite 30 Wenn Sie das Balkon-Solarsystem installiert haben, müssen Sie es anhand der folgenden Schritte trennen: 1 Trennen Sie die Kabel des Mikro-Inverters und des häuslichen Stromnetzes. 2 Trennen Sie nur die Kabel des ersten Solarmoduls und des Mikro-Inverters. Tipps: Die Installationsstelle des Solarmoduls muss nur verlegt werden, wenn Sie den Position ändern möchten..
-
Seite 31: Hub 2000 Installieren
4 Hub 2000 aufhängen: Hängen Sie den Hub 2000 bitte am bloß liegenden Teil der Schrauben 1 und 2 ein. 5 Eine Person hält den Hub 2000 mit beiden Händen fest, während die andere Person die Schrauben 1 und 2 ganz in die Wand hineindreht. -
Seite 32: Ab1000 Oder Ab2000 Stapeln
1 Standort markieren: Legen Sie eine Position neben dem Hub 2000 fest, wobei eine Person den Mikro-Inverter mit beiden Händen an der Wand festhält und die andere Person die Positionen der zwei Schraubenlöcher des Mikro-Inverters mit einem Markierstift markiert. 2 Bohren: Bohren Sie zwei Montagelöcher mit einem Durchmesser von 8 mm an den zwei markierten Positionen. -
Seite 33: Kabel Anschließen
Verbinden Sie den AB1000 oder AB2000 bzw. die SuperBase V über das Akkukabel mit dem Hub 2000. Die Anschlussklemmen des Akkukabels schließen sich von selbst, sodass das Akkukabel sachgemäß angeschlossen ist, sobald Sie einen Klickton hören. (Achten Sie darauf, die Schrauben des Steckverbinders für eine sichere Verbindung mit Ihrer SuperBase V festzuziehen.) - Seite 34 Kabelverbindung für SuperBase V 1-zu-2-Y- Y connector 1-to-2 Steckverbinder Häusliche Steckdose Home Socket Der Pfeil am Akkukabel The arrow on the battery cable is in the front. befindet sich vorne. Kabelanschluss für vier Solarmodule...
- Seite 35 1. Schließen Sie den Hub 2000 mit bis zu vier Solarmodulen über zwei Solar- Parallel-Y-Kabel* an. 2. Bitte stellen Sie sicher, dass bei der parallelen Verbindung von zwei Solarmodulen diese an denselben PV-Eingangsport angeschlossen werden. Verbinden Sie die positiven und negativen Anschlüsse der parallel verbundenen Solarmodule nicht separat mit den PV1- und PV2-Ports, da dies zu einem Ausfall oder einer Beschädigung des Geräts führen kann.
-
Seite 36: Zendure-App Herunterladen
Abschnitt der „Nutzer-Seite in der Zendure-App zugreifen können. * Gerät hinzufügen und auf die neueste Firmware-Version aktualisieren Bei erstmaliger Verwendung des Gerätes müssen Sie die Firmware über die Zendure-App aktualisieren. Weitere Informationen finden Sie in der Bedienungsanleitung der Zendure-App. * Leistung zum Mikro-Inverter einstellen Die maximale Solar-Eingangsleistung des SolarFlow-Systems beträgt 800 Watt, wobei Sie... -
Seite 37: Solarflow Trennen
4 Trennung des AB1000 oder AB2000 bzw. der SuperBase V: Ziehen Sie die Kabel zum Hub 2000 und zum AB1000 oder AB2000 bzw. zur SuperBase V heraus. 5 Trennung des Mikro-Inverters: Ziehen Sie die Kabel zum Mikro-Inverter und zum Hub 2000 heraus. - Seite 38 Manufacturer: Zendure Technology Co.,Limited Address: Office 92, 15th Floor, Lee Garden Two, 28 Yun Ping Road, Causeway Bay, Hong Kong © 2025 Zendure USA Inc.All Rights Reserved.Printed on recycled materials. Made in China EU Importer: Zendure DE GmbH Address: Rheinallee 1,40549 Düsseldorf E-mail: support@zendure.com...
