● Montage des Empfängers auf Carbon- oder Metallchassis

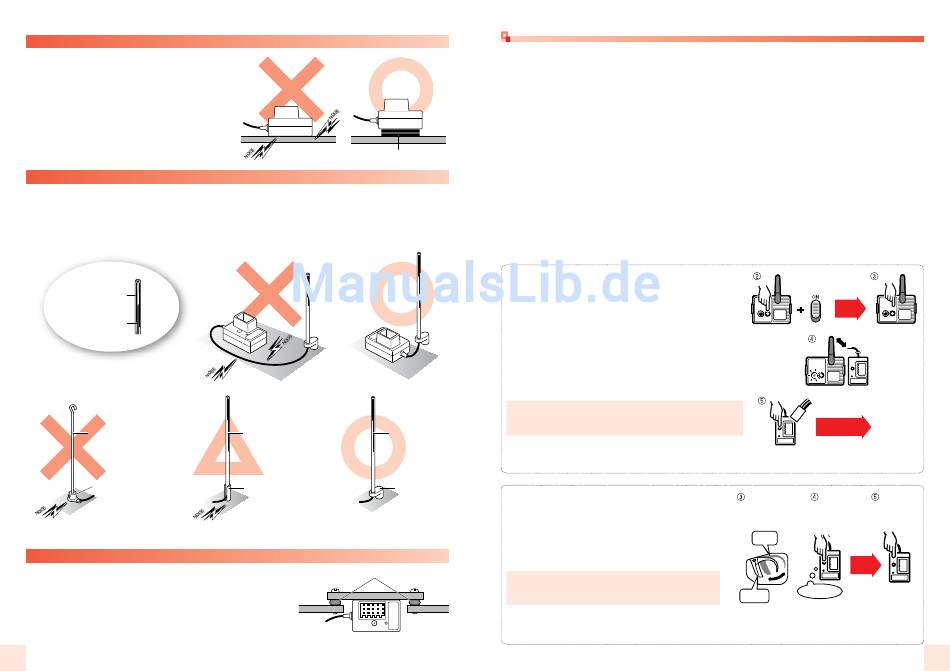

Um Störungen zu vermeiden, sollte der Empfänger mit
mehreren Lagen doppelseitigen Klebebands am Chassis
oder in der RC-Box fixiert werden.
Achten Sie beim Einbau auf die Sichtbarkeit der LED.
● Antenna installation
Führen Sie die Antenne auf kürzestem Wege nach oben. Zum Schutz des Antennenkabels sollte ein Antennenröhrchen
verwendet werden. Der Antennenhalter sollte so nahe wie möglich beim Empfänger platziert werden. Achten Sie darauf,
dass die Antenne nicht mit einem Carbon- oder Metallchassis in Berührung kommt. Andernfalls wird die Empfangsleistung
beeinträchtigt. Verwenden Sie keinen Antennenhalter aus Metall, da dadurch Störungen enstehen können.
Antennenröhrchen
Antennenkabel
Schneiden Sie das Antennenkabel niemals ab oder
wickeln Sie es auf. Die Empfangsleistung wird
beeinträchtigt.
Stahldrahtantenne
Antennenhalter
aus Metall
Lötanschluss
● Empfängereinbau in einem Verbrennermodell
Vibrationen vom laufenden Motor können den Empfänger beschädigen. Der
Empfänger darf daher nicht direkt mit doppelseitigem Klebeband am
Chassis
befestigt
werden.
Verwenden
Sie
Gummipuffern gelagerte Empfängerplatte, möglichst weit entfernt vom
Motor.
Achten Sie beim Einbau auf die Sichtbarkeit der LED.
12
Doppelseitiges Klebeband
Antennen-
röhrchen
Antennenhalter
aus Metall
(möglich bei GFK- oder Kunststoffchassis)
Gummipuffer
stattdessen
eine
auf
Installation und Einstellung
1.
Installieren Sie Empfänger, Servos und (für Elektromodelle) Regler im Modell.
Achten Sie dabei auf die Empfehlungen für den störungsfreien Einbau (s. Seite 11).
Lesen Sie bitte sorgfältig die Bedienungsanleitung zum Servo und zum Regler.
2.
Legen Sie die Batterien in den Sender und stecken Sie das RF-Modul ein. (s. Seiten 10-11)
Setzen Sie danach den Fahr- oder Empfängerakku ein.
3.
Koppeln Sie den Empfänger an den Sender (s. unten).
Bevor Sie den Empfänger zum ersten Mal einsetzen können, muss er an den Sender gekoppelt werden.
Wenn Sie mehrere Empfänger mit einem Sender verwenden möchten, muss jeder Empfänger separat gekoppelt werden.
4.
Justieren Sie Lenkung, Gas und Bremse auf Ihr Modell ein (s. Seiten 18~24).
5.
Aktivieren Sie die Failsave Funktion (s. unten).
Wenn der Empfänger kein Signal mehr bekommt, wird der Gaskanal auf Leerlauf oder Bremse gestellt,
um das Modell sicher zu stoppen
Empfänger an den Sender koppeln
1
Setzen Sie das RF-902S Modul in den Sender ein
und richten Sie die Antenne aus
2
Drücken Sie den Set-Knopf am Modul, während Sie
den Sender einschalten. Die LED am Modul leuchtet auf.
3
Nach ca. 3s erlischt die LED. Lassen Sie nun den Set-Knopf los.
4
Sender und Empfänger dürfen höchstens 1m entfernt sein.
5
Drücken Sie den Set-Knopf des Empfängers während Sie
ihn einschalten.
6
Lassen Sie den Set-Button am Empfänger los und die LED beginnt
kontinuierlich zu leuchten. Schalten Sie Empfänger und Sender ab
um die Kopplung zu sichern.
Koppelung überprüfen:
Schalten Sie den Sendern ein, die Modul-LED sollte leuchten.
Schalten Sie den Empfänger ein, die LED sollte leuchten.
Antennen-
röhrchen
Versuchen Sie die Kopplung erneut, falls bereits jemand anderer eine
Kopplung durchführt. Mikrowelle und WiFi können die Kopplung ebenfalls
stören.
Antennenhalter
Failsave-Funktion einstellen
aus Kunststoff
1
Schalten Sie den Sender und Empfänger ein.
2
Achten Sie auf korrekte Funktion des Servos/Reglers.
3
Halten Sie den Gashebel in Neutral oder Bremsstellung.
4
Drücken Sie den Set-Knopf am Empfänger für 3 Sekunden.
5
Sobald die Empfänger LED erlischt, lassen Sie den Knopf
wieder los.
Failsave überprüfen:
Schalten Sie Sender und Empfänger ein. Schalten Sie nun den
Sender ab, um die Failsave-Funktion zu prüfen.
Aktivieren Sie aus Sicherheitsgründen stets die Failsave-Funktion
Achten Sie vor allem bei Verbrennermodellen auf die korrekte Einstellung
des Failsaves.
LED
aus
max. 1m Abstand
Batterieanschluss
Kopplung
Empfänger LED
an
erfolgreich
Überprüfen Sie die korrekte Funktion, indem Sie Empfänger und
Sender aus und wieder ein schalten.
Halten Sie die Brems
Drücken und
Failsave-Setup
oder Neutralposition.
halten Sie den
abgeschlossen,
Set-Knopf
Kopf loslassen.
Bremse
LED
aus
für 3 Sekunden.
Neutral
Überprüfen Sie die korrekte Funktion, indem Sie
Empfänger und Sender aus und wieder ein schalten.
