blupura WAVE Betriebsanleitung Und Wartungsanleitung
Verwandte Anleitungen für blupura WAVE
Inhaltszusammenfassung für blupura WAVE

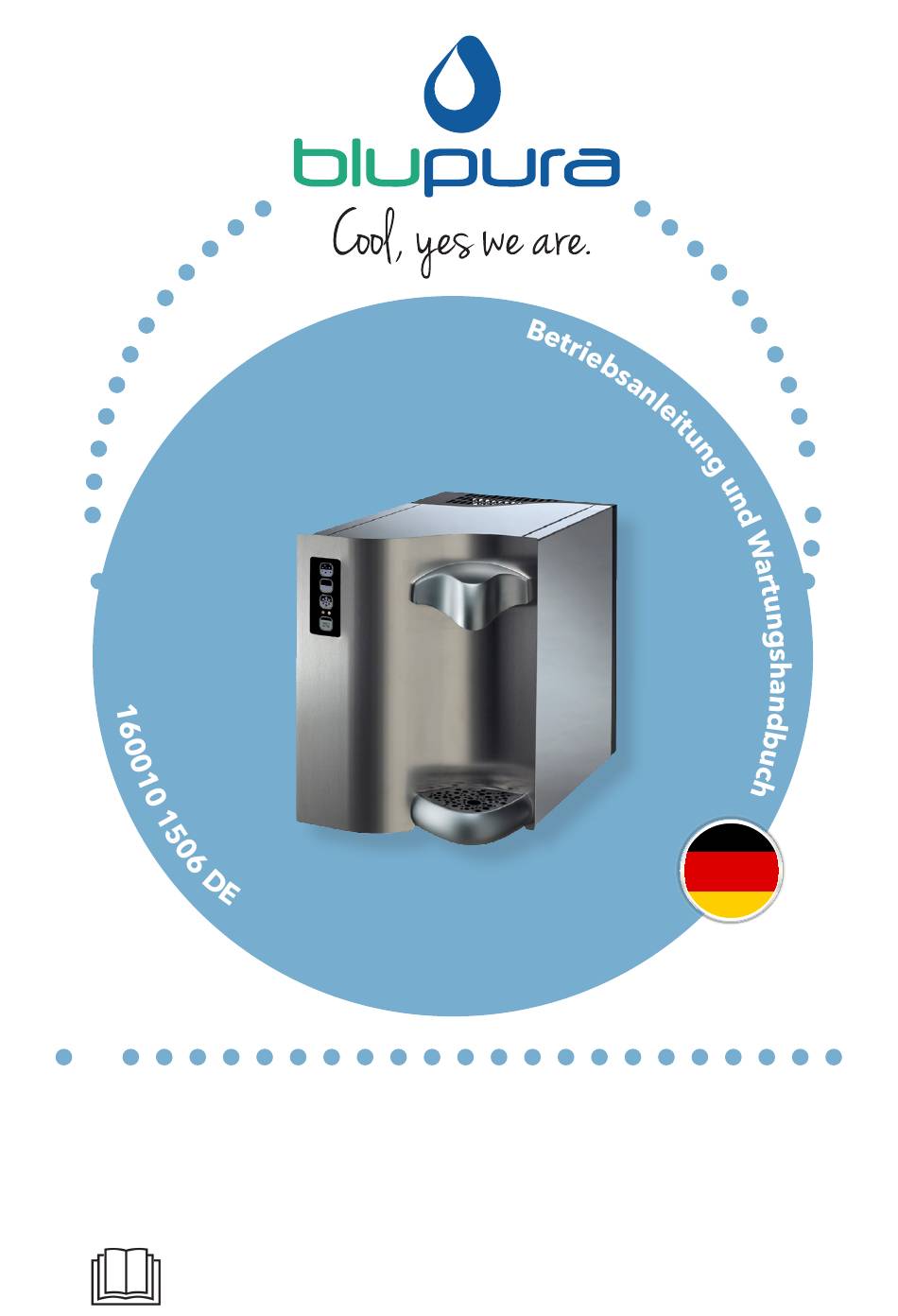

- Seite 1 WAVE mod. Touch, I.T., Light Lesen Sie die allgemeinen, der Verpackung beigefügten Angaben gut durch, bevor Sie das Gerät installieren bzw. Verwenden...
-
Seite 3: Vorsichtsmaßnahmen Und Allgemeine Empfehlungen
Vorsichtsmaßnahmen und allgemeine Empfehlungen Dieses Gerät ist für den Einsatz in Haushalten und ähnlichen Anwendungen vorgesehen, wie z.B.: • der Küchenbereich für Mitarbeiter in Geschäften, Büros und anderen Arbeitsumgebungen; • Bauernhöfe und Gäste von Hotels, Motels und anderen Wohnbereichen; • Bed & Breakfast; •... -
Seite 4: Inhaltsverzeichnis
Inhaltsübersicht • VOR DER PRODUKTINSTALLATION • EMPFEHLUNGEN ZUM UMWELTSCHUTZ • VERBÄNDE • INTERNATIONALE PREISE • BESCHREIBUNG DES GERÄTS • SPEZIFIKATIONEN DER TASTATUR ZUR DOSIERUNG • SPEZIFIKATIONEN DER TOUCH TASTATUR • SPEZIFIKATIONEN DER LIGHT I.T. UND LIGHT TASTATUR • TECHNISCHE EIGENSCHAFTEN •... -
Seite 5: Vor Der Produktinstallation
Basis bei der Lösung eventueller Streitfälle, die auf die Übersetzung in die anderen EU-Sprachen und deren Interpretation zurückzuführen sind. Blupura behält sich das Recht, die hier Funktionen abzuändern ohne vorherige Ankündigung. 160010 - Rev 02 - 02/2021... -
Seite 6: Empfehlungen Zum Umweltschutz
Empfehlungen zum Umweltschutz Verpackungsmaterial Das Verpackungsmaterial ist zu 100% wieder verwertbar. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt. Entsorgung Das Produkt ist aus wieder verwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2012/19/UE, Elektro- und Elektronik-Altgeräte (WEEE). -
Seite 7: Zertifizierungen
Zertifizierungen Offizielle Liste ANSI/UL 399 D.M. 174 rosso 032 c * Wave IT 60 Fizz UNI EN ISO 9001:2015 UNI EN ISO 14001:2015 Geeignete Materialien im Kontakt mit Trinkwasser Dieses Gerät dient als Wasserspender von Trinkwasser. Deshalb sind die Materialien, die direkt in Kontakt mit dem Wasser kommen gemäß den Bestimmungen der gängigen Normen in der Lebensmittelbranche zu diesem... -
Seite 8: Verbände
Verbände Internationale Preise BEST MARKETING CAMPAIGN BEST ENVIRONMENTAL PRACTICE BEST PROMOTION OF HEALTH AND HYDRATION BEST SERVICE PERSON EUROPEAN AQUA AWARDS 2019, BERLIN BEST WEBSITE EUROPEAN AQUA AWARDS 2018, DUBLIN BEST MARKETING CAMPAIGN EUROPEAN AQUA AWARDS 2017, KRAKOW BEST ENVIRONMENTAL PRACTICE/GREEN INITIATIVE BEST PROMOTION OF HEALTH AND HYDRATION EUROPEAN AQUA AWARDS 2015, ROME BEST PROMOTION OF HEALTH AND HYDRATION... -
Seite 9: Beschreibung Des Geräts
Vermeiden einer bakteriellen Vermehrung (mod. TOUCH und I.T. VOL) • Das Gehäuse des Geräts und die Innenseiten bestehen gänzlich aus Edelstahl • WAVE wurde 2010 mit dem dritten Preis „Best Product Design/Innovation” von der EBWA prämiert. 160010 - Rev 02 - 02/2021... -
Seite 10: Vorderansicht Außen
Vorderansicht außen Aufbruchsicheres Schloss vorderes Tür Paneel Abnehmbares Gitter aus Oberer abnehmbarer Deckel Edelstahl Touch Control Tastatur Tropfenauffangschale Ausschank Schutz 160010 - Rev 02 - 02/2021... -
Seite 11: Vorderansicht Innen
Eisbank 8 mm Sicherheits-Magnetventil Regelbarer Thermostat mit Rückschlagventil und mechanischem Filter 8 mm Abflussschlauch Magnetventil Wasserablauf Kondenswasser Eisbank Eingangsschlauch CO 8 mm Abnehmbarer Berührschutz (mod. Wave 60 und 80) oder 6 mm (mod. Wave 30) 160010 - Rev 02 - 02/2021... -
Seite 12: Rückansicht
Rückansicht Taste ENERGY SAVING (nur mod. Füße I.T. Vol) IEC Steckdose für das Stromkabel 160010 - Rev 02 - 02/2021... -
Seite 13: Grüne Led
Langsames Blinken - CO nicht ausreichend oder nicht vorhanden* (mod. FIZZ) GRÜNE led: Fix leuchtend - Modalität ENERGY SAVING aktiviert Blinkend - Modalität Programmierung der Dosierungen aktiviert *optional in mod. WAVE FIZZ 30 160010 - Rev 02 - 02/2021... -
Seite 14: Spezifikationen Der Tastatur Zur Dosierung
Spezifikationen der Tastatur zur Dosierung * Funktionen der “Touch Control” Tastatur. Alle Eingriffe müssen von qualifiziertem technischen Personal durchgeführt werden. Zur Ansicht des Tutorium Video den Code QR Scan durchführen. Das Kühlgerät Mod. TOUCH VOL verfügt über eine Tastatur mit 4 Tasten mit Hintergrundbeleuchtung (Abb. -
Seite 15: Betrieb Mit Aktiviertem Alarm
VOL) oder die BLAUE Led L.2 beginnt langsam zu blinken (Mod. I.T. VOL) und jeder Wasserausschank funktioniert ganz normal. ACHTUNG: Für das Modell WAVE FIZZ 30 ist dieser Alarm nicht Teil der Standardausstattung. ENERGY SAVING (STANDBY): Kurz auf die Taste P4 für weniger als 4 Sekunden drücken. -
Seite 16: Spezifikationen Der Touch Tastatur
Spezifikationen der TOUCH Tastatur Das Kühlgerät Mod. TOUCH verfügt über eine Touch-Screen mit 4 Tasten und Hintergrundbeleuchtung (Abb. 13.1). Drei davon sind zur Handhabung des Wasserausschanks und eine für die Stand-By-Funktion des Geräts programmiert (P.4). Alle Tasten verfügen über Hintergrundbeleuchtung und sind stets eingeschaltet. -
Seite 17: Spezifikationen Der Light I.t. Und Light Tastatur
Spezifikationen der LIGHT I.T. und LIGHT Tastatur Abb. 17.2 - LIGHT Tastatur Abb. 17.1 - LIGHT I.T. Tastatur Das Kühlgerät Mod. LIGHT verfügt über eine Tastatur mit mechanischen Druckknöpfen. TASTENFUNKTIONEN: - Taste AUSSCHANK DURCH DRÜCKEN SPRUDELWASSER (P.3) - Taste AUSSCHANK DURCH DRÜCKEN RAUMTEMPERIERTES WASSER (P.5) - Taste AUSSCHANK DURCH DRÜCKEN GEKÜHLTES WASSER (P.7) Der Wasserausschank läuft solange die Taste gedrückt wird. -
Seite 18: Technische Eigenschaften
Technische Eigenschaften - Übersicht technische Daten [mod. Wave] 10 Baujahr 10 Baumonat 00067 Seriennummer 160010 - Rev 02 - 02/2021... -
Seite 19: Technische Eigenschaften - Maße (Mm)
Technische Eigenschaften – Maße (mm) [mod. Wave] Maße WAVE 30 WAVE 60 WAVE 80 LxBxH (mm) 272x453x467 330x489x467 330x599x467 SE NON SPECIFICATO: QUOTE IN MILLIMETRI FINITURA SUPERFICIE: TOLLERANZE: LINEARE: ANGOLARE: NOME FIRMA DISEGNATO VERIFICATO APPROVATO FATTO QUALITA' 160010 - Rev 02 - 02/2021... - Seite 20 Tabelle technische WAVE 30 WAVE 60 WAVE 80 Daten Kühlfähigkeit 30 lt/h 60 lt/h 80 lt/h Max. kontinuierlicher 6 lt 18 lt 45 lt Ausschank Wassertemperatur 5°-12°C * Eisbank Kühlsystem Fassungsvermögen der 4 lt 7 lt 14 lt Schale Eisbank...
-
Seite 21: Installierung
Installierung * Installierung mod. Touch. Alle Eingriffe müssen von qualifiziertem technischen Personal durchgeführt werden. Zur Ansicht des Tutorium Video den Code QR Scan durchführen. * Installierung mod. Light. Alle Eingriffe müssen von qualifiziertem technischen Personal durchgeführt werden. Zur Ansicht des Tutorium Video den Code QR Scan durchführen. -
Seite 22: Aufstellen Des Geräts
Aufstellen des Geräts Beim Aufstellen des Geräts müssen Handschuhe benutzt werden. Das Gerät muss von zwei Personen gleichzeitig positioniert bzw. verstellt werden. Das Gerät muss weit ab von Wärmequellen installiert werden. Zur Gewährleistung der Belüftung mindestens 10 cm Raum um das Gerät herum frei lassen. -
Seite 23: Wasseranschluss
Wasseranschluss ACHTUNG! Für den Anschluss des Geräts an die Wasserleitung muss ein neues Verbindungsset (Anschlussstücke, Dichtungen und Schläuche) verwendet werden. Es darf kein gebrauchtes Verbindungsset verwendet werden. Der Druck der Wasserzufuhr muss zwischen mind. 1,0 bar (0,10 MPa) und max. 3,4 bar (0,35 MPa) liegen. Überprüfen Sie, dass der Wassernetzdruck zwischen 1 bar und 3,5 bar liegt. -
Seite 24: Elektrischer Anschluss
Elektrischer Anschluss Die Anschlüsse müssen den lokalen Normen entsprechen. Die Erdung des Geräts ist gesetzlich vorgeschrieben. Den Stromkabel in den IEC Gerätestecker (1) und in die Steckdose stecken. Positionieren Sie die Steckdose so, dass das Gerät nach der Installation vom Stromnetz getrennt werden kann. Schalten Sie das Gerät mittels der Taste “I”... -
Seite 25: Installierung Der Co
Installierung der CO Flasche (Mod. FIZZ) Sobald das Gerät an das Wasser- und Stromnetz angeschlossen und die Schale der Eisbank gefüllt ist, kann mit der Installierung der Flasche mit Kohlendioxid für Lebensmittel (CO ) E290 begonnen werden. Der CO Druckregler gehört NICHT zur Standardausstattung und muss separat bestellt werden. -
Seite 26: Bewegung Der Kohlensäurebehälter
Bewegung der Kohlensäurebehälter Alle Behälter müssen über ein geeignetes Verschlussstück zum Schlussstück Schutz der Ventile verfügen, das stets geschlossen sein muss, außer wenn die Behälter voll sind. Verbindungsstück des Ventils Die Behälter müssen vorsichtig gehandhabt werden, indem ein starkes Aufeinanderprallen oder ein Aufprallen gegen andere Flächen oder eventuelle andere mechanische Stöße,... -
Seite 27: Filtration (Optional)
Filtration (optional) AC Filter Auf Anfrage kann das Gerät mit einem Everpure AC Filter versehen werden. DIE HAUPTMERKMALE Geruch und Geschmack von Chlor und anderen Kontaminanten, die den Wassergeschmack beeinträchtigen könnten, beseitigen. Das Mikrofiltersystem Precoat beseitigt die Unreinheiten und Partikel einer Größe von größer gleich 0,5 Mikron. - Seite 28 Filtration (optional) UV-Sterilisierfilter Außer dem Everpure AC Filter kann auch ein UV-Sterilisierfilter (λ=254 nm) BLUPURA UVC OUT QUARTZ 4W Wave/Ecochic (Max lamp rating 1,2W 600V) bei der Ausschankstelle um Verunreinigungen zu vermeiden und ein UV- Sterilisierfilter BLUPURA UVC IN QUARTZ 12W bei der Eintrittsstelle installiert werden.
-
Seite 29: Bluprotection (Optional)
Bluprotection (optional) BESCHREIBUNG Bluprotection ist eine registrierte Marke der Blupura Srl. Diese Vorgehensweise wurde entwickelt, um sicherzustellen, dass die Geräte auch während der nicht mehr direkt vom Hersteller kontrollierten Phasen (Transport und Lagerung) eine angemessene Anzahl von Mikroorganismen beibehalten. Für die Vorgehensweise ist die Verwendung eines registrierten Stoffs vorgesehen, der gemäß... -
Seite 30: Reinigung - Anmerkungen
Austauschen des Filters oder mindestens einmal pro Jahr muss eine Reinigung des Geräts durchgeführt werden. Dieser Vorgang muss von Seiten des Blupura Händlers erfolgen und jedenfalls stets von qualifiziertem technischen Personal, das spezielle Ausbildungskurse zur Hygiene und Reinigung absolviert hat. -
Seite 31: Routinemässige Wartung
Routinemäßige Wartung Reinigung der Außenpartie des Geräts Reinigungs- und Wartungsarbeiten dürfen nicht unbeaufsichtigt von Seiten von Kindern durchgeführt werden. Verwenden Sie zur Reinigung des Geräts das eigens dafür vorgesehene Tuch BLUSTEEL ULTRAMICROFIBRA (Code 190094), das für unsere Produkte geeignet ist oder alternativ dazu einen weichen Putzlappen und ein spezielles Produkt für die Reinigung von Inox-Stahl. -
Seite 32: Wartungsregister
Wartungsregister Installation Techniker Datum Name Unterschrift Wartung Techniker Datum Name Unterschrift 160010 - Rev 02 - 02/2021... -
Seite 33: Garantiebedingungen
Garantiebedingungen Dieses Gerät verfügt über eine BLUPURA S.r.l. Garantie von 2 Jahren ab dem Verkaufsdatum. Die Garantie umfasst eine kostenlose Reparatur in unserem Betrieb oder den kostenlosen Ersatz der defekten Teile. Von der Garantie ausgeschlossen sind alle Teile bzw. Schäden, die dem normalen Verschleiß... - Seite 36 Blupura srl Via Gandolfi, 6 40057 Cadriano Di Granarolo Dell’Emilia (BO) Italy Hauptsitz: Via Volponi, 11 62019 Recanati (MC) Italy Tel +39 071 9710080 Fax +39 071 9710084 info@blupura.com www.blupura.com...
