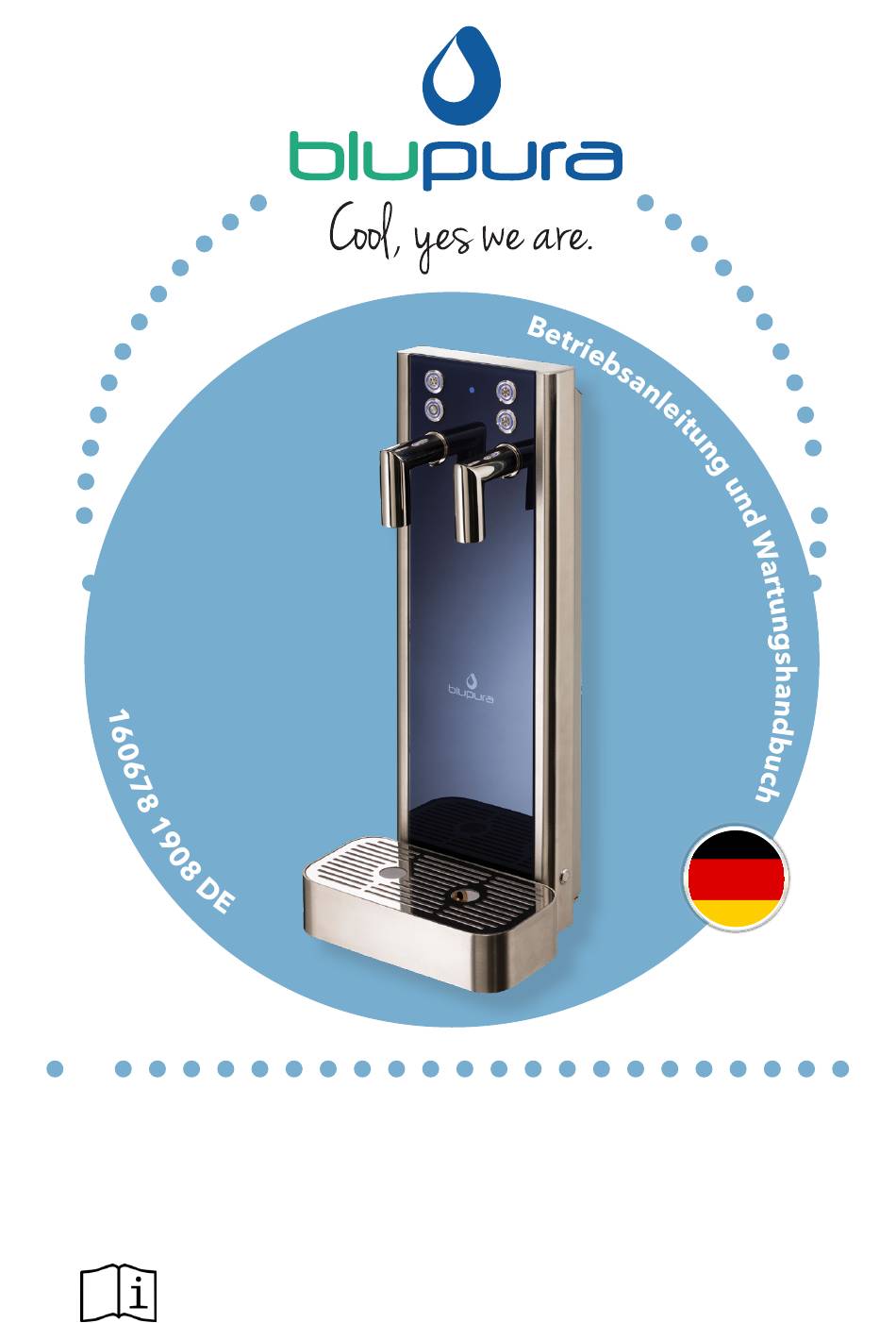

- Seite 1 BLUGLASS TOWER BLUGLASS TOWER ONE Lesen Sie die allgemeinen, der Verpackung beigefügten Angaben gut durch, bevor Sie das Gerät installieren bzw. Verwenden...
-
Seite 3: Vorsichtsmaßnahmen Und Allgemeine Empfehlungen
Vorsichtsmaßnahmen und allgemeine Empfehlungen Dieses Gerät ist zur Verwendung im Haushalt oder dgl. konzipiert. Das Gerät ausschließlich im Haus verwenden und fernab von Wasserstrahlern positionieren. Schließen Sie das Produkt an ein Kühlsystem mit ausschließlich Trinkwasser an. Vor jeglicher Installation das Gerät von einer Fachkraft reinigen lassen. Während der Installation sicherstellen, dass das Gerät nicht auf dem Stromkabel steht. -
Seite 4: Inhaltsverzeichnis
Inhaltsübersicht • VOR DER PRODUKTINSTALLATION • EMPFEHLUNGEN ZUM UMWELTSCHUTZ • VERBÄNDE • INTERNATIONALE PREISE • BESCHREIBUNG DES GERÄTS • BESCHREIBUNG DER TASTATUR - MOD. 3W • BESCHREIBUNG DER TASTATUR - MOD. 2W • SPEZIFIKATIONEN DER TASTATUR ZUR DOSIERUNG • BESCHREIBUNG DER TASTATUR - MOD. HOT •... -
Seite 5: Vor Der Produktinstallation
Basis bei der Lösung eventueller Streitfälle, die auf die Übersetzung in die anderen EU-Sprachen und deren Interpretation zurückzuführen sind. Blupura behält sich das Recht, die hier Funktionen abzuändern ohne vorherige Ankündigung. 160678 - Rev. 03 - 10/2020... -
Seite 6: Empfehlungen Zum Umweltschutz
Empfehlungen zum Umweltschutz Verpackungsmaterial Das Verpackungsmaterial ist zu 100% wieder verwertbar. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt. Entsorgung Das Produkt ist aus wieder verwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2012/19/UE, Elektro- und Elektronik-Altgeräte (WEEE). -
Seite 7: Zertifizierungen
Zertifizierungen Offizielle Liste ANSI/UL 399 D.M. 174 rosso 032 c UNI EN ISO 9001:2015 UNI EN ISO 14001:2015 Geeignete Materialien im Kontakt mit Trinkwasser Dieses Gerät dient als Wasserspender von Trinkwasser. Deshalb sind die Materialien, die direkt in Kontakt mit dem Wasser kommen gemäß den Bestimmungen der gängigen Normen in der Lebensmittelbranche zu diesem Zweck geeignet. -
Seite 8: Verbände
Verbände Internationale Preise BEST MARKETING CAMPAIGN BEST ENVIRONMENTAL PRACTICE BEST PROMOTION OF HEALTH AND HYDRATION BEST SERVICE PERSON EUROPEAN AQUA AWARDS 2019, BERLIN BEST WEBSITE EUROPEAN AQUA AWARDS 2018, DUBLIN BEST MARKETING CAMPAIGN EUROPEAN AQUA AWARDS 2017, KRAKOW BEST ENVIRONMENTAL PRACTICE/GREEN INITIATIVE BEST PROMOTION OF HEALTH AND HYDRATION EUROPEAN AQUA AWARDS 2015, ROME BEST PROMOTION OF HEALTH AND HYDRATION... -
Seite 9: Beschreibung Des Geräts
(mod. VOL) • Das Gerät kann sich an jede Art von Kühlsystem für Einbaugeräte anpassen. Werfen Sie einen Blick auf unsere Produktpalette auf der Webseite www.blupura.com • Keimtötende UV-Lampe am Auslass eines jeden Wasserhahns (Optional) 160678 - Rev. 03 - 10/2020... - Seite 10 Vorderansicht - mod. Bluglass Tower Taste zur Programmierung Edelstahlknöpfe (ENERGY SAVING, mod. VOL) Auslaufhähne Tropfenauffangschale Abflussschlauch Anschluss 160678 - Rev. 03 - 10/2020...
- Seite 11 Untersicht - mod. Bluglass Tower Eingangsschlauch Sicherungsring 1 1/2” Sprudelwasser ø8mm Eingangsschlauch gekühltes Stromzufuhrkabel Wasser ø8mm Eingangsschlauch ungekühltes Kompensator für Sprudelwasser Stillwasser ø8mm (mod. 3W) oder heißes Wasser ø8mm (mod. Hot) Abflussschlauch ø8mm 160678 - Rev. 03 - 10/2020...
- Seite 12 Vorderansicht - mod. Bluglass Tower One Taste zur Programmierung Edelstahlknöpfe (ENERGY SAVING, mod. VOL) Auslaufhähne Tropfenauffangschale Abflussschlauch Anschluss 160678 - Rev. 03 - 10/2020...
- Seite 13 Untersicht - mod. Bluglass Tower One Mod. VOL Eingangsschlauch Stromzufuhrkabel Sprudelwasser ø8mm Eingangsschlauch gekühltes Kompensator für Sprudelwasser Wasser ø8mm Eingangsschlauch ungekühltes Abflussschlauch ø8mm Stillwasser ø8mm (mod. 3W) oder heißes Wasser ø8mm (mod. Hot) Sicherungsring 1 1/2” Verbindungskabel (mod. VOL) Hauptschalter (mod. VOL) 160678 - Rev.
-
Seite 14: Beschreibung Der Tastatur - Mod. 3W
Beschreibung der tastatur - Mod. 3W Taste für gekühltes Sprudelwasser Taste für ungekühltes Stillwasser P.3/P.4 Taste für gekühltes Wasser BLAU led*: Fix - POWER ON Blinken - Modalität SET UP * Nur das Modell VOL Bei Modellen ohne programmierten Wasserausschank, funktioniert der Ausschank nur durch Gedrückthalten der Ausschanktaste. -
Seite 15: Beschreibung Der Tastatur - Mod. 2W
Beschreibung der tastatur - Mod. 2W P.1/P.2 Taste für gekühltes Sprudelwasser P.3/P.4 Taste für gekühltes Wasser BLAU led*: Fix - POWER ON Blinken - Modalität SET UP * Nur das Modell VOL Bei Modellen ohne programmierten Wasserausschank, funktioniert der Ausschank nur durch Gedrückthalten der Ausschanktaste. -
Seite 16: Spezifikationen Der Tastatur Zur Dosierung
Spezifikationen der Tastatur zur Dosierung Das Kühlgerät mod. VOL ist mit einem System zur DOSIERUNG versehen werden. Die Ausschankdosierungen sind bei der Installierung einfach PROGRAMMIERBAR. TASTENFUNKTIONEN - mod. 3W: - Taste WASSERAUSSCHANK SPRUDELWASSER (P.1) - Taste WASSERAUSSCHANK UNGEKÜHLTES STILLWASSER (P.2) - Taste WASSERAUSSCHANK GEKÜHLTES WASSER (P.3/P.4) TASTENFUNKTIONEN - mod. -
Seite 17: Zurücksetzen Der Abgabemengen
Der Programmierungsmodus wird durch längeres Gedrückthalten (> 4 Sekunden) der Tastenkombination P.3 (Taste gekühltes Wasser) + Taste ENERGY SAVING (3, pag. 10) beendet und die neuen Daten werden gespeichert. Für jede Taste beträgt die max. einstellbare Dosierung 65’’, d. h. circa 3 Liter. PROGRAMMIERUNG DER DOSIERUNGEN - mod. -
Seite 18: Aktivieren/Deaktivieren Der Volumetrischen Funktion
ab. Wenn eine Taste gedrückt wird, wird der Tastatur-Standby deaktiviert. Aktivieren/Deaktivieren der volumetrischen Funktion Der elektronische Wasserspender ist mit einem volumetrischen System ausgestattet (nur mod. VOL). Die volumetrische Betriebsweise wird durch Drücken der Taste ENERGY SAVING (3, Seite 10) in Kombination mit der Taste P.3 (gekühltes Wasser) bei Mod. -
Seite 19: Beschreibung Der Tastatur - Mod. Hot
Beschreibung der tastatur - Mod. Hot Taste für gekühltes Sprudelwasser Taste für gekühltes Wasser P.3/P.4 Taste für heißes Wasser Funktioniert der Ausschank nur durch Gedrückthalten der Ausschanktaste. Das System zur Dosierung ist für HOT Versionen nicht verfügbar. Aus Sicherheitsgründen zur Lieferung des heißen Wassers drucken die 2 Taste heißen Wasser gleichzeitig. -
Seite 20: Technische Eigenschaften - Übersicht Technische Daten
Technische Eigenschaften - Übersicht technische Daten 18 Baujahr 12 Baumonat 18660 Seriennummer 160678 - Rev. 03 - 10/2020... -
Seite 21: Technische Eigenschaften - Maße (Mm)
Technische Eigenschaften – Maße (mm) [mod. Bluglass Tower] 7,02in 3,76in 178,4mm 95,6mm 3,15in 20,22in 513,5mm 80mm 2,26in 57,5mm 12,57in 319,3mm 3,35 H.max 85,0mm 2,05in 52mm 1 1/2" GAS 1,96in 46 mm HOLE 50mm 8,21in 208,6mm 8,94in 227mm [mod. Bluglass Tower One] 5,59in 3,77in 142mm... - Seite 22 Tabelle technische Bluglass Tower Bluglass Tower One Daten Stromzufuhr 230 V - 50 Hz Leistungsaufnahme 30W - 0,19A Anschluss des JG Ø 8mm Wasserzulaufschlauchs Höhe des Wasserausschanks (mm) Maße (mm) 227 x 208,6 x 513,5 142 x 209 x 454,5 Maße Verpackung LxBxH 260 x 255 x 800 186 x 195 x 712...
-
Seite 23: Installierung
Installierung * Installierung Bluglass Tower. Alle Eingriffe müssen von qualifiziertem technischen Personal durchgeführt werden. Zur Ansicht des Tutorium Video den Code QR Scan durchführen. * Installierung Bluglass Tower One. Alle Eingriffe müssen von qualifiziertem technischen Personal durchgeführt werden. Zur Ansicht des Tutorium Video den Code QR Scan durchführen. -
Seite 24: Anschluss An Den Kühler
Anschluss an den Kühler Dieser elektronische Wasserhahn muss an einen Kühler eines Einbaugeräts angeschlossen werden. Schließen Sie dieses Gerät nicht direkt an das Wassernetz an. ACHTUNG! Für den Anschluss des Geräts an die Wasserleitung muss ein neues Verbindungsset (Anschlussstücke, Dichtungen und Schläuche) verwendet werden. -
Seite 25: Elektrischer Anschluss
Verbinden Sie die Tropfschale mit der Abflussleitung, indem Sie den roten Verschluss (2, Abb. 24,3) an der Tropfschale entfernen und das durchsichtige Rohr (2, Abb. 24,3) mit der Abflussleitung verbinden. Elektrischer Anschluss Die Anschlüsse müssen den lokalen Normen entsprechen. Die Erdung des Geräts ist gesetzlich vorgeschrieben. -
Seite 26: Filtration (Optional)
Filtration (optional) UV-Sterilisierfilter Der elektronische Wasserhahn kann mit einem Sterilisierungsfilter versehen werden BLUPURA UVC OUT QUARTZ 4W FM 150193 (λ=254 nm) bei der Ausschankstelle um Verunreinigungen zu vermei- den. Das von UV-C Lampen zu 4W mit Quecksilber- dampf ausgestrahlte Licht ist für jeglichen Mikro- organismus tödlich (Bakterien, Viren, Schimmel,... -
Seite 27: Reinigung - Anmerkungen
Austauschen des Filters oder mindestens einmal pro Jahr muss eine Reinigung des Geräts durchgeführt werden. Dieser Vorgang muss von Seiten des Blupura Händlers erfolgen und jedenfalls stets von qualifiziertem technischen Personal, das spezielle Ausbildungskurse zur Hygiene und Reinigung absolviert hat. -
Seite 28: Routinemässige Wartung
Routinemäßige Wartung Reinigung der Außenpartie des Geräts Reinigungs- und Wartungsarbeiten dürfen nicht unbeaufsichtigt von Seiten von Kindern durchgeführt werden. Verwenden Sie zur Reinigung des Geräts das eigens dafür vorgesehene Tuch BLUSTEEL ULTRAMICROFIBRA (Code 190094), das für unsere Produkte geeignet ist oder alternativ dazu einen weichen Putzlappen und ein spezielles Produkt für die Reinigung von Inox-Stahl. -
Seite 29: Wartungsregister
Wartungsregister Installation Techniker Datum Name Unterschrift Wartung Techniker Datum Name Unterschrift 160678 - Rev. 03 - 10/2020... -
Seite 30: Garantiebedingungen
Garantiebedingungen Dieses Gerät verfügt über eine BLUPURA S.r.l. Garantie von 2 Jahren ab dem Verkaufsdatum. Die Garantie umfasst eine kostenlose Reparatur in unserem Betrieb oder den kostenlosen Ersatz der defekten Teile. Von der Garantie ausgeschlossen sind alle Teile bzw. Schäden, die dem normalen Verschleiß... - Seite 31 160678 - Rev. 03 - 10/2020...
- Seite 32 Blupura srl Via Gandolfi, 6 40057 Cadriano Di Granarolo Dell’Emilia (BO) Italy Hauptsitz: Via Volponi, 11 62019 Recanati (MC) Italy Tel +39 071 9710080 Fax +39 071 9710084 info@blupura.com www.blupura.com...
