Hardware-Überblick

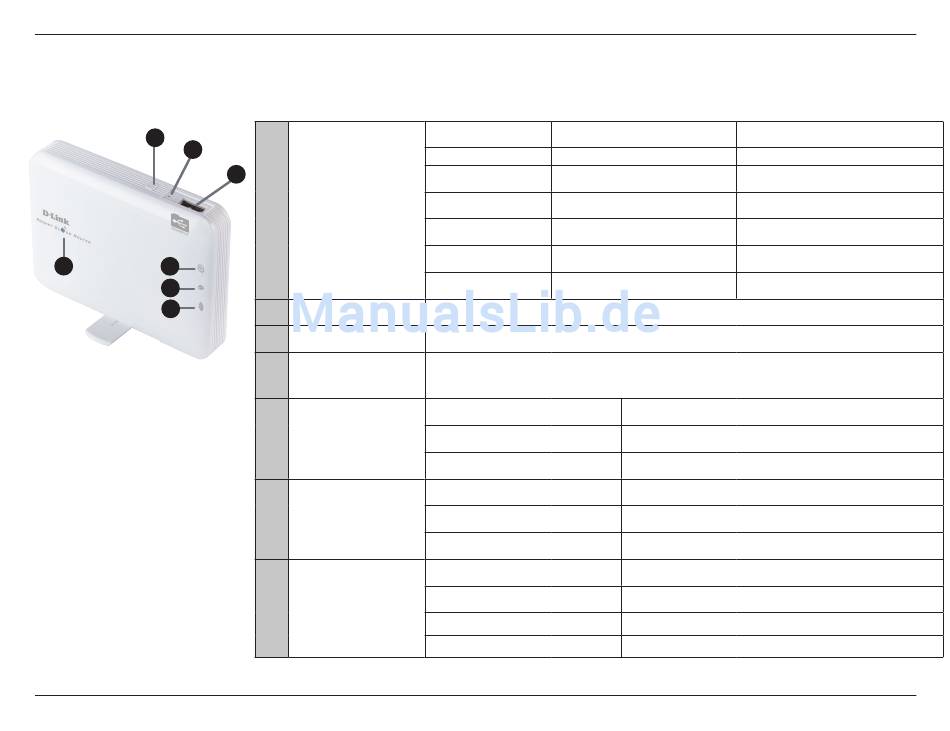

Vorderansicht/Draufsicht

4
1 LED-Betriebsanzeige
2 WPS-Taste
3 Rücksetztaste/-knopf (Reset)
4 USB-Port
5 USB LED-Anzeige
6 Ethernet LED-Anzeige
7 Wi-Fi LED-Anzeige
Laden
grünes Blinken
Batterie bei eingeschaltetem Gerät
grünes Leuchten
vollständig geladen
bernsteinfarbenes Leuchten Batterie wird geladen
rotes leuchten
rotes Blinken
Batterie bei ausgeschaltetem Gerät
Aus
vollständig geladen
Beim Drücken der WPS-Taste können Sie zusätzliche Geräte sicher und automatisch verbinden.
Beim Drücken auf den Reset-Knopf werden die ursprünglichen Standardeinstellungen des DIR-506L wiederhergestellt.
Schließen Sie ein USB-Flash-Laufwerk an, um die drahtlosen Einstellungen mithilfe von SharePort™ Mobile und SharePort™
Web File Access zu konfigurieren. Beide ermöglichen Ihnen die gemeinsame Nutzung eines USB- oder Speichergeräts in Ihrem
lokalen Netzwerk.
normales grünes Blinken
grünes Leuchten
Aus
grünes Leuchten
grünes Blinken
Aus
grünes Leuchten
grünes Blinken
Schnelles grünes Blinken
Aus
kein Laden
hohe Batterieleistung
niedrige Batterieleistung
Gerät muss so bald wie möglich geladen werden
Gerät ausgeschaltet
Mit USB verbinden (Shareport ist nicht bereit)
Mit USB verbinden (Shareport ist bereit)
USB entfernen
Normale Verwendung: Ethernet-Verbindung ist aufgebaut
Normale Verwendung: Datenpaket über Ethernet übertragen
Ethernet ist nicht verbunden
WiFi ein
Datenpaket über WiFi übertragen
WPS-Modus für WiFi-Client
WiFi aus
