Seite 1
Anleitung zur Einrichtung des Repeater-Modus Für DIR-506L (Stand April 2013) Soll der DIR-506L als WLAN Repeater betrieben werden, gehen Sie wie folgt vor. Verbinden Sie den Rechner per WLAN auf den DIR-506L. Beachten Sie bitte die Anleitung zur Schnellkonfiguration, die dem DIR-506L beiliegt.
Seite 2

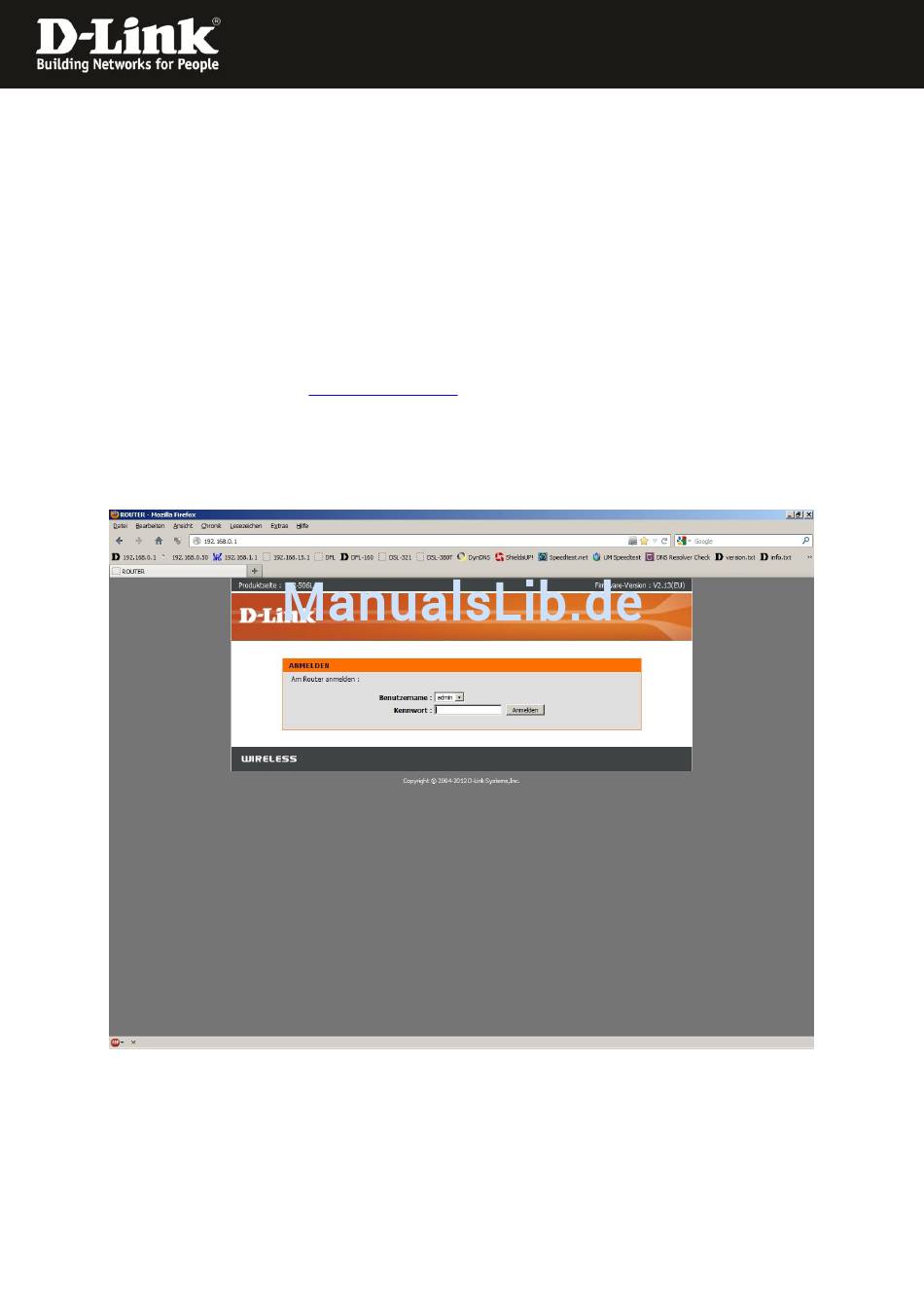

3. Wählen Sie wenn möglich oben rechts die Sprache der Konfigurationsoberfläche des DIR-506L aus. 4. Klicken Sie auf Abbrechen. - 2 -...
Seite 3
5. Wählen Sie oben das Menü Setup und links Drahtlos-Einstellungen aus und klicken dann auf Drahtlose Verbindung manuell einrichten. 6. Wählen Sie bei Drahtloser Modus den Eintrag Repeater aus. - 3 -...
Seite 4
7. Klicken Sie auf Standortübersicht um sich die Drahtlosnetzwerke in Reichweite anzeigen zu lassen. - 4 -...
8. Wählen Sie unten in der entstandenen Auflistung rechts bei Auswählen Ihr WLAN aus, zu dem sich der DIR-506L verbinden soll. 9. Der DIR-506L erkennt die Art der Verschlüsselung des WLAN, zu dem er sich verbinden soll, automatisch. Bei Pre-Share Key tragen Sie den WLAN-Schlüssel des Accesspoints/WLAN Routers ein, auf das sich der DIR-506L verbinden soll.
Seite 6
Welche IP der DIR-506L vom DHCP Server bezogen hat, entnehmen Sie bitte dem Gerät, der Ihr DHCP Server im Netzwerk ist. Handelt es sich dabei um einen D-Link Router, ist dies i.d.R. unter Status –> Netzwerk-Clients oder im Menü der Netzwerkeinstellungen in der Liste der DHCP Clients zu entnehmen.
Verschlüsselung WEP oder WPA-PSK (TKIP) verwendet wird. Die N-Geschwindigkeit von max. 300 MBit beim DIR-506L ist nur dann möglich, wenn als Verschlüsselung WPA2-PSK (AES) oder keine Verschlüsselung verwendet wird. Dies ist im 802.11n Standard vorgeschrieben.
Seite 8
- Wechseln Sie im Router den Funkkanal, um so Störern aus dem Weg zu gehen. Zudem beherrschen WLAN Adapter aus Amerika (Area Code 0), oder wenn ein Amerikanischer Treiber installiert ist, den Kanal 12 und 13 nicht. Versuchen Sie daher bitte im DIR-506L die Kanäle 1-11 durch.
