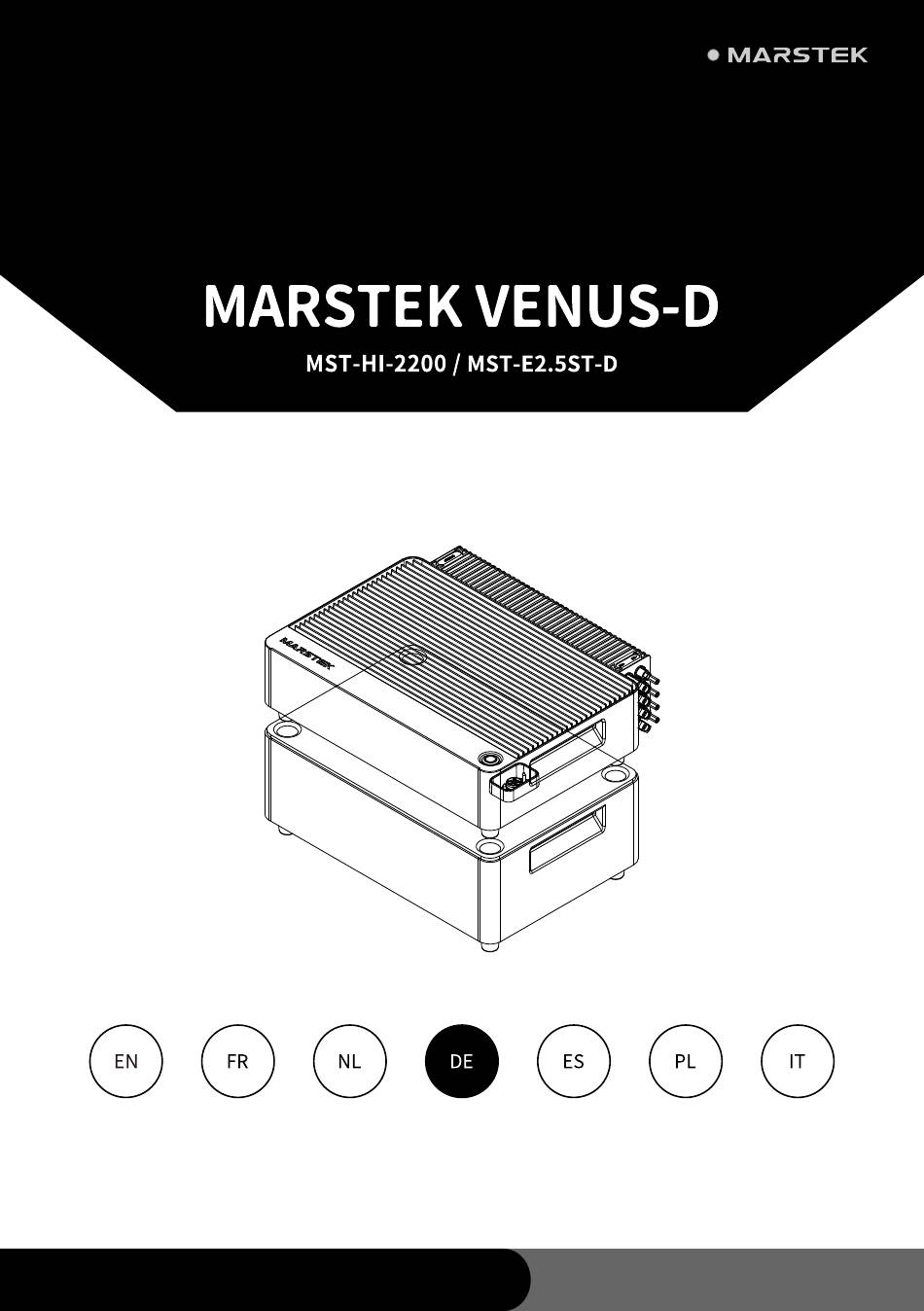

- Seite 1 USER MANUAL MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
-
Seite 3: Inhaltsverzeichnis
1.8 Systemaufbau 2. Installationsanweisungen 2.1 Checkliste vor der Installation 2.2 Auswahl des Installationsortes 2.3 Installation von Zubehör und erforderlichen Werkzeugen 2.4 Installationsschritte 3. MARSTEK-APP für intelligente Steuerung 4. Wartung 4.1 Routinemäßige Wartung 4.2 Fehlerbehebung 5. Technische Daten 6. Sicherheitsinformationen 7. Anhang... -
Seite 4: Produktübersicht
Produktübersicht 1.1 Einleitung MARSTEK VENUS-D ist ein Balkon-PV-Mikroenergiespeicherprodukt (Photovoltaik), das PV-Laden und Wechselstromkopplung integriert und drei Betriebsmodi bietet: AI-Optimierungsmodus, Eigenverbrauchsmodus und manueller Modus. Dieses System kann über PV-Module und das Stromnetz aufgeladen werden. Es kann auch das Stromnetz und Haushaltslasten stabil mit Strom versorgen und als Notstromquelle dienen. -
Seite 5: Schnittstelleneinführung
RS485: Kommunikationsschnittstelle für RS485-Protokoll TOP-Stacking-Port: Wird zum Stapeln von Verbindungen verwendet Stapelanschluss an der Unterseite: Wird zum Stapeln von Verbindungen verwendet 1.5 LED-Anzeigen Die Anzeigen befinden sich auf der Vorderseite des Produkts und dienen zur Anzeige des Betriebsstatus des MARSTEK VENUS D-Geräts. -
Seite 6: Arbeitsmodus
Diese Funktion gilt für die Konfiguration „Eigenverbrauch + CT + Last“. Wenn der CT eine aktive Last erkennt: Einphasige Kompensation: MARSTEK VENUS-D versorgt nur die einphasige Last mit Strom, die an die stromführende Leitung angeschlossen ist. Dreiphasige Gesamtkompensation: VENUS verteilt den Strom je nach Lastbedarf auf die Phasen A, B und C, um die in das Netz eingespeiste Nettoleistung nahe Null zu halten und so einen echten Nullexport zu erreichen. -
Seite 7: Systemaufbau
100 % Eigenverbrauch garantiert LAN/RS485/WLAN Max.4 kW PV-Eingang Backup-Lösung für das ganze Haus Die Produkte der MARSTEK VENUS-D Serie können auch in Abstimmung mit der MARSTEK SmartBox eingesetzt werden, um eine Notstromversorgung für das gesamte Haus bereitzustellen. Einphasig/ Hauptfenster Home Backup Laden... -
Seite 8: Installationsanweisungen
Installationsanweisungen 2.1 Checkliste vor der Installation Überprüfen Sie vor dem Auspacken des Geräts die Verpackung auf sichtbare Schäden (z. B. Löcher, Risse oder andere Anzeichen, die auf interne Probleme hinweisen) und die Modellnummer des Geräts. Ist die Verpackung beschädigt oder stimmt die Modellnummer nicht mit der Verpackung überein, packen Sie das Gerät nicht aus. -
Seite 9: Installation Von Zubehör Und Erforderlichen Werkzeugen
Maßband Schlüssel 2.4 Installationsschritte Schritt 1 Benötigt: MARSTEK VENUS-D Akkupack und Stapelstecker Maßnahmen: Installieren Sie den Stecker am Stapelanschluss an der Unterseite des untersten Batteriepacks. Legen Sie den Akkupack anschließend waagerecht ab. Schritt 2 (Überspringen Sie diesen Schritt, wenn nicht zwei oder mehr Akkus vorhanden sind.) Erforderlich: MARSTEK VENUS-D Akkupack-Einheit Vorgehensweise: Installieren Sie die restlichen Batteriepackeinheiten einzeln und gestapelt. - Seite 10 Haupteinheit. Bedienung: Stapeln Sie die Haupteinheit auf den Stapelanschluss oben am obersten Batteriepack. Schritt 4 Erforderlich: MARSTEK VENUS-D-Gerät, Photovoltaikmodule und Photovoltaikdrähte. Maßnahmen: Entfernen Sie die Dichtstopfen der MC4-Anschlüsse am Gerät, bevor Sie die Photovoltaikdrähte anschließen, und schließen Sie anschließend die Plus- und Minuspole der Photovoltaikmodule an.
- Seite 11 Schließen Sie niemals denselben Satz PV-Anschlüsse an verschiedene Sätze von PV-Eingangsan- schlüssen an. PV Module 1 PV Module 2 Direkte Verbindung (bis zu 4 Py-Module) Schließen Sie jedes PV-Modul direkt an denselben Satz von PV-Eingangsanschlüssen an. Verwenden Sie bei Bedarf ein Solarpanel-Verlängerungskabel (separat erhältlich), um die Reichweite zu vergrößern.
- Seite 12 Schritt 5 Erforderlich: MARSTEK VENUS-D-Gerät. AC-Kabel. Haushaltslasten Maßnahmen: Für die Netzsteckdose: Schließen Sie das zylindrische Ende des mitgelieferten AC-Kabels an das VENUS-Gerät an und verbinden Sie das Steckerende des AC-Kabels mit der Haushaltssteckdose (städtisches Stromnetz). Für die Backup-Steckdose: Stecken Sie die Haushaltslastverkabelung in die Backup-Steckdose.
-
Seite 13: Marstek App Für Smart Control
MARSTEK APP für Smart Control Download URL： https://eu.hamedata.com/ems/apk/marstek/index.html QR-Code herunterladen: Google Play und das Google Play-Logo sind Markenzeichen von Google Inc. Apple und das Apple-Logo sind Markenzeichen von Apple Inc. Scannen Sie den QR-Code, um die Bedienungsanleitung der App anzuzeigen. -
Seite 14: Wartung
Wenn Probleme auftreten, verwenden Sie das Gerät nicht. Sobald die Probleme behoben sind, können Sie es wieder normal verwenden. Überprüfen Sie den MARSTEK VENUS-D mindestens einmal im Jahr, um sicherzustellen, dass alle Komponenten in gutem Zustand sind. Die Wärmeableitungskomponenten sind in keiner Weise blockiert. -
Seite 15: Fehlerbehebung
4.2 Fehlerbehebung Wenn Ihr Gerät nicht wie erwartet funktioniert , führen Sie die folgenden Schritte aus: Überprüfen Sie alle elektrischen Anschlüsse und den Zustand der Batterie. Starten Sie das System neu, indem Sie die entsprechenden Aus- und Wiedereinschaltverfahren befolgen. Suchen Sie im Benutzerhandbuch oder im FAQ-Bereich nach bekannten Problemen und Lösungen. Wenn das Problem weiterhin besteht, geben Sie unserer Kundendienstabteilung bitte die folgenden Informationen: Vollständige Gerätespezifikationen. - Seite 16 Verbindung zum Netz Überprüfen Sie, ob die Parameter des nicht möglich/ Grid voltage or frequency angeschlossenen Stromnetzes den Verbindung zum Netz exceeding the limit Geräteanforderungen entsprechen . fehlgeschlagen Überprüfen Sie die Netzstabilität. Wenn Häufige Trennung nach Stromnetzschwankungen/ weiterhin Anomalien auftreten, wenden Netzanschluss Geräteschutzmaßnahmen Sie sich an den technischen Support .
-
Seite 17: Technische Spezifikationen
Technische Spezifikationen Die Parameter des Leistungs moduls DC: PV-Eingang Maximale Eingangsleistung 4000 W MPPT-Spannungsbereich 16 V ~ 55 V Startspannung 22 V Betriebsspannungsbereich 16 V ~ 60 V Maximale Eingangsspannung 60 V Maximaler Eingangsstrom (Einzelkanal) 32 A Maximaler Eingangs-Kurzschlussstrom (Einzelkanal) 40 A Anzahl der PV-Eingangskanäle Anzahl der MPPT-Tracker... - Seite 18 Hinweis 1: Der Nennspannungs-/Frequenzbereich kann entsprechend den Anforderungen der örtlichen Energieversorgungsbehörde geändert werden. Hinweis 2: Bitte beachten Sie die örtlichen elektrischen Vorschriften, um die Anzahl der MARSTEK VENUS-Geräte zu bestimmen, die an jeden Abzweigstromkreis angeschlossen werden können. *Die Aktivierung dieser Funktion muss den örtlichen Vorschriften entsprechen und darf nur von autorisiertem Personal...
- Seite 19 Die Parameter des Extra-Moduls (EBM) Modell: MST-E2.5ST-D Batterieparameter Nennspannung 51,2 V (16S) Batteriestand 2,56 kWh Lebensdauer >6000 (25 °C) Batterietyp LiFePO4 Entladetiefe 90 % Batteriekapazität 50 Ah Grundlegende Parameter Umgebungstemperaturbereich -20 bis +60 °C (Lagerung -30 bis +85 °C) Relative Luftfeuchtigkeit ≤95 % Schutzklasse IP65...
-
Seite 20: Sicherheitshinweise
Sicherheitshinweise Sicherheitsvorkehrungen Die MARSTEK VENUS-D-Serie wurde gemäß internationalen Sicherheitsstandards entwickelt und geprüft. Dennoch müssen bei Installation und Betrieb der MARSTEK VENUS-D-Serie die Sicherheitsvorschriften beachtet werden. Installateure müssen alle Anweisungen, Vorsichtsmaßnahmen und Warnungen in dieser Installationsanleitung sorgfältig lesen, vollständig verstehen und strikt befolgen. -
Seite 21: Elektrizitätssicherheit
Verwenden Sie für alle Hochspannungsarbeiten spezielle isolierte Werkzeuge. Reparaturen müssen mit qualifizierten und konformen Teilen durchgeführt werden, die von einem autorisierten Vertragspartner oder Servicevertreter von Marstek Energy Co., Limited eingebaut wurden. Solche Komponenten dürfen nur für ihre vorgesehenen und zertifizierten Zwecke verwendet werden. -
Seite 22: Anhang
Anhang MST-HI-2200 Inhalt der Verpackung MST-HI-2200 Anschlussstecker ×1 Werkzeug ×1 Netzkabel ×1 Garantiekarte ×1 Bedienungsanleitung ×1 MST-E2.5ST-D Zusätzliches Batteriemodul Inhalt der Verpackung MST-E2.5ST-D Garantiekarte ×1 Scannen Sie den QR - Code, um auf das digitale Bedienungsanleitung zuzugreifen.
