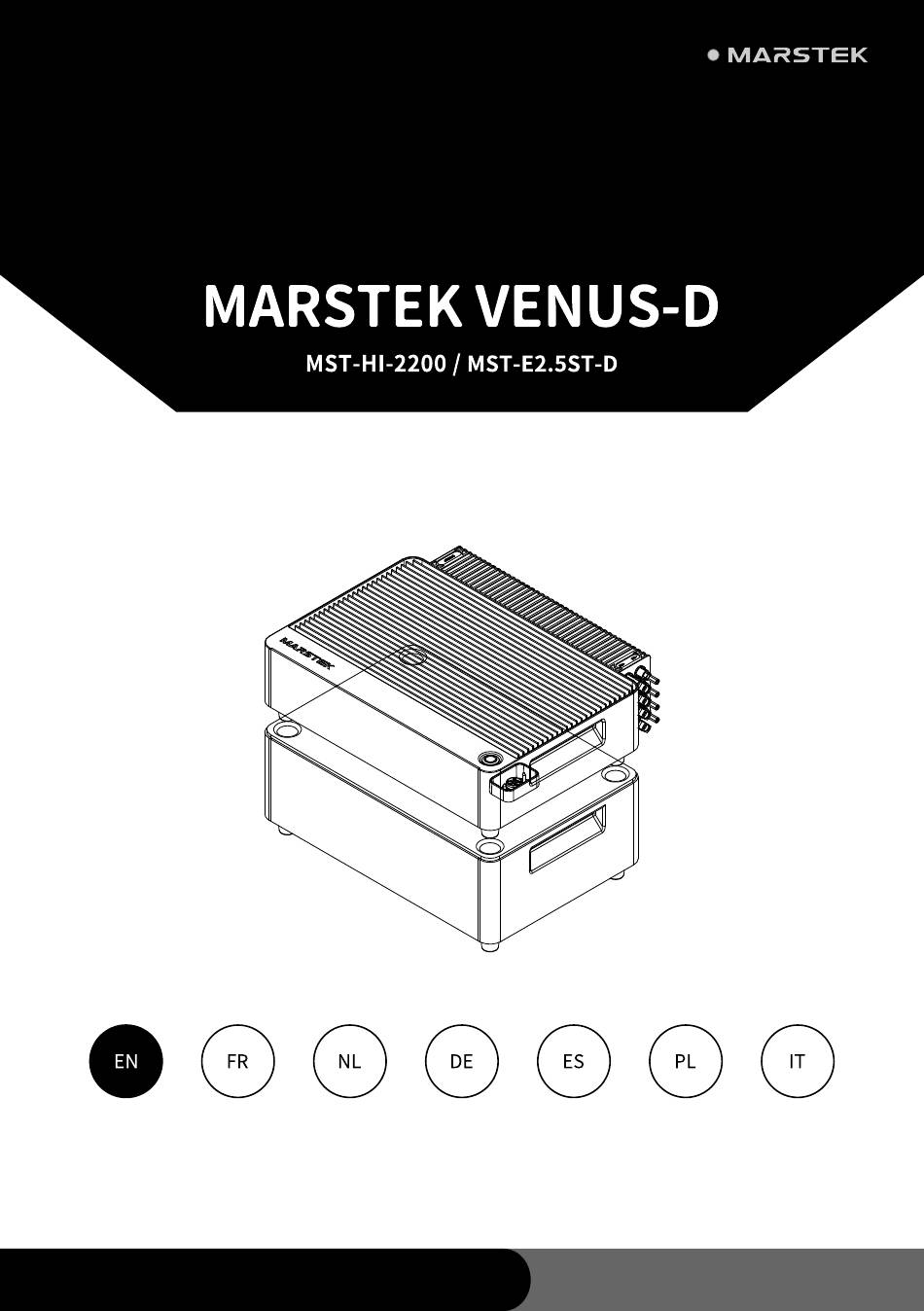

Seite 1 USER MANUAL MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
Seite 3: Inhaltsverzeichnis
2. Installation Instructions 2.1 Pre-installation Checklist 2.2 Selecting the Installation Site 2.3 Installation of Accessories and Required Tools 2.4 Installation Steps 3. MARSTEK APP for Smart Control 4. Maintenance 4.1 Routine Maintenance 4.2 Trouble Shooting 5. Technical Speciﬁcations 6. Safety Information...
Seite 4: Product Overview
Product Overview 1.1 Introduction MARSTEK VENUS-D is a balcony PV (Photovoltaic) micro-energy storage product that integrates PV charging and AC coupling, oﬀering three operating modes: AI Optimization Mode, Self-Consumption Mode, and Manual Mode.This system can be charged via PV panels and the power grid. It can also supply stable electricity to the power grid and household loads, and serve as a backup power source.The product consists of two parts: the...
Seite 5: Interface Introduction
TOP Stacking Port: Used for stacking connections. Underside Stacking Port: Used for stacking connections. 1.5 LED Indicators The indicators are located on the front of the product and are used to display the operating status of the MARSTEK VENUS-D device.
Seite 6: Working Mode
For multi-device installations at home, three-phase compensation mode is strongly advised for optimal system performance. Meter Compatibility Instructions The MARSTEK VENUS-D device is fully compatible with MARSTEK's own CT002 and CT003 meters. It supports the system's self-consumption and AI optimization modes, ensuring the stability and optimal performance of the system.
Seite 7: System Layout
1.8 System Layout Plug-in Solution The MARSTEK VENUS-D system stores energy from the grid or solar power and supplies selected loads during a grid outage. By working in coordination with a CT, the system enables self-consumption and AI optimization functions. Below are plug-and-play household application scenarios.
Seite 8: Installation Instructions
Installation Instructions 2.1 Pre-installation Checklist Before unpacking the device, inspect the packaging for any visible damage—such as holes, cracks, or other signs that may indicate internal issues—and verify the device's model number. If the packaging is damaged, or if the model number does not match, do not proceed with unpacking. Instead, contact the dealer immediately.
Seite 9: Installation Of Accessories And Required Tools
Measuring tape Wrench 2.4 Installation Steps Step 1 Needed: MARSTEK VENUS-D Extra Battery Module and Connetor Actions: Install the plug onto the stacking port at the bottom of the lowermost battery module. Place the battery pack horizontally afterward. Step 2 (Skip this step if there are no two or more battery packs.)
Seite 10 Operation: Stack the power module onto the stacking port at the top of the uppermost battery pack. Step 4 Requirements: MARSTEK VENUS-D device, photovoltaic panels and photovoltaic wires. Measures: Remove the waterproof plugs of the MC4 terminals on the device before connecting the photovoltaic wires, then connect the positive and negative poles of the photovoltaic panels.
Seite 11 Never connect the same set of PV connectors to diﬀerent sets of PV input ports. PV Module 1 PV Module 2 Direct Connection (Up to 4 PV Modules) Connect each PV module directly to the same set of PV input ports. Use Solar Panel Extension Cable (sold separately) to extend the reach if needed.
Seite 12 Step 5 Required: MARSTEK VENUS-D Device. AC Cable. Household Loads Measures: For the Grid Socket: Connect the cylindrical end of the provided AC cable to the VENUS device, and connect the plug end of the AC cable to the household power socket (municipal grid).
Seite 13: Marstek App For Smart Control
MARSTEK APP for Smart Control Download URL： https://eu.hamedata.com/ems/apk/marstek/index.html QR code download: Google Play and the Google Play logo are trademarks of Google Inc. Apple and the Apple logo are trademarks of Apple Inc. Scan the QR code to access the APP user guide.
Seite 14: Maintenance
If the device has problems, do not use it. When problems are solved, resume normal usage. Check the MARSTEK VENUS-D at least once a year to ensure that each component is in goodcondition. The heat dissipation components are not blocked in any way.
Seite 15: Trouble Shooting
4.2 Trouble Shooting If the equipment does not work as expected, follow the steps below: Check all electrical connections and battery status. Restart the system in accordance with the correct power cycling procedure. Refer to the user manual or the Frequently Asked Questions (FAQ) section for known issues and their solutions.
Seite 16 Unable to connect to Conﬁrm whether the connected grid Grid voltage or frequency the grid / parameters meet the equipment exceeding the limit Grid-connection failure requirements. Grid ﬂuctuation / Frequent disconnection Check the grid stability, and contact Equipment protection after grid-connection technical support if the abnormality persists.
Seite 17: Technical Speciﬁcations
Technical Speciﬁcations The Power Module Parametrrs DC: PV Input Maximum Input Power 4000W MPPT Voltage Range 16V ~ 55V Startup Voltage Operating Voltage Range 16V ~ 60V Maximum Input Voltage Maximum Input Current (Single Channel) Maximum Input Short-Circuit Current (Single Channel) Number of PV Input Channels Number of MPPT Trackers AC: Grid-Tied Input...
Seite 18: Basic Parameters
Note 1: Rated voltage/frequency range can be changed according to the requirements of the local power department. Note 2: Please refer to local electrical regulations to determine the number of the MARSTEK VENUS units that can be connected to each branch circuit.
Seite 19: Battery Parameters
The Extra Moudule(EBM) Parameters Model: MST-E2.5ST-D Battery Parameters Rated Voltage 51.2V（16S） Battery Level 2.56kWh Lifecycle >6000(25°C) Battery Type LiFePO4 Depth of Discharge Battery Capacity 50Ah Basic Parameters Ambient Temperature Range -20 ~+ 60℃(Storage-30 ~+ 85℃) Relative Humidity ≤95% Protection Level IP65 Cooling Method Natural Cooling...
Seite 20: Safety Information
Safety Information Safety Precaution The MARSTEK VENUS-D series has been designed and tested in accordance with international safety standards. However, safety regulations must still be followed during the installation and operation of the MARSTEK VENUS series. Installers must carefully read, fully understand, and strictly comply with all instructions, precautions, and warnings in this installation manual.
Seite 21 Use dedicated insulated tools for all high-voltage operations. Repairs must be performed with qualiﬁed and compliant parts, installed by an authorized contractor or service representative of Marstek Energy Co., Limited. Such components must only be used for their intended and certiﬁed purposes.
Seite 22: Appendix
Appendix MST-HI-2200 What's in the box MST-HI-2200 Connector Plug×1 Tool×1 AC Cable×1 Warranty Card×1 User Manual×1 MST-E2.5ST-D Extra Battery Module What's in the box MST-E2.5ST-D Warranty Card×1 Scan the QR code to access the digital user manual.
Seite 23 MANUEL D'UTILISATION MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
Seite 25 2. Instructions d'installation 2.1 Liste de contrôle de préinstallation 2.2 Sélection du site d'installation 2.3 Installation des accessoires et outils nécessaires 2.4 Étapes d'installation 3. APPLICATION MARSTEK pour un contrôle intelligent 4. Entretien 4.1 Entretien de routine 4.2 Dépannage 5. Spéciﬁcations techniques 6.
Seite 26: Présentation Du Produit
Présentation du produit 1.1 Introduction MARSTEK VENUS-D est un produit de microstockage d'énergie photovoltaïque (PV) pour balcon, intégrant la charge PV et le couplage CA. Il propose trois modes de fonctionnement : le mode d'optimisation AI, le mode d'auto-consommation et le mode manuel. Ce système peut être chargé via des panneaux solaires et le réseau électrique.
Seite 27: Présentation De L'interface
Port d'empilage TOP : utilisé pour les connexions d'empilage. Port d'empilage inférieur : utilisé pour les connexions d'empilage. 1.5 Indicateurs LED Les indicateurs sont situés sur la face avant du produit et permettent d'aﬃcher l'état de fonctionnement de l'appareil MARSTEK VENUSD.
Seite 28: Mode De Fonctionnement
Instructions de compatibilité des compteurs Le dispositif MARSTEK VENUSD est entièrement compatible avec les compteurs CT002 et CT003 de MARSTEK. Il prend en charge les modes d'autoconsommation et d'optimisation de l'IA du système, garantissant ainsi sa stabilité et ses performances optimales.
Seite 29: Disposition Du Système
1.8 Disposition du système Solution de plugin Les produits de la série MARSTEK VENUS-D sont compatibles avec tous les systèmes photovoltaïques, oﬀrant des fonctionnalités telles que l'autoconsommation et l'optimisation par IA. Vous trouverez cidessous des exemples d'applications domestiques intégrées aux systèmes solaires.
Seite 30: Instructions D'installation
Instructions d'installation 2.1 Liste de contrôle de préinstallation Avant de déballer l'appareil, inspectezle pour détecter tout dommage visible (trous, ﬁssures ou autres signes pouvant indiquer un problème interne) et vériﬁez le numéro de modèle. Si l'emballage est endommagé ou si le numéro de modèle ne correspond pas, ne procédez pas au déballage. Contactez immédiatement le revendeur.
Seite 31: Installation Des Accessoires Et Outils Nécessaires
Mètre ruban Clé 2.4 Étapes d'installation Étape 1 Nécessaire : blocbatterie MARSTEK VENUSD et ﬁche d'empilage Actions : Installez la ﬁche sur le port d’empilage situé au bas du blocbatterie le plus bas. Placez ensuite la batterie horizontalement. Étape 2 (ignorez cette étape s'il n'y a pas deux ou plusieurs blocsbatteries.)
Seite 32 Étape 4 Exigences : Appareil MARSTEK VENUS-D, panneaux photovoltaïques et ﬁls photovoltaïques. Mesures : Retirez les bouchons étanches des bornes MC4 de l'appareil avant de connecter les ﬁls photovoltaïques, puis connectez les pôles positif et négatif des panneaux photovoltaïques.
Seite 33 Ne connectez jamais le même ensemble de connecteurs pV à diﬀérents ensembles de ports d'entrée pV. Module photovoltaïque 1 Module photovoltaïque 2 Connexion directe (jusqu'à 4 modules Py) Connectez chaque module photovoltaïque directement au même ensemble de ports d'entrée photovoltaïques. Utilisez un câble d'extension pour panneau solaire (vendu séparément) pour prolonger la portée si nécessaire.
Seite 34 Étape 5 Nécessaire : Appareil MARSTEK VENUSD. Câble secteur. Charges domestiques Mesures : Pour la prise de courant : connectez l'extrémité cylindrique du câble CA fourni à l'appareil VENUS et connectez l'extrémité de la ﬁche du câble CA à la prise de courant domestique (réseau municipal).
Seite 35: Application Marstek Pour Un Contrôle Intelligent
Application MARSTEK pour un contrôle intelligent URL de téléchargement : https://eu.hamedata.com/ems/apk/marstek/index.html Téléchargement du code QR : Google Play et le logo Google Play sont des marques commerciales de Google Inc. Apple et le logo Apple sont des marques commerciales d'Apple Inc.
Seite 36: Entretien De Routine
Si l'appareil présente des problèmes, ne l'utilisez pas. Une fois les problèmes résolus, reprenez une utilisation normale. Vériﬁez le MARSTEK VENUS-D au moins une fois par an pour vous assurer que chaque composant est en bon état. Les composants de dissipation thermique ne sont pas obstrués.
Seite 37: Dépannage
4.2 Dépannage Si votre appareil ne fonctionne pas comme prévu , suivez ces étapes : Vériﬁez toutes les connexions électriques et l’état de la batterie. Redémarrez le système en suivant les procédures de cycle d'alimentation appropriées. Consultez le manuel d’utilisation ou la section FAQ pour connaître les problèmes connus et les solutions. Si le problème persiste, veuillez fournir à...
Seite 38 Impossible de se Vériﬁez si les paramètres du réseau connecter au réseau/ la tension ou la fréquence électrique connecté répondent aux échec de connexion du réseau dépasse la limite exigences de l'équipement . au réseau Déconnexions Fluctuation du réseau Vériﬁez la stabilité du réseau. fréquentes après électrique/action de Si les anomalies persistent,...
Seite 39: Spéciﬁcations Techniques
5. 5. Spéciﬁcations techniques Paramètres du module d'alimentation DC : Entrée PV Puissance d'entrée maximale 4000 W Plage de tension MPPT 16 V ~ 55 V Tension de démarrage 22 V Plage de tension de fonctionnement 16 V ~ 60 V Tension d'entrée maximale 60 V Courant d'entrée maximal (canal unique)
Seite 40 Remarque 1 : la plage de tension/fréquence nominale peut être modiﬁée en fonction des exigences du service d'électricité local. Remarque 2 : Veuillez vous référer aux réglementations électriques locales pour déterminer le nombre d'unités MARSTEK VENUS pouvant être connecté à chaque circuit de dérivation.
Seite 41 Paramètres du Module Supplémentaire (EBM) Paramètres de la batterie Tension nominale 51,2V（16S） Niveau de la batterie 2,56kWh Cycle de vie >6000(25°C) Type de batterie LiFePO4 Profondeur de décharge Capacité de la batterie 50Ah Paramètres de base Plage de température ambiante -20 ~+ 60℃（stockage-30 ~+ 85℃）...
Seite 42: Informations De Sécurité
Informations de sécurité Précaution de sécurité La série MARSTEK VENUS-D a été conçue et testée conformément aux normes de sécurité internationales. Cependant, les règles de sécurité doivent être respectées lors de l'installation et de l'utilisation de la série MARSTEK VENUS-D. Les installateurs doivent lire attentivement, comprendre et respecter scrupuleusement toutes les instructions, précautions et avertissements...
Seite 43: Sécurité Électrique
Utilisez des outils isolés spéciaux pour toutes les opérations à haute tension. Les réparations doivent être eﬀectuées avec des pièces qualiﬁées et conformes, installées par un contratant autorisé ou un représentant du service de Marstek Energy Co., Limited. Ces pièces ne doivent être utilisées que pour leur usage prévu.
Seite 44: Annexe
Annexe MST-HI-2200 Contenu de la boîte MST-HI-2200 Prise de Connexion ×1 Outil ×1 Câble AC ×1 Carte de Garantie ×1 Manuel de l'Utilisateur ×1 MST-E2.5ST-D Module de Batterie Supplémentaire Contenu de la boîte MST-E2.5ST-D Carte de Garantie ×1 Scannez le code QR pour accéder au manuel utilisateur numérique.
Seite 45 GEBRUIKERSHANDLEIDING MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
Seite 47 1.7 Geavanceerde functie 1.8 Systeemindeling 2. Installatie-instructies 2.1 Checklist vóór installatie 2.2 De installatieplaats selecteren 2.3 Installatie van accessoires en benodigde gereedschappen 2.4 Installatiestappen 3. MARSTEK-APP voor slimme bediening 4. Onderhoud 4.1 Routineonderhoud 4.2 Probleemoplossing 5. Technische speciﬁcaties 6. Veiligheidsinformatie 7. Bijlage...
Seite 48: Productoverzicht
Productoverzicht 1.1 Inleiding MARSTEK VENUS-D is een PV-micro-energieopslagproduct (fotovoltaïsch) voor balkons dat PV-opladen en AC-koppeling integreert en drie bedrijfsmodi biedt: AI-optimalisatiemodus, zelfverbruiksmodus en handmatige modus. Dit systeem kan worden opgeladen via PV-panelen en het elektriciteitsnet. Het kan ook stabiele elektriciteit leveren aan het elektriciteitsnet en huishoudelijke apparaten, en dienen als back-upstroombron.
Seite 49: Interface-Introductie
Ethernet-poort: interface voor Ethernet-verbinding. RS485: Communicatie-interface voor het RS485-protocol. TOP-stapelpoort: wordt gebruikt voor stapelverbindingen. Stapelpoort aan de onderkant: wordt gebruikt voor stapelverbindingen. 1.5 LED-indicatoren De indicatoren bevinden zich aan de voorzijde van het product en geven de bedrijfsstatus van het MARSTEK VENUS-D-apparaat weer.
Seite 50: Werkmodus
Enkelfasige compensatie: MARSTEK VENUS-D levert alleen stroom aan de 1-fasebelasting die op de spanningsdraad is aangesloten. Totale compensatie in drie fasen: VENUS verdeelt het vermogen over de fasen A, B en C op basis van de belastingvraag. Zo blijft het nettovermogen dat aan het net wordt geleverd bijna nul, waardoor er werkelijk geen export is.
Seite 51: Systeemindeling
100% eigen verbruik gegarandeerd LAN/RS485/Wiﬁ Max. 4 kW PV-ingang Back-upoplossing voor het hele huis De producten van de MARSTEK VENUS-D serie kunnen ook in combinatie met de MARSTEK SmartBox worden gebruikt om een backupstroomvoorziening voor het hele huis te leveren. Enkelfase/ Hoofdpaneel...
Seite 52: Installatie-Instructies
Installatie-instructies 2.1 Checklist vóór installatie Controleer de verpakking op zichtbare schade, zoals gaten, scheuren of andere tekenen die kunnen wijzen op interne problemen, en controleer het modelnummer van het apparaat voordat u het uitpakt. Als de verpakking beschadigd is of als het modelnummer niet overeenkomt,ga dan niet verder met uitpakken. Neem in plaats daarvan onmiddellijk contact op met de dealer.
Seite 53: Installatie Van Accessoires En Benodigde Gereedschappen
Meetlint Moersleutel 2.4 Installatiestappen Stap 1 Benodigd: MARSTEK VENUS-D batterijpakket en stapelplug. Acties: Plaats de stekker op de stapelpoort aan de onderkant van het onderste batterijpakket. Plaats de batterij vervolgens horizontaal. Stap 2 (Sla deze stap over als er niet twee of meer batterijpakketten zijn.) Vereist: MARSTEK VENUS-D batterijpakket.
Seite 54 Bediening: Stapel de hoofdeenheid op de stapelpoort aan de bovenkant van het bovenste batterijpakket. Stap 4 Vereisten: MARSTEK VENUS-D-apparaat, zonnepanelen en zonnecables. Maatregelen: Verwijder de waterdichte dopjes van de MC4-terminals op het apparaat voordat u de zonnecables verbindt, daarna verbindt u de positieve en negatieve polen van de zonnepanelen.
Seite 55 Sluit nooit dezelfde set pV-connectoren aan op verschillende sets pV-ingangen. PV Module 1 PV Module 2 Directe aansluiting (maximaal 4 Py-modules) Sluit elke PV-module rechtstreeks aan op dezelfde set PV-ingangen. Gebruik indien nodig een verlengkabel voor zonnepanelen (apart verkrijgbaar) om het bereik te vergroten. Parallelle aansluiting (maximaal 8 Py-modules) Sluit elke twee PV-modules aan op dezelfde set PV-ingangen.
Seite 56 Stap 5 Vereist: MARSTEK VENUS-D-apparaat. AC-kabel. Huishoudelijke apparaten. Maatregelen: Voor het stopcontact: sluit het cilindrische uiteinde van de meegeleverde AC-kabel aan op het VENUS-apparaat en sluit het stekkereinde.van de AC-kabel aan op het stopcontact in uw huishouden (gemeentelijk elektriciteitsnet).Voor het reservestopcontact: sluit de bedrading van de huishoudelijke apparatuur aan op het reservestopcontact.
Seite 57: Marstek-App Voor Slimme Bediening
MARSTEK APP voor slimme bediening Download-URL: https://eu.hamedata.com/ems/apk/marstek/index.html QR-code downloaden: Google Play en het Google Play-logo zijn handelsmerken van Google Inc. Apple en het Apple-logo zijn handelsmerken van Apple Inc. Scan de QR-code om de APP-gebruikershandleiding te bekijken.
Seite 58: Onderhoud
Als het apparaat problemen heeft, gebruik het dan niet. Hervat het normale gebruik zodra de problemen zijn opgelost. Controleer de MARSTEK VENUS-D minstens één keer per jaar om er zeker van te zijn dat alle onderdelen in goede staat zijn. De warmteafvoercomponenten mogen op geen enkele manier geblokkeerd zijn.
Seite 59: Probleemoplossing
4.2 Probleemoplossing Als uw apparaat niet werkt zoals verwacht , volg dan deze stappen: Controleer alle elektrische verbindingen en de staat van de batterij. Start het systeem opnieuw op volgens de juiste procedures voor het uit- en weer inschakelen. Raadpleeg de gebruikershandleiding of de FAQ-sectie voor bekende problemen en oplossingen. Als het probleem zich blijft voordoen, verstrek dan de volgende informatie aan onze klantenservice: Volledige speciﬁcaties van het apparaat.
Seite 60 Kan geen verbinding Controleer of de parameters van het Netspanning of frequentie maken met het net/ aangesloten elektriciteitsnet voldoen aan overschrijdt de limiet kan geen verbinding de apparatuurvereisten . maken met het net ﬂuctuatie in het Controleer de stabiliteit van het net. Regelmatige elektriciteitsnet/ Als de afwijkingen aanhouden,...
Seite 61: Technische Speciﬁcaties
Technische speciﬁcaties De parameters van de voedingsmodule DC: PV-ingang Maximaal ingangsvermogen 4000 W MPPT-spanningsbereik 16 V ~ 55 V Startspanning 22 V Bedrijfsspanningsbereik 16 V ~ 60 V Maximale ingangsspanning 60 V Maximale ingangsstroom (één kanaal) 32 A Maximale ingangskortsluitstroom (één kanaal) 40 A Aantal PV-ingangskanalen Aantal MPPT-trackers...
Seite 62: Basisparameters
Opmerking 1: Het nominale spannings-/frequentiebereik kan worden aangepast aan de eisen van de lokale elektriciteitsmaatschappij. Opmerking 2: Raadpleeg de lokale elektriciteitsvoorschriften om te bepalen hoeveel MARSTEK VENUS-units op elk aftakcircuit kunnen worden aangesloten. *Het inschakelen van deze functie moet voldoen aan de lokale voorschriften en mag alleen worden uitgevoerd door bevoegd personeel!
Seite 63 De Extra Module (EBM) Parameters Model: MST-E2.5ST-D Batterijparameters Nominale spanning 51,2 V (16S) Batterijniveau 2,56 kWh Levensduur >6000 (25 °C) Batterijtype LiFePO4 Ontladingsdiepte Batterijcapaciteit 50 Ah Basisparameters Omgevingstemperatuurbereik -20 ~+ 60 °C (opslag -30 ~+ 85 °C) Relatieve vochtigheid ≤95% Beschermingsniveau IP65 Koelmethode...
Seite 64: Veiligheidsinformatie
Veiligheidsinformatie Veiligheidsmaatregel De MARSTEK VENUS-D serie is ontworpen en getest volgens internationale veiligheidsnormen. De veiligheidsvoorschriften moeten echter wel in acht worden genomen tijdens de installatie en bediening van de MARSTEK VENUS-serie. Installateurs dienen alle instructies, voorzorgsmaatregelen en waarschuwingen in deze installatiehandleiding zorgvuldig te lezen, volledig te begrijpen en strikt na te leven.
Seite 65 Gebruik speciaal geïsoleerd gereedschap voor alle hoogspanningswerkzaamheden. Reparaties moeten worden uitgevoerd met gekwaliﬁceerde en goedgekeurde onderdelen, geïnstalleerd door een geautoriseerde aannemer of servicevertegenwoordiger van Marstek Energy Co., Limited. Dergelijke componenten mogen alleen worden gebruikt voor de beoogde en gecertiﬁceerde doeleinden.
Seite 66: Bijlage
Bijlage MST-HI-2200 Inhoud van de doos MST-HI-2200 Aansluitstekker ×1 Hulpmiddel ×1 Stroomkabel ×1 Garantiekaart ×1 Gebruikershandleiding ×1 MST-E2.5ST-D Extra batterijmodule Inhoud van de doos MST-E2.5ST-D Garantiekaart ×1 Scan de QR - code om toegang te krijgen tot de digitale handleiding voor...
Seite 67 USER MANUAL MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
Seite 69 1.8 Systemaufbau 2. Installationsanweisungen 2.1 Checkliste vor der Installation 2.2 Auswahl des Installationsortes 2.3 Installation von Zubehör und erforderlichen Werkzeugen 2.4 Installationsschritte 3. MARSTEK-APP für intelligente Steuerung 4. Wartung 4.1 Routinemäßige Wartung 4.2 Fehlerbehebung 5. Technische Daten 6. Sicherheitsinformationen 7. Anhang...
Seite 70: Produktübersicht
Produktübersicht 1.1 Einleitung MARSTEK VENUS-D ist ein Balkon-PV-Mikroenergiespeicherprodukt (Photovoltaik), das PV-Laden und Wechselstromkopplung integriert und drei Betriebsmodi bietet: AI-Optimierungsmodus, Eigenverbrauchsmodus und manueller Modus. Dieses System kann über PV-Module und das Stromnetz aufgeladen werden. Es kann auch das Stromnetz und Haushaltslasten stabil mit Strom versorgen und als Notstromquelle dienen.
Seite 71: Schnittstelleneinführung
RS485: Kommunikationsschnittstelle für RS485-Protokoll TOP-Stacking-Port: Wird zum Stapeln von Verbindungen verwendet Stapelanschluss an der Unterseite: Wird zum Stapeln von Verbindungen verwendet 1.5 LED-Anzeigen Die Anzeigen beﬁnden sich auf der Vorderseite des Produkts und dienen zur Anzeige des Betriebsstatus des MARSTEK VENUS D-Geräts.
Seite 72: Arbeitsmodus
Diese Funktion gilt für die Konﬁguration „Eigenverbrauch + CT + Last“. Wenn der CT eine aktive Last erkennt: Einphasige Kompensation: MARSTEK VENUS-D versorgt nur die einphasige Last mit Strom, die an die stromführende Leitung angeschlossen ist. Dreiphasige Gesamtkompensation: VENUS verteilt den Strom je nach Lastbedarf auf die Phasen A, B und C, um die in das Netz eingespeiste Nettoleistung nahe Null zu halten und so einen echten Nullexport zu erreichen.
Seite 73: Systemaufbau
100 % Eigenverbrauch garantiert LAN/RS485/WLAN Max.4 kW PV-Eingang Backup-Lösung für das ganze Haus Die Produkte der MARSTEK VENUS-D Serie können auch in Abstimmung mit der MARSTEK SmartBox eingesetzt werden, um eine Notstromversorgung für das gesamte Haus bereitzustellen. Einphasig/ Hauptfenster Home Backup Laden...
Seite 74: Installationsanweisungen
Installationsanweisungen 2.1 Checkliste vor der Installation Überprüfen Sie vor dem Auspacken des Geräts die Verpackung auf sichtbare Schäden (z. B. Löcher, Risse oder andere Anzeichen, die auf interne Probleme hinweisen) und die Modellnummer des Geräts. Ist die Verpackung beschädigt oder stimmt die Modellnummer nicht mit der Verpackung überein, packen Sie das Gerät nicht aus.
Seite 75: Installation Von Zubehör Und Erforderlichen Werkzeugen
Maßband Schlüssel 2.4 Installationsschritte Schritt 1 Benötigt: MARSTEK VENUS-D Akkupack und Stapelstecker Maßnahmen: Installieren Sie den Stecker am Stapelanschluss an der Unterseite des untersten Batteriepacks. Legen Sie den Akkupack anschließend waagerecht ab. Schritt 2 (Überspringen Sie diesen Schritt, wenn nicht zwei oder mehr Akkus vorhanden sind.) Erforderlich: MARSTEK VENUS-D Akkupack-Einheit Vorgehensweise: Installieren Sie die restlichen Batteriepackeinheiten einzeln und gestapelt.
Seite 76 Haupteinheit. Bedienung: Stapeln Sie die Haupteinheit auf den Stapelanschluss oben am obersten Batteriepack. Schritt 4 Erforderlich: MARSTEK VENUS-D-Gerät, Photovoltaikmodule und Photovoltaikdrähte. Maßnahmen: Entfernen Sie die Dichtstopfen der MC4-Anschlüsse am Gerät, bevor Sie die Photovoltaikdrähte anschließen, und schließen Sie anschließend die Plus- und Minuspole der Photovoltaikmodule an.
Seite 77 Schließen Sie niemals denselben Satz PV-Anschlüsse an verschiedene Sätze von PV-Eingangsan- schlüssen an. PV Module 1 PV Module 2 Direkte Verbindung (bis zu 4 Py-Module) Schließen Sie jedes PV-Modul direkt an denselben Satz von PV-Eingangsanschlüssen an. Verwenden Sie bei Bedarf ein Solarpanel-Verlängerungskabel (separat erhältlich), um die Reichweite zu vergrößern.
Seite 78 Schritt 5 Erforderlich: MARSTEK VENUS-D-Gerät. AC-Kabel. Haushaltslasten Maßnahmen: Für die Netzsteckdose: Schließen Sie das zylindrische Ende des mitgelieferten AC-Kabels an das VENUS-Gerät an und verbinden Sie das Steckerende des AC-Kabels mit der Haushaltssteckdose (städtisches Stromnetz). Für die Backup-Steckdose: Stecken Sie die Haushaltslastverkabelung in die Backup-Steckdose.
Seite 79: Marstek App Für Smart Control
MARSTEK APP für Smart Control Download URL： https://eu.hamedata.com/ems/apk/marstek/index.html QR-Code herunterladen: Google Play und das Google Play-Logo sind Markenzeichen von Google Inc. Apple und das Apple-Logo sind Markenzeichen von Apple Inc. Scannen Sie den QR-Code, um die Bedienungsanleitung der App anzuzeigen.
Seite 80: Wartung
Wenn Probleme auftreten, verwenden Sie das Gerät nicht. Sobald die Probleme behoben sind, können Sie es wieder normal verwenden. Überprüfen Sie den MARSTEK VENUS-D mindestens einmal im Jahr, um sicherzustellen, dass alle Komponenten in gutem Zustand sind. Die Wärmeableitungskomponenten sind in keiner Weise blockiert.
Seite 81: Fehlerbehebung
4.2 Fehlerbehebung Wenn Ihr Gerät nicht wie erwartet funktioniert , führen Sie die folgenden Schritte aus: Überprüfen Sie alle elektrischen Anschlüsse und den Zustand der Batterie. Starten Sie das System neu, indem Sie die entsprechenden Aus- und Wiedereinschaltverfahren befolgen. Suchen Sie im Benutzerhandbuch oder im FAQ-Bereich nach bekannten Problemen und Lösungen. Wenn das Problem weiterhin besteht, geben Sie unserer Kundendienstabteilung bitte die folgenden Informationen: Vollständige Gerätespeziﬁkationen.
Seite 82 Verbindung zum Netz Überprüfen Sie, ob die Parameter des nicht möglich/ Grid voltage or frequency angeschlossenen Stromnetzes den Verbindung zum Netz exceeding the limit Geräteanforderungen entsprechen . fehlgeschlagen Überprüfen Sie die Netzstabilität. Wenn Häuﬁge Trennung nach Stromnetzschwankungen/ weiterhin Anomalien auftreten, wenden Netzanschluss Geräteschutzmaßnahmen Sie sich an den technischen Support .
Seite 83: Technische Spezifikationen
Technische Speziﬁkationen Die Parameter des Leistungs moduls DC: PV-Eingang Maximale Eingangsleistung 4000 W MPPT-Spannungsbereich 16 V ~ 55 V Startspannung 22 V Betriebsspannungsbereich 16 V ~ 60 V Maximale Eingangsspannung 60 V Maximaler Eingangsstrom (Einzelkanal) 32 A Maximaler Eingangs-Kurzschlussstrom (Einzelkanal) 40 A Anzahl der PV-Eingangskanäle Anzahl der MPPT-Tracker...
Seite 84 Hinweis 1: Der Nennspannungs-/Frequenzbereich kann entsprechend den Anforderungen der örtlichen Energieversorgungsbehörde geändert werden. Hinweis 2: Bitte beachten Sie die örtlichen elektrischen Vorschriften, um die Anzahl der MARSTEK VENUS-Geräte zu bestimmen, die an jeden Abzweigstromkreis angeschlossen werden können. *Die Aktivierung dieser Funktion muss den örtlichen Vorschriften entsprechen und darf nur von autorisiertem Personal...
Seite 85: Die Parameter Des Extra-Moduls (Ebm)
Die Parameter des Extra-Moduls (EBM) Modell: MST-E2.5ST-D Batterieparameter Nennspannung 51,2 V (16S) Batteriestand 2,56 kWh Lebensdauer >6000 (25 °C) Batterietyp LiFePO4 Entladetiefe 90 % Batteriekapazität 50 Ah Grundlegende Parameter Umgebungstemperaturbereich -20 bis +60 °C (Lagerung -30 bis +85 °C) Relative Luftfeuchtigkeit ≤95 % Schutzklasse IP65...
Seite 86: Sicherheitshinweise
Sicherheitshinweise Sicherheitsvorkehrungen Die MARSTEK VENUS-D-Serie wurde gemäß internationalen Sicherheitsstandards entwickelt und geprüft. Dennoch müssen bei Installation und Betrieb der MARSTEK VENUS-D-Serie die Sicherheitsvorschriften beachtet werden. Installateure müssen alle Anweisungen, Vorsichtsmaßnahmen und Warnungen in dieser Installationsanleitung sorgfältig lesen, vollständig verstehen und strikt befolgen.
Seite 87: Elektrizitätssicherheit
Verwenden Sie für alle Hochspannungsarbeiten spezielle isolierte Werkzeuge. Reparaturen müssen mit qualiﬁzierten und konformen Teilen durchgeführt werden, die von einem autorisierten Vertragspartner oder Servicevertreter von Marstek Energy Co., Limited eingebaut wurden. Solche Komponenten dürfen nur für ihre vorgesehenen und zertiﬁzierten Zwecke verwendet werden.
Seite 88: Anhang
Anhang MST-HI-2200 Inhalt der Verpackung MST-HI-2200 Anschlussstecker ×1 Werkzeug ×1 Netzkabel ×1 Garantiekarte ×1 Bedienungsanleitung ×1 MST-E2.5ST-D Zusätzliches Batteriemodul Inhalt der Verpackung MST-E2.5ST-D Garantiekarte ×1 Scannen Sie den QR - Code, um auf das digitale Bedienungsanleitung zuzugreifen.
Seite 89 USER MANUAL MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
Seite 91 2.1 Lista de veriﬁcación previa a la instalación 2.2 Selección del lugar de instalación 2.3 Instalación de accesorios y herramientas necesarias 2.4 Pasos de instalación 3. APLICACIÓN MARSTEK para control inteligente 4. Mantenimiento 4.1 Routine Maintenance 4.2 Trouble Shooting 5. Especiﬁcaciones técnicas 6.
Seite 92: Descripción General Del Producto
Descripción general del producto 1.1 Introducción MARSTEK VENUS-D es un producto de microalmacenamiento de energía fotovoltaica (PV) para balcones que integra la carga fotovoltaica y el acoplamiento de CA, y ofrece tres modos de funcionamiento: modo de optimización AI, modo de autoconsumo y modo manual. Este sistema se puede cargar a través de paneles fotovoltaicos y la red eléctrica.
Seite 93: Introducción A La Interfaz
Puerto de apilamiento SUPERIOR: se utiliza para apilar conexiones. Puerto de apilamiento inferior: se utiliza para apilar conexiones. 1.5 Indicadores LED Los indicadores están ubicados en la parte frontal del producto y se utilizan para mostrar el estado de funcionamiento del dispositivo MARSTEK VENUSD.
Seite 94: Modo De Trabajo
óptimo del sistema. Instrucciones de compatibilidad del medidor El dispositivo MARSTEK VENUSD es totalmente compatible con los medidores CT002 y CT003 de MARSTEK. Admite los modos de autoconsumo y optimización por IA del sistema, lo que garantiza la estabilidad y el rendimiento óptimo del sistema.
Seite 95: Disposición Del Sistema
1.8 Disposición del sistema Solución enchufable El sistema MARSTEK VENUS-D almacena energía de la red eléctrica o energía solar y suministra carga seleccionada durante un corte de la red. Al funcionar en coordinación con un CT, el sistema permite funciones de autoconsumo y optimización de IA .
Seite 96: Instrucciones De Instalación
Instrucciones de instalación 2.1 Lista de veriﬁcación previa a la instalación Antes de desembalar el dispositivo, inspeccione el embalaje para detectar cualquier daño visible (como agujeros, grietas u otras señales que puedan indicar problemas internos) y veriﬁque el número de modelo. Si el embalaje está...
Seite 97: Instalación De Accesorios Y Herramientas Necesarias
2.4 Pasos de instalación Paso 1 Se necesita: Módulo de batería adicional MARSTEK VENUS-D y conector Acciones: Instale el conector en el puerto de apilamiento situado en la parte inferior del módulo de batería más bajo. A continuación, coloque la batería en posición horizontal.
Seite 98 Paso 4 Requisitos: dispositivo MARSTEK VENUS-D, paneles fotovoltaicos y cables fotovoltaicos. Medidas: Retire los tapones impermeables de los terminales MC4 del dispositivo antes de conectar los cables fotovoltaicos, luego conecte los polos positivo y negativo de los paneles fotovoltaicos.
Seite 99 Nunca conecte el mismo conjunto de conectores fotovoltaicos a diferentes conjuntos de puertos de entrada fotovoltaicos. Módulo fotovoltaico 1 Módulo fotovoltaico 2 Conexión directa (hasta 4 módulos fotovoltaicos) Conecte cada módulo fotovoltaico directamente al mismo conjunto de puertos de entrada fotovoltaicos.
Seite 100 Paso 5 Requisitos: Dispositivo MARSTEK VENUS-D. Cable de CA. Cargas domésticas Medidas: Para la toma de corriente: conecte el extremo cilíndrico del cable de CA suministrado al dispositivo VENUS y conecte el extremo del enchufe del cable de CA a la toma de corriente doméstica (red municipal).
Seite 101: Aplicación Marstek Para Control Inteligente
Aplicación MARSTEK para control inteligente URL de descarga: https://eu.hamedata.com/ems/apk/marstek/index.html Descargar código QR: Google Play y el logotipo de Google Play son marcas comerciales de Google Inc. Apple y el logotipo de Apple son marcas comerciales de Apple Inc. Escanee el código QR para ver la guía del usuario de la aplicación.
Seite 102: Mantenimiento
Si el dispositivo presenta problemas, no lo utilice. Una vez resueltos, reanude su uso normal. Revise el MARSTEK VENUS-D al menos una vez al año para asegurarse de que todos sus componentes estén en buen estado. Los componentes de disipación de calor no estén obstruidos.
Seite 103: Solución De Problemas
4.2 Solución de problemas Si el equipo no funciona como se espera, siga estos pasos: Inspeccione todas las conexiones eléctricas y el estado de la batería. Reinicie el sistema siguiendo el procedimiento correcto de apagado y encendido. Consulte el manual del usuario o la sección de preguntas frecuentes para conocer los problemas conocidos y sus soluciones.
Seite 104 No se puede conectar Compruebe que los parámetros de Tensión o frecuencia de a la red / Fallo de conexión a la red cumplen con los la red fuera de los límites conexión a la red requisitos del equipo. Desconexiones Fluctuaciones de la red / Compruebe la estabilidad de la red;...
Seite 105: Especiﬁcaciones Técnicas
Especiﬁcaciones técnicas Parámetros del módulo de potencia CC: Entrada fotovoltaica Potencia máxima de entrada 4000 W Rango de tensión MPPT 16 V ~ 55 V Tensión de arranque 22 V Rango de tensión de funcionamiento 16 V ~ 60 V Tensión máxima de entrada 60 V Corriente máxima de entrada (un solo canal)
Seite 106: Parámetros Básicos
Nota 1: El rango de tensión/frecuencia nominal se puede modiﬁcar según los requisitos del departamento de energía local. Nota 2: Consulte las normativas eléctricas locales para determinar el número de unidades MARSTEK VENUS que se pueden conectar a cada circuito derivado.
Seite 107 Los parámetros del módulo adicional (EBM) Modelo: MST-E2.5ST-D Parámetros de la batería Voltaje nominal 51,2 V (16 S) Nivel de batería 2,56 kWh Ciclo de vida >6000 (25 °C) Tipo de batería LiFePO4 Profundidad de descarga 90 % Capacidad de la batería 50 Ah Parámetros básicos Rango de temperatura ambiente...
Seite 108: Información De Seguridad
Información de seguridad Precauciones de seguridad La serie MARSTEK VENUS-D ha sido diseñada y probada de acuerdo con las normas internacionales de seguridad. Sin embargo, deben seguirse las normas de seguridad durante su instalación y funcionamiento. Los instaladores deben leer atentamente, comprender completamente y cumplir estrictamente todas las instrucciones, precauciones y advertencias de este manual de instalación.
Seite 109: Seguridad Eléctrica
Utilice herramientas aisladas especíﬁcas para todas las operaciones de alto voltaje. Las reparaciones deben realizarse con piezas caliﬁcadas y compatibles, instaladas por un contratista autorizado o un representante de servicio de Marstek Energy Co., Limited. Dichos componentes solo deben usarse para los ﬁnes previstos y certiﬁcados.
Seite 110: Apéndice
Apéndice MST-HI-2200 Contenido de la caja MST-HI-2200 Conector enchufe ×1 Herramienta ×1 Cable de CA ×1 Tarjeta de Garantía ×1 Manual del Usuario ×1 MST-E2.5ST-D Módulo de Batería Extra Contenido de la caja MST-E2.5ST-D Tarjeta de Garantía ×1 Escanee el código QR para acceder al manual del usuario digital.
Seite 111 INSTRUKCJA OBSŁUGI MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
Seite 113 2. Instrukcja instalacji 2.1 Lista kontrolna przed instalacją 2.2 Wybór miejsca instalacji 2.3 Instalacja akcesoriów i wymaganych narzędzi 2.4 Kroki instalacji 3. APLIKACJA MARSTEK do inteligentnego sterowania 4. Konserwacja 4.1 Rutynowa konserwacja 4.2 Rozwiązywanie problemów 5. Specyﬁkacje techniczne 6. Informacje dotyczące bezpieczeństwa...
Seite 114: Przegląd Produktu
Przegląd produktu 1.1 Wprowadzenie MARSTEK VENUS-D to balkonowy produkt do magazynowania mikroenergii PV (fotowoltaicznej), który integruje ładowanie PV i sprzężenie prądu przemiennego, oferując trzy tryby pracy: tryb optymalizacji AI, tryb samowystarczalności i tryb ręczny . System ten może być ładowany za pomocą paneli fotowoltaicznych i sieci energetycznej.
Seite 115: Wprowadzenie Do Interfejsu
GÓRNY port do układania w stosy: używany do połączeń w stosy Port do układania w stosy od spodu: używany do połączeń układania w stosy 1.5 Wskaźniki LED Wskaźniki znajdują się na przedniej części produktu i służą do wyświetlania stanu pracy urządzenia MARSTEK VENUS-D.
Seite 116: Tryb Pracy
W przypadku instalacji domowych obejmujących wiele urządzeń, w celu uzyskania optymalnej wydajności systemu, zdecydowanie zaleca się stosowanie trybu kompensacji trójfazowej. Instrukcje dotyczące zgodności mierników Urządzenie MARSTEK VENUS-D jest w pełni kompatybilne z miernikami CT002 i CT003 ﬁrmy MARSTEK. Obsługuje tryby zużycia własnego i optymalizacji AI, zapewniając stabilność i optymalną wydajność systemu.
Seite 117: Układ Systemu
100% gwarancji samodzielnego zużycia LAN/RS485/Wi-Fi Maks.4 kW mocy wejściowej PV Rozwiązanie do tworzenia kopii zapasowych w całym domu Produkty serii MARSTEK VENUS-D mogą również współpracować z systemem MARSTEK SmartBox w celu zapewnienia awaryjnego zasilania całego domu. Ładowanie kopii Jednofazowy/ zapasowej w domu Trójfazowy SmartBox...
Seite 118: Instrukcja Instalacji
Instrukcja instalacji 2.1 Lista kontrolna przed instalacją Przed rozpakowaniem urządzenia należy sprawdzić opakowanie pod kątem widocznych uszkodzeń ‒ takich jak dziury, pęknięcia lub inne oznaki mogące wskazywać na problemy wewnętrzne ‒ oraz zweryﬁkować numer modelu urządzenia. Jeśli opakowanie jest uszkodzone lub numer modelu się nie zgadza, nie należy kontynuować...
Seite 119: Instalacja Akcesoriów I Wymaganych Narzędzi
Klucz Śrubokręty 2.4 Kroki instalacji Krok 1 Potrzebne: dodatkowy moduł akumulatora MARSTEK VENUS-D i wtyczka złącza Czynności: Podłącz wtyczkę do portu łączenia na spodzie najniższego modułu akumulatora. Następnie umieść zestaw akumulatorów w pozycji poziomej. Krok 2 (Skip this step if there are no two or more battery packs.) Wymagane: Dodatkowy moduł...
Seite 120 Obsługa: Umieść moduł zasilający w porcie do łączenia modułów znajdującym się w górnej części najwyższego zestawu akumulatorów. Krok 4 Wymagania: Urządzenie MARSTEK VENUS-D, panele fotowoltaiczne i przewody fotowoltaiczne. Środki: Przed podłączeniem przewodów fotowoltaicznych należy zdjąć wodoodporne zatyczki zacisków MC4 na urządzeniu, a następnie podłączyć bieguny dodatnie i ujemne paneli fotowoltaicznych.
Seite 121 Nigdy nie podłączaj tego samego zestawu złączy PV do różnych zestawów portów wejściowych Moduł PV 1 Moduł PV 2 Bezpośrednie podłączenie (do 4 modułów fotowoltaicznych) Podłącz każdy moduł fotowoltaiczny bezpośrednio do tego samego zestawu portów wejściowych PV. W razie potrzeby użyj przedłużacza do paneli słonecznych (sprzedawanego oddzielnie), aby zwiększyć...
Seite 122 Krok 5 Wymagane: Urządzenie MARSTEK VENUS-D. Kabel zasilający. Obciążenia domowe Pomiar: W przypadku gniazda sieciowego: Podłącz cylindryczny koniec dostarczonego kabla zasilającego do urządzenia VENUS, a wtyczkę kabla zasilającego do domowego gniazdka elektrycznego (sieć miejska). W przypadku gniazda rezerwowego: Podłącz przewody obciążenia domowego do gniazda rezerwowego.
Seite 123: Aplikacja Marstek Do Inteligentnego Sterowania
Aplikacja MARSTEK do inteligentnego sterowania Pobierz adres URL: https://eu.hamedata.com/ems/apk/marstek/index.html Pobierz kod QR: Google Play i logo Google Play są znakami towarowymi ﬁrmy Google Inc. Apple i logo Apple są znakami towarowymi ﬁrmy Apple Inc. Zeskanuj kod QR, aby obejrzeć instrukcję obsługi aplikacji.
Seite 124: Konserwacja
osobistej. przemiennego z mocy Czyszczenie Instrukcje Remont automatyczny Wymagania...
Seite 125: Rozwiązywanie Problemów
Jeśli urządzenie nie działa zgodnie z oczekiwaniami , wykonaj następujące czynności: Sprawdź wszystkie połączenia elektryczne i stan baterii. Uruchom ponownie system zgodnie z prawidłową procedurą cyklu zasilania. Informacje na temat znanych problemów i sposobów ich rozwiązywania można znaleźć w instrukcji obsługi lub sekcji często zadawanych pytań...
Seite 126 Brak możliwości Napięcie lub Sprawdź, czy parametry podłączenia do podłączenia do sieci / częstotliwość sieci poza sieci są zgodne z wymaganiami urządzenia. Awaria połączenia dopuszczalnymi limitami z siecią Grid ﬂuctuation / Sprawdź stabilność sieci; w przypadku Frequent disconnection Equipment protection utrzymujących się...
Seite 127: Dane Techniczne
Dane techniczne Parametry modułu zasilającego DC: Wejście PV Maksymalna moc wejściowa 4000 W Zakres napięcia MPPT 16 V ~ 55 V Napięcie rozruchowe 22 V Zakres napięcia roboczego 16 V ~ 60 V Maksymalne napięcie wejściowe 60 V Maksymalny prąd wejściowy (pojedynczy kanał) 32 A Maksymalny prąd zwarciowy wejściowy (pojedynczy kanał) 40 A...
Seite 128: Podstawowe Parametry
Bluetooth, WIFI, RS-485 (RJ45), port Ethernet (RJ45) Uwaga 1: Zakres napięcia znamionowego/częstotliwości można zmienić zgodnie z wymaganiami lokalnego zakładu energetycznego. Uwaga 2: Aby określić liczbę urządzeń MARSTEK VENUS, które można podłączyć do każdego obwodu odgałęzionego, należy zapoznać się z lokalnymi przepisami elektrycznymi.
Seite 129 Parametry modułu dodatkowego (EBM) Model: MST-E2.5ST-D Parametry akumulatora Napięcie znamionowe 51,2 V (16S) Poziom naładowania akumulatora 2,56 kWh Cykl życia >6000 (25°C) Typ akumulatora LiFePO4 Głębokość rozładowania Pojemność akumulatora 50 Ah Parametry podstawowe Zakres temperatur otoczenia -20 ~+ 60℃ (przechowywanie -30 ~+ 85℃) Wilgotność...
Seite 130: Informacje Dotyczące Bezpieczeństwa
w niniejszej instrukcji instalacji. dokumentacji produktu. dokumentacji produktu. normy.
Seite 131 elektrycznymi. certyﬁkowanymi celami.
Seite 132: Dodatek
Dodatek MST-HI-2200 Zawartość pudełka MST-HI-2200 Wtyk łącza ×1 Narzędzie ×1 Kabel sieciowy ×1 Karta Gwarancyjna ×1 Instrukcja Użytkownika ×1 MST-E2.5ST-D Dodatkowy Moduł Baterii Zawartość pudełka MST-E2.5ST-D Karta Gwarancyjna ×1 Skanuj kod QR, aby uzyskać dostęp do cyfrowego instruktażu obsługi.
Seite 133 MANUALE D'USO MARSTEK ENERGY CO., LIMITED WWW.MARSTEKENERGY.COM...
Seite 135 2.1 Lista di controllo pre-installazione 2.2 Selezione del sito di installazione 2.3 Installazione di accessori e strumenti necessari 2.4 Passaggi di installazione 3. APP MARSTEK per il controllo intelligente 4. Manutenzione 4.1 Manutenzione ordinaria 4.2 Risoluzione dei problemi 5. Speciﬁche tecniche 6.
Seite 136: Panoramica Del Prodotto
Panoramica del prodotto 1.1 Introduzione MARSTEK VENUS-D è un prodotto per lo stoccaggio di microenergia fotovoltaica (PV) da balcone che integra la ricarica fotovoltaica e l'accoppiamento CA, oﬀrendo tre modalità operative: modalità di ottimizzazione AI, modalità di autoconsumo e modalità manuale. Questo sistema può essere ricaricato tramite pannelli fotovoltaici e rete elettrica.
Seite 137: Introduzione All'interfaccia
Porta di impilamento TOP: utilizzata per le connessioni di impilamento Porta di impilamento inferiore: utilizzata per le connessioni di impilamento 1.5 LED Indicators Gli indicatori si trovano sulla parte anteriore del prodotto e servono a visualizzare lo stato operativo del dispositivo MARSTEK VENUS-D.
Seite 138: Modalità Di Lavoro
Istruzioni per la compatibilità del misuratore Il dispositivo MARSTEK VENUS-D è pienamente compatibile con i contatori CT002 e CT003 di MARSTEK. Supporta le modalità di autoconsumo e ottimizzazione AI del sistema, garantendo stabilità e prestazioni ottimali del sistema.
Seite 139: Layout Del Sistema
1.8 Layout del sistema Soluzione plug-in I prodotti MARSTEK della serie VENUS sono compatibili con tutti i sistemi fotovoltaici, consentendo funzioni come l'autoconsumo e l'ottimizzazione basata sull'intelligenza artiﬁciale. Di seguito sono riportati alcuni s cenari applicativi domestici integrati con sistemi solari.
Seite 140: Istruzioni Per L'installazione
Istruzioni per l'installazione 2.1 Lista di controllo pre-installazione Prima di disimballare il dispositivo, ispezionarlo per veriﬁcare la presenza di eventuali danni visibili, come fori, crepe o altri segni che potrebbero indicare problemi interni, e veriﬁcare il numero di modello del dispositivo.
Seite 141: Installazione Di Accessori E Strumenti Necessari
Chiave 2.4 Procedura di installazione Fase 1 Necessario: modulo batteria aggiuntivo MARSTEK VENUS-D e connettore Azioni: installare il connettore sulla porta di impilamento nella parte inferiore del modulo batteria più basso. Posizionare quindi il pacco batteria in orizzontale. Fase 2 (Salta questo passaggio se non ci sono due o più...
Seite 142 Fase 4 Requisiti: dispositivo MARSTEK VENUS-D, pannelli fotovoltaici e cavi fotovoltaici. Misure: rimuovere i tappi impermeabili dei terminali MC4 sul dispositivo prima di collegare i cavi fotovoltaici, quindi collegare i poli positivo e negativo dei pannelli fotovoltaici.
Seite 143 Non collegare mai lo stesso set di connettori fotovoltaici a set diversi di porte di ingresso fotovoltaiche. PV Module 1 PV Module 2 Collegamento diretto (ﬁno a 4 moduli fotovoltaici) Collegare ciascun modulo fotovoltaico direttamente allo stesso set di porte di ingresso fotovoltaiche.
Seite 144 Fase 5 Necessario: dispositivo MARSTEK VENUS-D. Cavo CA. Carichi domestici Misure: per la presa di rete: collegare l'estremità cilindrica del cavo CA in dotazione al dispositivo VENUS e collegare l'estremità con spina del cavo CA alla presa di corrente domestica (rete municipale).
Seite 145: App Marstek Per Il Controllo Intelligente
APP MARSTEK per il controllo intelligente URL per il download： https://eu.hamedata.com/ems/apk/marstek/index.html Scarica il codice QR : Google Play e il logo Google Play sono marchi commerciali di Google Inc. Apple e il logo Apple sono marchi registrati di Apple Inc.
Seite 146: Manutenzione
Se il dispositivo presenta problemi, non utilizzarlo. Una volta risolti i problemi, riprendere l'utilizzo normale. Controllare il MARSTEK VENUS-D almeno una volta all'anno per assicurarsi che ogni componente sia in buone condizioni. I componenti di dissipazione del calore non siano in alcun modo ostruiti.
Seite 147: Risoluzione Dei Problemi
4.2 Risoluzione dei problemi Se l'apparecchiatura non funziona come previsto, procedere come segue: Controllare tutti i collegamenti elettrici e lo stato della batteria. Riavviare il sistema seguendo la procedura corretta di spegnimento e riaccensione. Per informazioni sui problemi noti e sulle relative soluzioni, consultare il manuale utente o la sezione Domande frequenti (FAQ).
Seite 148 Impossibile veriﬁcare se i parametri della rete elettrica la tensione o la frequenza connettersi alla rete/ collegata soddisfano i requisiti della rete superano Impossibile dell'apparecchiatura . il limite connettersi alla rete ﬂuttuazione della rete frequenti veriﬁcare la stabilità della rete. Se le elettrica/azione di disconnessioni dopo anomalie persistono, contattare...
Seite 149: Speciﬁche Tecniche
Speciﬁche tecniche Parametri del modulo di alimentazione DC: Ingresso FV Potenza massima in ingresso 4000 W Intervallo di tensione MPPT 16 V ~ 55 V Tensione di avvio 22 V Intervallo di tensione di funzionamento 16 V ~ 60 V Tensione massima in ingresso 60 V Corrente massima in ingresso (canale singolo)
Seite 150 Note 1: Rated voltage/frequency range can be changed according to the requirements of the local power department. Note 2: Please refer to local electrical regulations to determine the number of the MARSTEK VENUS units that can be connected to each branch circuit.
Seite 151: Parametri Di Base
Parametri del modulo extra (EBM) Modello: MST-E2.5ST-D Parametri della batteria Tensione nominale 51,2 V (16S) Livello della batteria 2,56 kWh Ciclo di vita >6000 (25 °C) Tipo di batteria LiFePO4 Profondità di scarica Capacità della batteria 50 Ah Parametri di base Intervallo di temperatura ambiente -20 ~ +60℃...
Seite 152: Informazioni Sulla Sicurezza
Informazioni sulla sicurezza Precauzioni di sicurezza La serie MARSTEK VENUS-D è stata progettata e testata in conformità con gli standard di sicurezza internazionali. Tuttavia, è necessario rispettare le norme di sicurezza durante l'installazione e il funzionamento della serie MARSTEK VENUS-D. Gli installatori sono tenuti a leggere attentamente, comprendere appieno e rispettare scrupolosamente tutte le istruzioni, le precauzioni e le avvertenze contenute nel presente manuale di installazione.
Seite 153: Sicurezza Elettrica
Utilizzare utensili isolati dedicati per tutte le operazioni ad alta tensione. Le riparazioni devono essere eseguite con componenti qualiﬁcati e conformi, installati da un appaltatore autorizzato o da un rappresentante del servizio clienti di Marstek Energy Co., Limited. Tali componenti devono essere utilizzati solo per gli scopi previsti e certiﬁcati.
Seite 154: Appendice
Appendice MST-HI-2200 Contenuto della scatola MST-HI-2200 Spina di Connessione ×1 Strumento ×1 Cavo di Scheda di Garanzia ×1 Manuale dell'Utente ×1 Alimentazione ×1 MST-E2.5ST-D Modulo di Batteria Aggiuntivo Contenuto della scatola MST-E2.5ST-D Scheda di Garanzia ×1 Scansiona il codice QR per accedere al manuale dell'utente digitale.
