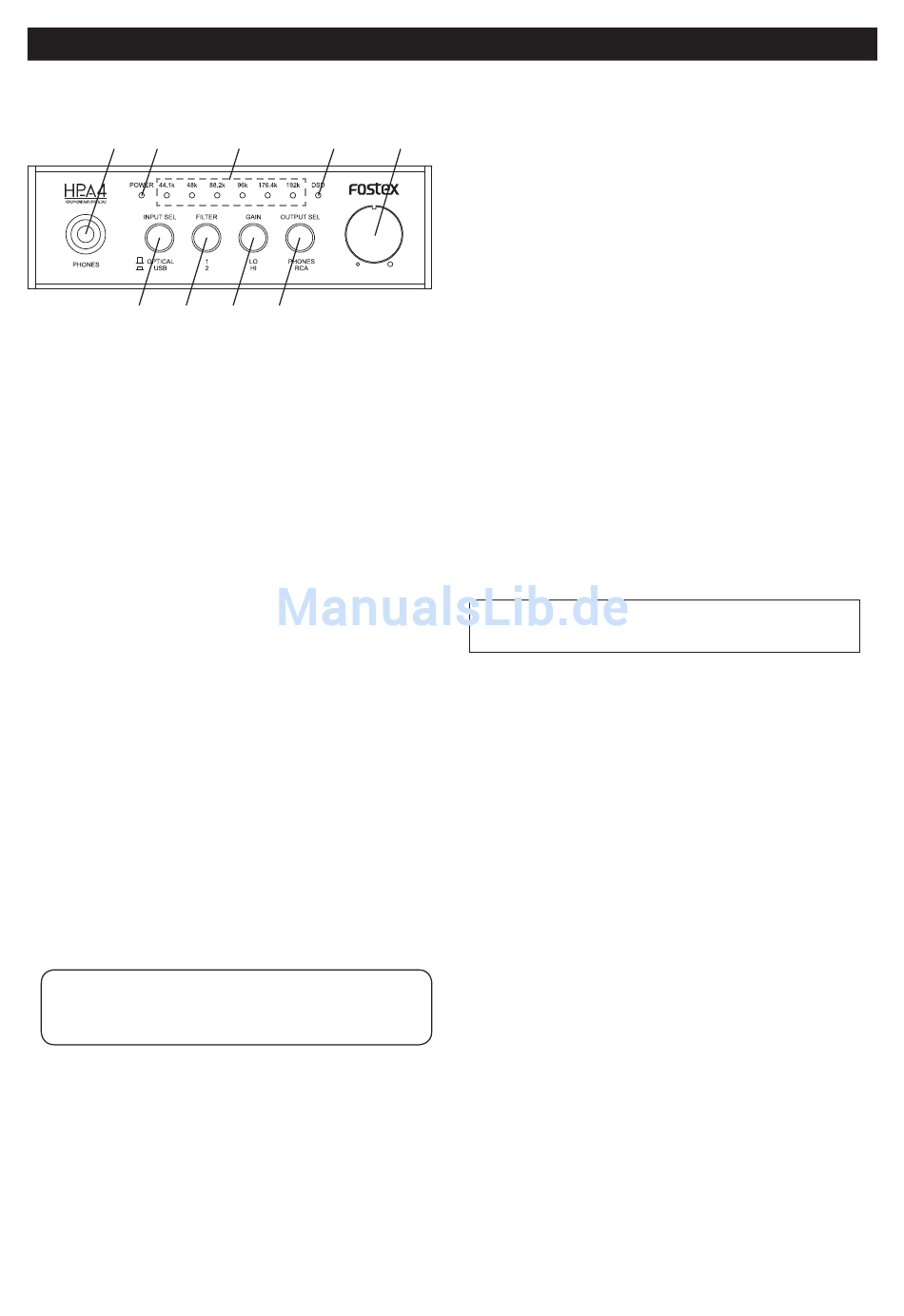

Gerätevorderseite
❶ ❷
❻ ❼
❶ [PHONES]-Anschluss (1/4" Stereo-Klinkenbuchse)
Dieser Anschluss dient zum Verbinden mit
Stereokopfhörern. Er ist aktiv, wenn der [OUTPUT
SEL]-Schalter an der Vorderseite in Oben-Stellung
(„PHONES") gestellt ist.
❷ [POWER]-Anzeige
Diese Anzeige leuchtet rot, wenn die USB-
Busstromversorgung an der Einheit anliegt.
❸ Eingangsanzeigen (44,1 k, 48 k, 88,2 k, 96 k,
176,4 k, 192 k, DSD)
Die entsprechende Anzeige leuchtet grün, je nach der
Eingangs-Audioquelle. Wenn kein Signal anliegt oder ein
Signal mit einem nicht unterstützten Audioformat
anliegt, leuchtet keine Eingangsanzeige.
* Mit einer PCM-Audioquelle
Die der Abtastfrequenz des Eingangssignals
entsprechende Anzeige leuchtet.
* Mit einer DSD-Audioquelle
Wenn die Abtastfrequenz des Eingangssignals 2,8 MHz
ist, leuchtet die Anzeigen „44.1k" und „DSD".
Wenn die Abtastfrequenz des Eingangssignals 5,6 MHz
ist, leuchten die Anzeigen „88.2k" und „DSD"
<Hinweis>:Sofort nach dem Anlegen der
Stromversorgung an die Einheit leuchtet keine
Eingangsanzeige

Bezeichnungen und Funktionen

❸ ❹
❽ ❾
❹
[DSD]-Anzeige
Diese Anzeige leuchtet grün, wenn die Einheit DSD-
❺
Audio abspielt.
❺
Lautstärkeregler
Passt den Analog-Ausgangspegel der [PHONES]- und
[OUTPUT]-Anschlüsse an. (Siehe „HP-A4-
Einstellungen" auf Seite D-8.)
❻
[INPUT SEL]-Schalter
Wählt die digitale Eingangsquelle unter den [USB]- und
[DIGITAL IN]-Anschlüssen. (Siehe „HP-A4-
Einstellungen" auf Seite D-8.)
❼
[FILTER SEL]-Schalter
Wählt die digitalen Filtereigenschaften des DAC. (Siehe
„HP-A4-Einstellungen" auf Seite E-8.)
❽
[GAIN SEL]-Schalter
Wählt den Verstärkungsgrad (Gain) des Kopfhörer-
Ausgangsverstärkers. (Siehe „HP-A4-Einstellungen" auf
Seite D-8.)
<Vorsicht>:Drehen Sie den Lautstärkeregler ganz
nach links, bevor Sie den Schalter betätigen.
❾ [OUTPUT SEL]-Schalter
Wählt das Analog-Ausgabeziel unter den
[PHONES]- und [OUTPUT]-Anschlüssen. (Siehe
„HP-A4-Einstellungen" auf Seite D-8.)
