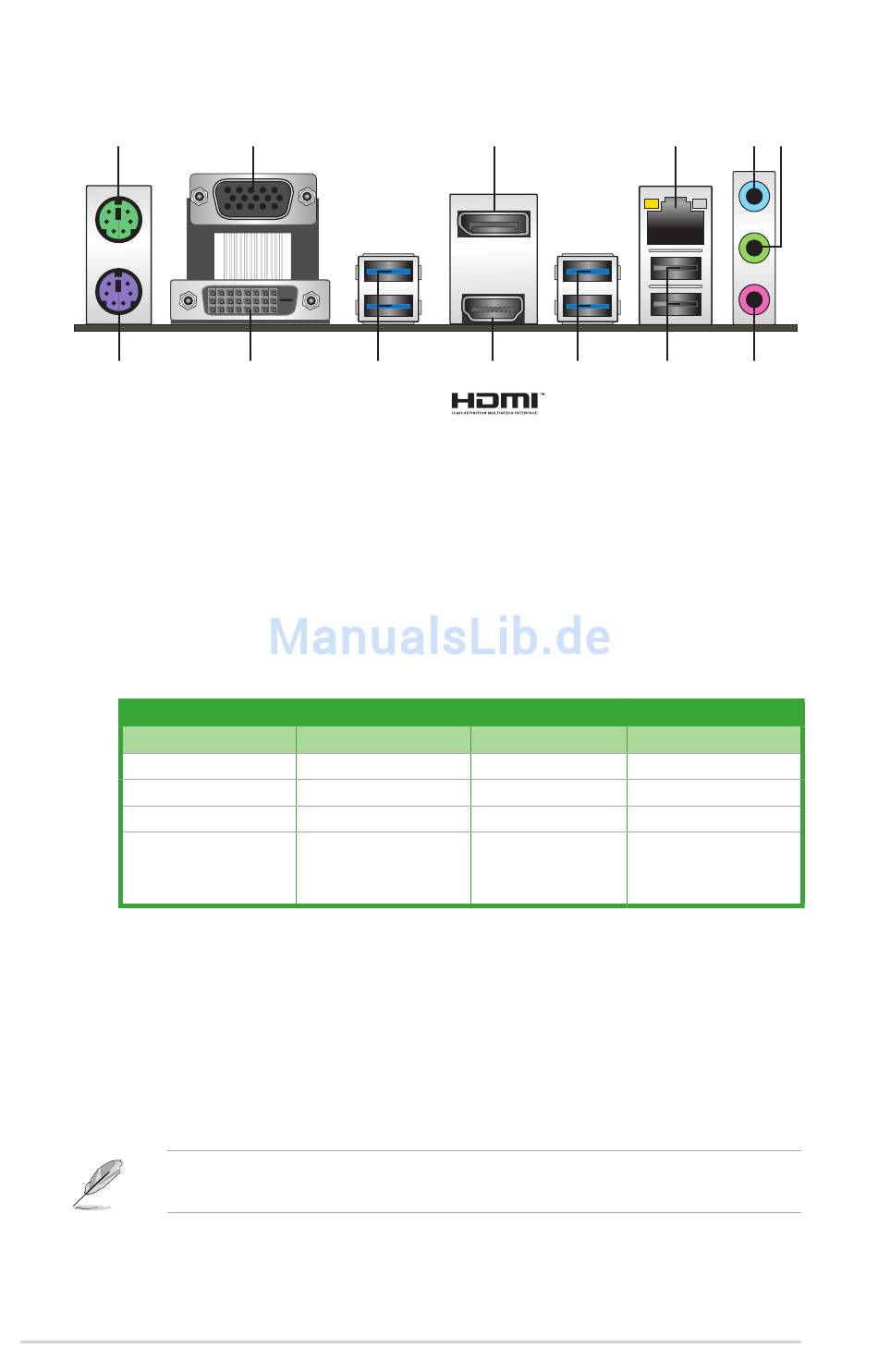

Rücktafelanschlüsse
1
12
1.
PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus.
2.
Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-
Monitor oder andere VGA-kompatible Geräte.
3.
DisplayPort. Dieser Anschluss ist für DisplayPort-kompatible Geräte.
4.
LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindungen zu
einem Local Area Network (LAN) mittels eines Netzwerk-Hubs.
Lan-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
Aus
Orange
Orange (Blinkend)
Orange (blinkend
dann dauerhaft)
5.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player
oder andere Audioquellen.
6.
Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet Kopfhörer oder
Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen, wird die Funktion dieses
Anschlusses zum Front-Lautsprecherausgang.
7.
Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen.
Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge
in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration.
1-6
2
11
9
Beschreibung
Nicht verbunden
Vebunden
Datenaktivität
Bereit, um aus
dem S5-Modus
aufzuwachen
3
10
9
Speed LED
Status
Beschreibung
AUS
10Mb/s Verbindung
ORANGE
100Mb/s Verbindung
GRÜN
1Gbps Verbindung
_
_
Kapitel 1: Produkteinführung
4
5 6
8
7
