Vorbereitung

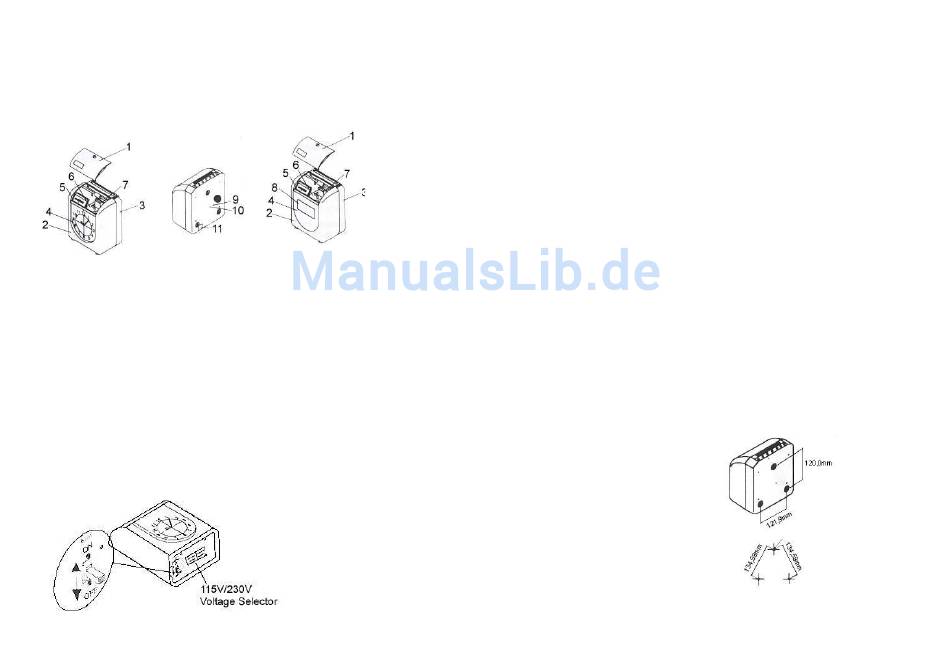

(1) Bezeichnungen der Außenteile
Aufbau der Stempeluhr
1 Deckel
5 Kleines LCD
2 Gehäuse
6 Farbband
3 Rückwand
7 Druckkopf
4 Gehäusefront
8 Großes LCD
Batterie-Schalter (Nur an Modellen mit Back-up-Batterie)
Bev or Sie mit der Parametrierung beginnen, schieben Sie den Schalter
an der Unterseite der Uhr auf die Position „ON".
9 Lautsprecherausgang
10 Reset
11 Signalausgang
1. Die erste Schraube mit
2. Die beiden anderen
3. Anschließend die
3
(2) Installation
Achten Sie bei der Aufstellung der Stempeluhr auf eine Steckdose in
unmittelbarer Nähe (max. 2,30m).
Eine fachgerechte Installation und Pflege gewährleisten einen jahrelangen
Betrieb der Uhr.
Sie haben die Möglichkeit, die Uhr auf einen Tisch zu stellen, Sie können
Sie aber auch an eine Wand montieren. Für den Tischbetrieb empfehlen wir
eine Höhe von etwa 75 bis 80 cm.
Ungeeignete Installationsorte:
Vermeiden Sie Aufstellungsorte mit direkter Sonneneinstrahlung
-
oder
Heizungswärme
Orte mit Regeneinwirkung oder hoher Kondensation (Außenbereich)
-
-
Orte mit hohem Staubanteil in der Luft
-
Orte mit hohen Vibrationen
(3) Wandmontage
Sie benötigen für die Wandmontage drei Schrauben mit Dübel.
einem Abstand von 105 bis
125cm zum Boden mit Hilfe
eines Dübels in der Wand
befestigen. Der Kopf sollte
ca. 3mm aus der Wand
schauen.
Schrauben nach dem
gleichen Prinzip in den im
Bild angegebenen
Abständen anbringen.
Stempeluhr mit den drei
vorgegebenen Punkten in
die Schrauben einhängen.
Position der
einzelnen
Aufhängungen
