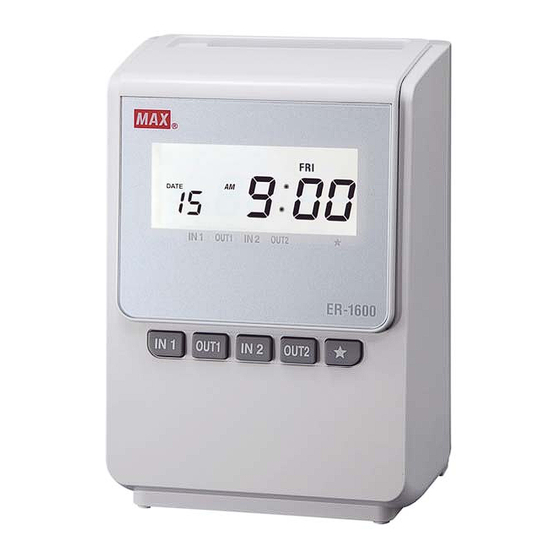

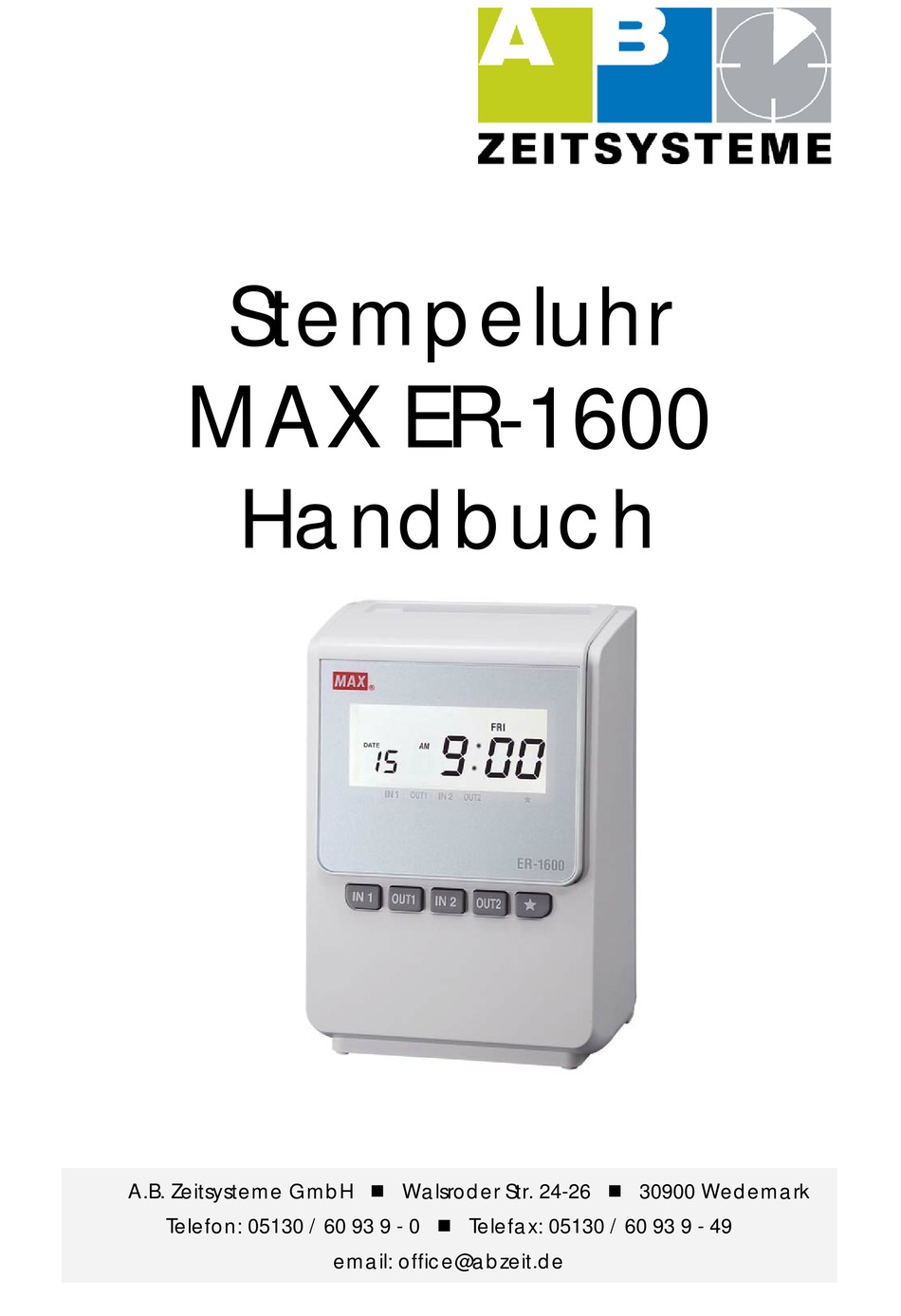

- Seite 1 Stempeluhr MAX ER-1600 Handbuch A.B. Zeitsysteme GmbH Walsroder Str. 24-26 30900 Wedemark Telefon: 05130 / 60 93 9 - 0 Telefax: 05130 / 60 93 9 - 49 email: office@abzeit.de...
-
Seite 2: Inhaltsverzeichnis
Handbuch MAX ER-1600 Inhaltsverzeichnis Inhaltsverzeichnis ................................2 1. Allgemeine Eigenschaften der Stempeluhr MAX ER-1600 ................. 3 2. Aufstellung und Montage ............................3 3. Allgemeine Gebrauchshinweise ..........................4 4. Beschreibung der Komponenten ........................... 5 Abdeckung öffnen ..............................5 Abdeckung schließen ............................5 5. -
Seite 3: Allgemeine Eigenschaften Der Stempeluhr Max Er-1600
Stempelkarten mit Lochcode. Bis 150 (nicht rechnend) oder 50 (rechnend) verschiedene Karten pro Tag werden vom Gerät angenommen. 2. Aufstellung und Montage Die Stempeluhr MAX ER-1600 benötigt eine 230V-Schukosteckdose und ist nach dem Einstecken des Steckers sofort betriebsbereit. Die Stempeluhr ist ein Tischgerät, kann aber mit Hilfe einer im Gehäuse integrierter Wandhalterung auch als Wandgerät betrieben werden. -
Seite 4: Allgemeine Gebrauchshinweise
Handbuch MAX ER-1600 3. Allgemeine Gebrauchshinweise Die Stempeluhr darf nur an 230 V, 50 Hz betrieben werden. Vermeiden Sie die Benutzung desselben Stromkreises gemeinsam mit starken, geschalteten Stromverbrauchern. Die Aufstellung des Geräts sollte nicht in unmittelbarer Nähe von starken Vibrationen ... -
Seite 5: Beschreibung Der Komponenten
Handbuch MAX ER-1600 4. Beschreibung der Komponenten Kartenschacht Abdeckung für Tastatur und Farbband Display Tasten für manuelle Spalteneinstellung Wandhalterung Abdeckung öffnen Abdeckung an den Griff-Flächen anfassen und wie in der Abbildung gezeigt, abziehen. Abdeckung schließen Kartenschacht-Abdeckung schließen... -
Seite 6: Tastatur
Handbuch MAX ER-1600 5. Tastatur Bezeichnung Funktion Aufwärts Veränderung des Zahlenwertes nach oben Abwärts Veränderung des Zahlenwertes nach unten Eingabe Bestätigung CANCEL Taste zum Verlassen einer angewählten Funktion CLEAR Umkehrung der Anzeigenrichtung im Display und Löschung von Eingabenwerten IN 1... -
Seite 7: Normaler Gebrauch
Handbuch MAX ER-1600 7. Normaler Gebrauch Die Stempeluhr MAX ER-1600 druckt auf der Stempelkarte automatisch in die richtige Spalte, ohne dass eine Taste gedrückt werden muss. Die Stempelkarte muss so eingeführt werden, dass die Seite mit den aktuell gültigen Monatstagen (1-14 oder 15-31) zum Bediener schaut. -
Seite 8: Cancel Taste Für Eingaben, Verändern Und Löschen Von Programm-Daten
Handbuch MAX ER-1600 9. Cancel Taste für Eingaben, Verändern und Löschen von Programm-Daten Die Programm-Daten sind vor versehentlicher oder unberechtigter Eingabe, Veränderung oder Löschung geschützt. Die Tastatur ist im Grundzustand inaktiv. Wenn Sie Programm-Daten eingeben wollen, nehmen Sie den Gehäusedeckel ab und drücken Sie die Cancel Taste für mehr als drei Sekunden. -
Seite 9: Programmierung Der Stempeluhr
Handbuch MAX ER-1600 Programmierung der Stempeluhr 10 Mode1= Abrechnungsmodus Durch Drücken der Cancel Taste für mehr als 3 Sekunden aktivieren Sie den Eingabemodus – Mode 1 (IN 1-Taste) drücken. 10.1 Programmschritt 1, Abrechnungsperiode Eingabe-Code: Abrechnungsperiode Uhrzeitanzeige (wird im Display rechts... -
Seite 10: Programmschritt 5
Handbuch MAX ER-1600 10.4 Programmschritt 4, Ergebnisdruck Eingabe-Code: Ausdruck in Spalte 5 (wird im Display rechts angezeigt) Tagesergebnis Überstunden des Tages ab Uhrzeit Wählen Sie den Eingabewert mit der Pfeil-Taste nach oben/unten und bestätigen Sie mit der SET-Taste. Wenn Sie den Mode 1 ohne Veränderungen verlassen möchten, drücken Sie die Taste CANCEL. -
Seite 11: Mode 2 = Einstellung Von Datum Und Uhrzeit
Handbuch MAX ER-1600 11. Mode 2 = Einstellung von Datum und Uhrzeit Datum und Uhrzeit sind bereits vom Werk voreingestellt. Sollte die Anzeige trotzdem nicht korrekt erfolgen, kann sie wie folgt geändert werden. Durch das Drücken der Cancel Taste für 3 Sekunden aktivieren Sie den Programmiermodus. Drücken Sie MODE2 für die Eingabe von Datum und Uhrzeit. -
Seite 12: Programmschritt 3 = Tagesprogramm
Handbuch MAX ER-1600 12. Mode 3, Programmieren Tagesprogramm Variante 1- Sie haben die Möglichkeit im MODE 3 verschiedene Tagesprogramme für eine Berechnung bzw. automatischen Spaltenwechsel (bis 150 Mitarbeiter ohne Berechnung) zu hinterlegen: Wir haben verschiedene Programm-Varianten mit Beispielen für Sie aufgeführt. -
Seite 13: Variante 3: Berechnung Der Arbeitszeiten Mit Nur Zwei Stempelungen Pro Tag
Überzeit ausgedruckt werden kann, nicht beide Werte. Sommer-/Winterzeit Die Daten für Beginn- und Ende der Sommerzeit werden von der Stempeluhr MAX ER-1600 automatisch in das nächste Jahr übernommen. Vorausgesetzt, Monat, Nummer der Woche und der Wochentag für die Umstellung der Sommerzeit ändern sich nicht. -
Seite 14: Wechsel Der Farbband-Kassette
Handbuch MAX ER-1600 14. Wechsel der Farbband-Kassette Das Farbband sollte spätestens alle 1 bis 1,5 Jahre gewechselt werden. Verwenden Sie dazu nur Original-Farbband-Kassetten von Ihrem Fachhändler. Ziehen Sie den Netzstecker. Öffnen Sie die Gehäuseabdeckung. Drücken Sie die beiden kleinen Henkel rechts und links am Farbband zusammen und heben Sie die Kassette an Griff C heraus. -
Seite 15: Wandmontage
15. Wandmontage Die Montageplatte für eine Befestigung des Gerätes an der Wand ist in der Rückwand der Stempeluhr MAX ER-1600 integriert und somit Lieferbestandteil. Gehen Sie bei der Wandmontage wie folgt vor: Lösen Sie das Netzkabel aus der Klemmbefestigung unten an der Rückwand, entfernen Sie die Schraube in der Mitte der Montageplatte... -
Seite 16: Beheben Von Störungen
Handbuch MAX ER-1600 17. Behebung von Störungen Störung Mögliche Ursache Keine Anzeige Netzstecker nicht eingesteckt Kein Druck auf der Stempelkarte Farbband nicht richtig eingesetzt Stempelkarte kann nicht eingeschoben werden Stempelkarte mit der falschen Seite eingeführt, Stempelkarte beschädigt oder verbogen Ausdruck erfolgt nicht korrekt im Feld Stempelkarte mit zu viel Kraft eingeschoben Stempelkarte während des Drucks gezogen... -
Seite 17: Technische Daten
Handbuch MAX ER-1600 Technische Daten Produkt Stempeluhr MAX ER-1600 Stromversorgung 230V +6% -10% 50Hz Maße Höhe x Breite x Tiefe 20 x 14 x 10,5 cm Gewicht 1,8 kg Stromverbrauch 5 Watt im Ruhezustand, max. 35Watt Quarz, Abweichung +/- 15 Sek/Monat (norm. Temperatur)
