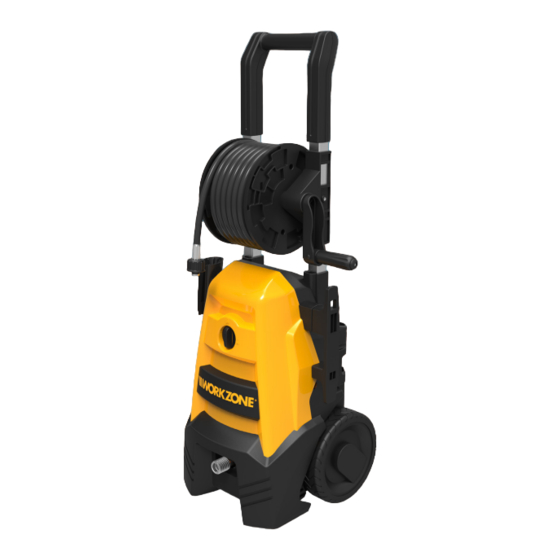

- Seite 1 Hochdruckreiniger Originalbetriebsanleitung WARNUNG: Vor Verwenden des Gerätes Betriebsanleitung lesen! KUNDENDIENST www.avc.de +49 (0) 40 87408209 MODELL: Q1W-SP14-1900, IV/07/15, 92051 JAHRE GARANTIE...
- Seite 2 Bitte aufklappen!
-
Seite 7: Inhaltsverzeichnis
Inhalt Beschreibung der Symbole Sicherheitshinweise Teilebeschreibung / Lieferumfang Inbetriebnahme Gebrauch Wartung Lagerung, Transport Fehlerbehebung Entsorgung Technische Daten Explosionszeichung Ersatzteilliste Konformitätserklärung KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 8: Beschreibung Der Symbole
Verletzung zur Folge haben kann. ACHTUNG Bezeichnet das Risiko eines Sachschadens oder der Beschädi- gung des Gerätes. HINWEIS Gibt zusätzliche wichtige Informationen für den Anwender. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 9: Symbole Auf Dem Gerät
Doppelte Isolierung, Klasse II Gerät Elektrische Geräte dürfen nicht im Hausmüll entsorgt werden. Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu. Die verwendeten Kunststoff- und Metallteile können separiert und dem Recycling zugeführt werden. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 10: Sicherheitshinweise
Falls erforderlich, verwenden Sie es bitte nur mit einem Wasser- Rückflussverhinderer oder einem nach IEC 61770 zugelassenen Zulauf- schlauch-Set. Wasser, das durch Rückflussverhinderer geflossen ist, gilt als nicht trink- • bar. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 11: Gefahren Beim Betrieb Des Gerätes
Ziehen Sie den Netzstecker aus der Steckdose, • wenn Sie Zubehörteile anbringen oder entfernen wollen, vor der Reinigung und Wartung und wenn Sie das Gerät - auch für kurze Zeit - unbeaufsichtigt lassen. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 12: Elektrische Sicherheit
Druckwasserdüse bestimmt. Falls erforderlich, kön- nen Sie das Gerät auch mit zugeführtem Reinigungsmittel verwenden. Das Gerät ist nicht für den industriellen Einsatz bestimmt, sondern nur • für den Hausgebrauch geeignet. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 13: Restrisiken
Teile und Schmutzpartikel, wenn Sie keine geeignete Schutzausrüstung, -kleidung und festes Schuhwerk tragen. Gehörschäden durch Lärmbelastung. Beim Arbeiten ohne Gehörschutz • für längere Zeit können Schäden am Gehörsinn auftreten. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 14: Teilebeschreibung / Lieferumfang
Lieferumfang enthalten. Der Anwender kann dieses Zubehör im örtlichen Fachhandel kaufen. 1 Stück Wasserschlauch 1 Stück Wasser Rückflussverhinderer (wenn das Gerät an das Trinkwassernetz angeschlossen werden soll, muss ein Wasser- Rückflussverhinderer verwendet werden) KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 15: Inbetriebnahme
• • Stecken Sie die Turbolanze (9) oder die Sprühlanze (10) in den Anschluss der Spritzpis- tole (11) und drehen Sie die Lanze um 90° im Uhrzeigersinn, um sie in dieser Position KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 16: Zulaufschlauch Mit Wasserversorgung Verbinden (Abb. 8)
Machen Sie sich vor der Inbetriebnahme des Gerätes mit allen Bedienele- menten vertraut. Stellen Sie vor jedem Gebrauch sicher, dass das Gerät funktionsfähig ist. Tragen Sie geeignete Kleidung sowie Ohren- und Augenschutz bei der Arbeit mit dem Gerät. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 17: Starten Und Stoppen
Drücken Sie kurz den Auslöser, bis der im Gerät vorhandene Druck abgebaut ist. Verriegeln Sie den Auslöser, indem Sie die gelbe Sicherheitssperre bis zum Einras- ten nach oben klappen. (Abb. 13) Das verhindert eine ungewollte Wiederinbetrieb- nahme. Schließen Sie das Ventil für den Wasserzulauf. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 18: Gebrauch
Abstand zu lackierten oder anderen empfindlichen Oberflächen und testen Sie gegebenenfalls an einer unauffälligen Stelle. • Seien Sie besonders vorsichtig bei der Reinigung von Reifen. Fahrzeugreifen und Rei- fenventile können beschädigt werden oder platzen, wenn sie unsachgemäß behandelt KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 19: Arbeit Mit Dem Hochdruckstrahl
Der Hochdruckstrahl ist sehr aggressiv. Nehmen Sie keine Einstellungen während des Sprühens vor. Die einstellbare Sprühlanze (10) ist das universelle Werkzeug für Hochdruckarbeiten. Sie ermöglicht 2 Arten der Strahlverstellung. Durch Verschieben des Düsenkopfes in Längsrichtung regulieren Sie den Strahl- druck: KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 20: Verwenden Der Turbolanze
Stoppen Sie das Gerät und schalten Sie den EIN- /AUS-Schalter auf OFF. • Drücken Sie kurz den Auslöser der Spritzpistole, um den Systemdruck abzubauen. • Setzen Sie anstelle der Sprühlanze bzw. der Turbolanze die Rotationsbürste ein. (Abb. 5) KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 21: Automatische Zufuhr Von Reinigungsmitteln
Stellen Sie den Düsenkopf in die Position für niedrigen Druck (Low Pressure), indem Sie diesen nach vorn herausziehen. (Abb. 15) • Entriegeln Sie die Sicherheitssperre und drücken Sie den Auslöser der Spritzpistole, um mit der Arbeit zu beginnen. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 22: Wartung
Setzen Sie den Filter und den Adapter für den Wasserzulauf wieder ein. Hochdruck-Düse Reinigen Sie die Hochdruck-Düse bei Bedarf mit Hilfe der mitgelieferten Düsennadel (15). (Abb. 18) Wartung Die Pumpe des Hochdruckreinigers selbst ist wartungsfrei. Es sind keine zusätzlichen Pflegemaßnahmen erforderlich. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 23: Lagerung, Transport
Drehen Sie die Kurbel der Schlauchtrommel zum Aufwickeln des Hochdruck- schlauches nur in Uhrzeigerrichtung. Das Aufwickeln in entgegengesetzter Richtung kann den Schlauch und das Gerät beschädigen. • Sichern Sie das Schlauchende mit der Schlauchklemme wie in der Abbildung gezeigt. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 24: Transport
Reinigungsmittelbehälter und lassen Sie das Wasser aus den Schläuchen ablaufen. Lagern Sie das Gerät stehend an einem trockenen, frostfreien, gut belüfteten und vor dem Zugriff von Kindern geschützten Ort. Transport Verwenden Sie zum Versand möglichst die Originalverpackung. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 25: Fehlerbehebung
Zulaufschlauch auf Lecks oder geringer Druck- Verstopfungen überprüfen aufbau Schmutzfilter verstopft Filter überprüfen und reinigen Sprühlanze auf niedri- Einstellung der Sprühlanze über- gen Druck eingestellt prüfen Gerät saugt Luft an Dichtheit des Zulaufschlauches überprüfen KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... - Seite 26 AVC GmbH MEROTEC Service Center Ostring 60 D-66740 Saarlouis T: +49 (0) 40 87408209 F: +49 (0) 6831 4880 820 merotec@avc-mail.de website: www.avc.de Diese Betriebsanleitung kann als PDF-Datei bei unserem Kundenservice angefordert werden. KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de...
-
Seite 27: Entsorgung
Garantierter Schall- leistungspegel = 93 dB(A) Schutzart IPX5 Durchflussrate 5,0 l/min Vibration am max. 7,5 l/min Spritzpistolengriff = 1,45 m/s² mit Sprühlanze Wassertemperatur < 40°C (104 °F) Messunsicherheit K = 1,5 m/s² KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 28: Explosionszeichung
Explosionszeichnung KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 29: Ersatzteilliste
1136801 Drehverbindereinheit ST6.3x22 B504008B Unterlegscheibe Ø8 1151C14 Reinigungsmittel B304025B Innensechskantschrau- 1132802 Rotationsbürste be M8x25 1151C07 Rechtes Rad 1106B21 Turbolanze 1130013 Reinigungsmittelbe- 1106B20 Einstellbare Sprühlanze hälter 1151C08 Schlauch f. Reinigungs- 1106B12 Spritzpistole mittel KUNDENDIENST Modell: Q1W-SP14-1900 +49 (0) 40 87408209 www.avc.de... -
Seite 30: Konformitätserklärung
Konformitätserklärung EG-KONFORMITÄTSERKLÄRUNG Wir, MEROTEC GmbH Hanns-Martin-Schleyer-Straße. 18a 47877 Willich, Deutschland erklären hiermit, dass unser Produkt: Hochdruckreiniger Modell Nr.: Q1W-SP14-1900 den folgenden Richtlinien entspricht: Niederspannungsrichtlinie 2006/95/EG Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2004/108/EG Outdoorrichtlinie 2000/14/EG RoHS-Richtlinie 2011/65/EU Angewandte harmonisierte Normen: EN 60335-1:2012 EN 60335-2-79:2012... - Seite 32 MEROTEC GmbH Hanns-Martin-Schleyer-Straße. 18a 47877 Willich, Deutschland...
- Seite 33 +49 (0) 40 87408209 MEROTEC Service Center (0,14 €/min aus dem deutschem Festnetz,max. 0,42€/min aus dem Mobilfunknetz) Ostring 60 D-66740 Saarlouis MODELL: Q1W-SP14-1900, IV/07/15, 92051 T: +49 (0) 40 87408209 F: +49 (0) 6831 4880 820 merotec@avc-mail.de website: www.avc.de JAHRE GARANTIE...
